hast 烧结钕铁硼的失重试验（HAST、PCT）

烧结钕铁硼永磁体是迄今为止发现的磁性能最高的磁性材料，广泛应用于风力发电、新能源汽车、磁悬浮列车、智能机器人等领域。烧结钕铁硼磁体采用粉末冶金技术，原料中含有高活性稀土元素，使得其在高温高湿环境下的耐腐蚀性较差，极大地限制了其在各种复杂工况下的使用，使得钕铁硼磁体的综合性能在实际应用中提出了更高的要求。

2019年，我国编制了国家标准《烧结钕铁硼失重试验方法》，目前处于试验阶段，尚未实施。今天我就结合这个测试方案的草案来介绍烧结钕铁硼的失重测试(也叫高温高压高湿加速老化测试)。

失重试验用于测试钕铁硼基体的耐腐蚀性，样品为无任何保护层的磁体基体。试样暴露在高温高压水蒸气中时，重量损失是指磁体取向面腐蚀引起的单位表面积质量损失，单位为mg/cm2。

Hast试验和PCT试验

失重试验可以在Hast模式和PCT模式下进行。很多人不知道Hast测试和PCT测试的区别。先介绍一下两种测试的区别。

1.不同的测试条件:

PCT是高压锅试验的英文缩写，指的是高压加速老化寿命试验。属于饱和型，湿度默认为100%，温度、湿度、压力同时上升或下降。用于测试磁性材料产品的密封性能和老化性能

Hast属于不饱和型，其温度、湿度(70%~100%)和压力可根据需要调节。可进行高温高湿、高低温循环、双95、高温高湿高压测试，也称老化测试

2.不同的测试仪器和设备

PCT测试和Hast测试都有专门的测试设备，不能混用。

3.PCT试验不仅可以测试磁体基体的耐蚀性，还可以测试钕铁硼成品(经过加工和表面涂层处理后的产品)的耐蚀性，评价指标是能否保证样品表面在一定时间内(12h、24h、72h等)不出现腐蚀现象。).

失重试验的方法（国标送审稿，推荐性标准）

目前，失重试验已经成为评价烧结钕铁硼永磁体耐蚀性和长期稳定性最直接的参考指标，得到了主流钕铁硼制造商的广泛应用和客户的认可。

长期以来，烧结钕铁硼永磁体的失重试验没有相应的国家和行业标准。在实际测试过程中，温度、湿度、恒温时间等主要测试参数大多与客户相互商定。特别是样本的大小、放置方法、样本前的表面处理方法等重要环节不规范，导致大量测试数据可比性差。国家标准的编写和实施可以改变目前混乱的局面。

1.试验方法

将质量称量和尺寸测量准确的烧结钕铁硼磁体样品放入高压容器中。样品在高温高压蒸汽作用下连续测试一定时间后，表面颗粒与水蒸气发生电化学反应，导致晶体剥落和表面腐蚀粉化；试验结束后，取出样品，去除表面松散的腐蚀，然后称重。根据测试前后样品的质量变化，计算单位磁取向表面积对应的质量损失(和重量损失)。

2.测试样本

形状：推荐采用切片加工方式将烧结钕铁硼毛坯料加工成方块，对不便加工成方块的可采用线切割等方式加工成圆柱。如果样品含有防护层，应通过打磨等方式去除保护层。尺寸：在条件允许的情况下，推荐以下标准尺寸样品：方块12×12×8mm，圆柱13.5×8mm，其中8mm方向为易磁化方向。表面清理：采用稀硝酸溶液对样品进行清洗，机加工后的样品需要先将表面油污清除干净（具体操作方式详见标准要求）。样品数量及放置要求：同一批次样品不得少于3片，以5片为宜。样品易磁化方向应沿水平方向，易磁化表面不应与试样框或支架接触。样品间距离不小于10mm。

3.试验条件

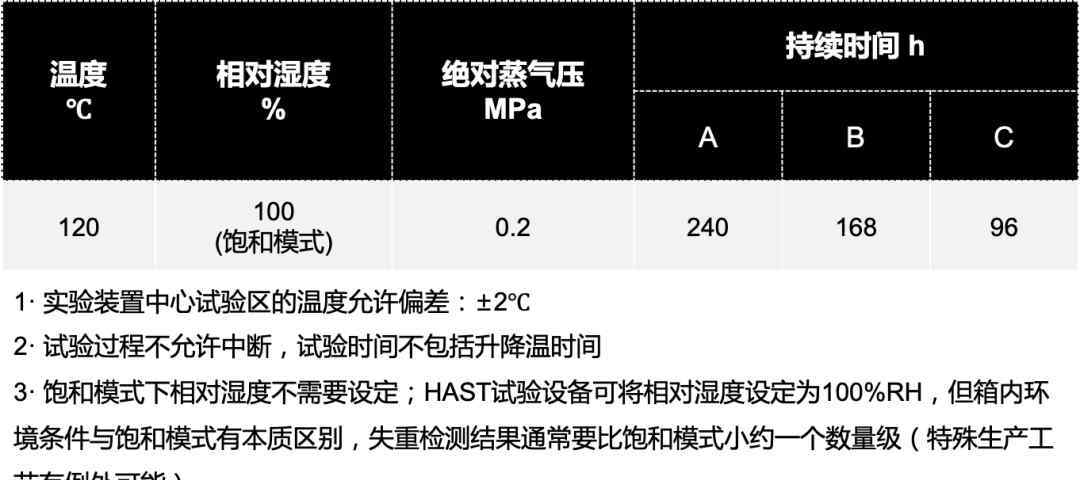

测试中规定了三个持续时间，应根据样品的耐腐蚀性和客户要求进行选择。

实验表明，在HAST温度为130℃、相对湿度为95%的条件下，烧结钕铁硼永磁体基体样品在480小时内的重量损失接近于零。因此，在120℃饱和模式的苛刻PCT条件下，对磁体基板的失重进行评估更为科学，可以显著缩短评估时间。
