容积率计算 如何快速提取地块内建筑量并计算容积率？

"这应该是城市更新中经常遇到的问题."

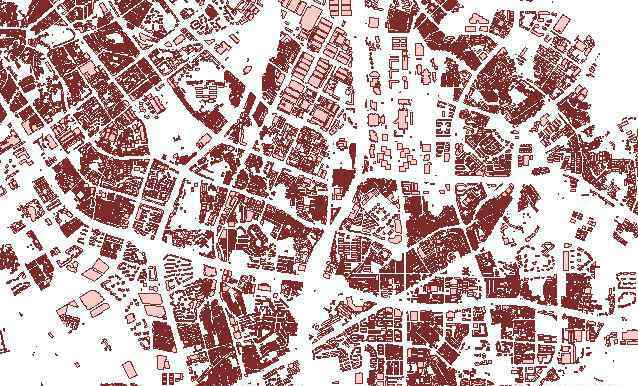

以前数据量小的时候，通常的做法是按照不同的层数用CAD手工填充每栋楼，然后分别计算每栋楼的建筑量，然后在地块上汇总，兢兢业业，满满的工作量，有很多楼就塌，比如这样:

可能心里想死，有没有更好的办法？

01

—

把问题变成想法

当然可以用GIS模型构建器创建模板文件来计算，也可以用GIS手工计算。这里着重介绍如何用FME提取。

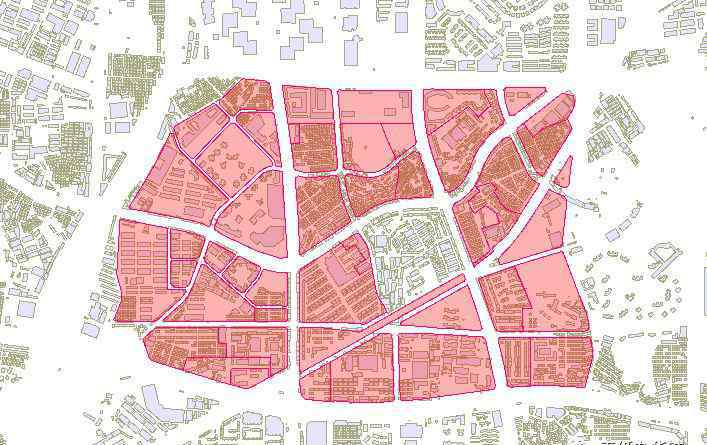

设置一个场景，现在有两个文件，一个是带有图层属性的某个范围的建筑轮廓，一个是不同权属属性的地块范围线。目的是提取各权属地块的总建筑体积和容积率。

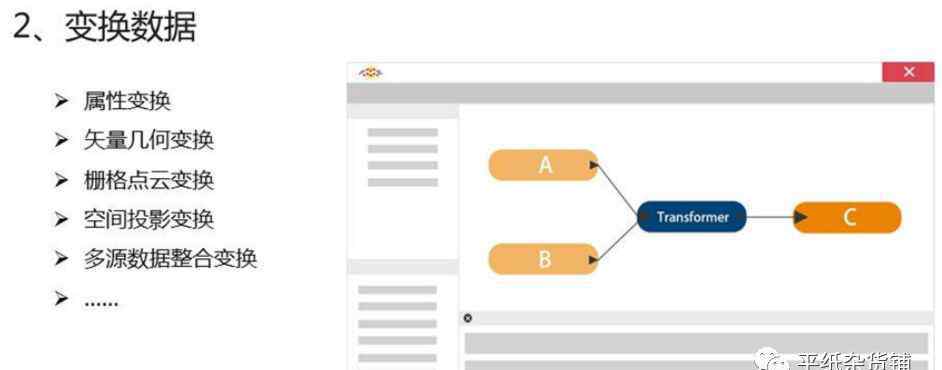

这之前对FME的介绍|如果这么好用FME在策划上能做什么？正如在介绍FME框架的文章中提到的，FME的关键是通过使用不同的转换器组合来实现从文件A和B到文件C的格式转换。

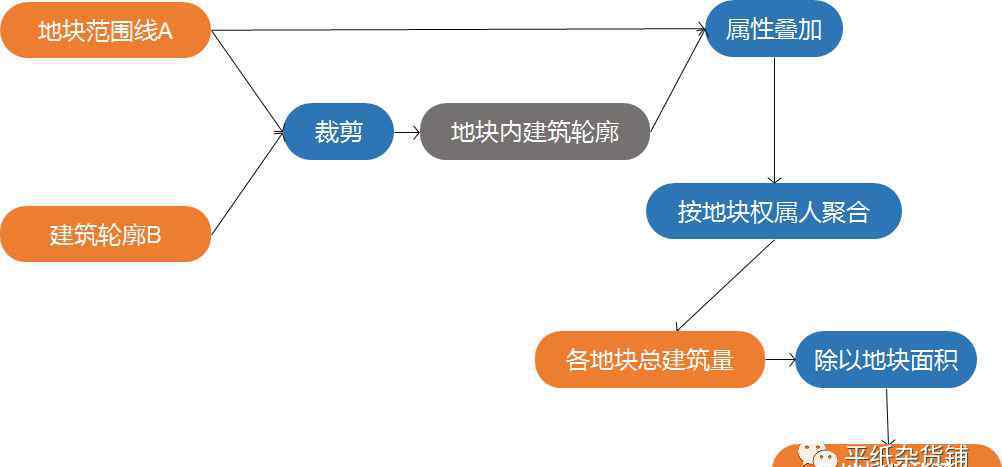

回到我们的需求，我们可以建立这样的东西:

首先提取地块线所覆盖的建筑物，然后根据地块的所有者对建筑物进行汇总计算，得到各地块对应的建筑体积，再对地块面积进行划分，得到各地块的容积率。

02

—

根据想法建立FME流程

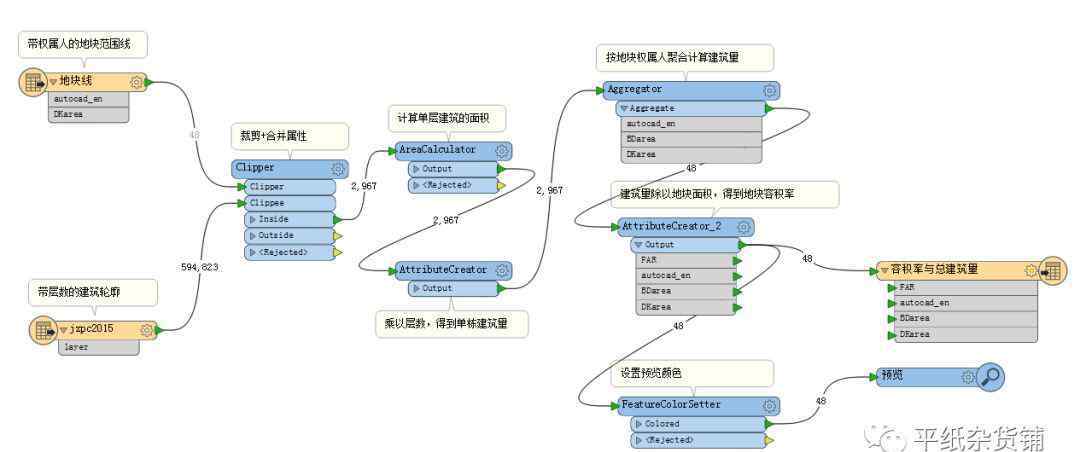

想了想，很简单，有点像GIS的模型构建器。

逐一解释。

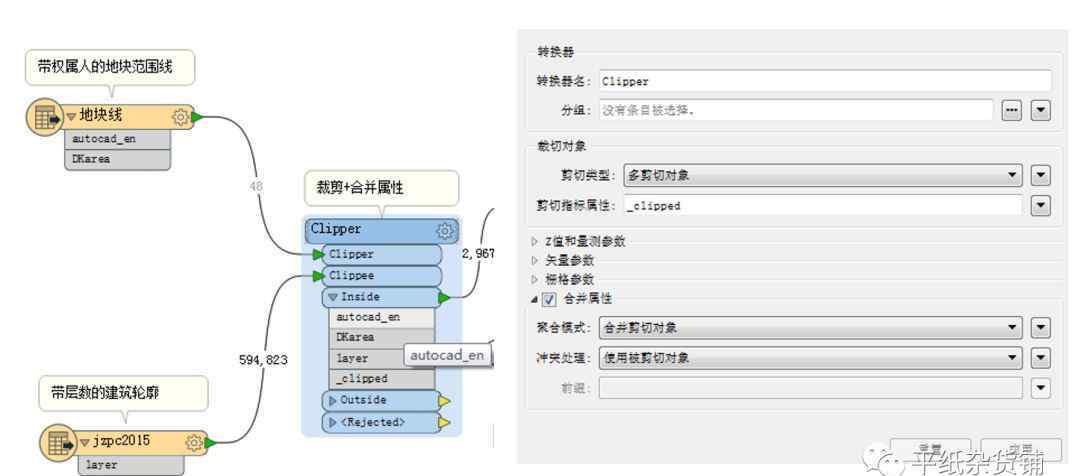

这一步对应的是切割+合并属性的过程。输入两个文件后，根据地块线提取范围内的建筑物，同时给出地块线各业主的字段(此处为autocad_en字段)。

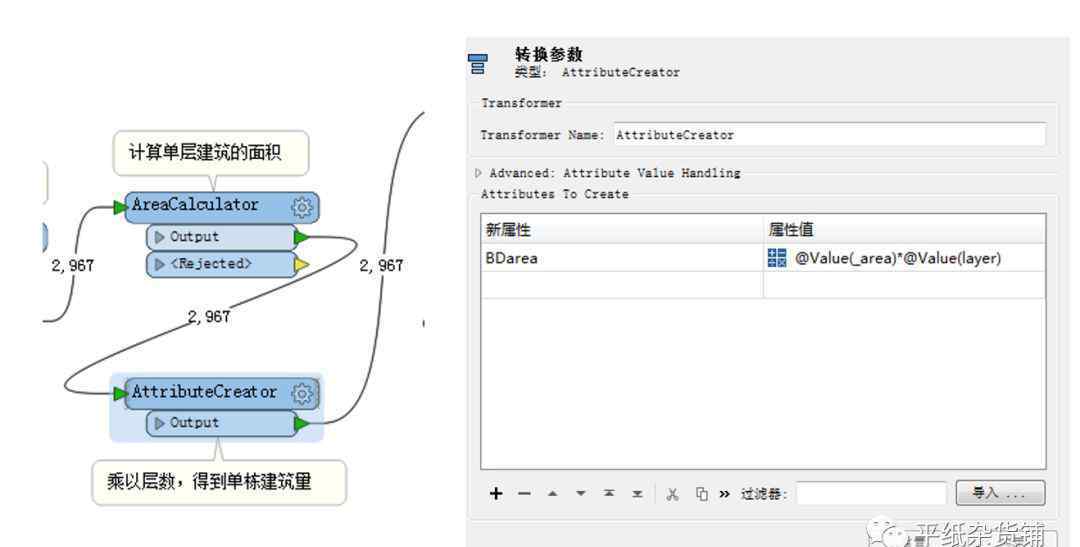

下一步是计算单层建筑的面积(area字段)，乘以层数(layer字段)，得到单层建筑的建筑数量(BDarea字段)。

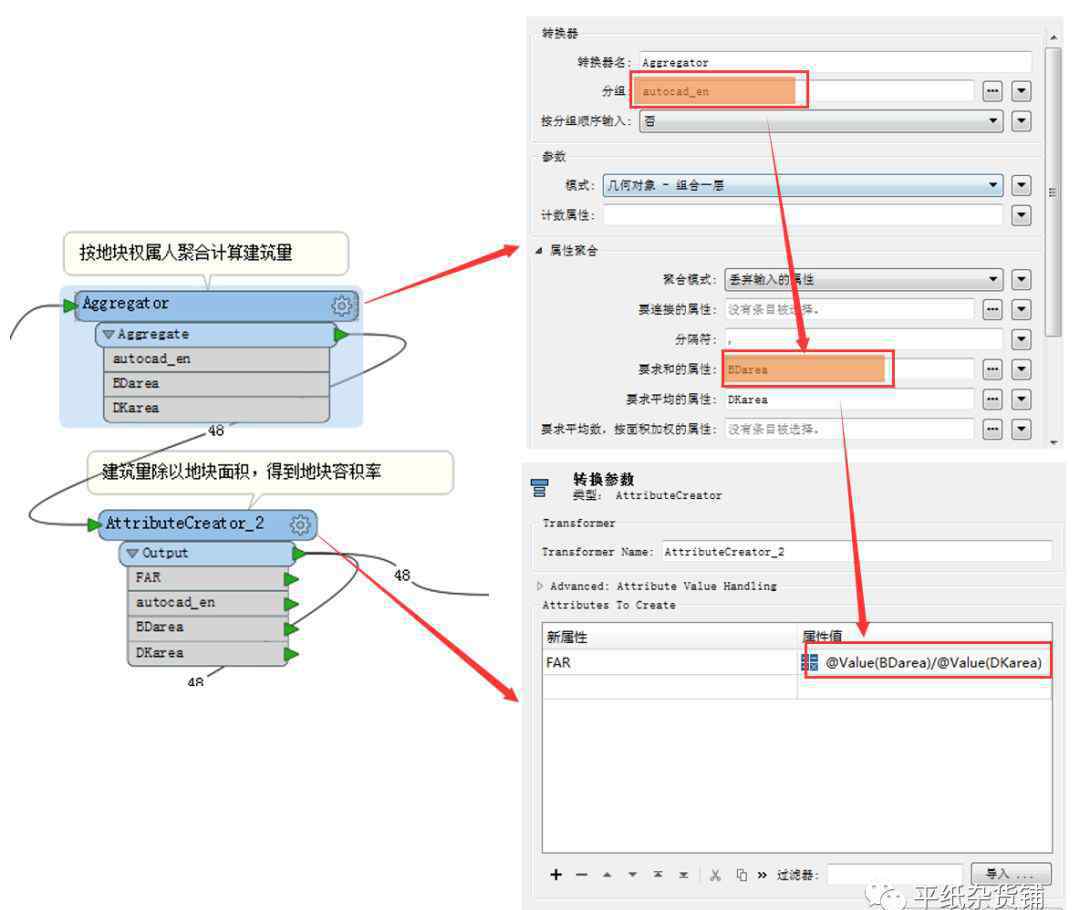

然后根据各业主进行合计计算，每块总建筑体积计算为BDarea。如果得到容积率，则总建筑体积(BDarea)直接除以容积率(DKarea)，各街区容积率为FAR。

03

—

总结

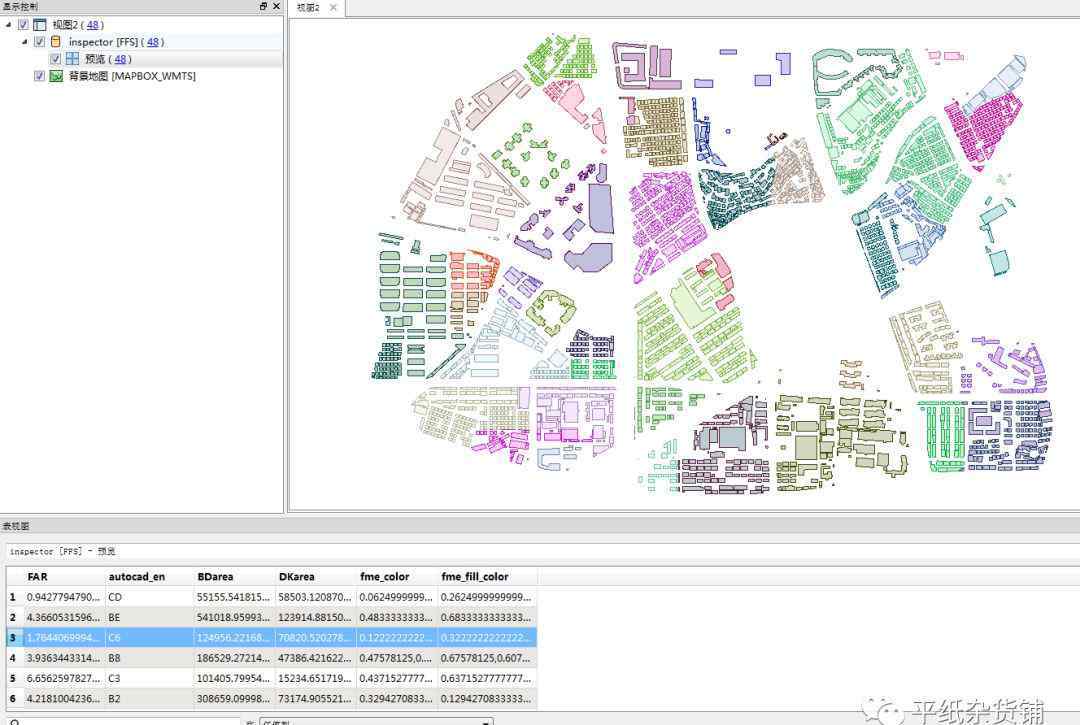

基本上就在这里。你可能没有意识到处理速度有多快。见下图。

总共只花了30多秒就计算出了48块地的建筑体积和容积率。

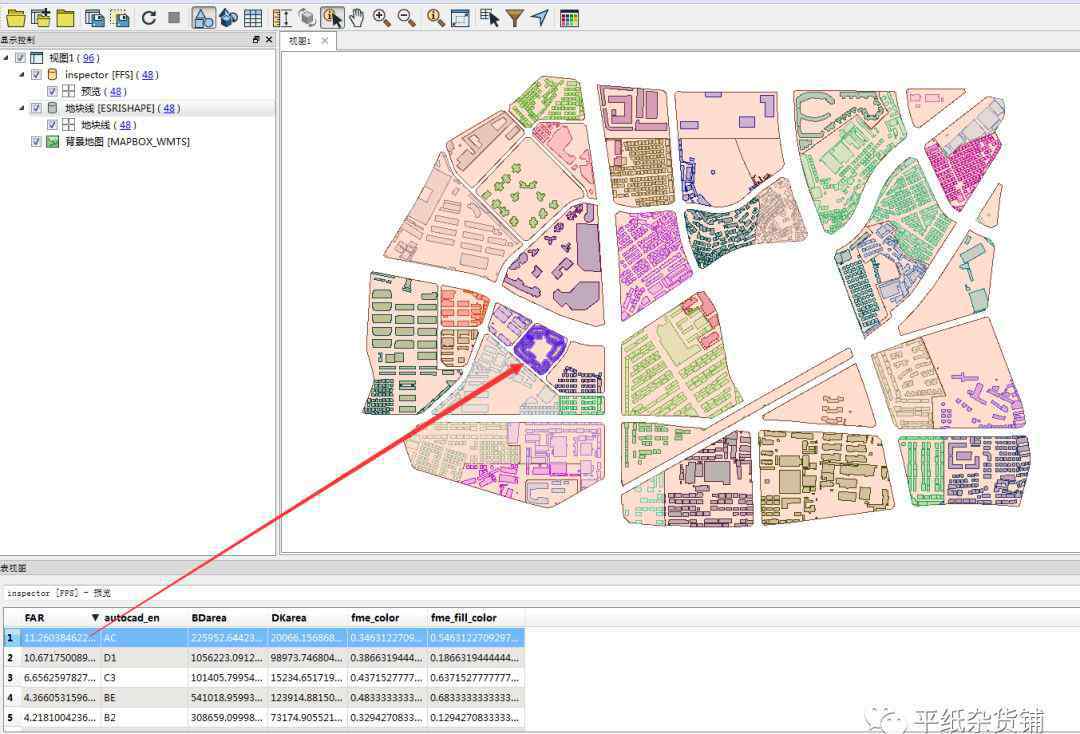

输出结果如下。可以看出，该地块的最高容积率为11.3

对应这个小区，容积率高说明不能拆。

如果稍后更新绘图范围，您只需要重新导入输入的绘图线文件，然后您就可以直接导出新结果并立即重用它们。这就是模板的力量，不是很简单吗？

先在这里介绍一下，上图。
