1.建筑体系

1-1、门式刚架系统

1-1-1，基本部件图

3-2.描述

■角撑的设置在于梁或柱受压翼缘的平面外计算长度。角撑可由角钢或扁钢制成。

■在多层框架体系中，水平角撑往往设置在梁柱刚连接的位置。

4.吊车梁

4-1.说明

6-1-2、安装节点图

6-2-2、安装节点图

7-1-2、连接节点图

7-3，HV-475SF-475板

7-3-1、板式图

描述:

■防水空空腔可以防止毛细现象造成的渗水。

■该板型可用于屋面板和墙板，并通过自攻螺钉与屋面檩条或墙梁连接。

■当用作屋面板时，螺钉穿过波峰，并与屋顶檩条固定；当用作墙板时，螺钉固定在靠近顶部的槽的直段的墙梁上。

7-5，HV-205TD-820板

7-5-1、板式图

描述:

■防水空空腔可以防止毛细现象造成的渗水。

■该板型可用于屋面板和墙板，并通过自攻螺钉与屋面檩条或墙梁连接。

■当用作屋面板时，螺钉穿过波峰，并与屋顶檩条固定；当用作墙板时，螺钉固定在靠近顶部的槽的直段的墙梁上。

7-6，HV-225TD-900板

7-6-1、板式图

描述:

■防水空空腔可以防止毛细现象造成的渗水。

■这种板型用于墙板，通过自攻螺钉与屋顶檩条或墙梁连接。螺钉与墙梁固定在靠近波峰的波谷直段。

7-7，HV-360YC-360板

7-7-1、板式图

描述:

■自攻螺钉穿过板，直接与墙梁连接。

7-8，HV-300YC-300板

7-8-1、板式图

描述:

■自攻螺钉穿过板，直接与墙梁连接。

7-9，HV-1000HP-1000板

7-9-1、板式图

描述:

■照明面板类型与HV-203KL-406面板一起使用。

8-2，CV-380-760板

描述:

■这种类型的照明面板与高压-475SF-475面板一起使用。

8-4，CV-197-788板

描述:

■关于Hg-240-720板的连接，请参考HG-344-688地板承重板连接图。

■使用特殊工具焊接剪力钉和框架梁。

10.天狗

10-1、天沟外彩板

描述:

■天沟由钢板折叠而成；根据钢板的材质和涂层，可分为普通钢板天沟、镀锌钢板天沟和不锈钢板天沟三种。

11.通风机

11-1.屋顶自然通风装置

描述:

■电动风扇由驱动涡轮机旋转的电机通风。

描述:

■彩板推拉门可根据需要制成单层彩板、双层彩板、夹心板。

12-2、彩板双层门

描述:

■中型空金属门用于民用建筑和工业建筑的办公室和其他房间。

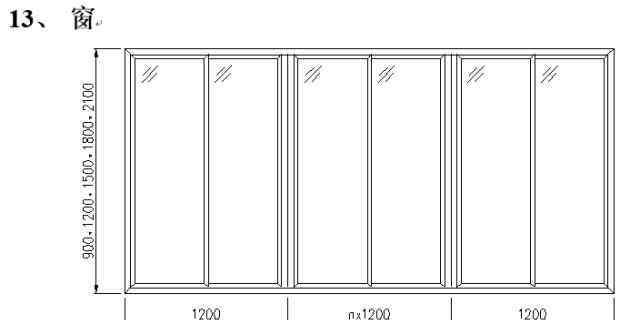

13.窗子

描述:

■在立面上，可以选择独立窗或长窗。

■窗扇可以是固定窗扇和滑动窗扇。

■型材可由铝或塑料制成

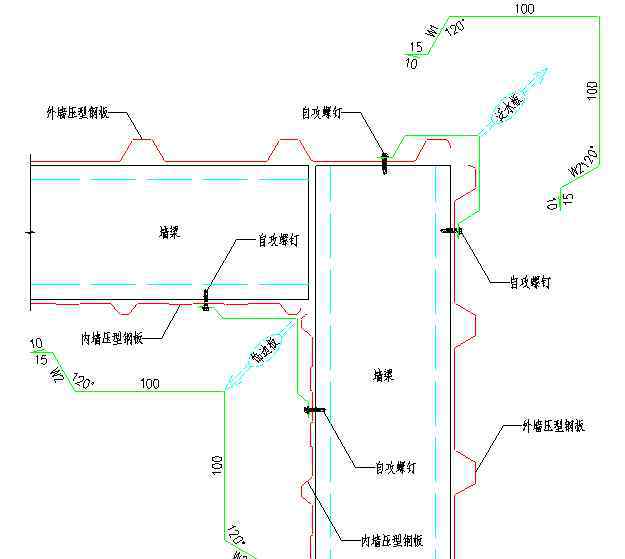

14、防水板、装饰板

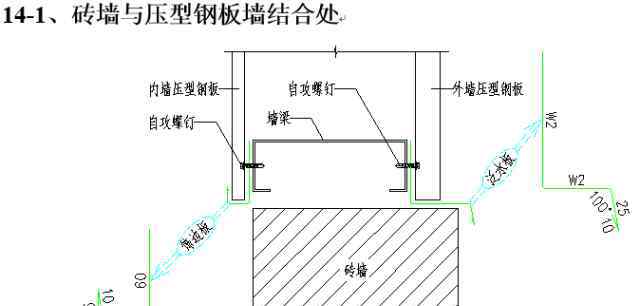

14-1、砖墙与压型钢板墙交接处

描述:

■W1因内壁压型钢板不同而有不同值；W2根据砖墙和墙梁的不同取不同的值。

14-2、砖墙与压型钢板墙交接处

描述:

■W1和W2的尺寸根据压型钢板的轮廓而变化。

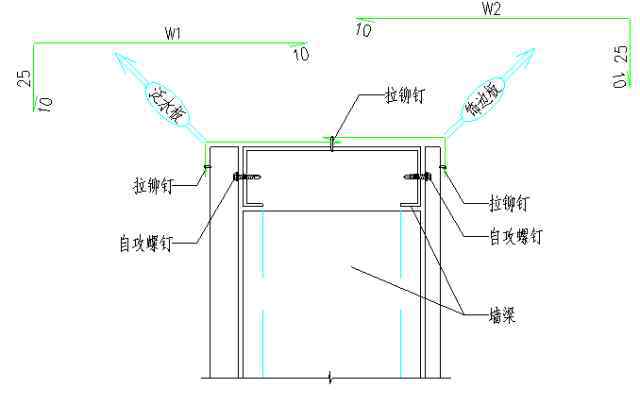

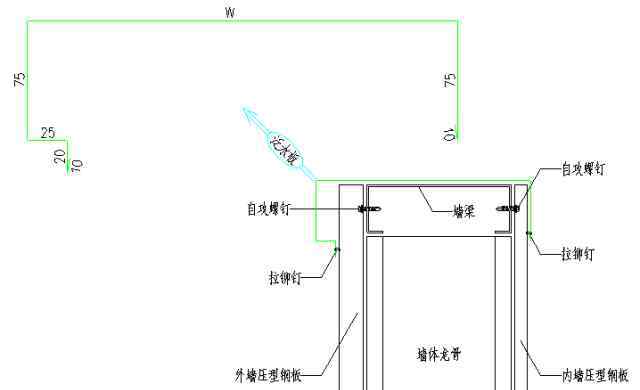

14-3，墙的顶部

描述:

■W值根据墙梁和压型钢板的不同而不同。

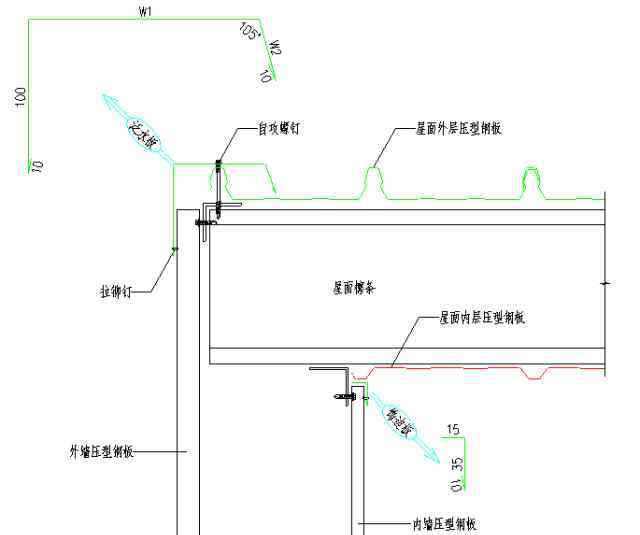

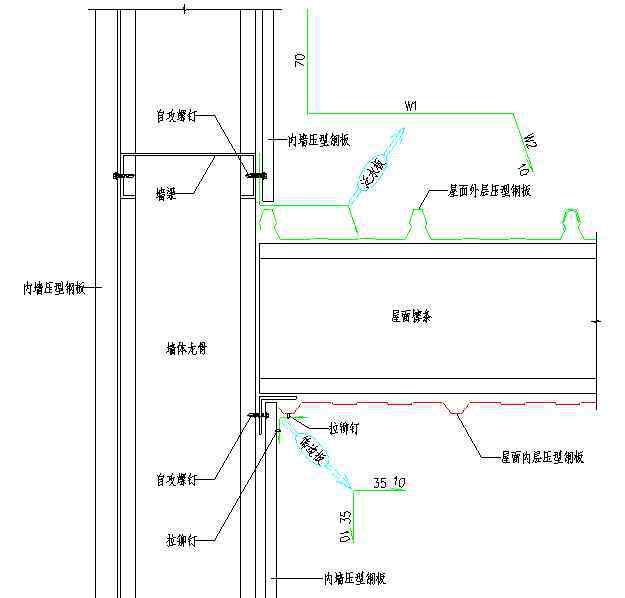

14-4，山墙和屋顶交接处

14-4-1、墙面凸出屋面

描述:

■W1和W2的尺寸根据屋顶外层不同的压型钢板而不同。

14-4-2、墙面平顶

描述:

■W1和W2的尺寸根据屋顶外层不同的压型钢板而不同。

14-5，屋顶

描述:

■W1和W2的尺寸根据不同的屋面压型钢板而不同。

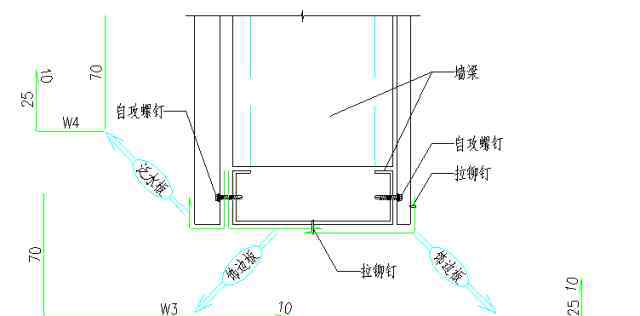

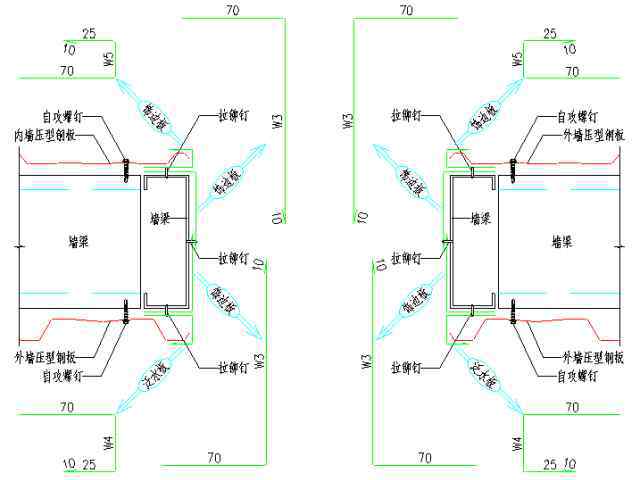

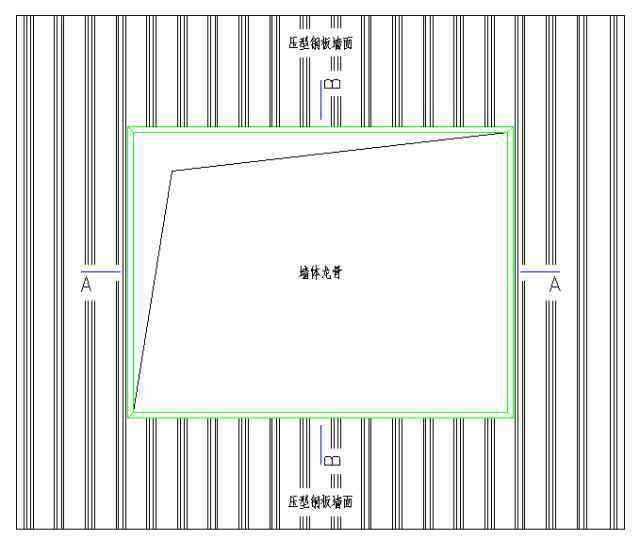

14-6，墙洞

描述:

■W1、W2、W3、W4和W5的尺寸根据墙体压型钢板和墙梁而有所不同。
