温度传感器应用 温度传感器在空调上的应用

今天给大家讲讲温度传感器在空调节中的应用。

1.室内温度传感器

它安装在空空调室内蒸发器的进风口处，由塑料件支撑，可用于检测室内温度是否达到设定值。其功能如下。

用于在制热或制冷时自动控制室内环境温度。

用于在加热过程中控制辅助电加热器。

2.室内蒸发器管道温度传感器。它安装在室内蒸发器管道上。外面用金属管包裹，金属管与管道直接接触，所以测得的温度接近制冷系统的蒸发程度。其功能如下。

夏季降温过程中的过程控制。

用于冬季取暖时的冷气控制。

用于控制室内风扇电机的转速。

配合单片机实现故障自诊断。

用于加热时给室外机除霜。

3.室外环境温度传感器

它安装在室外机的散热器上。由塑料部件支撑，用于检测室外环境温度。其主要功能如下。

用于在制冷或制热时控制室外风扇电机的速度。

用于室外温度过低或过高时控制系统的自动保护。

4.室外冷凝器管道温度传感器

它安装在室外机的散热器上，用金属管包裹，用于检测室外管道的温度。其主要功能如下。

用于加热时给室外机除霜。

用于冷却或加热时的过热保护或防冻保护。

5.室外压缩机排气温度传感器

安装在室外压缩机的排气管上，用金属管包装。其主要功能如下。

用于压缩机排气管温度过高时控制系统的自动保护。

用于变频空调节器，控制电子膨胀阀的开度和压缩机工作频率的升降。

空调节器温度传感器故障检测。

1.温度传感器的在线检测

从固定模块中取出室内机中的电路板，连接各种部件，打开电源，测试空调节器的温度传感器，看发送到微处理器的电压是否正常。可以判断温度传感器好不好，值得注意的是在路上检测的时候要注意人身安全。

温度传感器应通过万用表在计算机板背面的焊点处进行检测。将万用表的黑色探头接地，红色探头连接到温度传感器的焊点，万用表档位选择20V电压。正常情况下，如果传感器损坏，室内温度传感器向微处理器提供的电压应为2V左右。测得的电压值为0V。如果传感器损坏，蒸发器管道温度传感器发送给微处理器的电压值应为3V左右。测量值为0V。当测得的感应电压为0V时，表示外部传感器损坏，应更换。

2.温度传感器开路检测

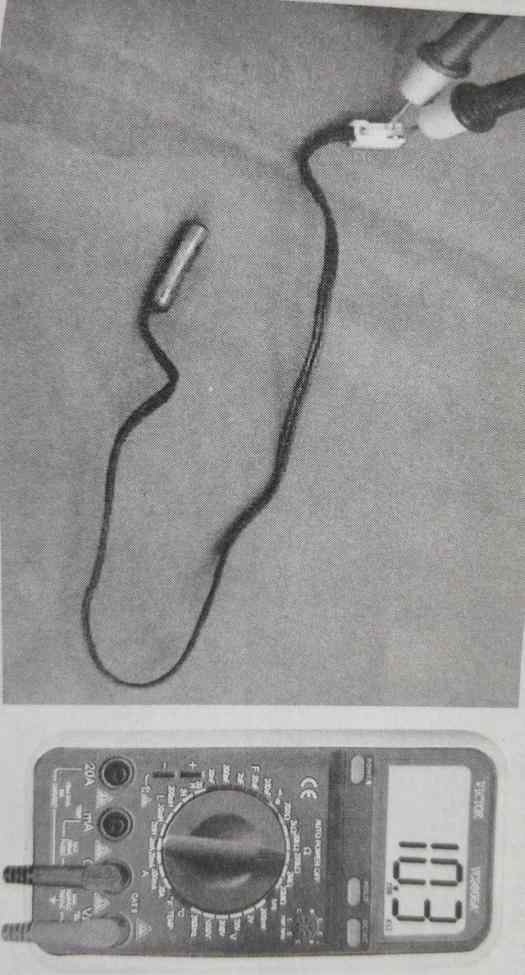

除了在线检测，还需要开路检测来测量不同温度条件下温度传感器的电阻。这样就可以判断温度传感器好不好。

检测方法和路上检测一样，用万用表测量。

如果温度传感器的电阻总是很大，它会趋于无穷大。表示温度传感器有故障，如果正常检测到温度传感器开路。测试电路时，引脚电压过高或过低，需要进一步测试电路部分。
