直到给filco定制了全金属外壳,才知道这么多人要修改关键线分离。很多人都来问了,动手能力比较强的玩家都进行了自我改造。

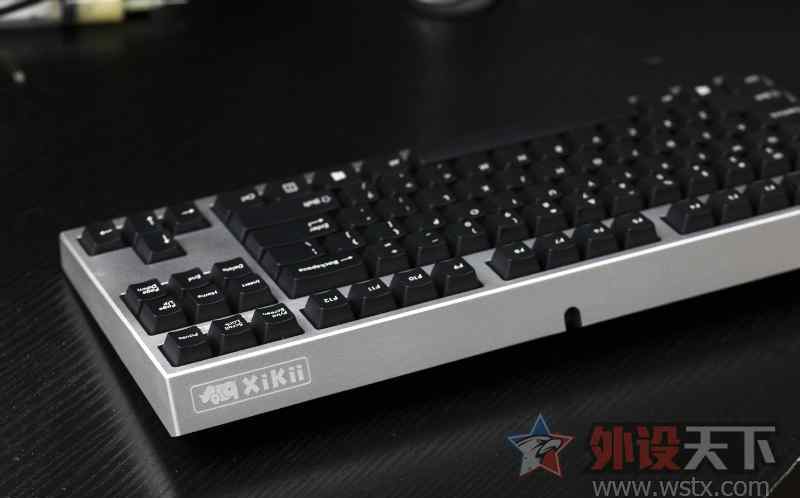

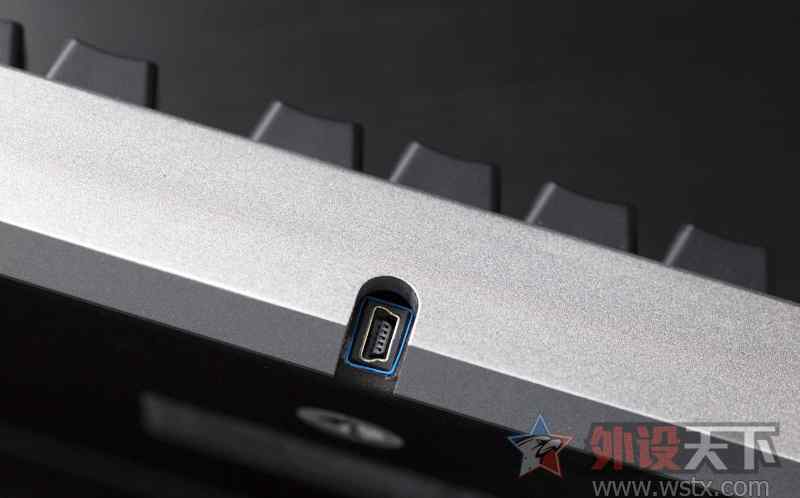

修改后的成品图
但是还是有很多人想改变。好吧,Xi兄弟喜欢你这个外卖,让Xi兄弟教教你吧!
第一部分,线材生产。

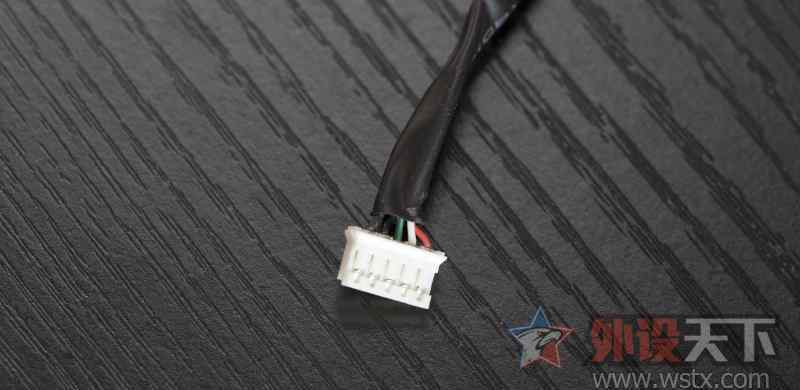

Filco键盘的原线是用这个5pin PH2.0连接器链接到电路板上的。
原线材
那么,我们要做的分隔线,其实就是一头是5pin PH2.0端子,另一头是miniUSB母座的线。

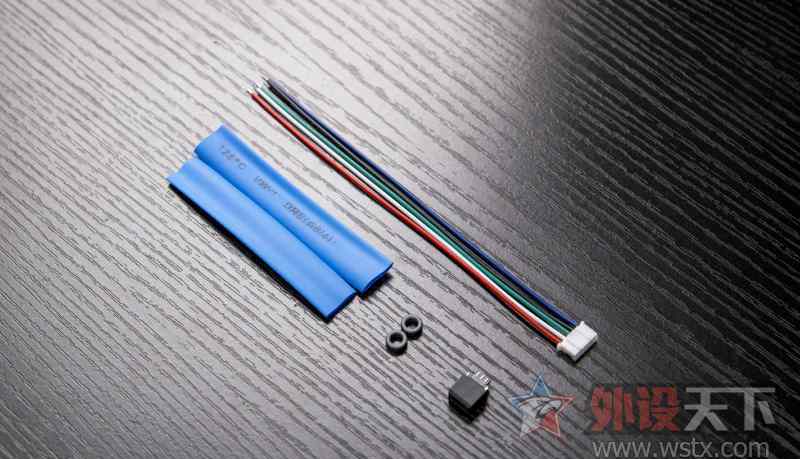

用来做线的材料是我定制的端线,抗干扰磁环,miniUSB母座,热缩管。
材料
接下来就要开始工作了。

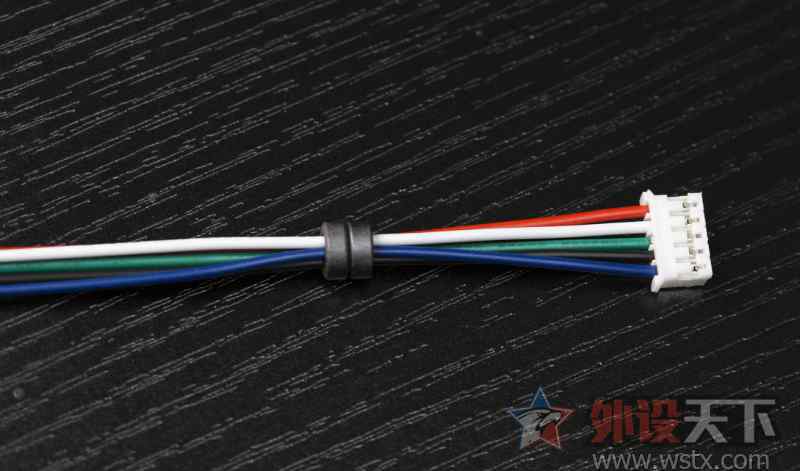

1.首先,将磁环放在端线上,磁环的位置应与底壳中磁环的卡槽相对应。距离终端连接器约4厘米。
戴上磁环
2.设置热缩管,热缩管分两段设置在导线上,中间部分应重叠,以留出空焊接操作空间。

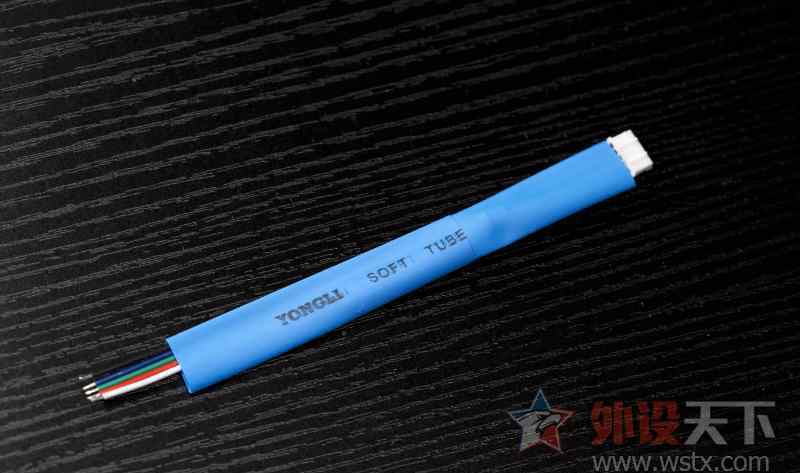

套筒热收缩管
3.我测试了焊接和焊线顺序,就不介绍了。
关于焊接,可以加我微信微信官方账号DIYer这样玩。历史新闻里有视频教程。

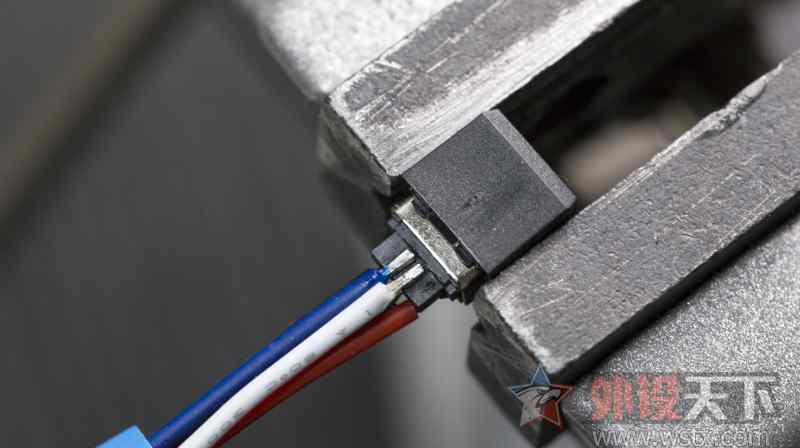

焊接图
4.将热缩管放在USB母接头上,使热缩管能对焊接环节起到比较大的保护作用。最后用热风枪把热缩管吹紧。

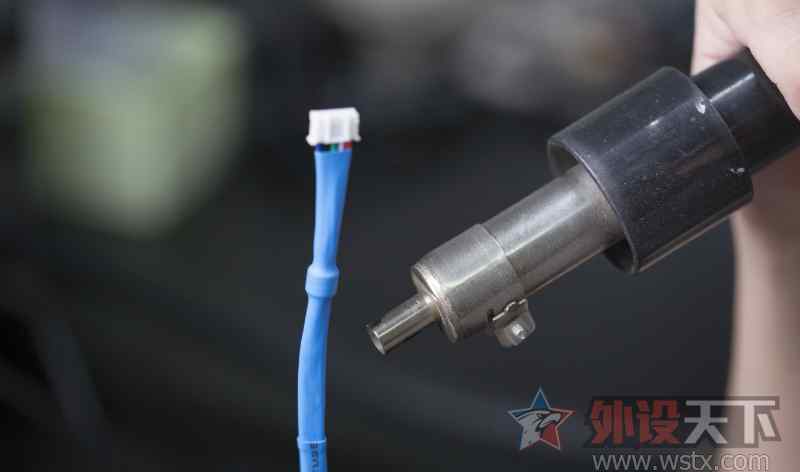

吹塑热收缩管

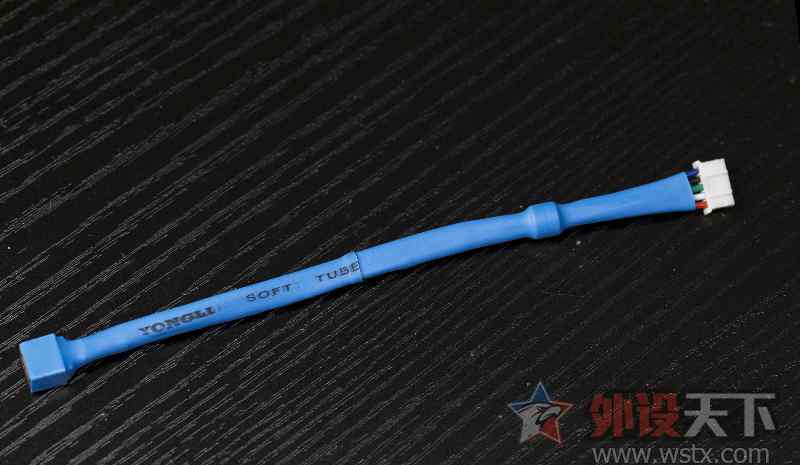

连接线完成效果
第二部分,插座改造,电线安装。
1.由于出口相对较小,接口放得太高,有必要向下扩展。

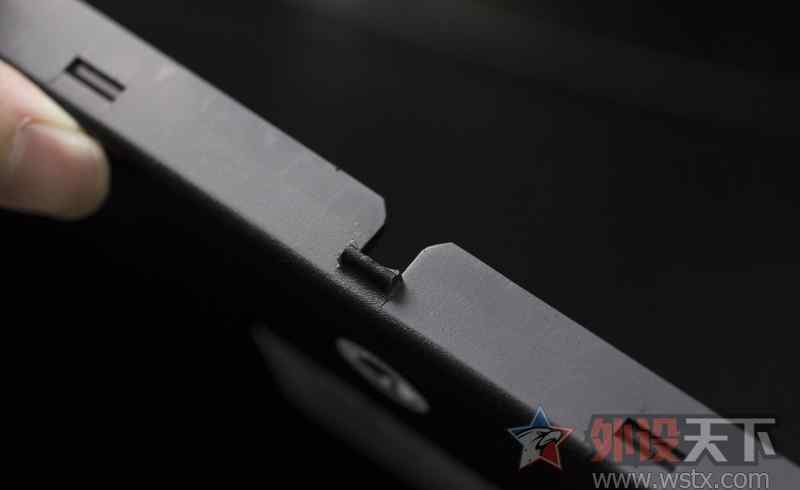

原始插座

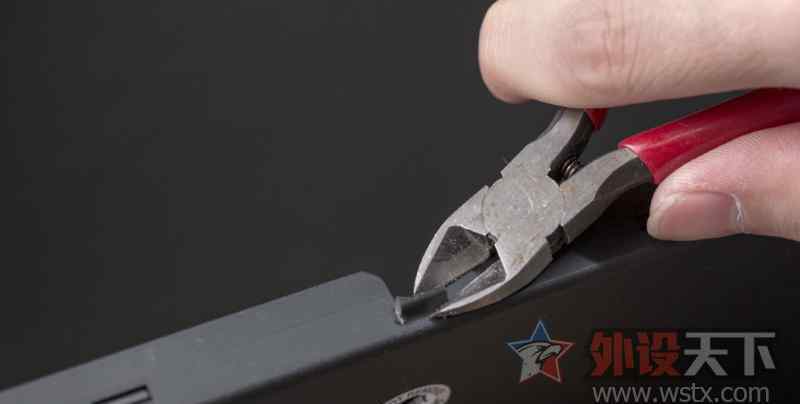

先用斜嘴钳减去突出部分,

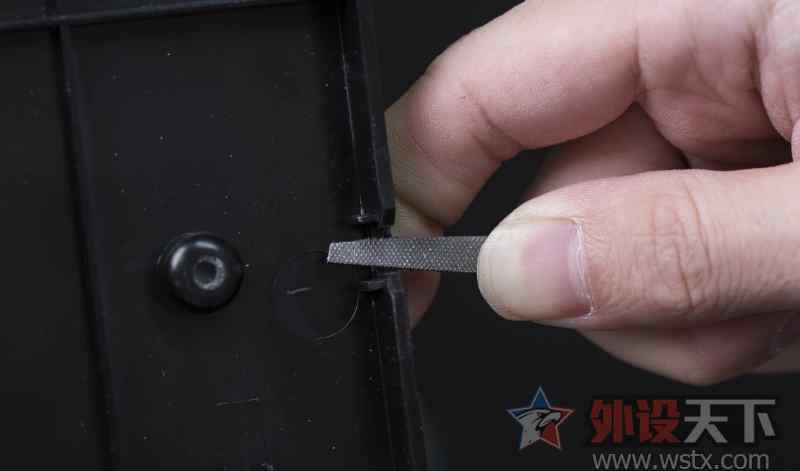

然后用锉刀磨平。
2.抛光完成后,安装刚刚完成的连接线。

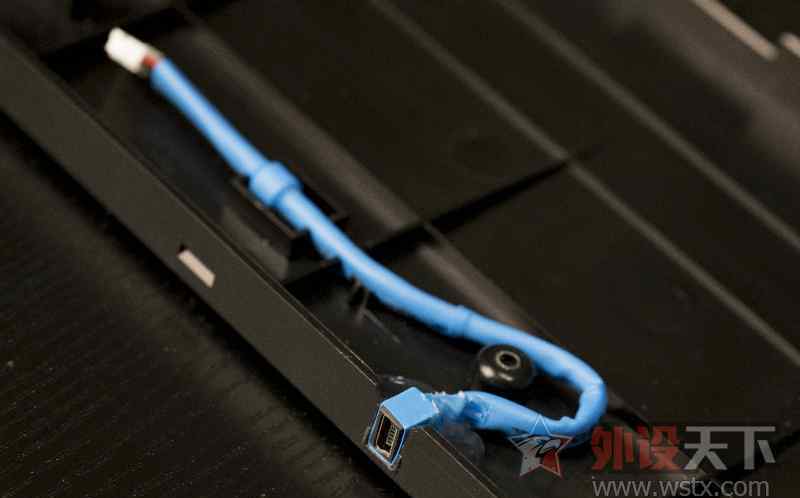

安装线路

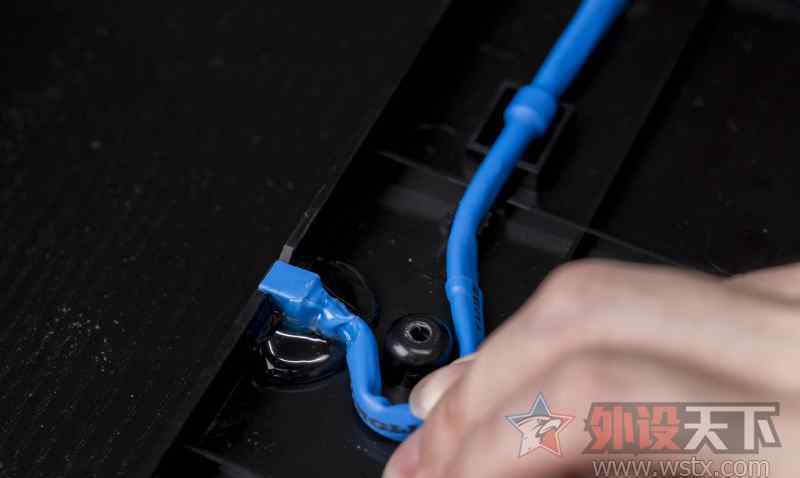

3.安装后,用热熔胶固定,确保牢固。(这是我第一次用热熔胶改东西。)
热熔胶固定
4.将端子线插入电路板,最后安装外壳,就完成了。

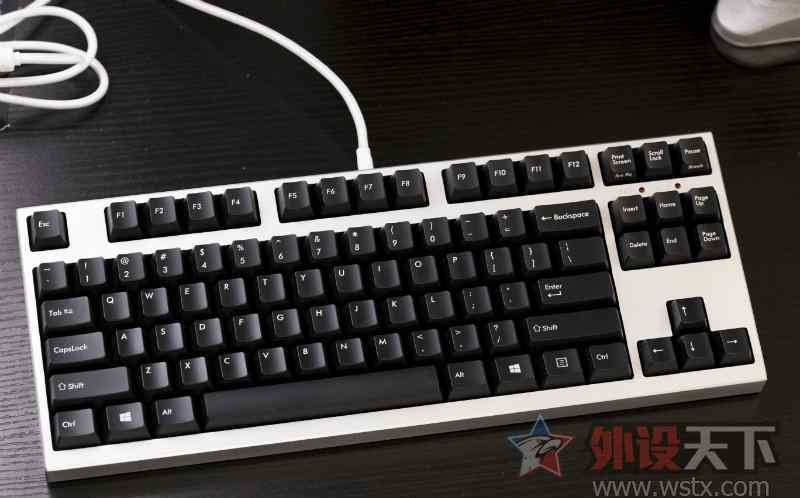

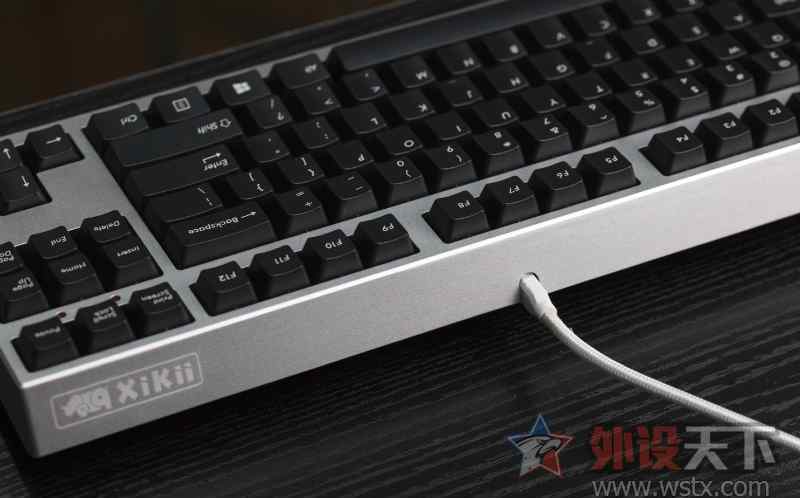

最终效果图
好吧,想改或者懒得去做的人觉得做线程很难。那你只能来找我买个金属壳,我送你改装的电线。我只能在这里帮你。
对了。这个金属外壳,改编自filco的版本,正在制作中。年后开群,可以关注喜欢的人。
