目前市场上虽然有几种CPU架构，如Intel LGA775、AMD AM2/AM2+，但除了CPU接口不同之外，它们的构成结构几乎相同。主板一般由以下几个部分组成。
插槽类型:CPU插槽、PCI插槽、PCIe插槽、DIMM插槽等。
芯片:芯片组、时钟芯片、I/O芯片、BIOS芯片、声卡芯片、网卡芯片等。
接口类:PS/2接口、USB接口、串行接口、并行接口、S-ATA接口、IDE接口等。
引脚类别:外接面板引脚、外接音频引脚、散热器风扇引脚等。
电源部分:电源插座、CPU电源电路、内存电源电路等。
其他组件等等。
以ATX结构主板为例，下面介绍主板上的主要组件及其功能，如图3-3所示。
1.印刷电路板基板
4层PCB和6层PCB的结构如图3-4所示。蛇行线，如图3-5)。
2.中央处理器插座
目前主流的CPU插座有两种:一种是Intel的LGA775和LGA1366插座；第二，AMD的AM2/AM2+/AM3插座。
3.主板芯片组
4.总线插槽
新主板上只有PCI插槽和PCI-E插槽，如图3-10所示。
5.内存插槽

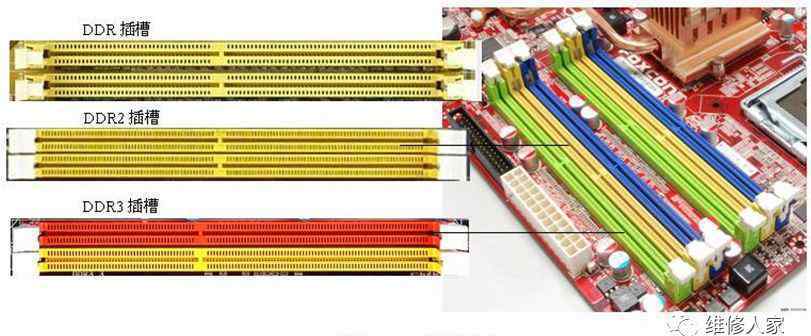

目前比较流行的内存模块有DDR SDRAM、DDR2 SDRAM、DDR3 SDRAM，也有三个对应的内存插槽，如图3-11所示。
6.基本输入输出系统单元

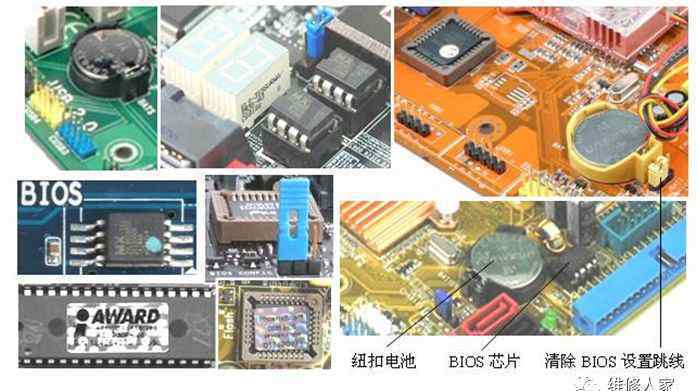

常见BIOS芯片的外观如图3-12所示。
7.主板电源插座
主板电源插座如图3-13所示。
8.中央处理器电源单元
电感分为裸电感、半封闭式电感和防磁全屏蔽电感，如图3-14所示。

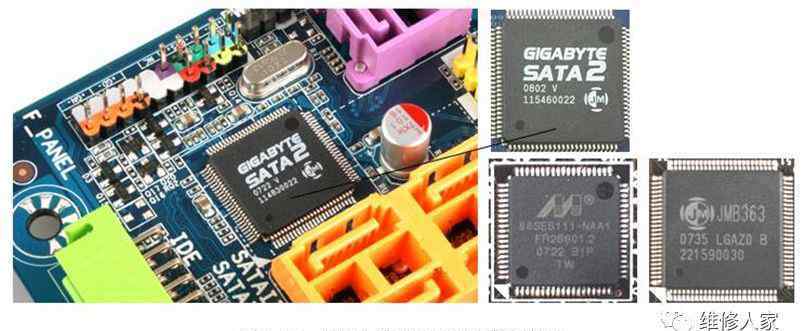

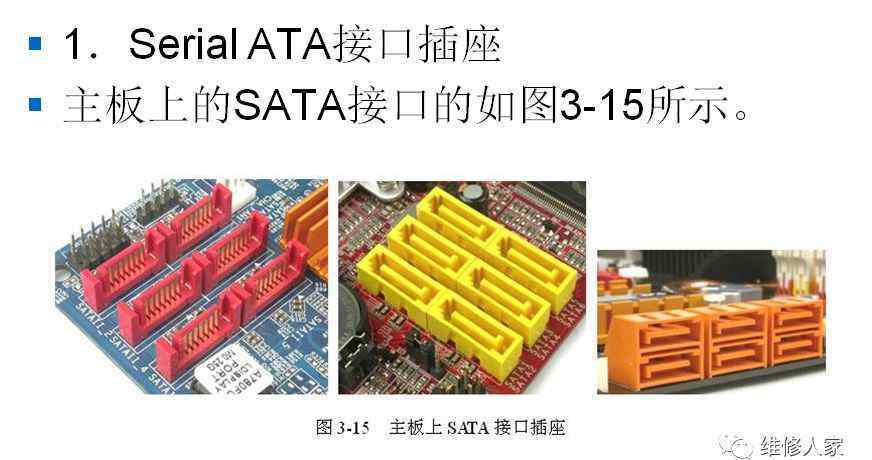

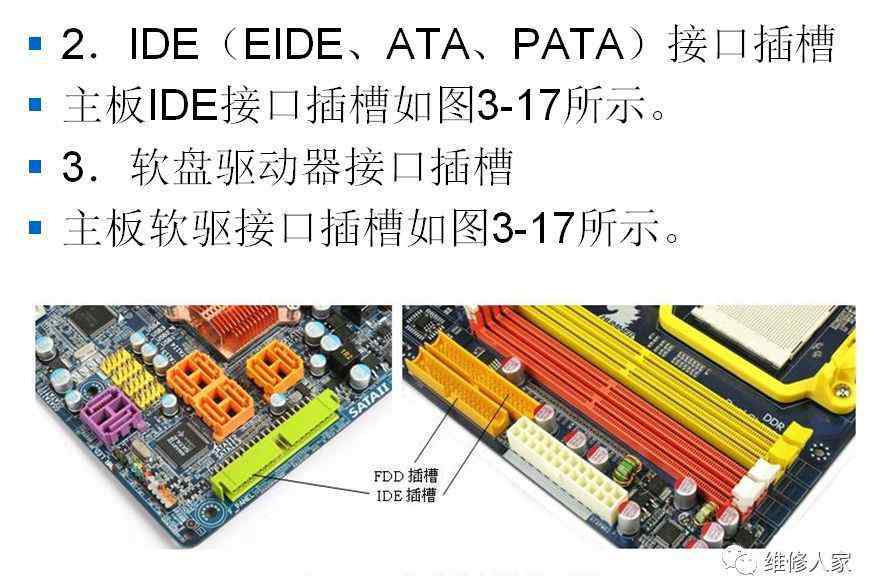

9.串行ATA、集成开发环境和FDD接口插座
主板上常用的SATA扩展芯片有GIGABYTE SATA2、Marvell 88SE6111、JMB 363等。，如图3-16所示。

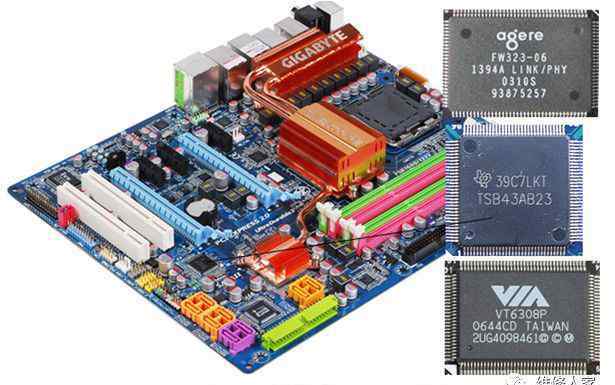

10.IEEE 1394控制芯片
常见的IEEE1394控制芯片有德州仪器的TSB43AB22A和TSB43AB23，VIA的VT6306、VT6307和VT6308，Agere的FW232-06等。，如图3-18所示。
11.音频控制芯片

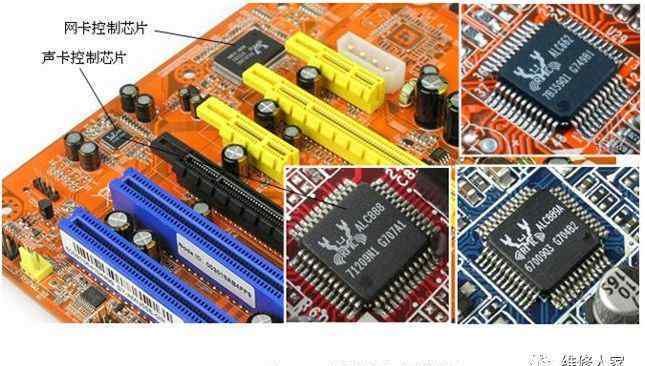

对于集成了AC'97软声卡的主板，在PCI插槽顶部的主板上可以看到一个小的AC'97芯片，如图3-19所示。
12.网卡控制芯片
很多主板都集成了具有网卡功能的芯片，主板上常见的网络芯片主要有三家厂商。
13.输入输出和硬件监控芯片

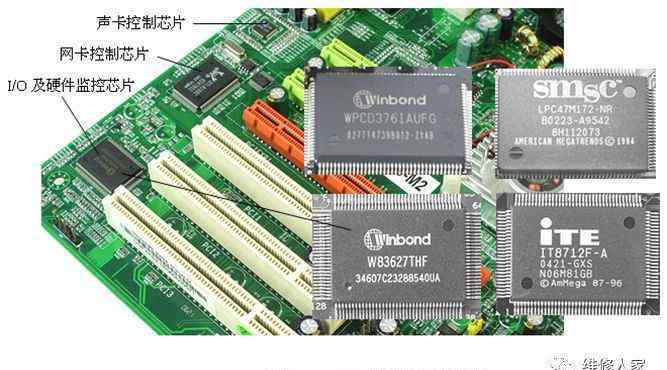

I/O芯片一般位于主板边缘，如图3-21所示。
14.时钟发生器

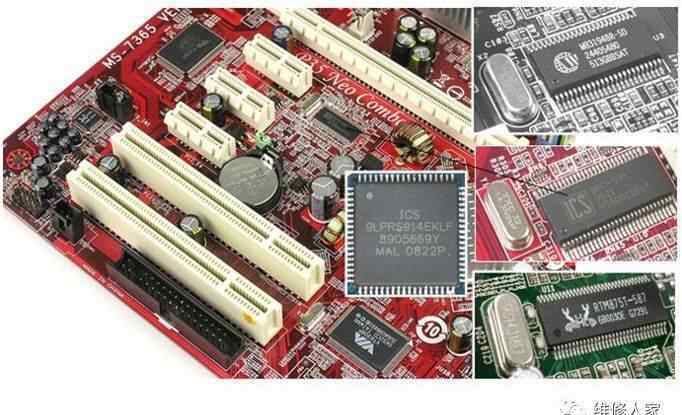

如图3-22所示，是主板上的晶振和时钟发生器。

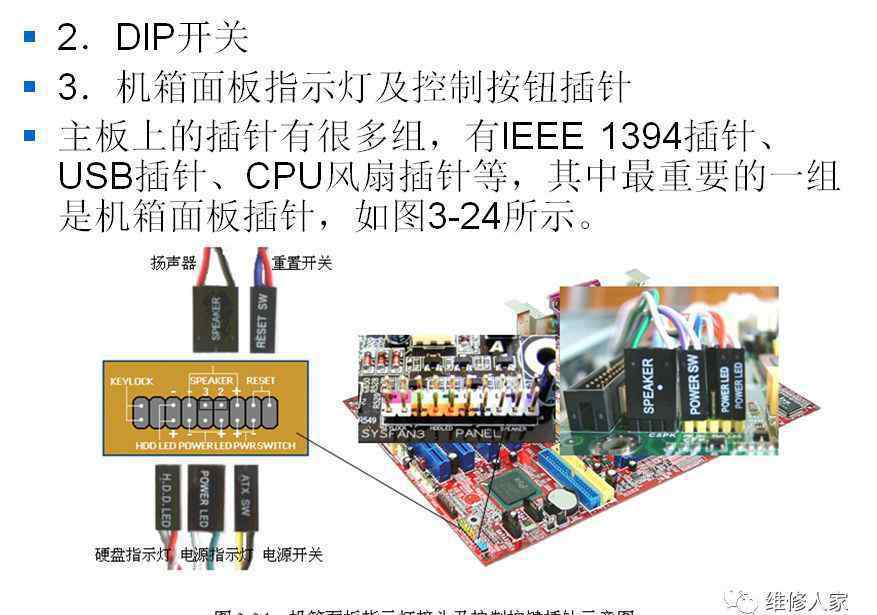

15.跳线、双列直插式开关和引脚
机箱面板上的电源开关、复位开关、电源指示灯和硬盘指示灯都连接到引脚组。连接器组的用途见表3-1。

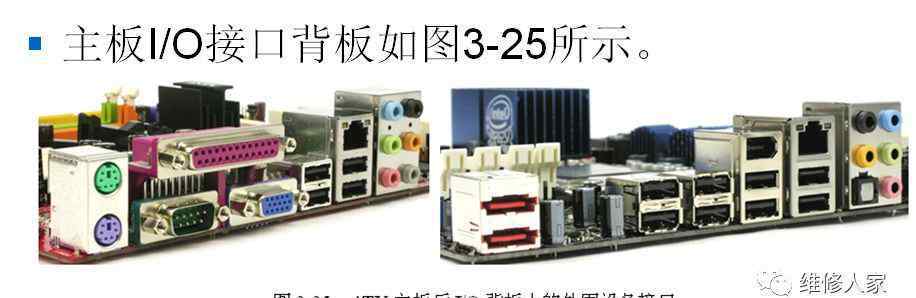

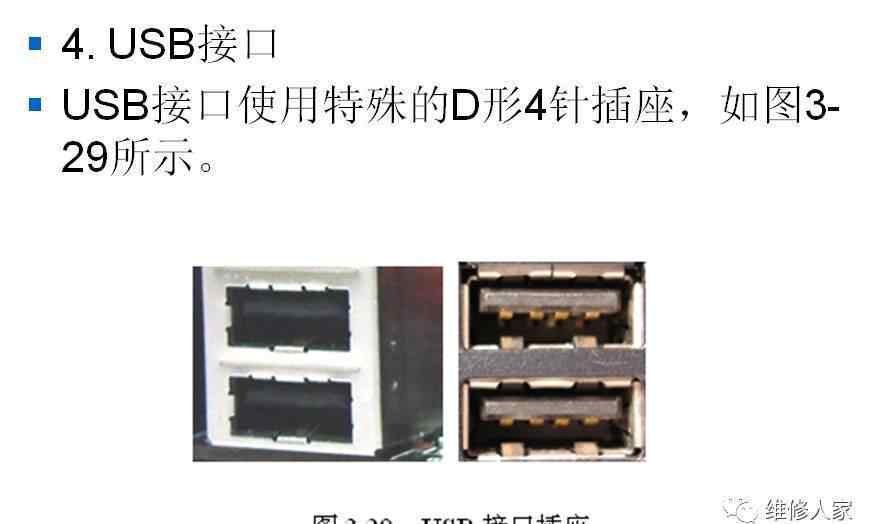

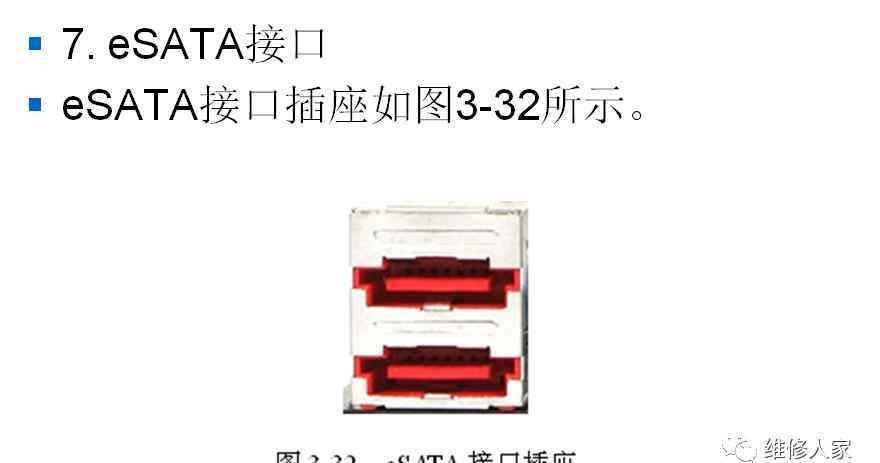

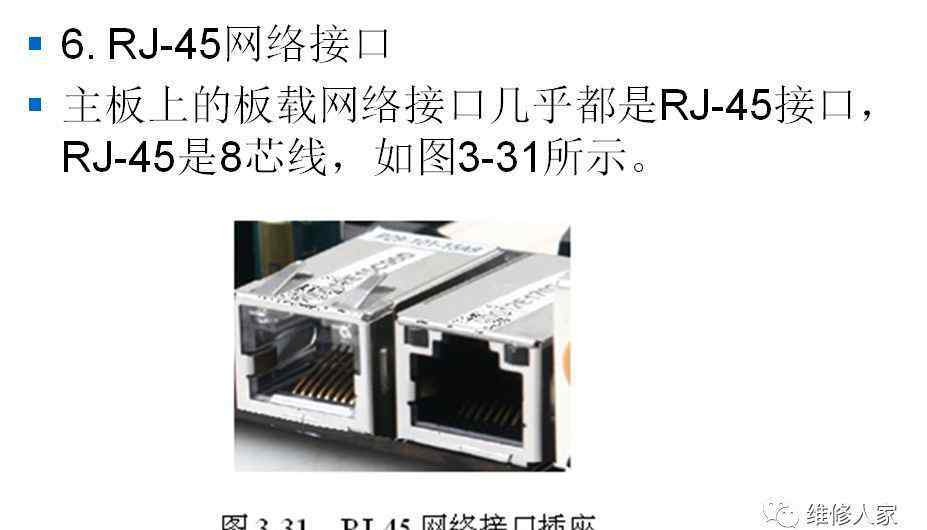

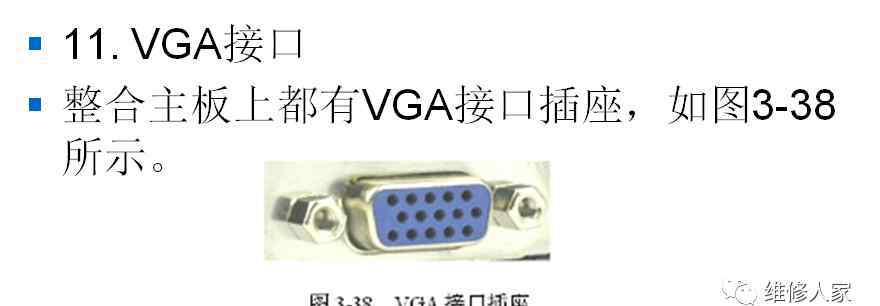

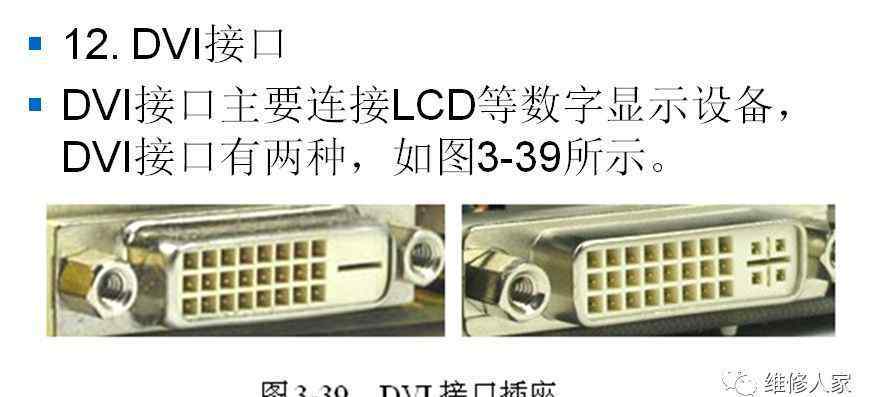

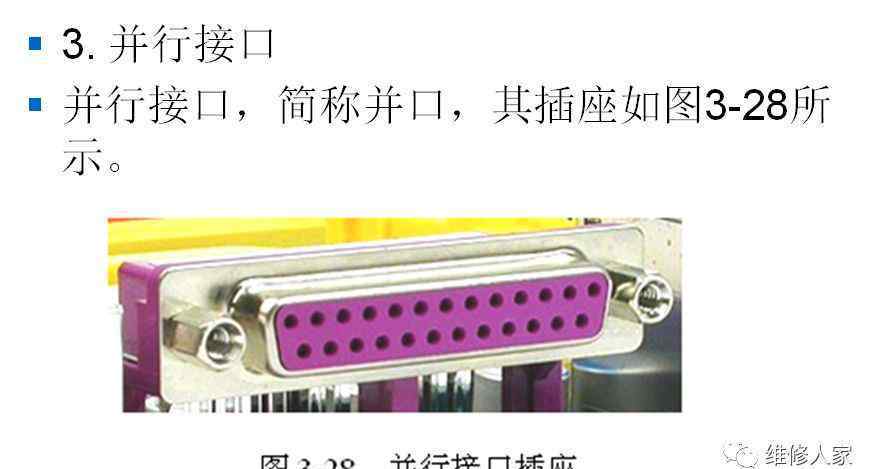

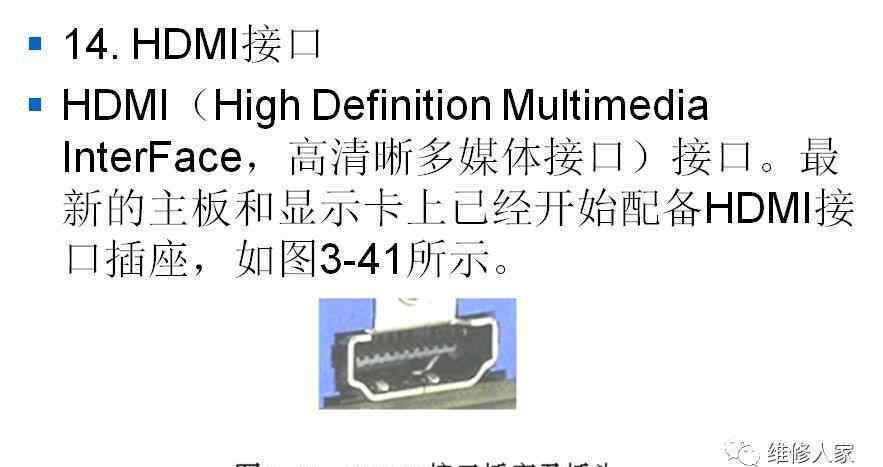

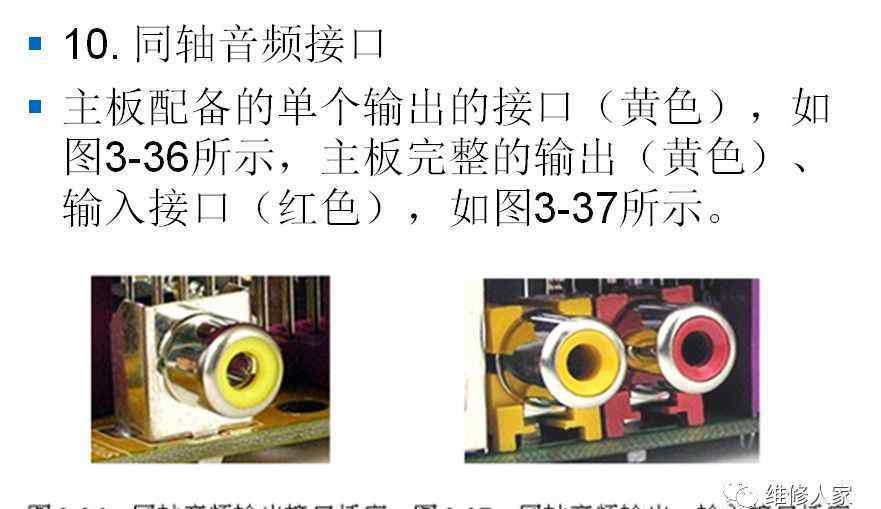

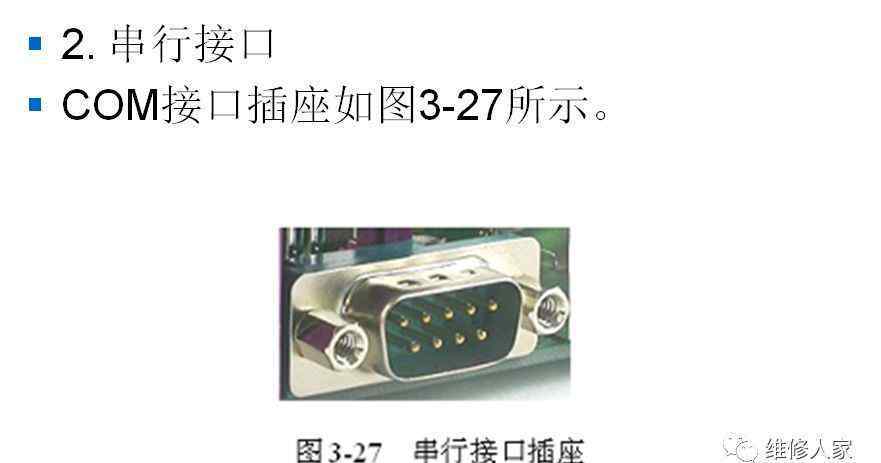

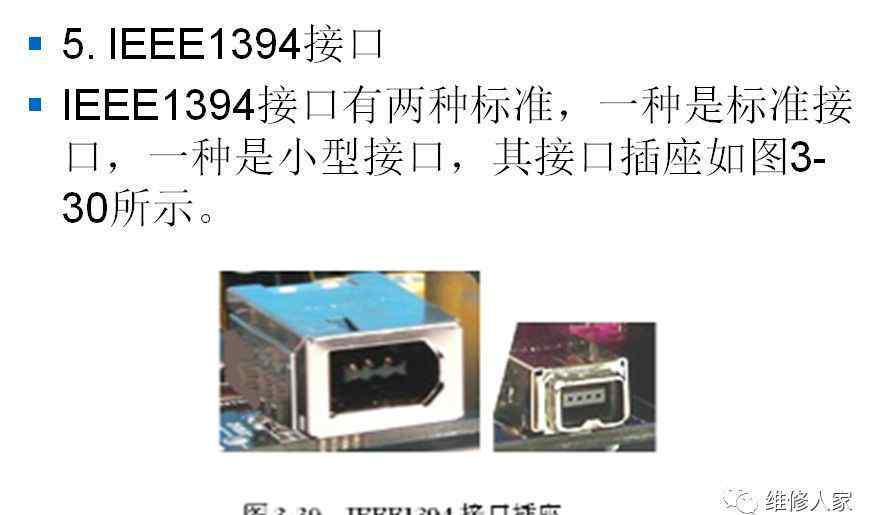

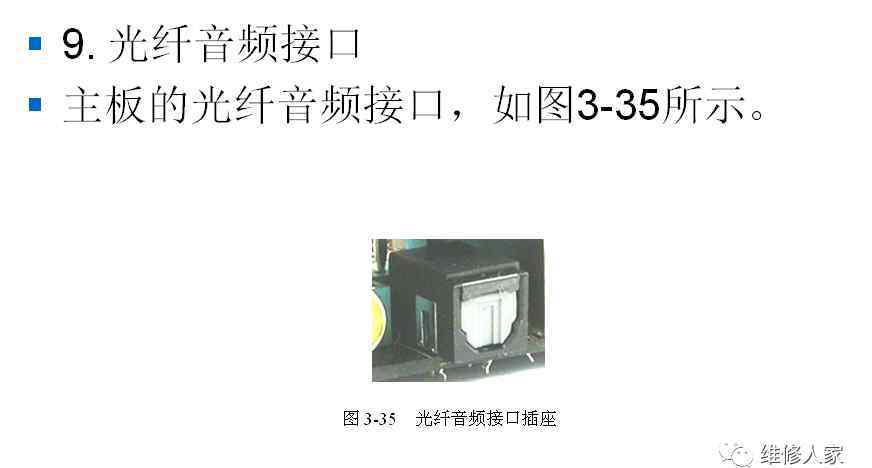

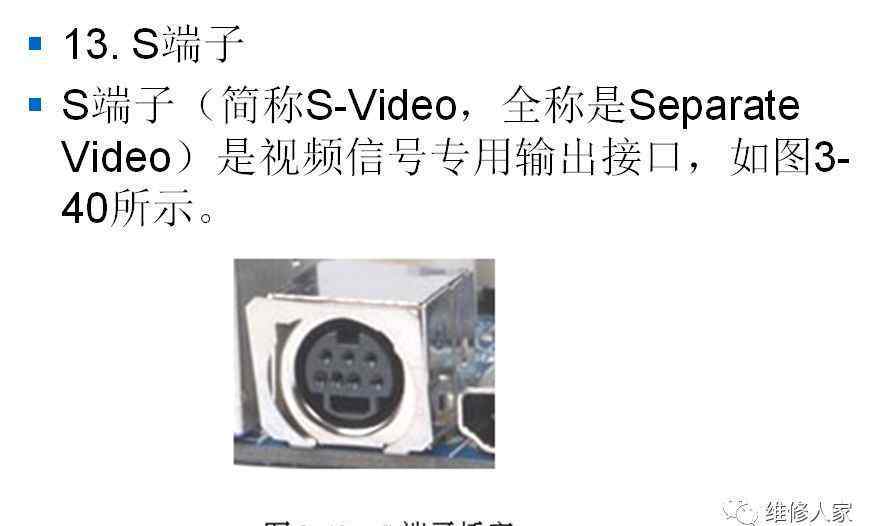

16.外部接口

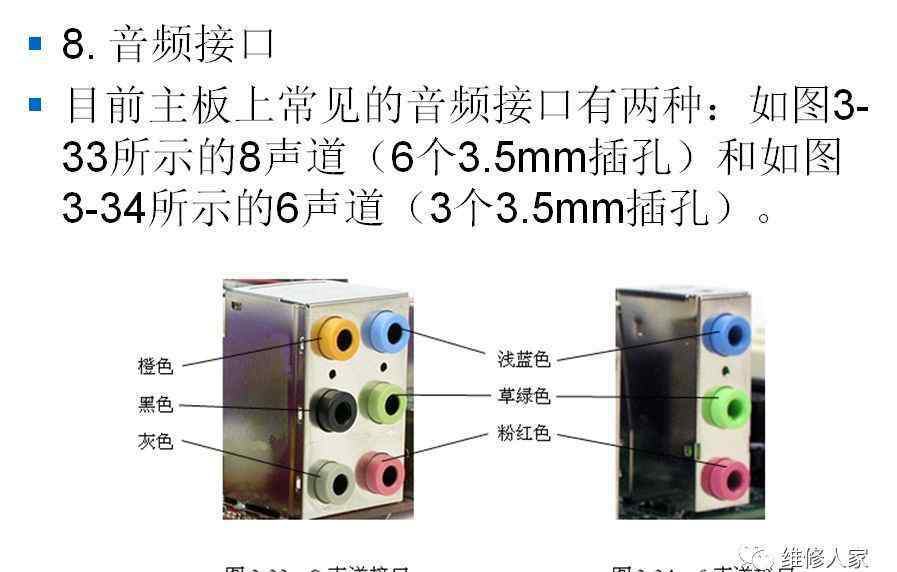

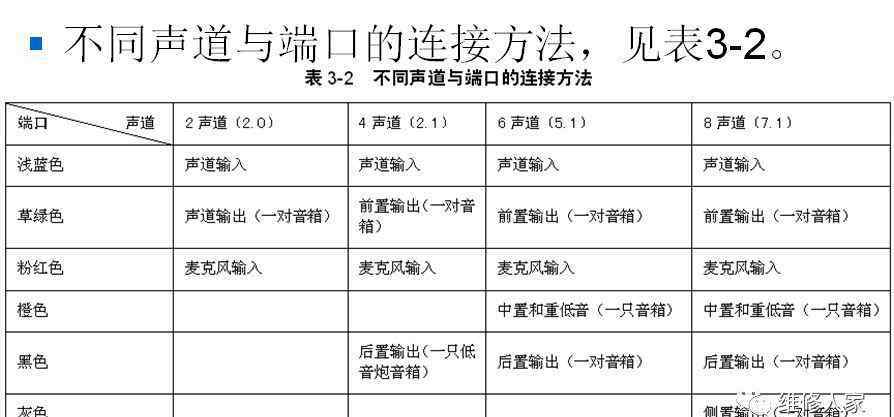

浅蓝色:音源输入口。连接录音机和音响等音频输出终端。
草绿色:音频输出端口。连接耳机、扬声器等音频接收设备。
粉色:麦克风端口。连接到麦克风。
橙色:中央或低音炮端口。
黑色:后环绕扬声器端口。
灰色:侧面环绕扬声器端口。
