某类继电器有8个端子，如图1所示。
图1继电器的外部视图
8个端子的内部接线图，如图2所示。
图2继电器端子内部接线图
这种类型的继电器需要由DC24V电源供电。
如何连接8个端子？依据是什么？
5和6是公共端子，1和2是常闭触点，3和4是常开触点。7和8不通电时，5-6和1-2打开，通电时，1-2和3-4打开
(1)、1、2端子连接在一起。连接1和连接2的功能相同；
3和4端子，5和6端子也是这样设计的。
②、5、6为公共端子，必须接线！
1和2是常闭触点；3和4是常开触点。
根据电路中电器的要求，选择连接1(或2)，或选择连接3(或4)。
现在我的电路里有一个水泵，需要的时候才会通电。
因此，选择常闭型。
也就是应该是连线5和3，或者6和4。

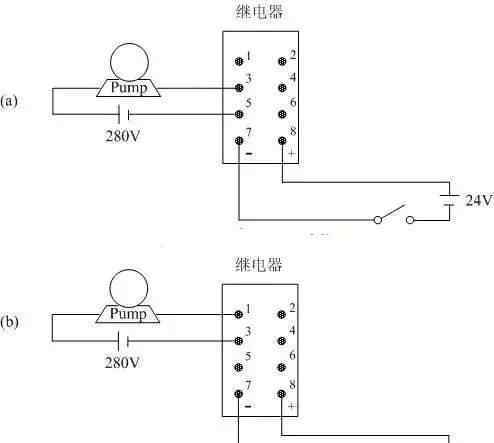

接线图如图3(a)所示。
图3连接模式
图3 (b)错了。
③使用继电器需要连接其他电器吗？
当使用这一组端子时，应在它旁边并联一个续流二极管
一般情况下，这个继电器相当于一个双刀双掷开关。
一组(7，8)端子连接到继电器内部的线圈，使用时，应在这组端子旁边并联一个续流二极管。二极管连接时的极性与继电器端子上标记的极性相反(8+连接到二极管的负极，7-连接到二极管的正极)。目的是让继电器驱动电流断开时产生的高自感电压激发的电流流经二极管，而不流经其他电路，从而损坏(击穿)电路中的其他元件。
5和6是公共端子，1和2是常闭触点，3和4是常开触点。7和8不通电时，5-6和1-2打开，通电时，1-2和3-4打开。这些触头可以接强电(额定范围内电压更高，电流更大)。
