今天我们要讲的是11种常见的临床心电图及其主要特点。看了这些，基本就能分辨出这些常见的心电图，尤其是在处理执业医师考试的时候，应该没什么大问题。

有一次——我老公经常回来晚，但还是回来了。

我型两次——老公回家晚了，晚上也晚了，有时候不回来太晚。

二度二型——老公晚上回家的时间比较固定，但是经常不回家！

三度离婚，夫妻各奔东西！

一级房室传导阻滞；

老公虽然回来晚了，但终究还是回来了！

P-R间期持续时间>:0.20秒(5个小细胞，1个方细胞)，但每个P波后面都有QRS复合波。

二度ⅰ型房室传导阻滞:

老公回家越来越晚，有时候不会太晚

P-R间期逐渐延长，直到一个QRS波脱落，脱落后的第一个P-R间期再次恢复正常，然后逐渐延长，直到QRS波再次脱落。这个循环的过程叫做文现象。

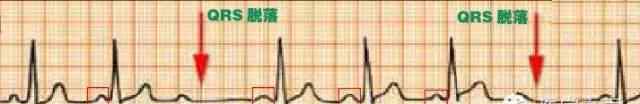

二度ⅱ型房室传导阻滞:

老公晚上固定时间回家(PR间隔相等)，但是经常不回家！(QRS情结突然错过)

纵波时差固定，QRS波有规律地衰减；每两个P波，有一个P波不向下传输，称为2: 1传导阻滞；每三个P波中有一个不向下传递，称为3: 2传导阻滞。

三度房室传导阻滞:

离婚了，夫妻就各奔东西，互不干涉。

正常情况下，P波后面有QRS复合体。而三度房室传导阻滞的P波和QRS复合波之间没有固定的时间关系，P波的频率比QRS频率快

5.早开房早开房

嘴巴:房间早，房间宽

房性早搏(房性早搏)

房间早撇(异常P波，即P '波)

两对夫妇过得很好，突然有了一个女主人

一种变异的P '波提前出现，QRS波一般不变形，只是间隔变化。

室性早搏(室性早搏)

早期心室宽度(QRS综合征宽畸形)

房间里早就有了妻子和丈夫，突然走进了一个男学妹(QRS)

宽且异常的QRS波提前出现，QRS间隔≥0.12秒；之前没有P波，T波方向与主波方向相反。完全补偿性缺口；

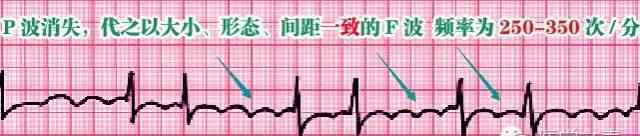

6.房扑

①P波消失，取而代之的是大小、形状、间距相同的F波

②频率为250-350次/分钟

③固定比例传递时心律规则；相反，心律是不规则的

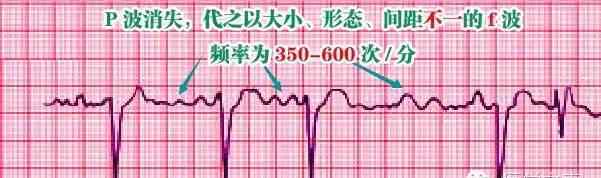

7.房颤

心房颤动是妻子(P波)的更年期，而她的丈夫(QRS)经常害怕回家，而且是不规律的

p波消失，取而代之的是大小、形状、间距不一致的F波。频率为350-600次/分钟。R-R区间是绝对不规则的，但QRS复形是可以区分的。

8.室性心动过速

房速是一群QRS人在跳舞

连续出现三个或三个以上宽畸形的QRS综合征，R-R间期稍有不规则，但频率为150-200次/min。上图中的频率可以按照前面文章提到的方法计算，大概是150次。

9.房间颤动

P-QRS-T波消失，取而代之的是连续、快速、相对规则的心室扑动波，但频率为200-250次/分钟。

10.心室颤动

我老婆(P波)跑了，我老公(QRS)疯了，又跳又跳。

有大小、形状、距离不同的心室颤动波，频率为250-500次/min；这是最严重的心律失常。如果不及时抢救，马上就成直线了。

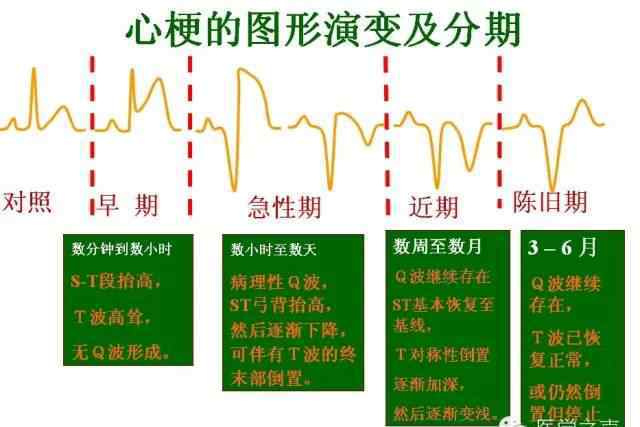

11.心肌梗死

心肌梗死的心电图是一个动态过程。大家主要看ST段。如果大家都考，一般会给你一个急性期“S-T段上升”的心电图。

故事:老婆没事，老公受伤了！

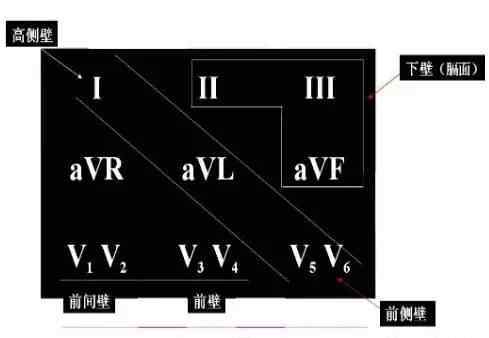

心肌梗塞的定位；

如果哪根导线出现异常，我们可以根据下图进行定位。
