氧化锌避雷器带电测试仪 氧化锌避雷器带电测试仪作业步骤

武汉威安电力公司生产的UAYB-T氧化锌避雷器带电测试仪的使用方法及注意事项，可用于氧化锌避雷器的在线监测和实验室测试。它可以测量工频电压下氧化锌避雷器的全电流和阻性电流，从而判断氧化锌避雷器绝缘的水分和阀板的老化程度。还具有电参数测试、矢量分析和谐波测试功能。

仪表电流测量采用直接接线的方法，可以最大限度的保证测试数据的准确性。电压测量采用有线、无线和无PT测量方式，其中无线传输方式完全避免了因避雷器与PT距离较远而铺设长距离电压测量线路的麻烦。

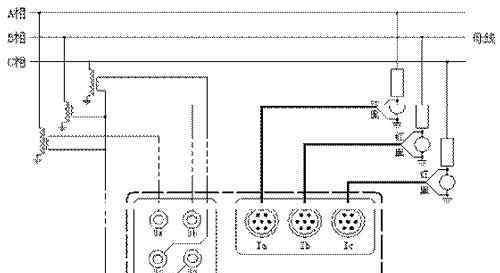

整套仪器主要由主机、无线电压传输单元、四芯电压测试线、一组电流线、测试夹等组成。下面以实验室的方式说明实际操作。一、测试接线，第一步是把测试仪接地好，第二步是连接电压信号。这时需要注意的是，电压信号测试线必须先插入仪器的电压测试孔，再接至PT二次侧端子。如果使用无线传输分机，必须先连接到无线分机的插孔。黑色箝位连接到中性点，黄色、绿色和红色箝位分别连接到相电压。第三步，连接电流信号。如前所述，电流测试线必须先连接到仪器的IA IB IC测试端子，然后连接到放电计数器的两端。首先要多注意卸料计数器的下端，然后才是卸料计数器的上端。此时，测试的所有布线都已完成。

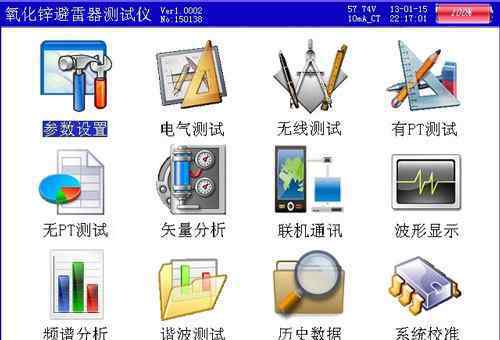

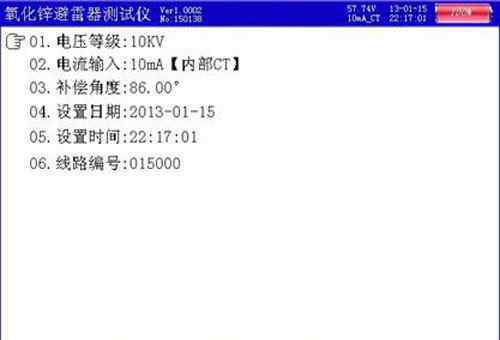

接下来进入参数设置模块，电压等级，输入被测产品的电压等级值，输入电流，选择我们对应的电流测量模式。补偿角度是在没有PT的测量模式下输入的。设置完成后，我们直接进入无线测试模块。该屏幕显示被测电流的三相二次电压幅值、转换后的三相一次电压幅值、三相全电流幅值、三相阻性电流峰值、容性电流峰值、三相基波、3、5、7、次谐波阻性电流峰值等准确数据，以判断被测产品是否合格。在这个界面中，按F1可以锁屏。

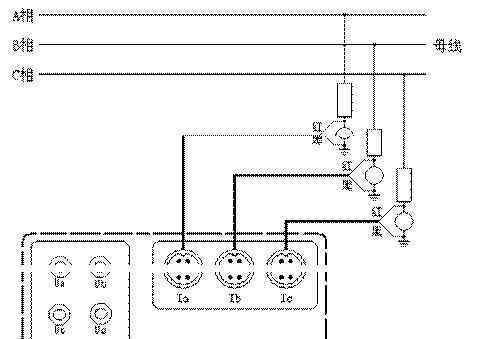

我们已经完成了使用氧化锌避雷器测试仪无线测试功能的操作过程，有PT测试，但没有PT测试是一样的，就不详细介绍了。我们来看看仪器的电学测试和矢量分析模块。电气测试模块可以实时显示电压电流幅值和相角、功率值和总功率因数，矢量分析模块可以实时显示三相电压电流六角矢量图，非常方便我们现场分析接线。

使用本仪器进行测试时，严禁电压、电流超范围工作，测量时严禁触摸测试线的金属部分。测试完成后，请先拆除被测侧，再拆除仪器侧，最后拆除安全接地线。

这是UAYB-T氧化锌避雷器带电测试仪的操作方法和注意事项的结尾。对于第一次使用该设备的人，请仔细阅读该视频，仪器的纸张不清楚。如有疑问，请立即联系武汉威安动力售后工程师。
