软件设计师历年试题分析与解答 2017上半年软件设计师考试案例分析真题（一）

西塞。com整理了2017年上半年软件设计师考试的下午真题。以下是第一部分。

考第一

阅读以下说明和图片，回答问题1-4，并填写答题卡的相应栏目。

作为复杂医疗产品的集成商，医疗器械公司必须保持高质量组件的及时供应。为了实现这个目标，公司想开发一个采购系统。该系统的主要功能如下:

1.检查库存水平。采购部每天检查零件的库存，当特定零件的库存下降到其订购点时，退回低库存零件和库存。

2.发布采购订单。采购部门提交低库存零件和库存的采购请求，并向其供应商发出采购订单，这些数据存储在采购订单文件中。

3.交付零件。当供应商提交提单并交付零件时，运输和接收部门通过执行以下三个步骤接收货物:

验证装运的零件。通过访问采购订单并将其与提单进行比较来验证装运的零件，并将提单信息发送给销售人员。如果收到的组件项目出现在采购订单和提货单上，已验证的提货单和收到的组件项目将被送去检查。否则，将生成应收员工提交的发货错误信息并发送给供应商。

检查零件质量。通过检查质量标准来检查装运零件的质量，并将经过验证的提单发送给检查员。如果零件符合所有质量标准，它将被添加到已接受的零件列表中，以更新零件库存。如果零件未通过检验，检验员创建的有缺陷的装运信息将被生成并发送给供应商。

更新零件库存。库管员根据已接收和已接受的零件清单添加当前采购数量，并与原始库存数量累计，以更新库存零件中的库存数量。标记订单的购买完成。

采用结构化方法对该采购系统进行分析设计，得到如图1-1所示的上下文数据流图和如图1-2所示的0层数据流图。

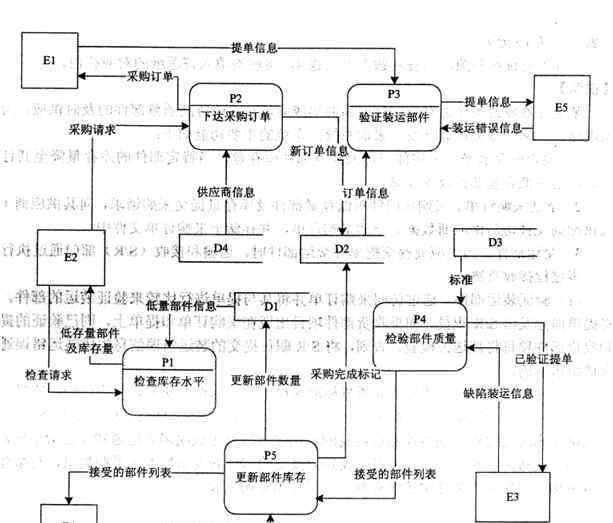

图1-2第0层数据流图

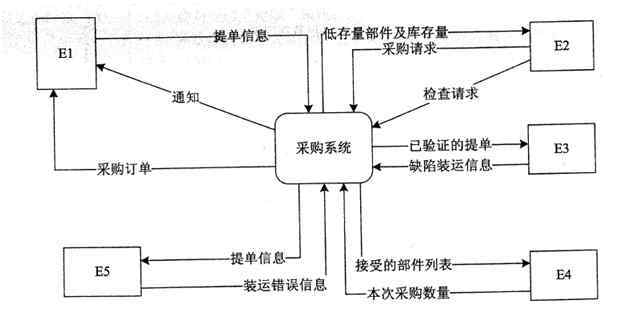

使用描述中的单词给出图1-1中的实体E1~E5

用描述中的单词给出图1-2中数据仓库D1~D4的名称。

根据图中的描述和术语，补充图1-2中缺失的数据流及其起点和终点。

用200字以内的文字说明在建模图1-1和图1-2时如何保持数据流图的平衡。

问题2

阅读以下说明，回答问题1至3，并填写答题卡的相应栏目。

一家房屋租赁公司计划开发一个管理系统来管理其房屋、租户和员工的信息。请按照以下需求描述完成系统的数据库设计。

1.该公司拥有几栋公寓楼，每栋都有唯一的建筑编号和地址。每个公寓楼都有多个公寓，每个公寓在楼里都有一个唯一的编号。该系统应该记录每个公寓的卧室和浴室的数量。

2.员工和租户在系统中有唯一的编号。

3.对于每个租户，系统需要记录姓名、多个联系电话、一个银行账号、一个紧急联系人的姓名和联系电话。

4.系统需要记录每个员工的姓名、联系电话和月薪。员工类别可以是经理、修理工或兼职。每个经理可以管理多个公寓楼。每栋公寓楼都必须由经理管理。系统应记录每个维修工人的业务技能，如管道维修、电工、木工等。

5.租房者租房时必须与公司签订租赁合同。租赁合同通常由一个或多个租户和公寓楼的经理签订，一个租户也可以租多个公寓。合同内容应包括签订日期、开始时间、租赁期限、押金和月租金。

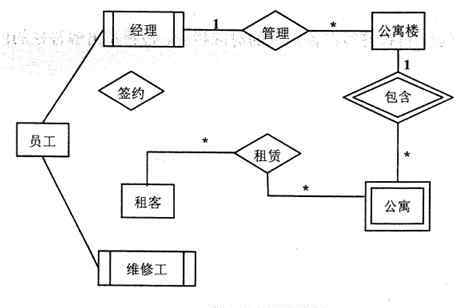

根据需求阶段收集的信息，设计的实体联系图如图2-1所示。

根据概念设计阶段完成的实体联系图，得到以下关系模式:

联系电话号码

租户

员工)

公寓楼，地址，经理号)

公寓

合同、押金)

补充图2-1中与“签约”联系人相关的实体和联系人类型。

补充逻辑结构的设计缺少、、三个部分。

在租赁期内，如果公寓内的设施出现问题，租户可以在系统中注册故障，并填写故障描述。系统会为每个故障自动生成一个唯一的故障号，公司会派维修人员来修复故障。系统需要记录每次维修的维修日期和内容。根据这个要求，请补充图2-1，将补充的ER图内容转换成关系模式。请给出关系模式。

问题3

阅读以下系统设计说明，回答问题1至3，并填写答题卡的相应栏目。

一家玩具公司正在开发一个电动玩具在线销售系统，用于为注册会员提供端到端的定制和销售服务。在系统设计阶段，“创建新订单”的设计用例的详细描述见表3-1，候选设计类的分类见表3-2，并根据这个用例设计了一些类图，如圈3-1所示。

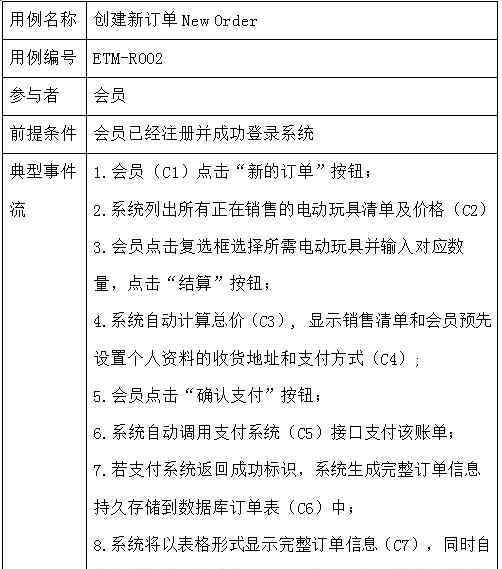

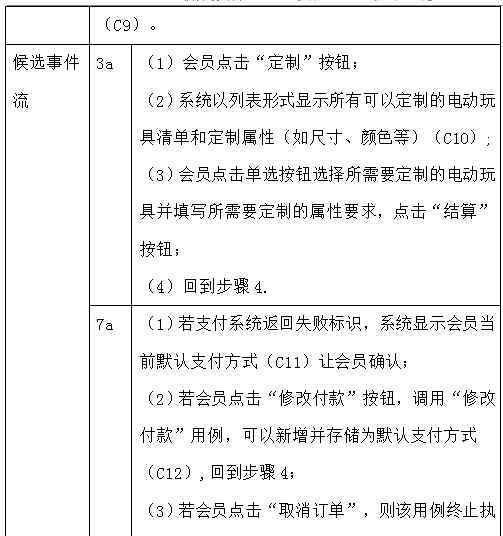

表3-1创建新订单的设计案例

表3-2候选设计类别的分类

在订单处理过程中，会员可以点击“取消订单”取消订单。如果付款失败，订单将被标记为待定，稍后可以再次付款。如果30分钟后付款失败，系统将自动取消订单。订单支付成功后，系统判断订单类型:对于普通订单，标记为备货状态，将订单信息发送给货运部门，包装后交付快递；

对于定制订单，会自动进入定制状态，定制后快递发货。会员点击系统中的“收货”按钮，成为收货状态，结束整个订单处理流程。根据订单处理流程设计的状态图如图3-2所示。

根据表3-1中标注的候选设计班，请根据班级将C1~C12的数字填入表3-2中的、、位置。

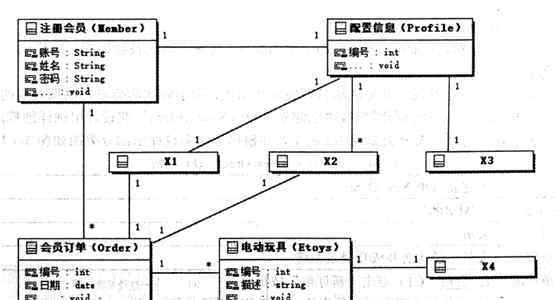

根据创建新订单的用例描述，请给出图3-1中X1~X4对应类的名称。

'

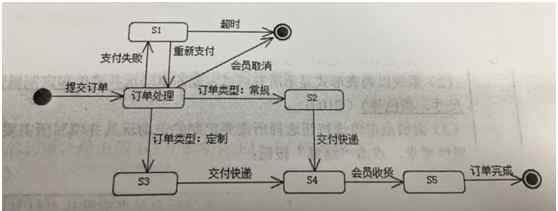

根据订单处理流程的描述，填写图3-2中从S1到S5对应的状态名称。
