热水机组 空气能如何安装及安装示意图

安装图

1.地暖热泵热水机组

地暖系统，顾名思义，通过从地面提供热量来补偿建筑物的热量损失，维持室内温度，提供舒适温暖的环境。地暖系统主要通过辐射向建筑物供热。

低温热水地板辐射供暖是一种理想的供暖方式。它采用低温热水作为热媒，通过埋在地板内的塑料管对地板进行加热，将热量均匀地辐射到房间。

地暖热水系统安装方式

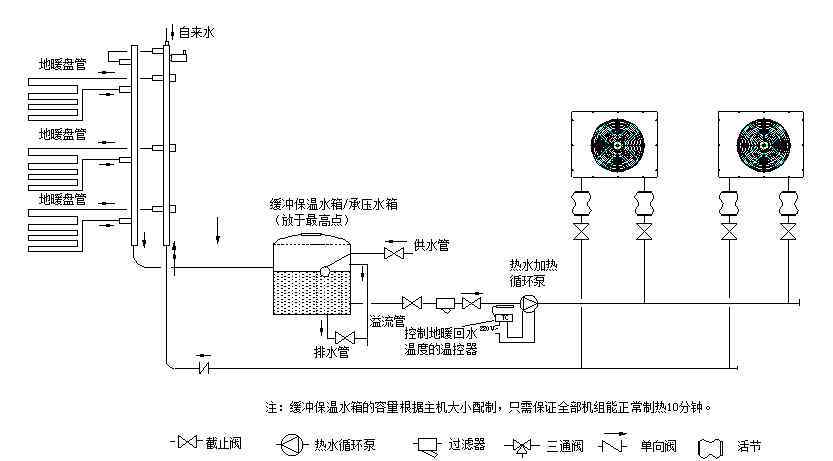

间接加热模式

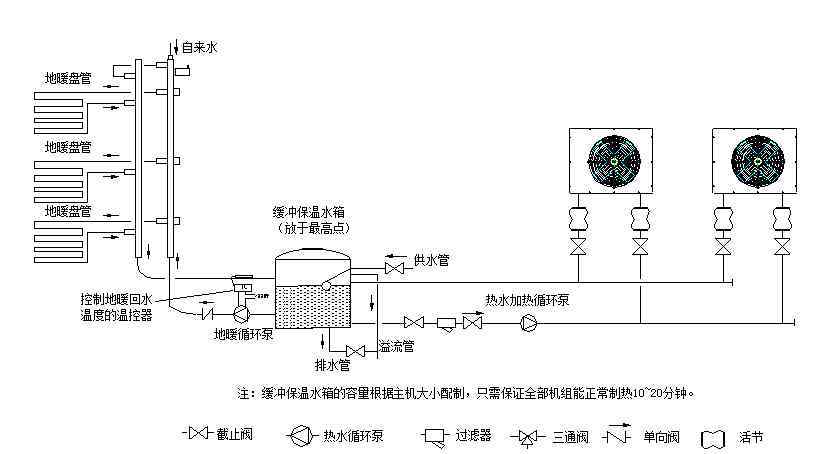

直接加热模式

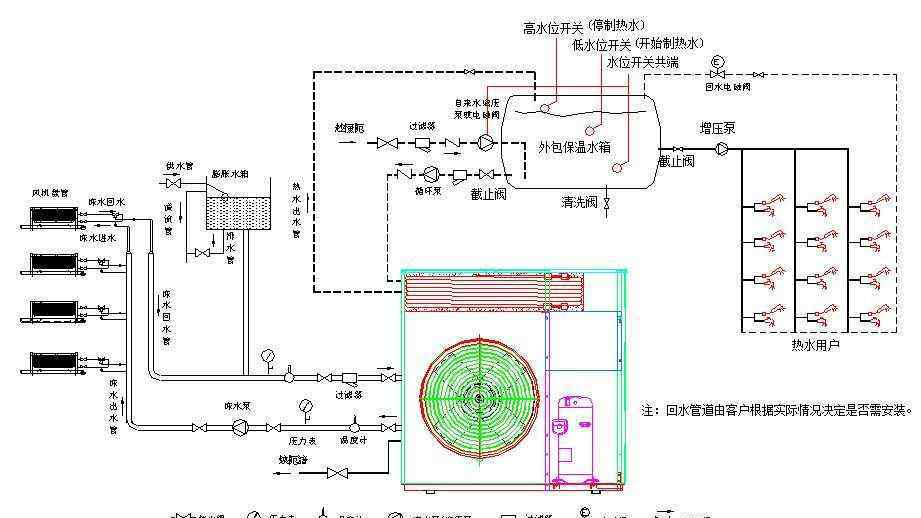

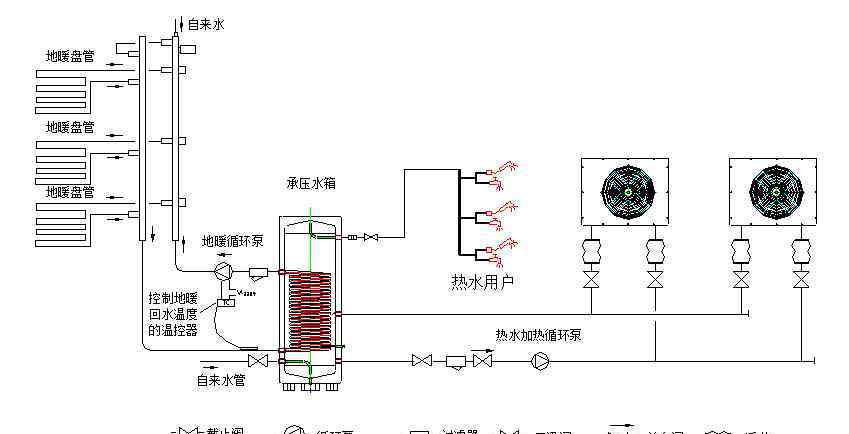

供热和生活热水共享模式

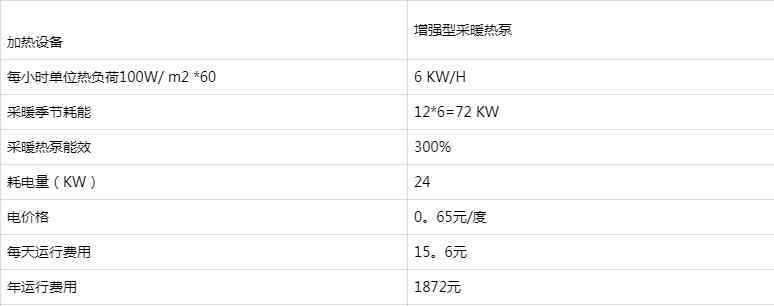

地暖热水系统运行成本分析

生产供热热水的供热设备燃料费。

热泵供暖按每个供暖季节每天12小时、4个月或120天计算。

热泵供热机组的运行工况按该地区冬季平均温度3.5℃计算

废水源热泵热水机组废水源热泵热水机组

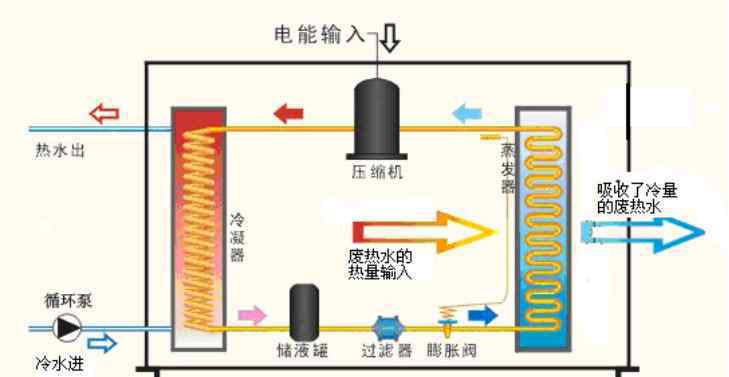

它是利用水温恒定、容量充足的废热水，通过热水机组将这部分热能整合起来加热低温热水的技术。

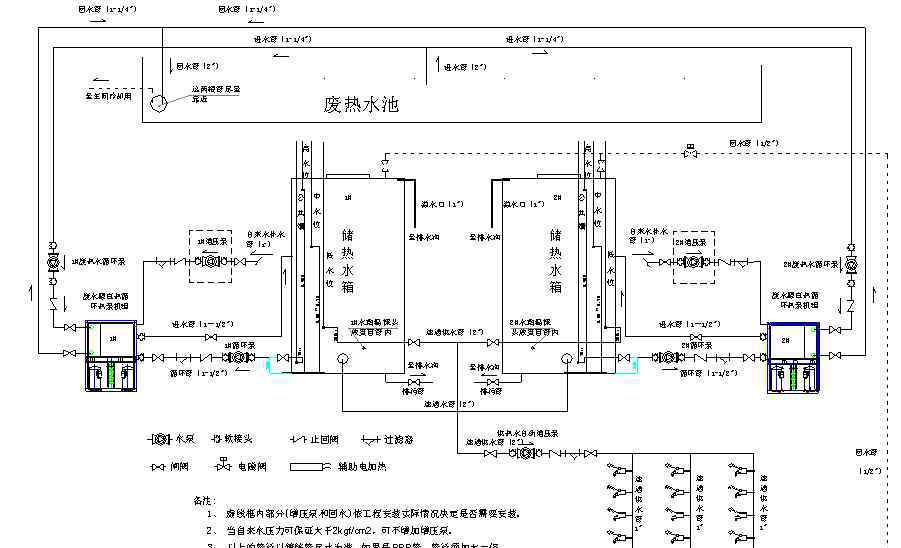

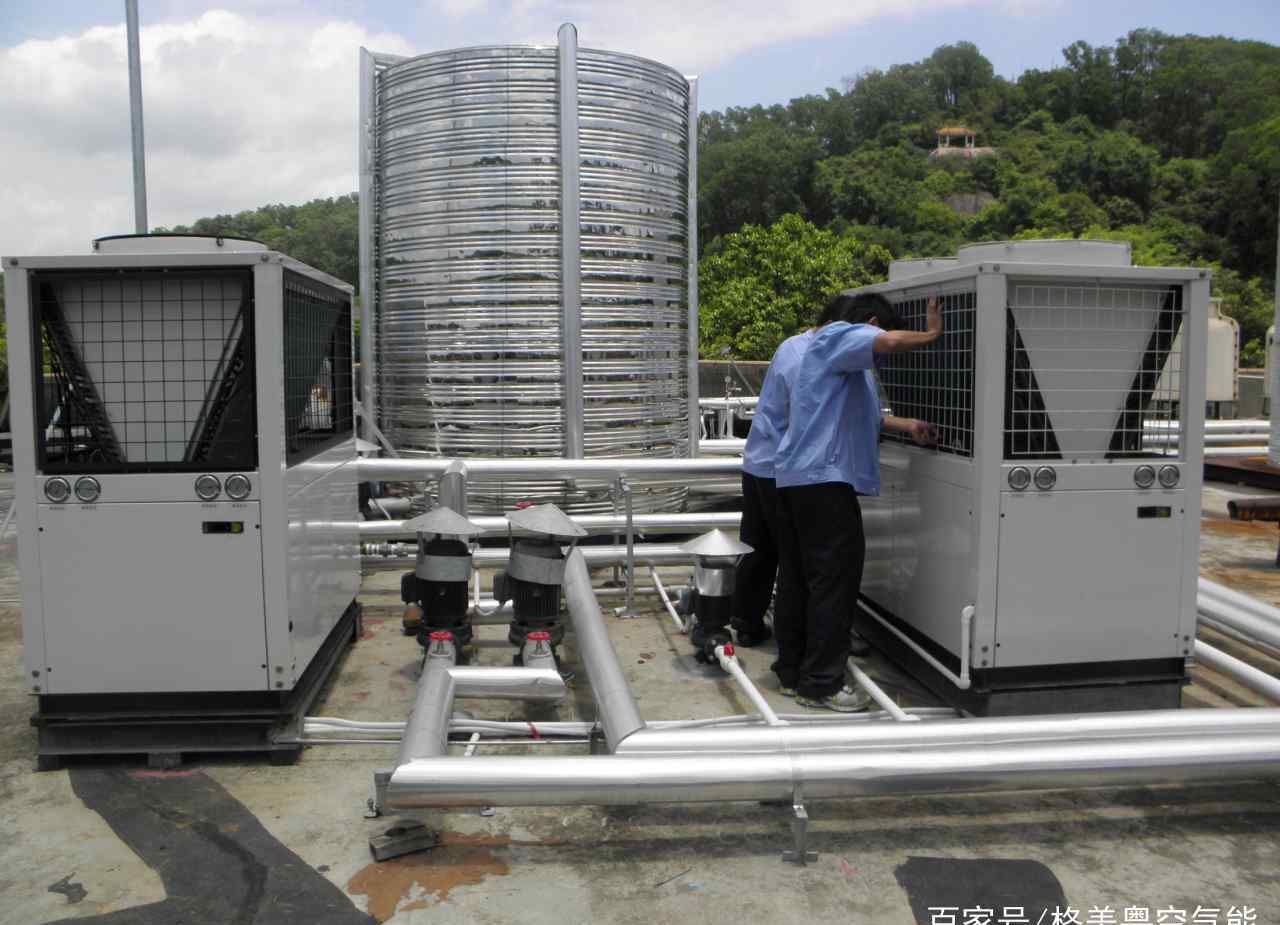

废水源热泵工程案例

特点:

1.制造热水的能力不受环境影响。

2.由于废水源水温高，机组能效高。

3.废水源水温受工厂工作量影响，水温变化复杂，温差大。机组运行负荷波动较大。

超低温热泵热水机组

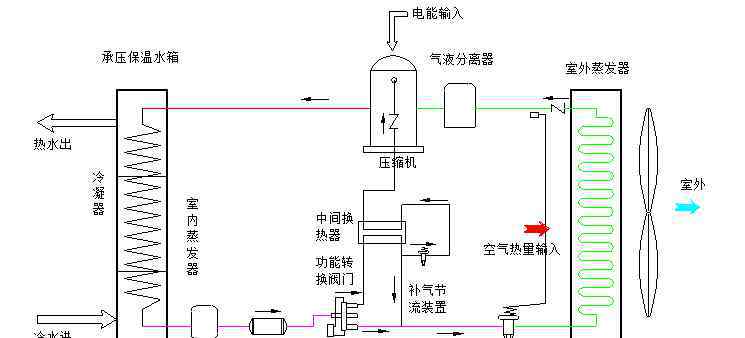

为了改善普通压缩机在低温环境下排气温度高、制热能力低、能效低的现象，开发了低温送风热泵技术，该技术主要由功能转换阀、中间换热器和送风节流装置组成。

主要功能和能力:

常温制热水:当设备需要制热水时，压缩机运行产生的高温高压气态制冷剂会通过热水器散热，被水吸收，制取生活热水；冷凝后的液态制冷剂通过阀门的正常流路进入节流装置进行功能转换，形成低温低压液态制冷剂，冷能通过空气体换热器和风扇排放到大气中。

低温制热水:当环境温度低于5℃时，压缩机运行产生的高温高压气态制冷剂通过热水器散热，被水吸收，制取生活热水；冷凝后的液态制冷剂由阀门分流进行功能转换，流路转换为两路。主通路使大部分完全过冷的液态制冷剂通过主节流装置，并通过空气体换热器和风扇将冷量散发到大气中；在二次回路中，一小部分完全过冷的液态制冷剂通过供气节流装置，冷量通过中间换热器与冷凝的液态制冷剂中的热量进行交换；两种蒸发的气态制冷剂进入一个特殊的气液分离器，在第二个循环中被压缩机混合和吸入。

特点:

1.在-25℃的低温环境下，可以正常生产热水。

2.成本高。受压缩机制造商技术的限制。

3.该装置有许多备件。

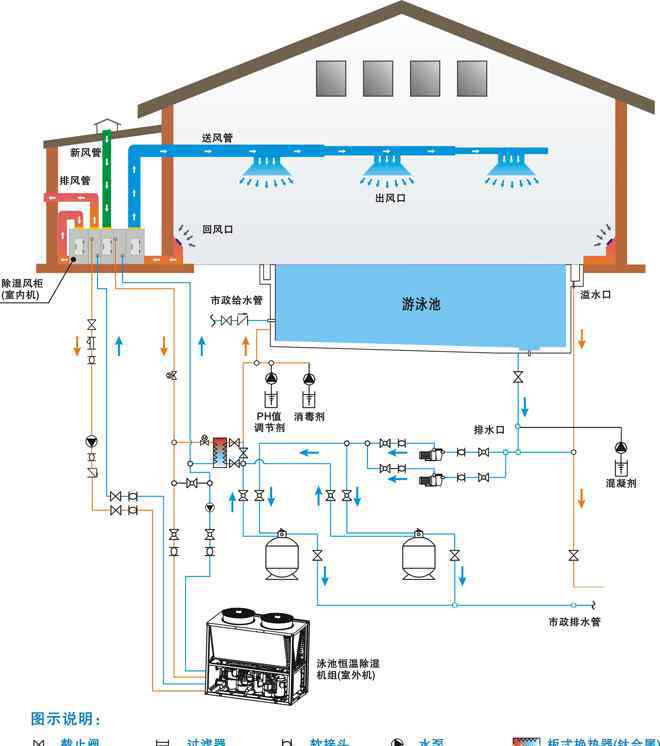

游泳池热泵热水机组

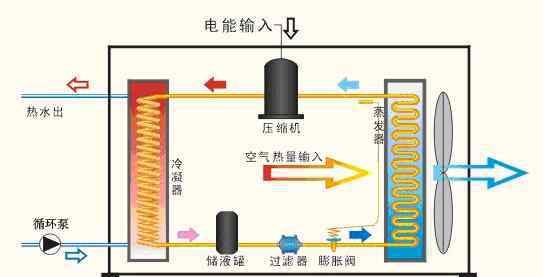

游泳池热泵装置主要由蒸发器、压缩机、冷凝器和膨胀阀组成。

通过让工质不断完成蒸发→压缩→冷凝→节流→再蒸发的热力循环，将环境中的热量传递给水

特点:

1.应使用特殊的冷凝器-钛枪或钛线圈。

2.游泳池水温27~30℃。由于热水温度低，该机组能效高。

3.所有采用的附件应为特殊附件，并应耐酸碱。

袁爽热泵热水器机组

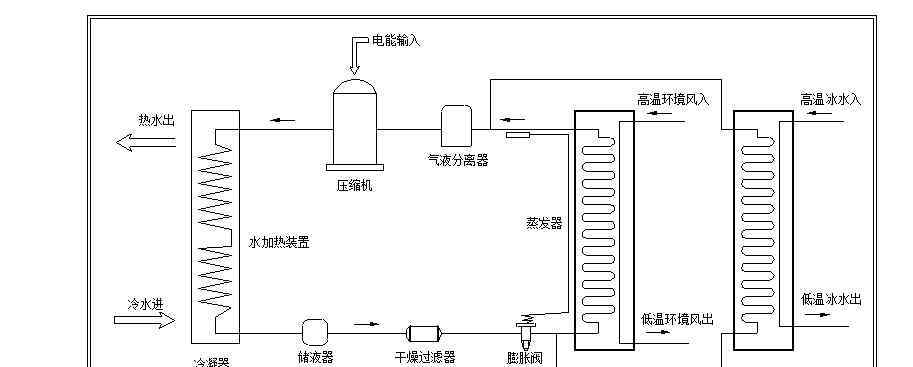

组成:主要由冷水回收装置、蒸发器、压缩机、冷凝器和节流装置五部分组成。

传热介质重复蒸发→压缩→冷凝→节流→再蒸发的热力循环，实现上述功能。

功能简述

空空气源制热水:当水源温度低于一定温度或

当水源不运行时，热水单元仅接收来自环境的水

空从气体中吸收热量。

空空气源+热水生产水源:当水源温度高于一定温度时

当水源运行时，热水机组同时从环境中启动

空气源和水源或单独从水源吸热

数量。

用途1:热池:热泵热水机组对热池进行加热，在加热过程中进行“冷回收”，回收的冷量用于冷池。冷池:热泵热水机组加热热池时，回收的冷量冷却冷池。

用法2: 空冷却水冷却:热泵热水机组从空冷却水吸热，加热生活热水；同时由于空调节导致冷却水温度下降，可能无法启动冷却塔风机节能。

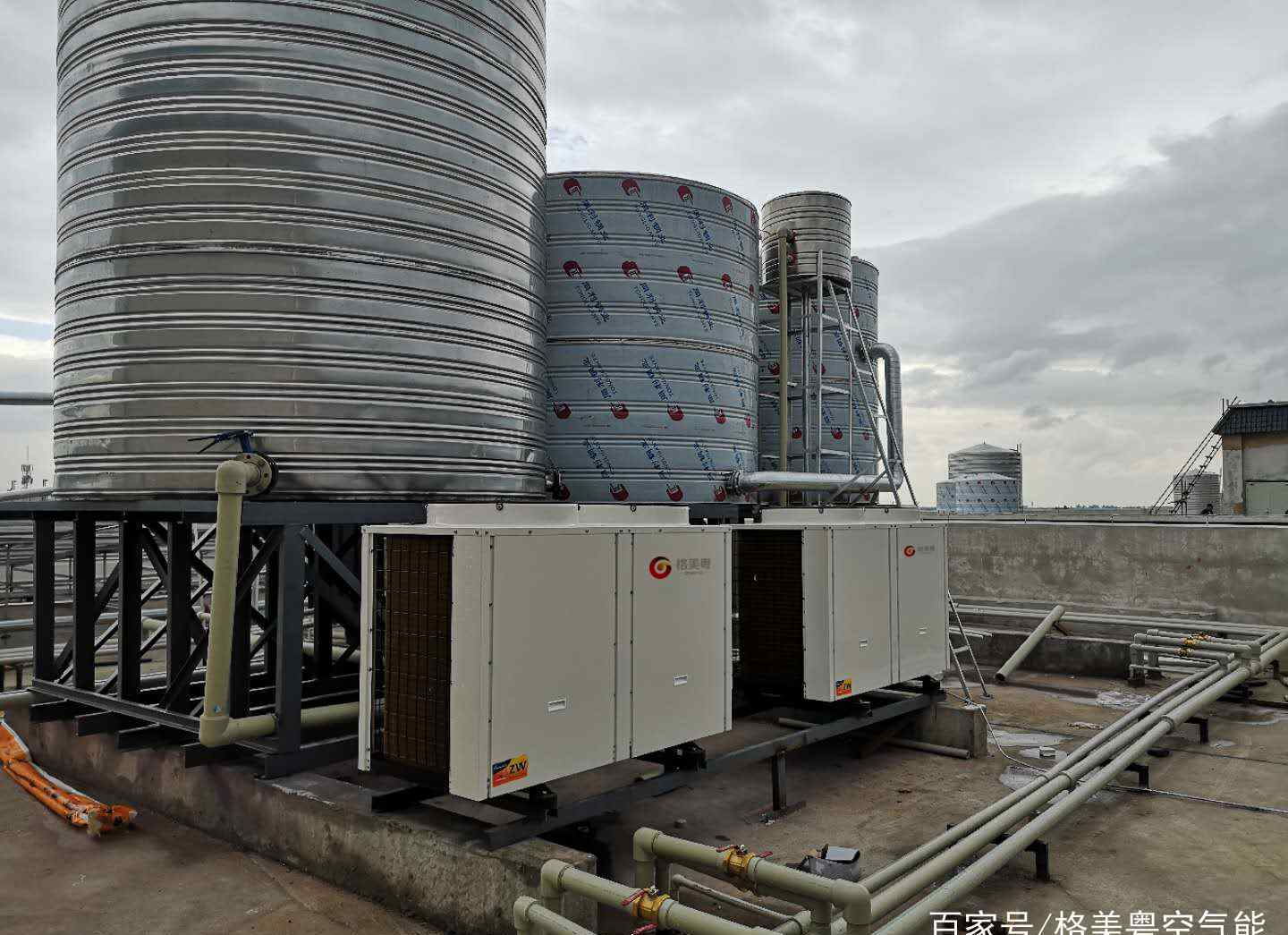

袁爽热泵热水机组工程实例
