三维立体图怎么看 如何用CAD测量三维立体图的体积？【AutoCAD教程】

注意我

主题

★

在CAD中，二维图纸可以测量体积，那么如何测量三维立体图的体积呢？当然有专门的工具，对于不规则图形计算体积方便很多。具体方法如下:

首先:使用massprop命令

在命令行输入massprop命令，按Enter键，在选择对象时提示选择要查询的体积的3D实体。参考下图:以100X100X100的立方体为例。

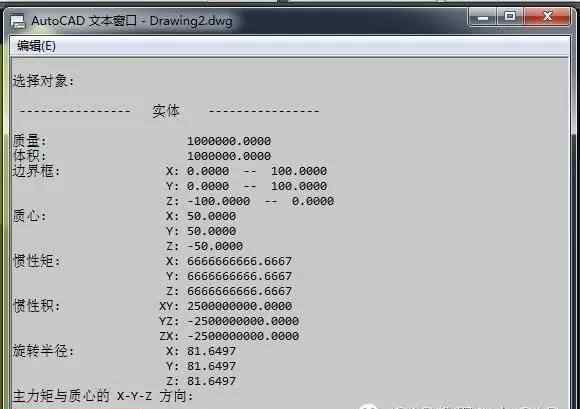

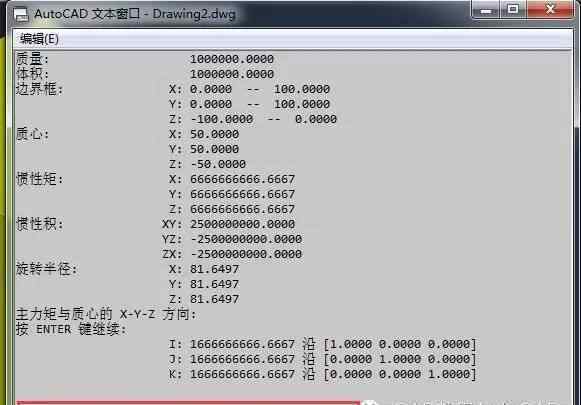

选择实体对象后，按回车键，会弹出一个文本文件，上面有所有信息，可以根据文本内容获取所需数据。这时命令行显示:回车继续，记录数据后回车。

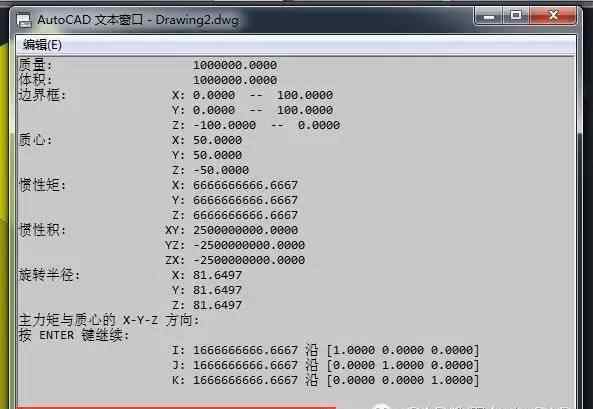

此时，命令行还会询问您是否要保存此信息

按回车键，然后选择y保存。默认是不保存。如果不保存，可以直接进入。

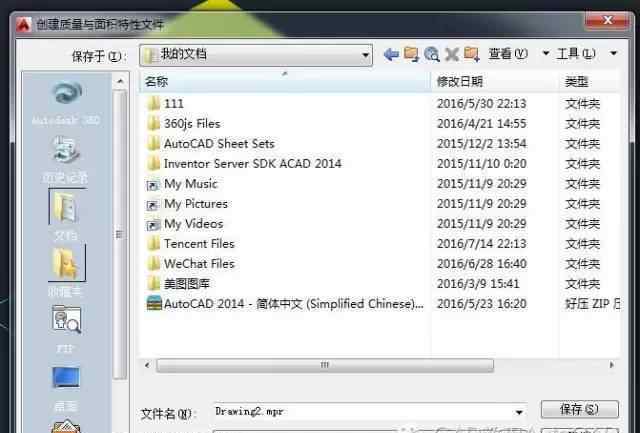

指定保存路径和名称

第二种方法是通过菜单栏:工具中的查询-区域/质量特征。功能和上面第一个一样，只是开启方式不同。

★
