在这个互联网时代，每个家庭都需要使用网线，所以他们应该学会如何连接网线插座。网线水晶头的连接方式主要有两种，一种是并联方式，一种是交叉连接方式。下面武汉装饰网的小系列，带你了解一下怎么连接电缆插座，怎么连接电缆水晶头。

一、网络电缆插座连接

1.我们这里所指的网线插座的正确名称应该是网线模块，一般用作室内墙上的网线插孔。

2.目前家里一般都用双绞线，分为T568A和T568B。信息模块端的接入标准分为T568A和T568B。我们的网线插座或网线接头只能接在A和B中的一个，如果一端接错了也不会有反应。

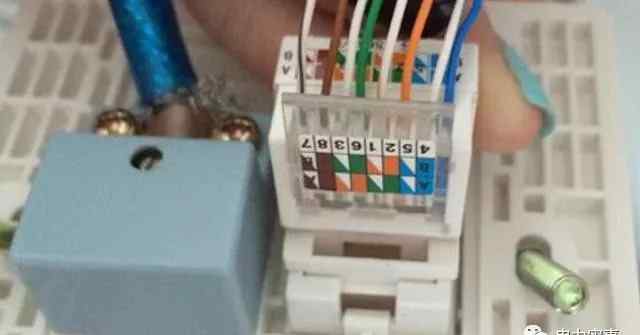

3.在正品网线插座上，八个连接卡口除了指示568A标准和568B标准两种连接方式的色码外，每个内部端子和前针都有对应的序列号，插座上的各种色码非常清晰，易于识别。布线时，只需要将双绞线中的每一个颜色对驱动到对应色码的卡口即可。

网络电缆插座的接线步骤:

第一步:用剥线工具或压线钳的刀具，剥去下线头处约10 cm长的双绞线外护套。四个双绞线暴露在外。

第二步:开始打线。先不要拆开每一对线对，要事先把对应的线对压入引线键合柱中才能拆开。根据信息模块上显示的颜色代码选择我们首选的线序模式。

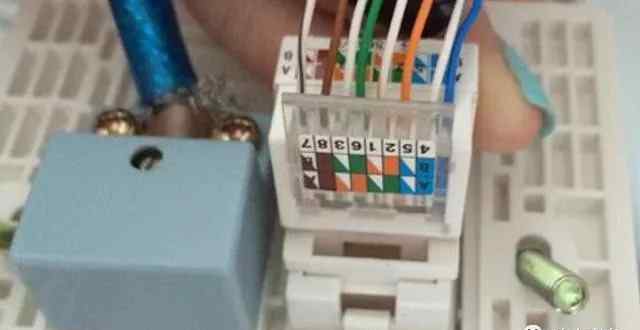

第三步:将所有电线压入每个插槽，用工具按压模块和电线，用力向下按压，将电线夹在模块中，并切断多余的头部。

第四步:将有线信息模块安装在86盒的面板上，这样就安装好了墙壁网线插座。

第五步:切断冗余线路后，将有线信息模块安装在86盒面板上。好的网线插座后面有一个护线卡，稍微拖一下就能保护网线不掉。但是大部分都没有线缆保护卡来保护网线插座，所以在将网线插座放入墙壁和插座面板上时要注意不要拉网线。

注意！！

1.有的网线纠结四条白橙绿蓝棕主色线，而不是白色等混合白线和主色线。所以在拆其他线之前要注意每组的两条线。否则，你无法知道这四条白线中哪一条是白橙、白蓝、白绿和白棕。

2.每次分离后，先不要压线，等所有的线都放好，用同一个线夹一根一根的走线。

3.绑线钳可分为内外两部分，外部分较长，所以外部分多余的线被打中后会被切断。因此，如果外部意外地放在网线插座内部，网线就会被切断。

二、如何连接线缆水晶头

线晶体连接:

1.电缆连接器有两种连接方法，一种是直接连接方法，另一种是交叉连接方法。

2.交叉线的方式是一端采用568A标准，另一端采用568B标准。

3.平行线的做法是两端都是568A标准或568B标准。

4.交叉线的做法是:一端采用568A标准，另一端采用568B标准

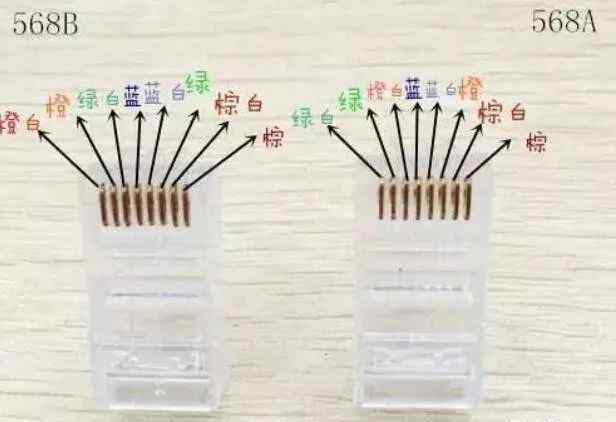

5.T568A的连接方式:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

6.T568B的连接方式:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

网线水晶头的连接步骤:

1，1-3，2-6交叉连接。双绞线虽然有4对8芯，但实际上网络中只使用了其中的4对，也就是水晶头的引脚1、2、3、6，分别起到接收和发送信号的作用。该交叉网线的芯线排列规则如下:

2.网线一端的第一针与另一端的第三针连接，网线一端的第二针与另一端的第六针连接，其他针可以一一对应。这种安排通常被称为“交叉线”。例如，当线的一端按白绿、绿、白橙、蓝、白蓝、橙、白棕和棕色的顺序排列时，另一端应从左到右按白橙、橙、白绿、蓝、白蓝、绿、白棕和棕色的顺序排列。

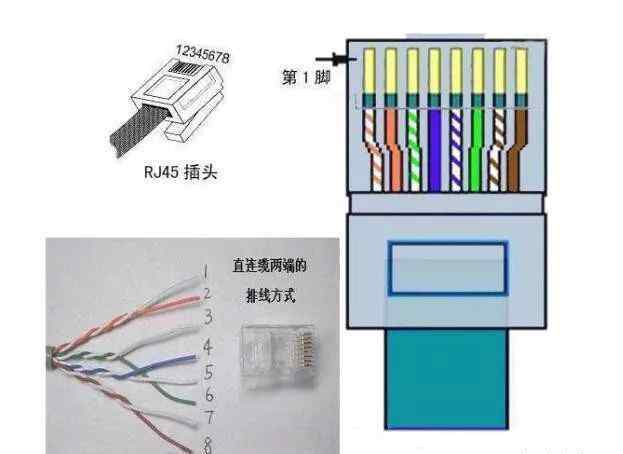

3.100M连接。这是制作网络电缆最常用的规则之一。100M连接意味着可以满足100M带宽的通信速率。虽然它的连接是一一对应的，但是每只脚的颜色是固定的。具体来说:

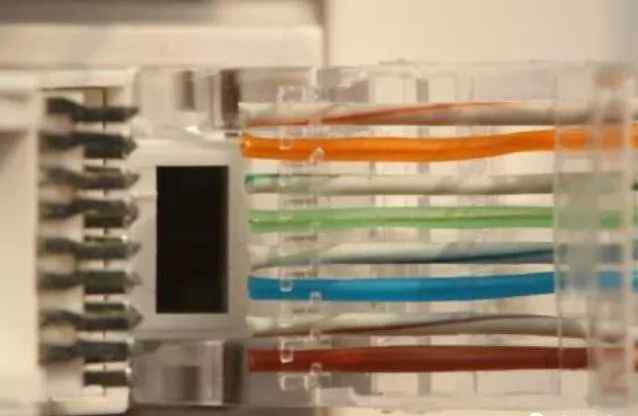

4.第一英尺-橙-白、第二英尺-橙、第三英尺-绿-白、第四英尺-蓝、第五英尺-蓝-白、第六英尺-绿、第七英尺-褐-白、第八英尺-褐，从中我们可以看出网线的四对芯线并不都是相邻排列的，第一

5.这种接线方式也适用于集线器与工作站计算机的连接，即适用“直接接线”的范围。

6.焊线从下面开始。首先，剥掉网线的外皮。这一次，可以剥离更长时间，以便于背面的焊线。四个双绞线暴露在外:

7.将导线分成左右两组，按照A或B的方法将相应颜色的导线夹在模块的相应位置:在打线之前，我们再来了解一下这个打线工具:这是打线工具的头部，金属侧是剪刀状的头部，可以剪掉多余的线端。

8.从下面开始打线，用工具压住模块和导线，用力往下压，将导线夹在模块内，剪掉多余的线头。

网线水晶头连接注意事项:

1.如果连接的两端处于不平等的状态，请使用并行线路，例如，计算机连接到路由器或交换机。

2.如果两个连接的设备相等，请使用交叉线，例如，计算机连接到计算机。

3.连接所有相同的电缆是可以的，因为一般网络电缆只使用1.2.3.6，其他电缆即使没有连接也可以使用。
