千层饼图 LAF | 麦克哈格：我才不是只会摊千层饼呢！

说到伊恩·麦克哈格，你只知道地图叠加法？那你可能出局了！

事实上，在他WMRT工作室的专业实践和他在宾夕法尼亚大学的学术工作中，他使用了许多其他的表达方法，如地图、剖视图、鸟瞰图、框图、绘画和照片！

*在此水平浏览

*在此水平浏览

*在此水平浏览

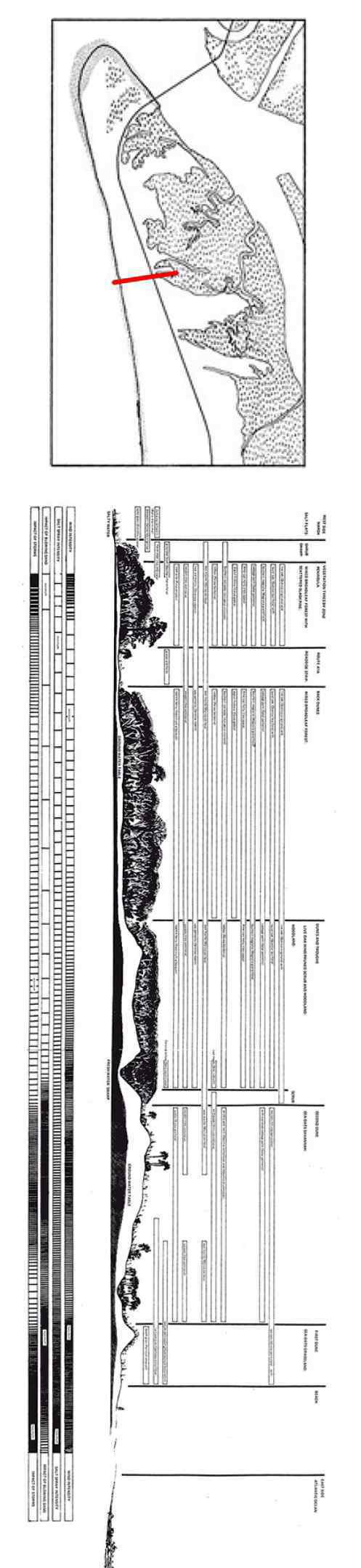

阿米莉亚岛的横截面

慧锐通

剖面左侧是一片沼泽。图为岛屿的海滩和沙丘结构，说明植物群落与地形的关系。虽然它只是位于长角北侧的从海滩到沼泽的一个狭窄的横截面，但它显示了阿米莉亚岛上植被的所有组成特征，同时也表明了地下水位、风力强度和风暴的影响。

第四景全景——鸟瞰透视图

让无数设计师头疼的鸟瞰优势在于全景。

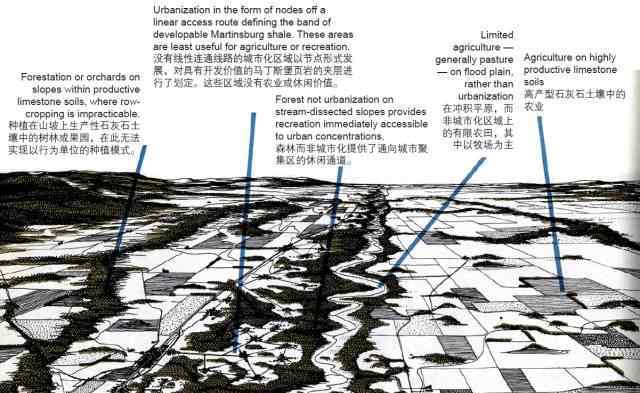

波托马克河流域

伊恩·麦克哈格

波多马克项目旨在展示该地区面临的“不稳定的未来”，并指导该地区的“有序发展”。为了实现这一目标，马查尔和他的同事将波托马克盆地划分为五个自然地理区域:阿勒格尼高原、山峰和山谷、大峡谷、皮德蒙特平原和沿海平原。结合地图和横断面，鸟瞰透视图展示了各个区域的不同地形，并指出了各个区域更适合哪种类型的土地开发。

第五，模拟三维效果

框图、数字地形模型和轴测图

Macharg特别喜欢框图。在宾夕法尼亚大学，马查尔与许多地质学家密切合作。即使在他担任景观和区域规划系系主任期间，框图表示技术也是研究生的入门设计课程！

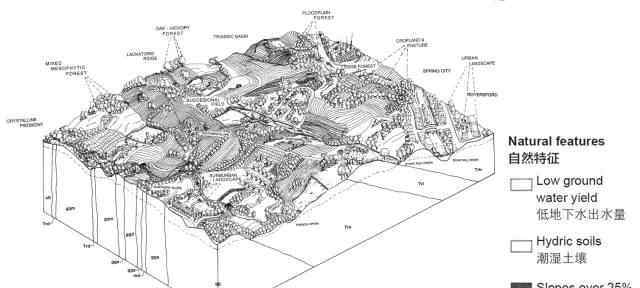

1993年在LARP501课程研讨会上绘制的植被和环境图

宾夕法尼亚大学风景园林和区域规划系金·道格拉斯、肯·凯尔泰、丽莎·迈尔斯、珍妮·汤普森和罗布·斯陶特

该剖面侧重于地下岩石的类型、地形和植被。

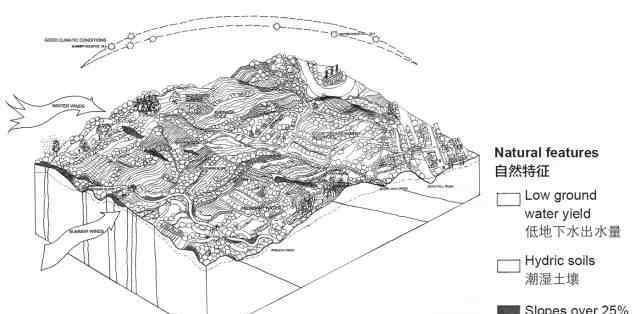

1993年LARP501课程研讨会绘制的自然特征和生境格局图

宾夕法尼亚大学风景园林与区域规划系金·道格拉斯、肯·凯尔泰、丽莎·迈尔斯、珍妮·汤普森和罗布·斯陶特

该剖面图侧重于地下水、气候、土壤和坡度。

灵活而全面的表达

-绘画

绘画是设计最基本的表现形式。你会认识我，每个人都会认识我。和其他景观设计师一样，Macharg也用图片来表达自己的设计理念。

帕蒂仙环境公园伊朗高原盆地展区

爱德华·博伊尔

在这个设计中，Macharg颠倒了他之前的适应性分析步骤。通常，WMRT公司从研究地点的现有景观入手，然后确定各种类型土地的开发潜力和制约因素。这一次，他们开始研究动物园中每个物种栖息地所需的环境条件。这个过程后来被命名为“沉浸式景观”，彻底改变了动物园传统的设计方式。插图显示了动物将如何生活在这些人工设计的栖息地。

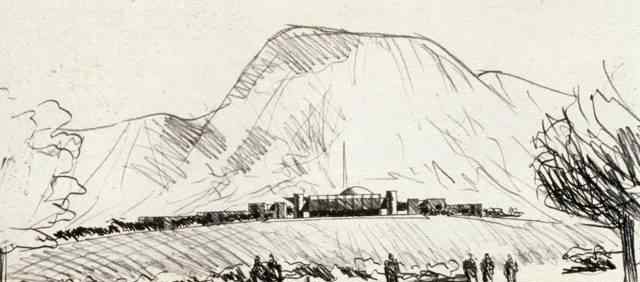

苏岩和新议会大厦的关系

汤姆·托德

这个项目是尼日利亚新首都阿布贾的城市规划。当时Macharg的合伙人汤姆·托德画了很多素描。阿布贾有一座著名的山叫阿苏岩，该项目将阿苏岩定位为新城的视觉焦点之一。从草图可以看出，国会大厦等主要建筑与苏岩的轮廓一致。

7号静止图像

-摄影

马查尔在WMRT的方案报告中使用了许多黑白照片。20世纪70年代初，该公司设计项目和方案报告中的许多照片都是由前规划师安妮·斯皮恩制作的。

安妮·斯宾塞强烈主张在景观设计中使用照片。她指出:“视觉是人类认识世界的方式之一，摄影是思维的媒介，是探索和发现的模式”。

林地生态名录封面

慧锐通

图为WMRT林地项目封面，上图来自安妮·斯宾塞。

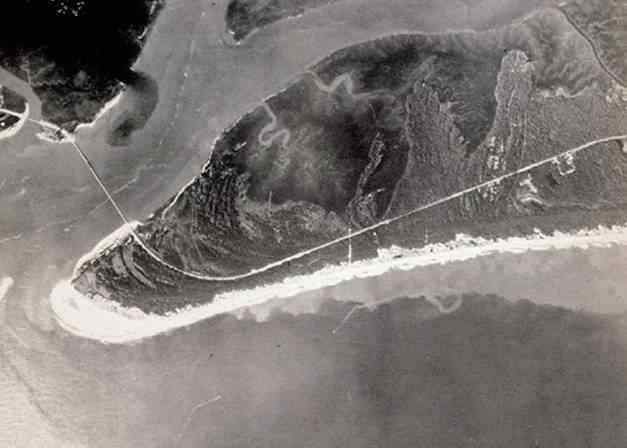

阿米莉亚岛鸟瞰图

巡回赛

安妮·乏展示了阿米莉亚岛的轮廓，连接岛屿和内陆的桥梁，以及在项目规划中发挥重要作用的海滩和湿地。

澳大利亚悉尼港费尔莱特游泳池

斯派恩

图为1989年安妮·斯宾塞在澳大利亚悉尼拍摄费尔莱特游泳池。她把周围的环境抛在镜头之外，专注于捕捉游泳池和大海之间的界面。

摄影是静态的，而摄像是动态的。动画形象是一种非常有效的媒体模式，引导我们飞越空，甚至穿越时间。动态模型向观众展示了变化的过程，可以很好地解释设计师的构思，没有多余的解释。

现在很多设计师都会以视频的形式展示自己的项目，比如著名大事务所的“BIG U”！

大建筑师曼哈顿大U计划演示视频

比亚克·英格斯集团

2012年，美国遭受了毁灭性的飓风桑迪。为了更好地完成灾后重建工作，美国住房和城市发展部组织了一场名为“按设计重建”的全球竞赛。BIG赢了这场比赛。这段视频描述了他们的设计如何适应气候变化造成的自然灾害。

虽然Macharg改进和发展了地图叠加法，使用了很多其他的表达方式，但他强调的出发点是“设计要考虑更多的因素”。他把自己的设计手法称为“生态决定论”和非环境决定论，以此强调复杂动态的相互作用，而不仅仅是指周围的环境。

Macharg不仅可以使用美乐家蛋糕，更深入的探索文章中提到的表达方式，将有助于我们理解Macharg除了地图叠加法之外的其他贡献。

这篇文章改编自

景观设计科学

006“地理设计”

原文来源:弗雷德里克·施泰纳。.复杂性的表达。风景园林，1 ，44-63。DOI: 10.15302/J-LAF-20130602

资料来源:Frederick STEINER。.代表复杂性。风景园林前沿，1，44-63。doi:10.15302/J-LAF-20130602
