前言

机器视觉是发展迅速的人工智能的一个分支。简单来说，机器视觉就是用机器代替人眼进行测量和判断。机器视觉系统通过机器视觉产品将捕获的目标转换成图像信号，并传输到专门的图像处理系统，获取捕获目标的形态信息，根据像素分布、亮度、颜色等信息转换成数字信号；图像系统对这些信号进行各种操作，提取目标的特征，然后根据判断结果控制现场设备的动作。

那么，从以上对机器视觉的描述来看，图像处理和分析软件的作用是非常重要的。目前在工业领域，常用的机器视觉软件有Halcon、VisionPro、LabView、e vision、HexSight、夏洛克等。这些软件各有特色。今天，我们将向您介绍由行业巨头康耐视公司推出的VisionPro软件。

软件介绍

康耐视公司推出的Vision Pro系统结合了世界一流的机器视觉技术，具有快速、强大的应用系统开发能力。visionpro快速入门使用拖放工具来加速应用程序原型的开发。该成果可应用于整个应用开发周期。应用系统采用基于COM/ActiveX的Visual Pro机器视觉Pro工具和Visual Basic、Visual C++等图形化编程环境开发。结合MVS-8100系列图像采集卡，VisionPro使制造商、系统集成商和工程师能够快速开发和配置强大的机器视觉应用系统。

目前，最新版本的VisionPro已经更新到9.2版CR1，但这些版本必须使用硬件加密狗才能正常使用。不过好在早期的8.2版visionpro提供了紧急键功能，可以供我们学习交流使用。

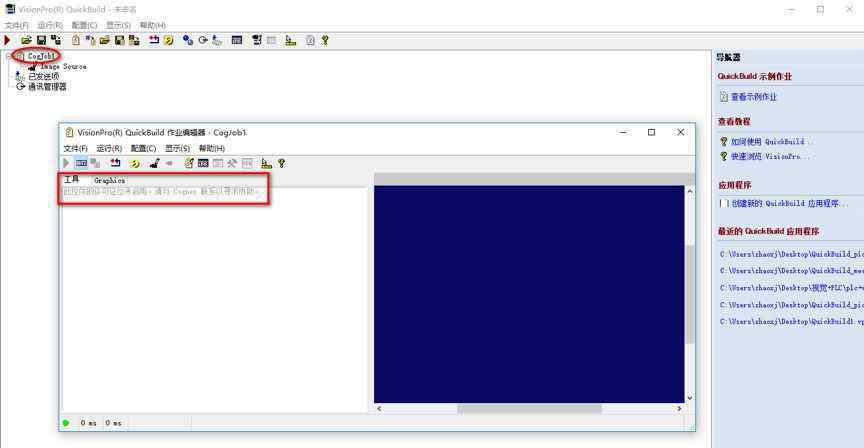

双击上面的图标打开软件，来到VisionPro QuickBuild界面。双击CogJob1，进入作业编辑器界面，如下图。界面提示“该控件的许可证位未启用。联系寻求帮助。”这是因为许可证没有激活。

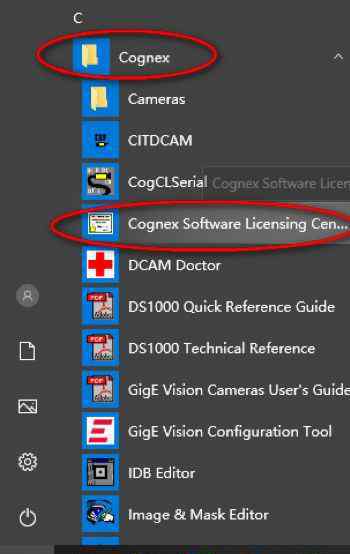

打开电脑“开始菜单”，在康耐视文件夹下找到康耐视软件授权中心

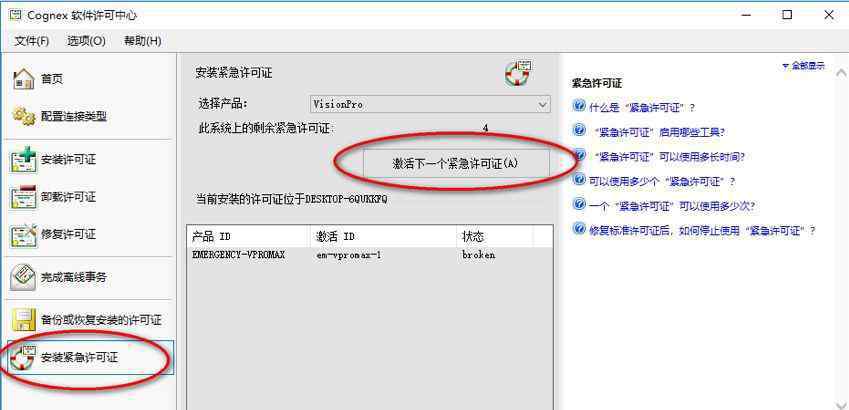

运行软件，进入下面的界面，选择“安装紧急许可证”和“激活许可证”。许可证激活完成后，软件可以正常使用。在这里，我们再次被提醒，该软件提供了五个紧急许可证，每个许可证可以使用三天。如果在项目中使用，请购买正版软件。

获取图像并完成一个简单的应用程序

1.根据下图，首先获取图像

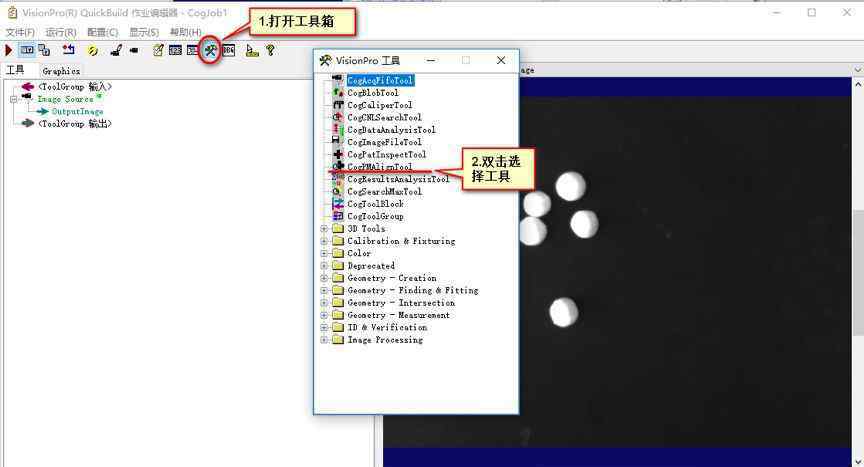

2.添加模板匹配工具CogPMAlign。

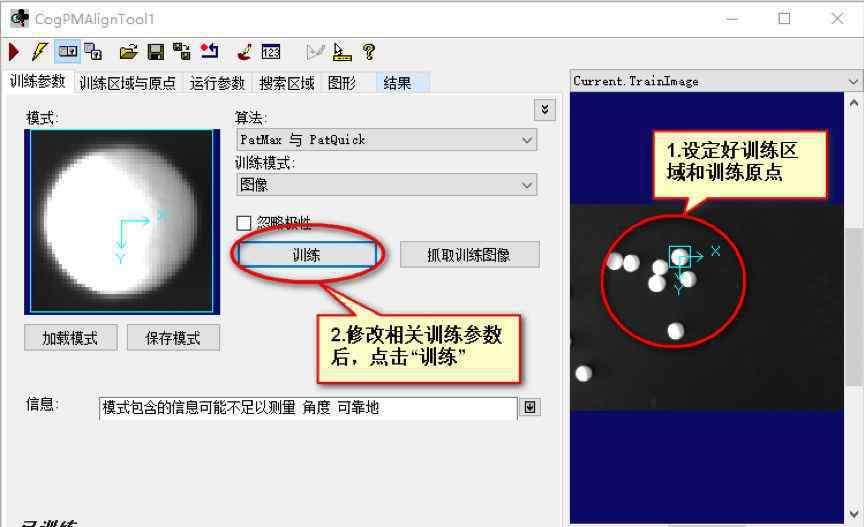

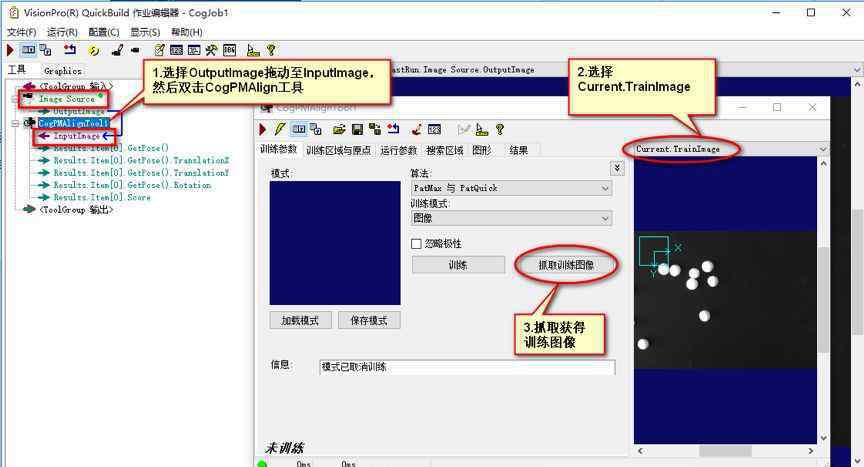

3.获取训练图像，修改训练参数，完成图像的训练。

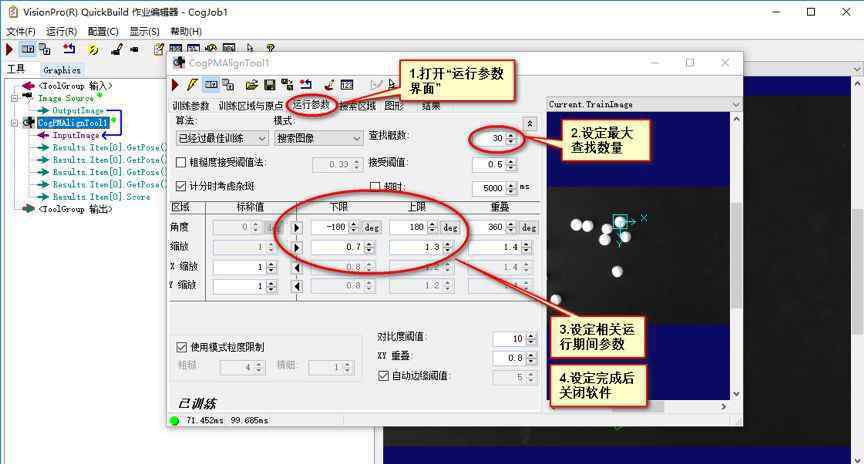

4.修改操作参数。

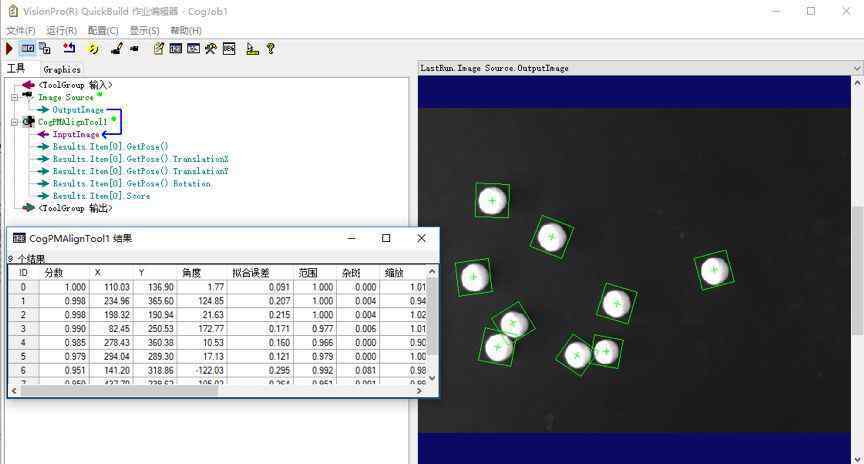

5.该工具的运行结果如下，包括发现的产品数量、产品的运行分数、产品的定位位置坐标等信息。

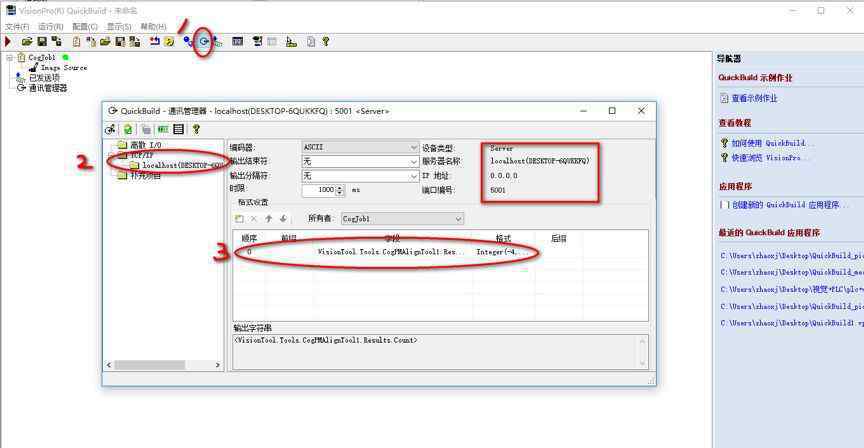

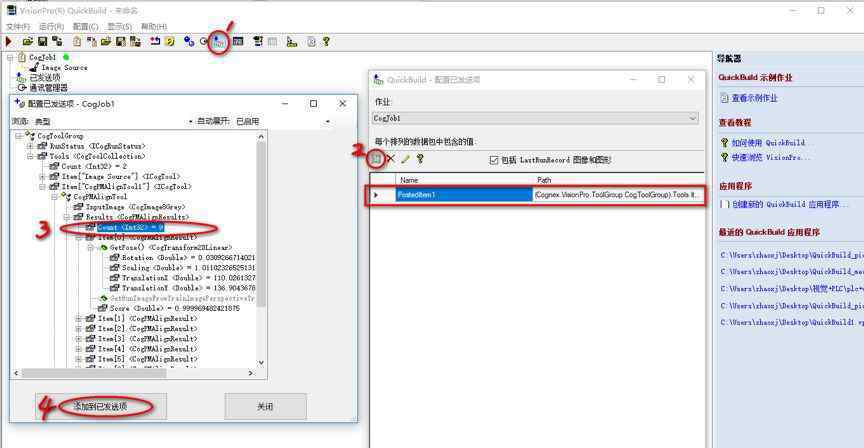

6.完成以下“配置已发送项目”和“配置通信管理器”的设置:

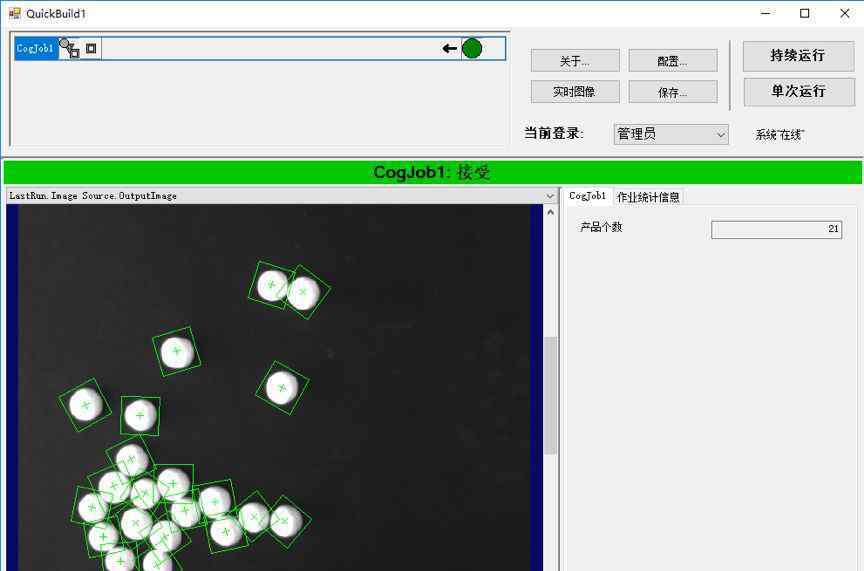

7.保存项目文件并生成最终用户界面。

这样，利用机器视觉完成一个简单的产品计数项目就完成了。

尾声

除了软件部分，一个完整的机器视觉项目还应该包括相机和镜头硬件的选择、照明方案的制定、OK/NG产品的筛选和执行机制等。这里只介绍软件部分。如果您想了解更多或获取软件资源，可以联系我们。
