rs485 对RS485你了解清楚了吗？

1.485总线应该采用什么样的通信线路？一条总线可以连接多少个设备？

RVSP必须用来屏蔽双绞线。屏蔽双绞线的规格与485通信线的距离和连接设备的数量有关。使用屏蔽双绞线有助于减少和消除两条485通信线路之间的分布电容以及通信线路周围的共模干扰。

并非所有的485转换器都能承载128个设备。根据485转换器中芯片的型号和485器件芯片的型号，只能根据指标较低的芯片来确定负载能力。一般来说，485芯片的负载能力有三个级别——32、128和256。另外，理论上的标称值在实践中无法达到。通信距离越长，波特率越高，线径越小，线路质量越差，转换器质量越差，转换器供电不足，防雷能力越强，都会降低实际负载。

2.我为什么要被禁足

只有当指定的共模电压在-7V和+12V之间时，485收发器才能正常工作。如果超过这个范围，会影响通信，严重损坏通信接口。共模干扰会增加共模电压。

消除共模干扰的有效手段之一是利用485通信线路的屏蔽层作为接地线，将网络中的机器、计算机等设备连接在一起，从一点可靠地接地。

3.485通信线路应该如何布线

通信线路尽量远离高压线、荧光灯等干扰源。当通信线路无法避开电力线等干扰源时，通信线路应与电力线垂直，不平行，不绑在一起。应采用高质量的双绞线。

4.485总线为什么要采用手拉手结构而不是星型结构？

星型结构会产生反射信号，影响485通讯。从母线到各终端设备的支线长度应尽可能短，一般不超过5米。如果支线中没有终端，就会有反射信号，对通信造成很强的干扰，所以要去除。RS485设备两端最好连接120ω终端电阻。

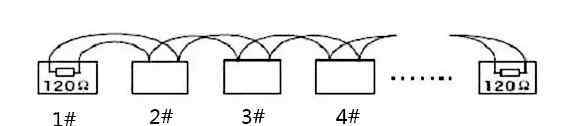

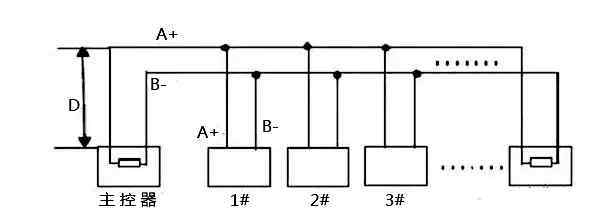

手柄连接如图所示:

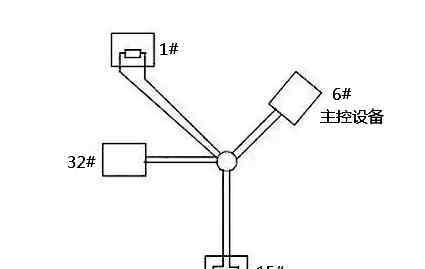

星形连接如图:

5.485总线上的设备之间可以有触点吗？

在同一个网络系统中，使用同一根电缆来尽量减少线路中的接触。确保接头焊接良好，包裹紧密，避免松动和氧化。确保总线有一个单一且连续的信号通道。

6.什么是共模干扰和差模干扰？如何消除通信线路上的干扰？

485通信线由两根双绞线组成，通过两根通信线之间的电压差传输信号，因此称为差分电压传输。差模干扰在两条信号线之间传输，属于对称干扰。消除差模干扰的方法是在电路中增加一个偏置电阻，使用双绞线；共模干扰在信号线和地之间传输，属于不对称干扰。消除共模干扰的方法包括:

采用屏蔽双绞线，有效接地。

强电场的地方要考虑镀锌管屏蔽。

接线时远离高压线，切勿将高压电源线和信号线捆绑在一起。

采用线性稳压电源或高品质开关电源。

7.485总线上什么情况下应该增加终端电阻？

一般来说，不需要增加终端电阻。只有当485的通信距离超过300米时，才应在485通信开始和结束时增加终端电阻。尤其是485总线上设备数量少的时候。当设备数量较大时。

一般不需要增加端子电阻，因为端子电阻会降低485总线的负载能力。球机端子的120ω匹配电阻的连接方式如下:球机端子的120ω匹配电阻可以通过球机底盘上的dip开关拨码连接。当球机出厂时，默认情况下，120ω匹配电阻不连接。接通dip开关的第10位，即可将120ω匹配电阻连接到线路上。相反，如果没有连接120ω匹配电阻，第10位可以关断。

8.实际应用中的问题

在实际建设中，用户经常使用星形连接方式，此时终端电阻必须连接到线路距离最远的两个设备。但由于这种连接方式不符合RS485工业标准的使用要求，当各设备的线路距离较远时，容易产生信号反射、抗干扰能力下降等问题，导致控制信号的可靠性下降。此时的现象是球机完全失控，或者自身运行无法停止。

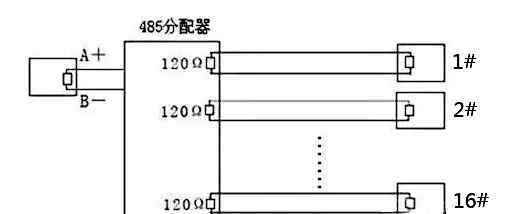

这种情况下，建议增加一个RS485分配器。该产品可以有效地将星形连接转换为符合RS485工业标准的连接方式，从而避免问题，提高通信可靠性。
