吊筋 3分钟搞懂吊筋与次梁加筋

吊杆和次梁钢筋都出现在梁的相交处。很多新手学生在画图的时候会错过画这些杆，或者对吊杆和次梁钢筋的概念不太清楚，认为次梁钢筋就是吊杆。

首先，了解吊杆和次梁钢筋

首先我们来看几个实际的图纸，吊杆和次梁钢筋出现在什么地方，是怎么表达的。

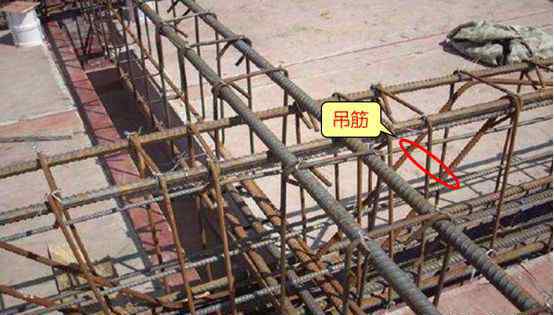

吊杆出现在图中主次梁相交的主梁上，吊杆符号为锭形。图中显示了吊杆的数量、等级和直径。

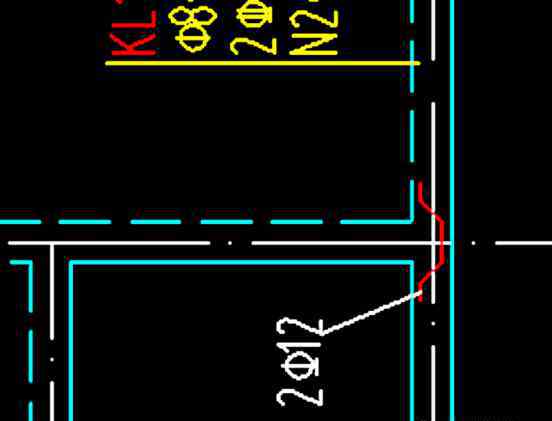

图3和图4显示了在图纸上表示次梁钢筋的方法。

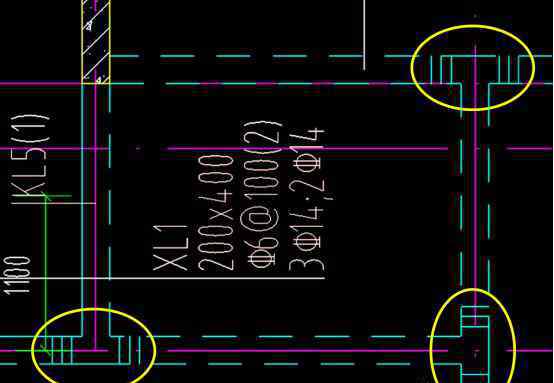

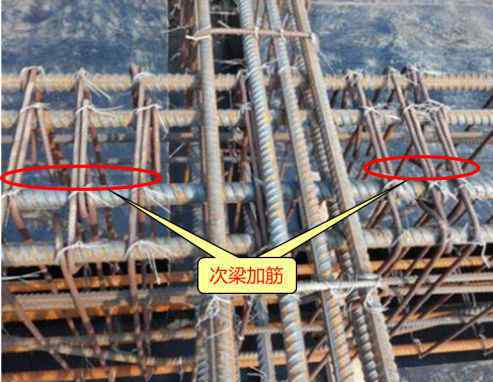

次梁钢筋也在主梁和次梁的相交处。主梁一侧有几条竖线，通常在图中描述配筋信息，如图5所示。

了解平面图中吊杆和次梁钢筋的表达，我们将从实际施工中的三维尺寸来看它们的结构差异，如图6所示。

悬挂钢筋:悬挂钢筋是将作用在混凝土梁构件底部的集中力传递到顶部，提高集中荷载作用下梁的抗剪能力的一种钢筋。它的形状像钢锭，也称为钢锭强化。

简而言之，就是防止交叉产生过大的裂缝，造成结构破坏，钢吊架的作用有利于抗剪。

次梁配筋:箍筋，附着在主梁两侧，也叫梁的附加箍筋，但这在软件里叫次梁配筋，也是一样的。

是主梁上集中荷载的次梁处的结构配筋，作用是承受局部应力，防止下部开裂，作用与钢吊架相同。

摆在我们面前的基本都是吊杆和次梁钢筋，对它们的图纸标注、功能和结构都有一定的了解。

让我们看看平面地图集这一部分的规则。框架的配筋、配筋布置规则和计算依据均来自标准图集，掌握图集非常必要。

1、地图识别

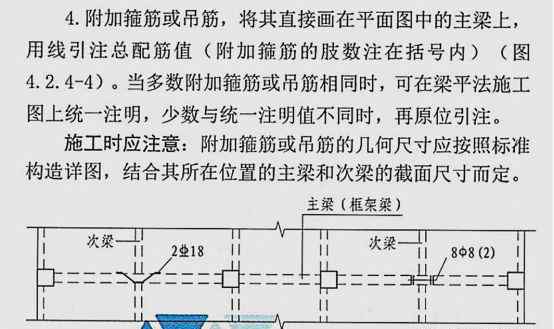

16g101图集第31页给出了绘制标记的方法，如图8所示。

总图按此方法标注。当附加箍筋或吊杆的规格相同时，会在设计说明中说明，但在图纸中没有注明，所以大家在绘图时一定要注意。

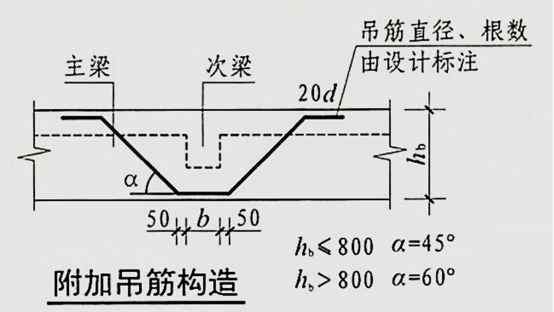

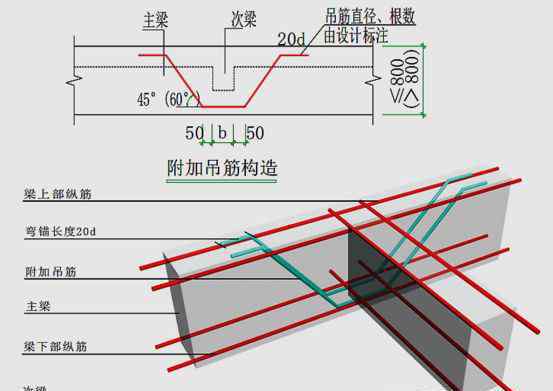

吊杆的结构如图9所示。

当梁高≤800时，钢吊架角度为45°

当梁高> 800时，吊杆角度为60°

为了便于理解，将其转换为三维结构，如图10所示。

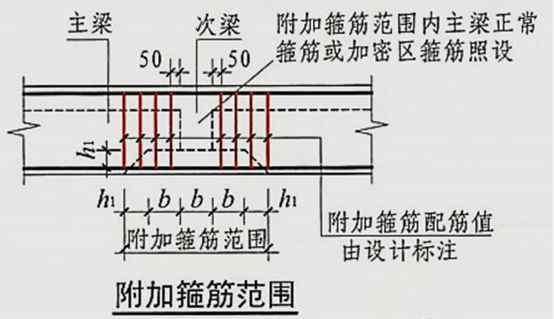

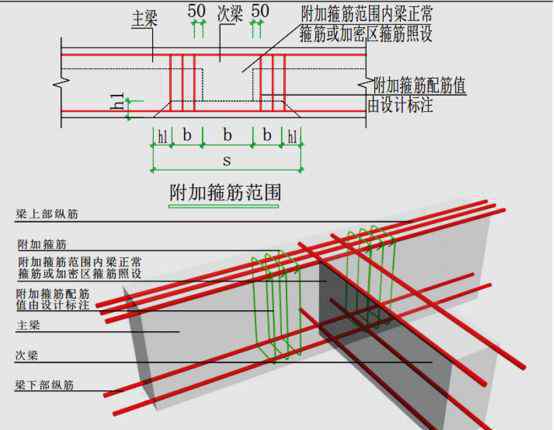

次梁钢筋的结构如图11所示。

箍筋被添加到主梁上。开始的时候，50也一样。梁中其他箍筋不变。它的三维结构如图12所示。

第三，如何处理软件

接下来，让我们看看软件是如何处理吊杆和次梁的加固的。

1.钢制吊架图纸

方法1

该软件具有识别功能。像其他组件一样，可以通过识别加固线和标签来识别它。具体方法如图13所示。

方法2

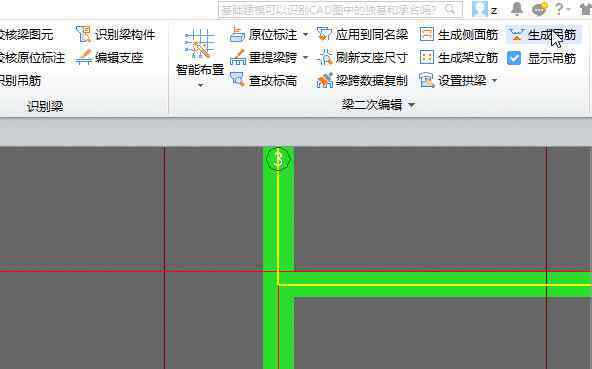

当没有cad图纸，或图纸不够清晰，无法使用标识时。可以采用生成吊杆的功能来达到绘制吊杆的效果，如图14所示。

图14

2.绘制次梁钢筋

方法1

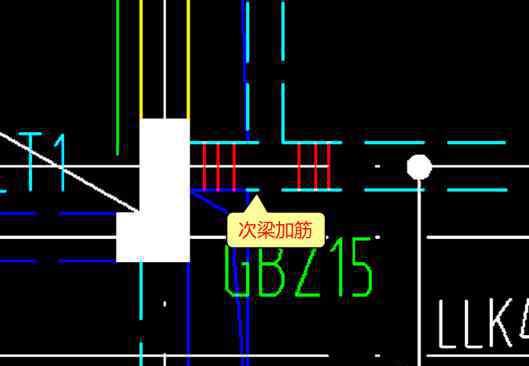

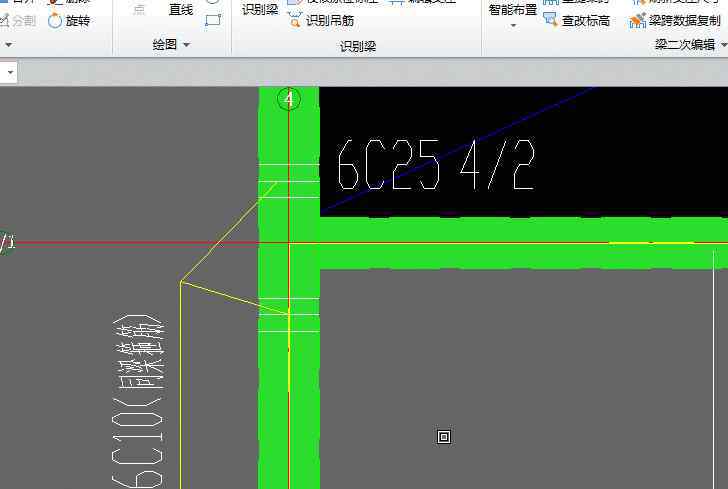

二次梁钢筋在软件中设置在与吊杆相同的位置，识别方法相同，如图15所示。

图15

由于图纸中有汉字，钢筋信息没有正确识别，所以这里采用手工输入法。

软件显示“0 ”;6C10 "，即没有吊杆，次梁钢筋为6个直径为10的箍筋。反之，“2C20；0”是指:2根直径为20的吊杆，无次梁钢筋。

软件将吊杆和次梁钢筋标记在一起，不可用时用0表示。

方法2

这种方法是利用软件中生成钢吊架的功能，在先画梁，原地划线，梁跨正确的前提下，可以一次性加固整栋楼的所有次梁。

图16

通常推荐这种方法，因为软件识别效率低，容易出错。在图纸说明中，次梁配筋是指应设置整个工程的主次梁相交位置。绘制完所有梁后，设置二次梁钢筋一侧方便快捷。

方法3

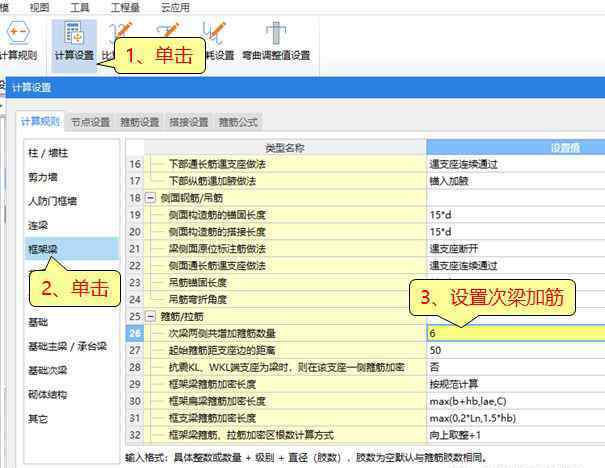

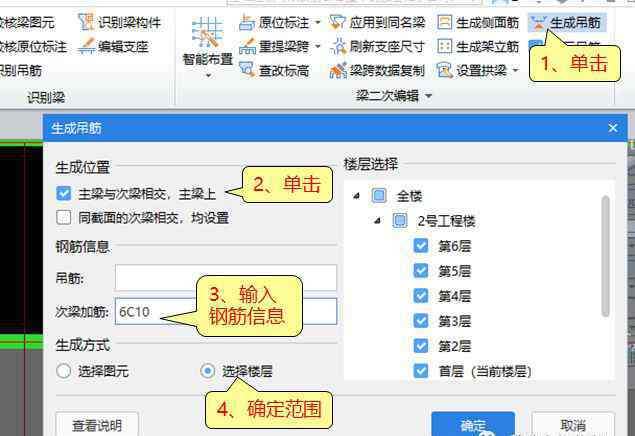

也可以在绘图前设置钢筋信息。绘制的梁将在主梁和次梁的交点处自动生成次梁钢筋。此设定后，也会计算次梁钢筋，但不会显示在视图中。

图17

方法4

在原位标注中输入次梁钢筋。这种方法是在局部需要二次梁加固，或者软件没有正常生成二次梁加固的时候。在原位标注中手工添加，最后会计算出配筋量，对于钢吊架也采用同样的方法。

图18

四、钢衣架用在哪里？

次梁加固在哪里？

对于这个问题，其实只要预算员能看懂图纸，在图纸标注吊杆的地方画吊杆，有次梁钢筋的地方按要求设置次梁钢筋。也就是说，以下是扩展。

众所周知，吊杆和次梁钢筋都出现在主次梁的交叉处，可以抵抗剪力，防止梁产生裂缝。通常图纸上有对次梁加固的要求。

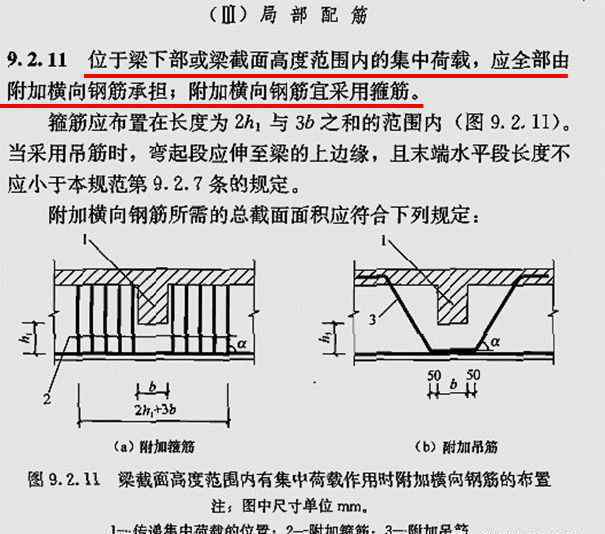

《混凝土结构设计规范》GB50010-2010中规定:

9.2.11位于梁下部或梁截面高度范围内的集中荷载由附加横向钢筋承担；附加横向钢筋应采用箍筋。

图19

图20

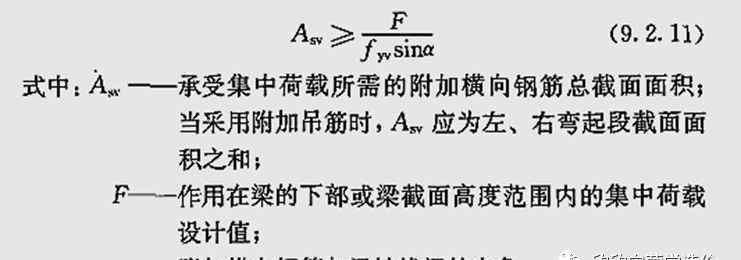

钢吊架按应力公式设计。有兴趣的同学可以研究一下说明书。

在主梁和次梁的连接处应首选附加箍筋。原因是施工方便简洁。如果没有很大的力和重力，选择附加箍筋进行抗剪设计是一个非常好的设计方案。

吊杆由剪切力决定。一般工程会加箍筋，强度不够就换吊杆。

一般可以根据图中的信息进行绘制。

吊杆和次梁钢筋功能相同，但结构不同，可以在软件中同时设置。一般以次梁钢筋为主，应力不足时用吊杆，希望对学生有帮助。

这篇文章最初是老师创作的，张老师的微信官方账号是“旺学成本”。每周一周三周五发实战干货三篇，每周二周四发职场成长两篇。欢迎关注。
