morui MORUI魔睿MG10便携移动电源拆解

随着数码产品的快速发展，各种产品都离不开电源，手机、相机、蓝牙耳机、笔记本电脑、iPod等周边产品太多。一直在消耗能量。但是近几十年来锂电池的能量密度一直没有大的突破，所以移动电源空的出现就像一道闪电，给人们带来无限的动力。今天，我们为您带来一款由深圳莫里科技有限公司生产的MOUI MORI 10000毫安微型移动电源包，具有双USB输出，小巧便携。再来看看性能和做工。

一、魔瑞MG10的出现

黄色纸盒有醒目的logo，深灰色移动电源10000mAh。

盒子侧面从上到下一次密封，有型号容量，输入输出电压等。

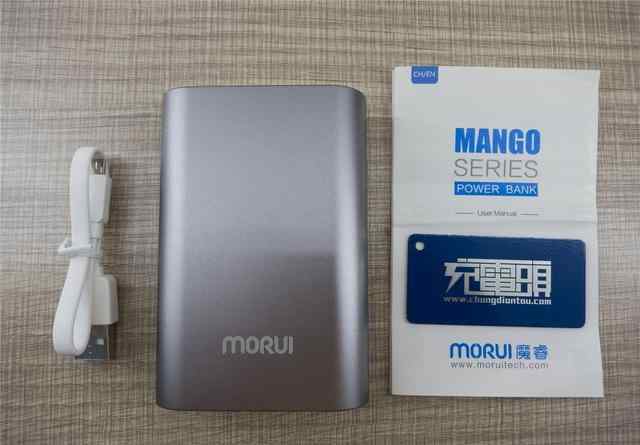

开箱主要配套产品:移动电源、MicroUSB数据存根、产品手册。

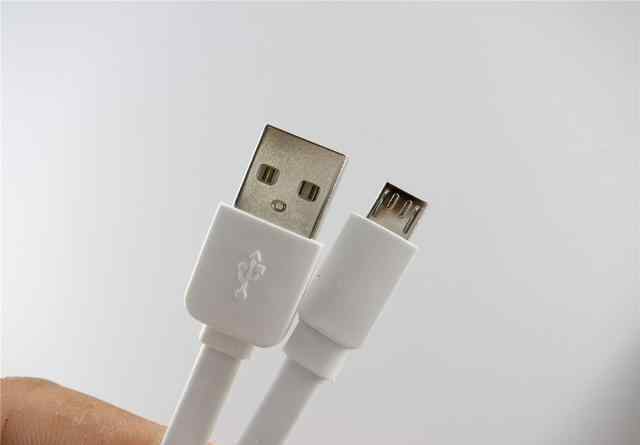

首先看配件。面条线20cm长，手机很方便。

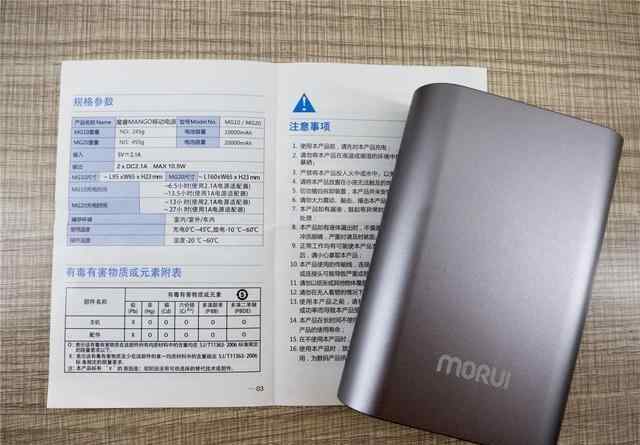

使用说明非常详细，包括产品重量、尺寸和充电时间。

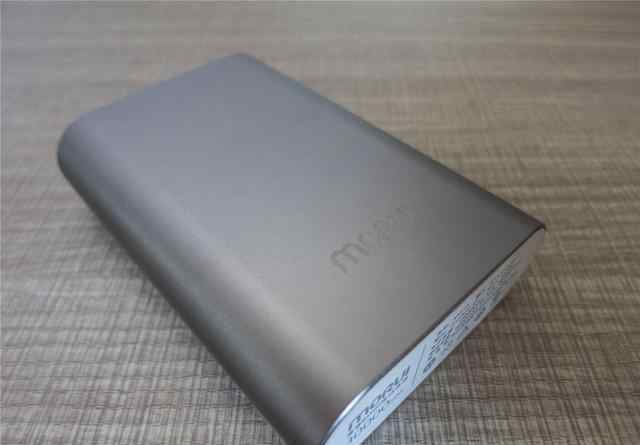

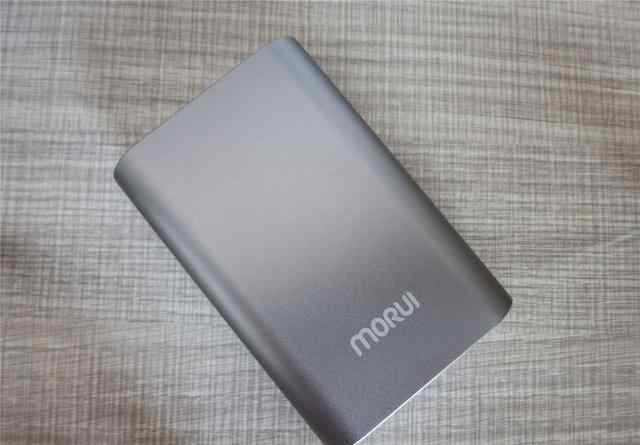

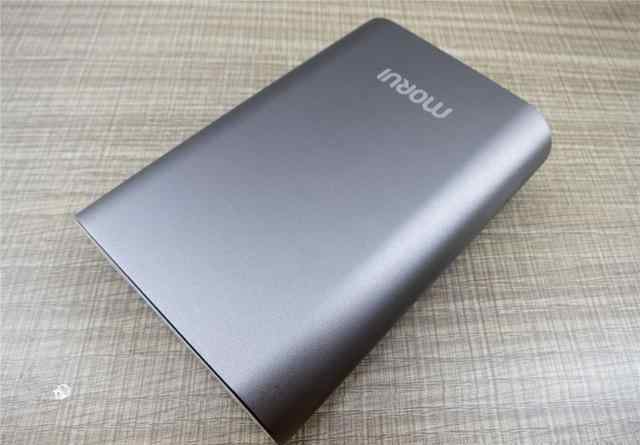

移动电源集成在金属外壳中，外壳采用磨砂材料制成，细腻光滑。

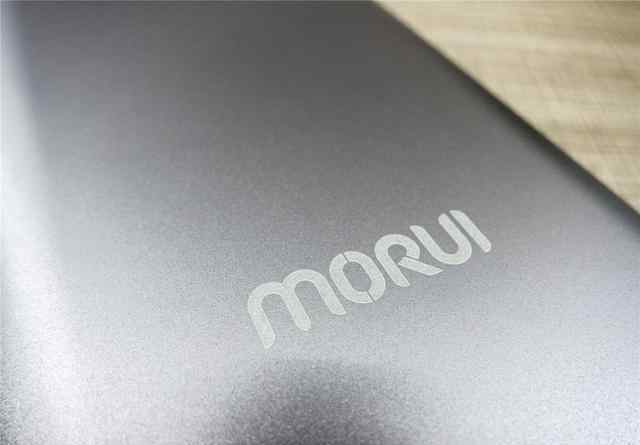

主体印有莫瑞标志，为特写，

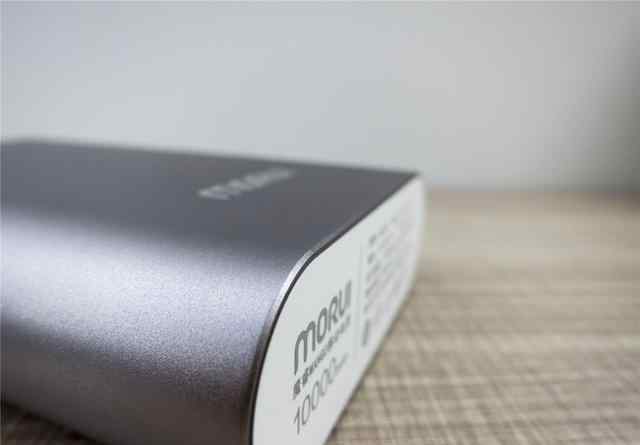

倒角过程在两端面都能看到，细节处理的很好。

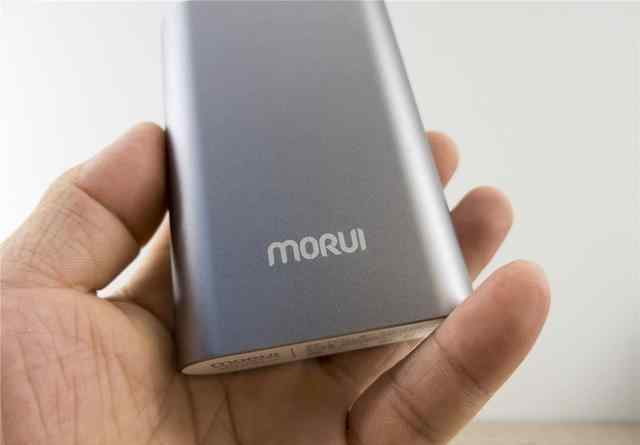

圆形弧边，重量245g，手感舒适。

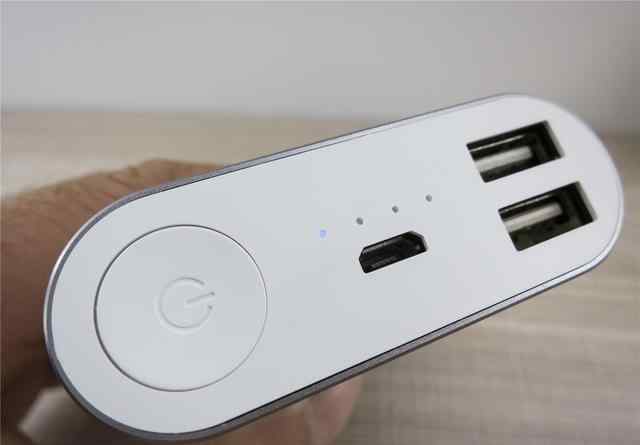

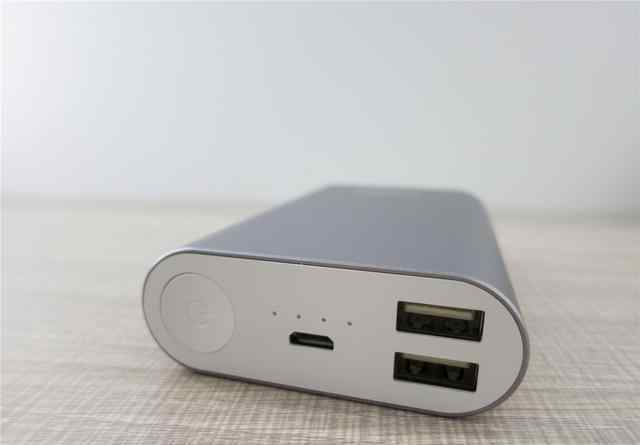

白色输出面板有一个微动开关和一个MicroUSB输入接口。电源显示用四个LED灯，安装两个2.1A传输接口，可以同时给两台手机充电。

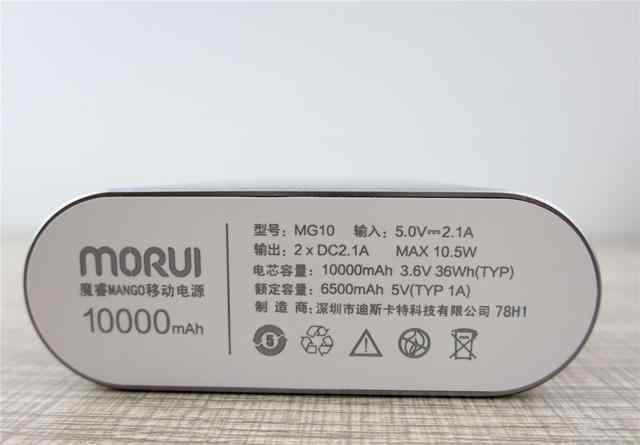

尾端面产品型号:MG10

输入:5.0V/2.1A

输出:2×DC 2.1A

MAX10.5W

电池容量:10000毫安时3.6伏36瓦时

额定容量:6500毫安5V

制造商:深圳市迪斯凯特科技有限公司

轻轻按下开关，LED灯亮。

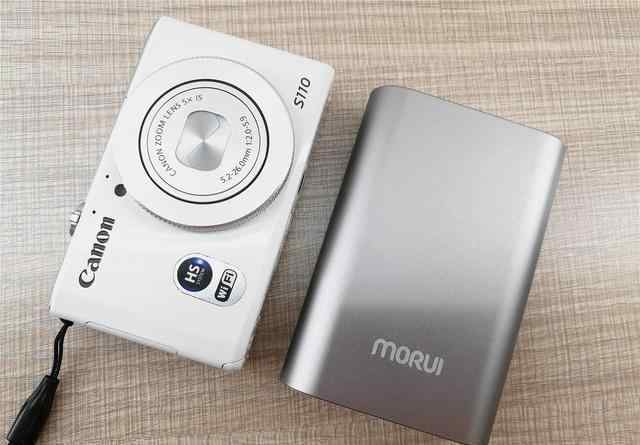

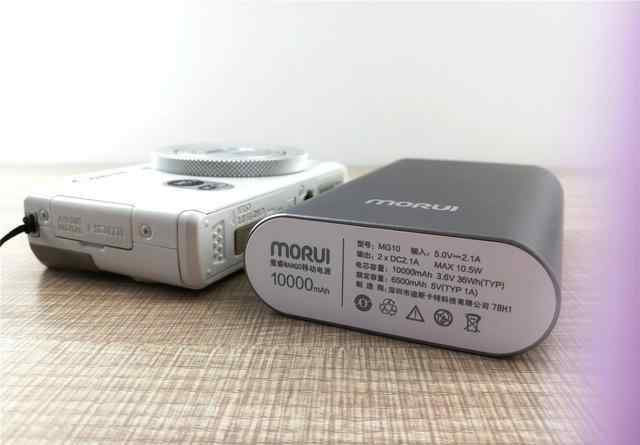

移动电源外形尺寸:95x65x23mm。基本上是18650这样的小单体，接近我用过的佳能相机。

宽度和高度差不多。平时放包充电非常方便。相机这么大的时候，我经常把它放在口袋里，拿出来没有任何问题。

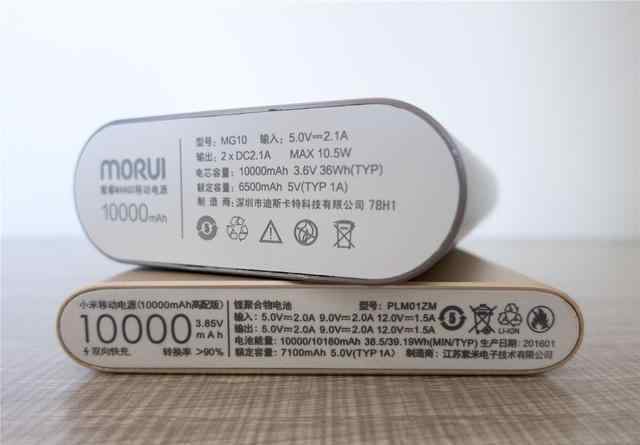

相比小米的移动电源，在高度上还是有差距的，那就是软包横向组织。

二、魔功MG10测试

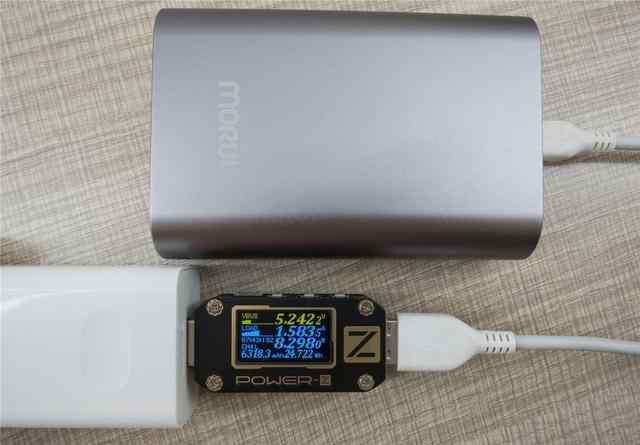

华为9V2A充电电流1.583A，功率8.2W。

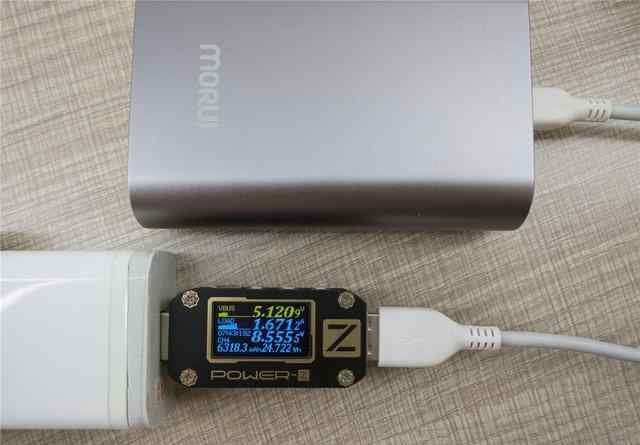

用小米6原装充电器，电流1.671A，功率8.555W..

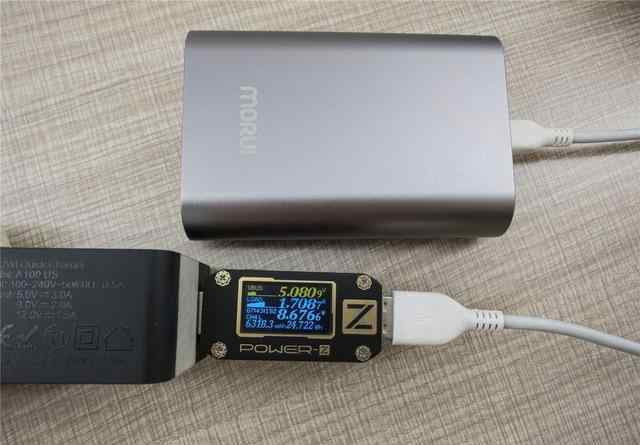

Chi是QC3.0充电器，电流1.7A，功率8.67W，充电速度还可以。

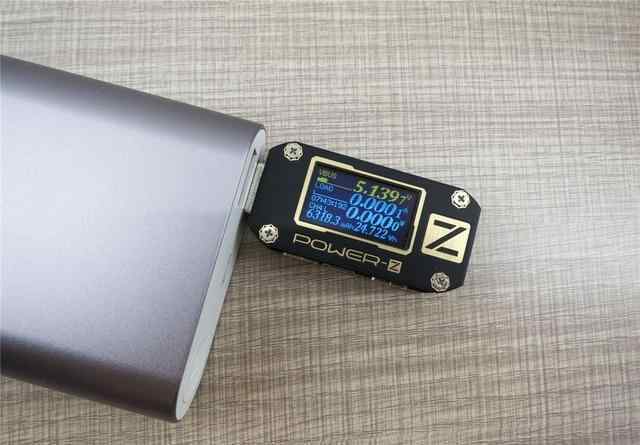

输出空负载电压为5.139V，两者相同。

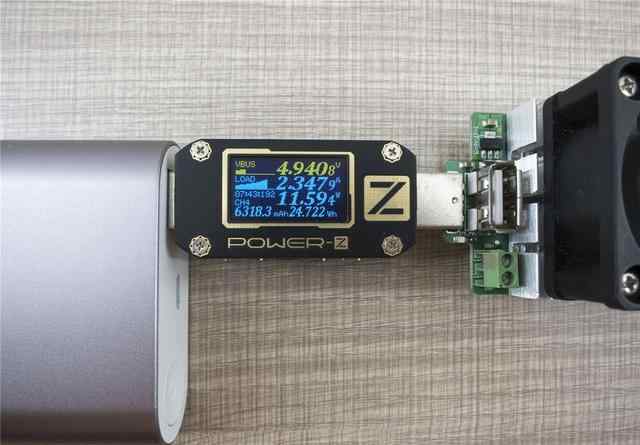

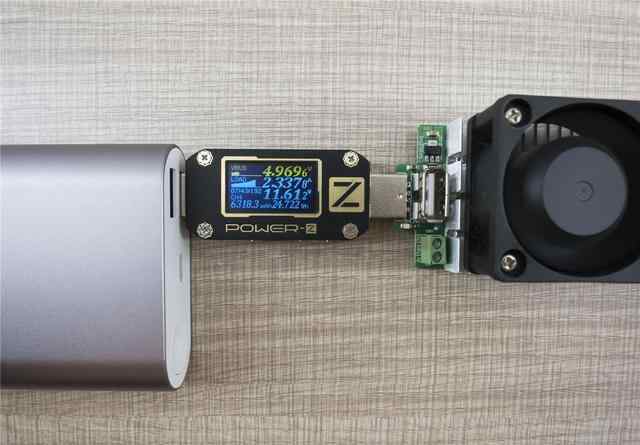

可调负载电流2.3A，功率11.61W，超过产品标称值。

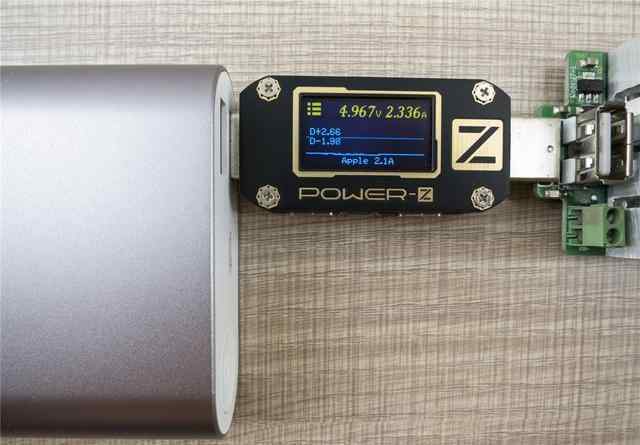

苹果2.1A，支持5V快充，不支持QC2.0 /3.0。

两个独立的输出相互接近，均可达到11W输出。

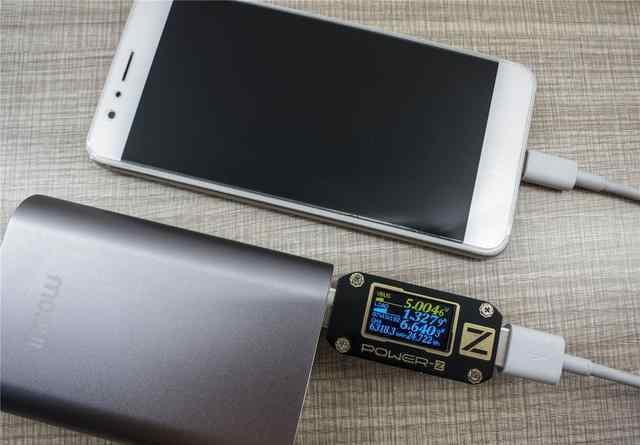

荣耀8充电情况，5V/1.32A，手机电量太大，达不到全速。

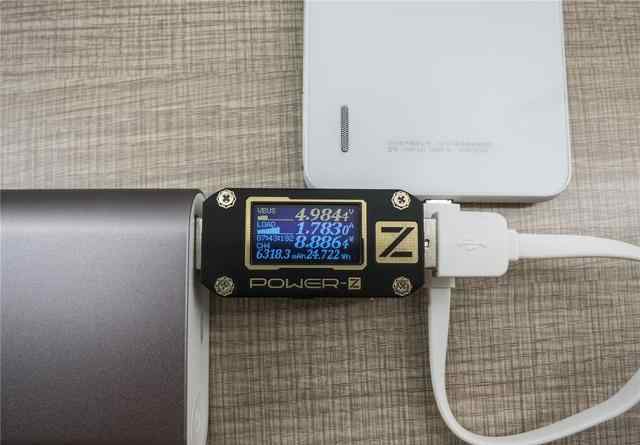

荣耀6电流1.783A，基本全速充电。

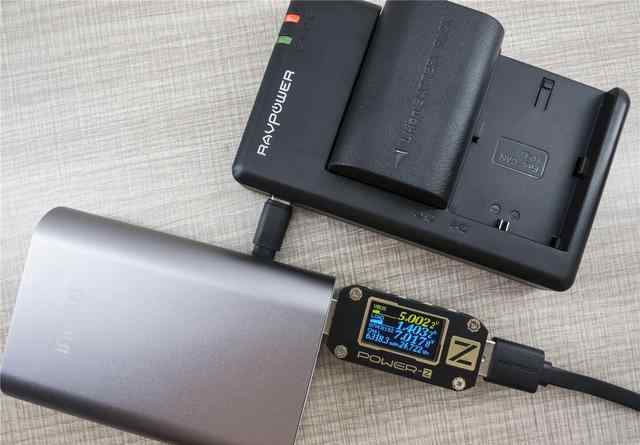

给RAVPower佳能相机组电池充电，单次电流达到1.4A，户外拍摄充电极佳。

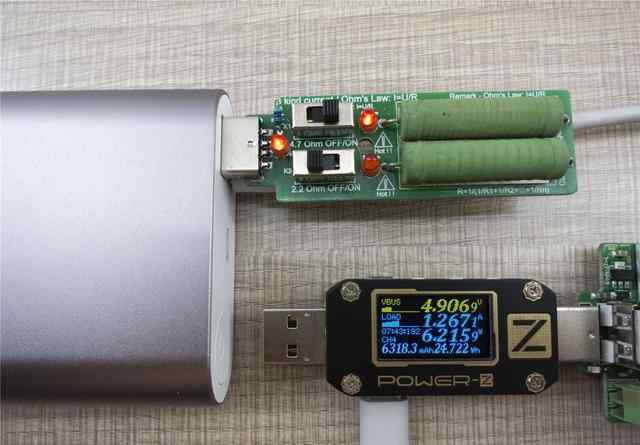

双端口输出，水泥电阻1A，5W+6.2w=11.2w超过标称输出。

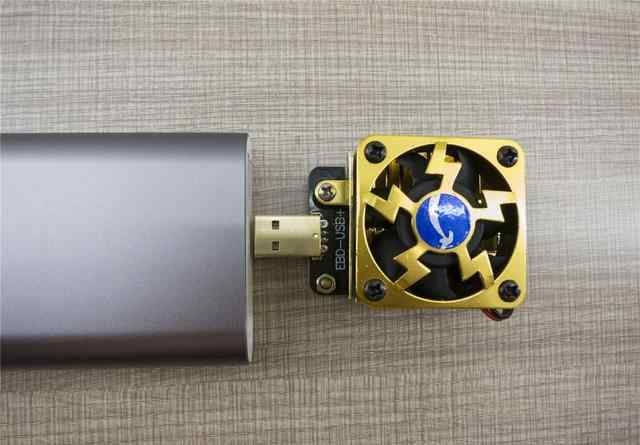

EBD测试概述。

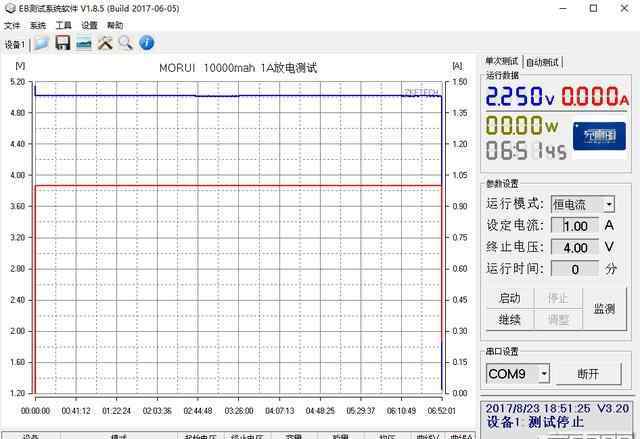

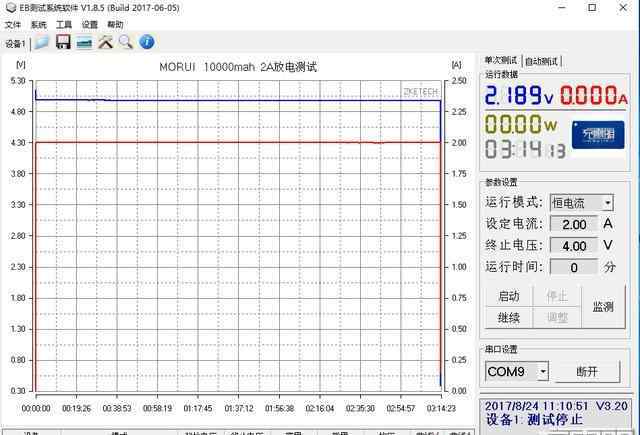

经过1年的放电试验，释放出6862mAh和34.42Wh，转化率为95%。

经过2年放电试验，共释放6473mAh和32.23Wh，转化率为89%。

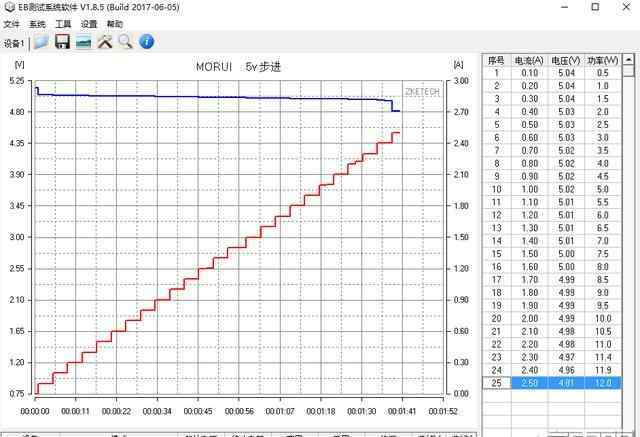

5V步进图，电压4.96V，电流2.4A，功率11.9W

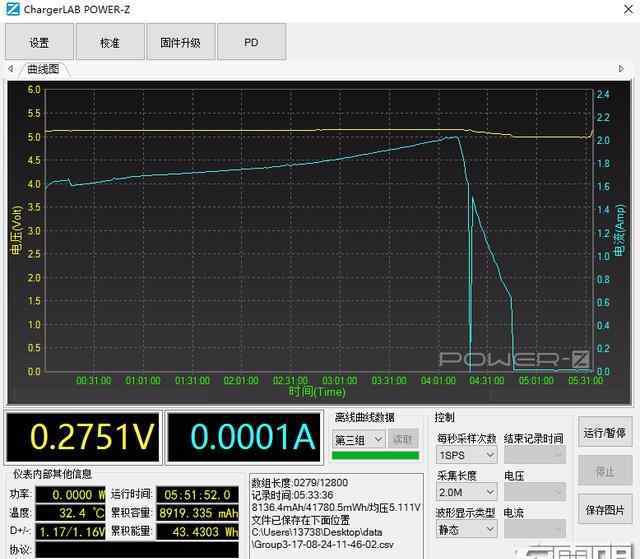

POWER-Z金表离线充电图，总共充电43.43Wh需要5小时51分钟，最后关机电流0.009A。

三.魔瑞MG10的拆卸

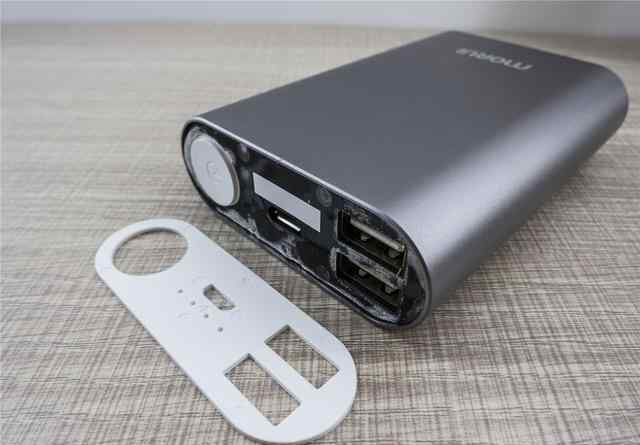

正常情况下，这种小型单体移动电源用前后螺丝固定，前面板先用双面胶带固定，拆开不用扣。

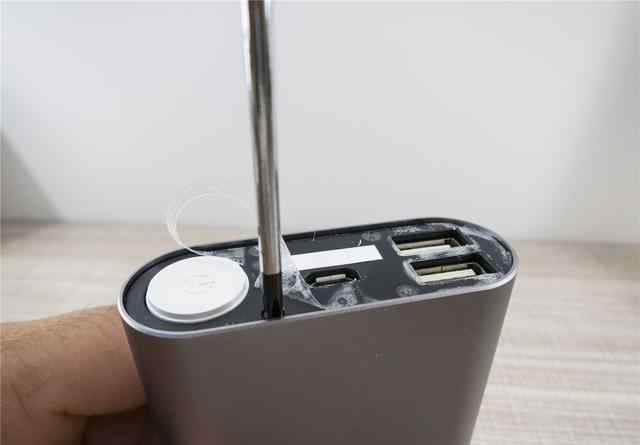

可以看到一层双面胶下面有四个螺丝，很容易松开。

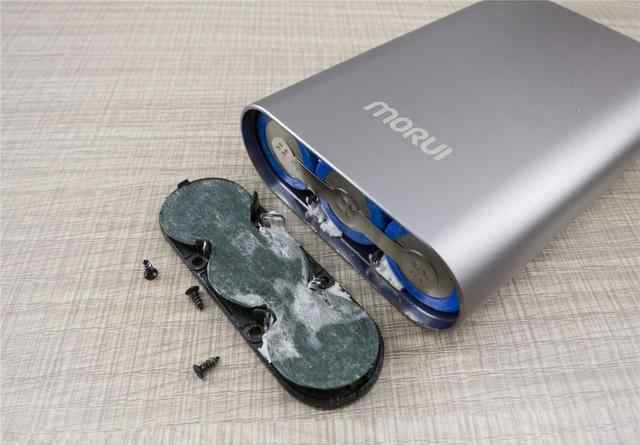

尾部拆卸和之前一样，因为背面粘合太紧，用吹风机加热，方便分离，分离后可以看到电池负极的青稞纸完全脱落。

整个机壳下沉，便于整个面板浸入机壳内。电池尾全部用704胶粘合，稳定防止电池松动，抗冲击。

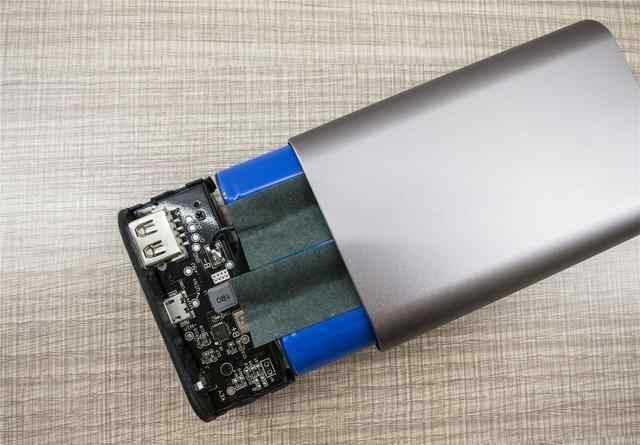

从尾部往前推，整个电池就出来了。

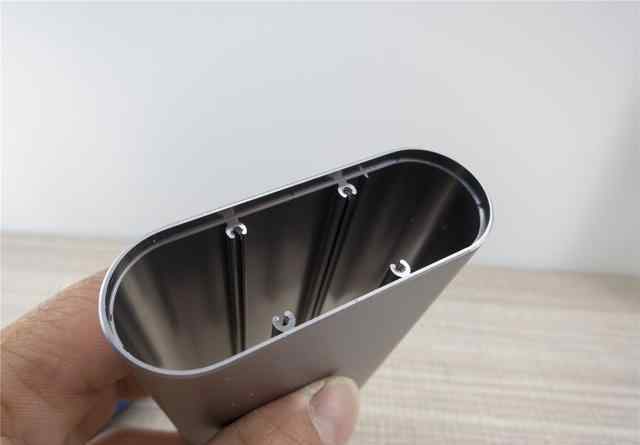

外壳的顶部和底部有两个螺钉缺口，就在电池之间。

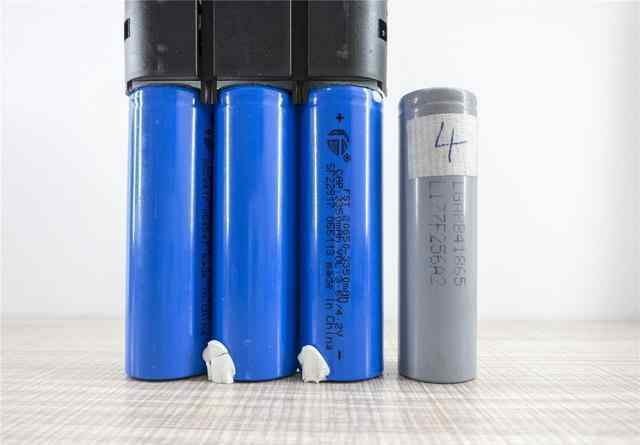

先看电池。长江福斯特20650单机3350mah，明显大于接下来的18650。这是长江的数字电池。我记得24Eb是用在新能源车上的。

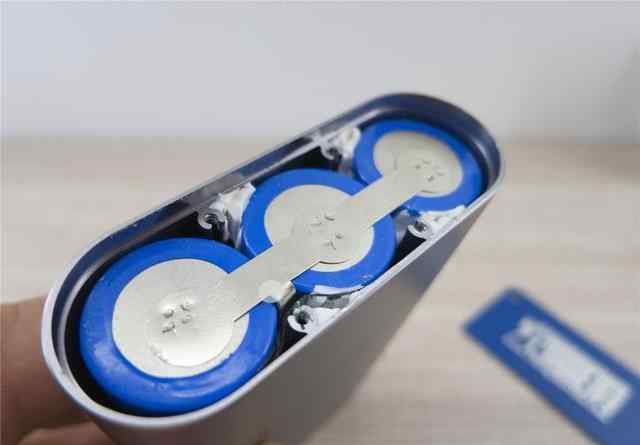

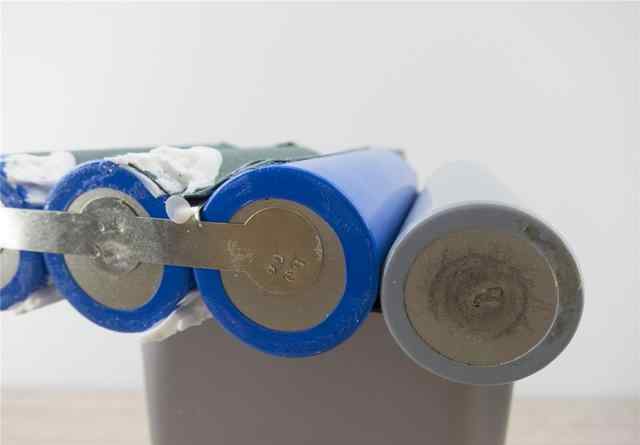

比较结束时，每个负镍条上有四个焊点。

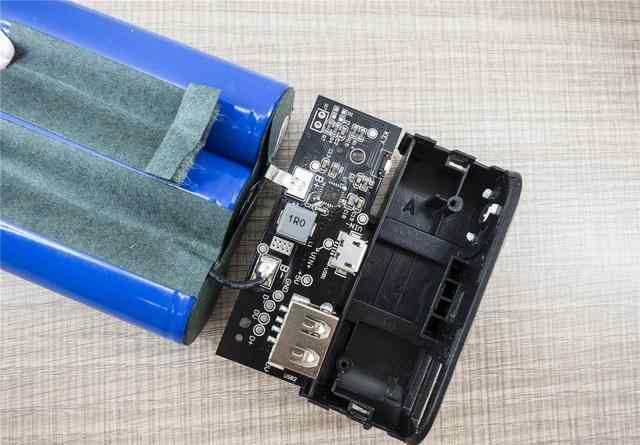

整个PCB用两个螺丝固定在面板支架上。因为20650的尺寸太大，支架没有将电池芯整体包裹起来，只固定了PCB板。

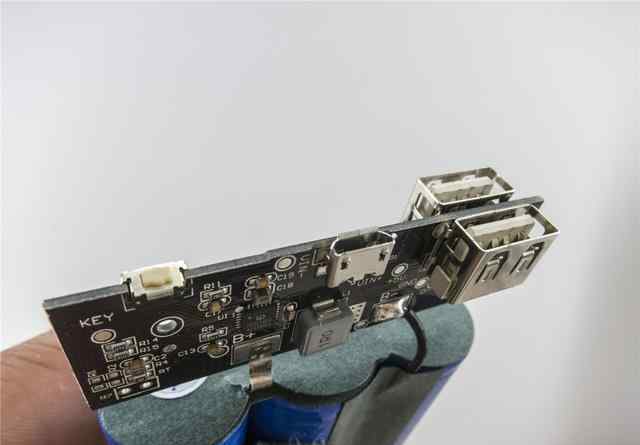

左边是点动开关，右边是输入输出接口。电池正极用镍带点焊，负极用硅胶线目测。

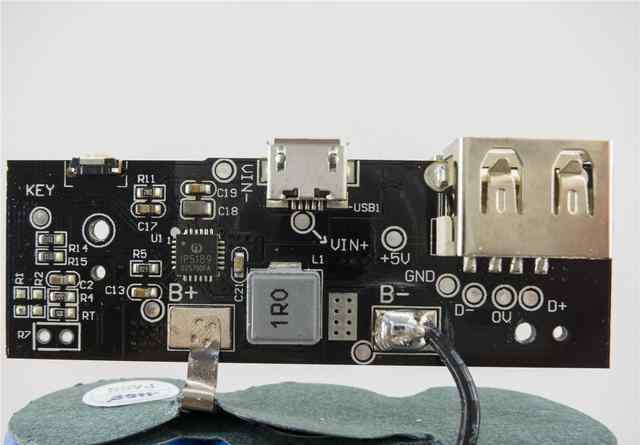

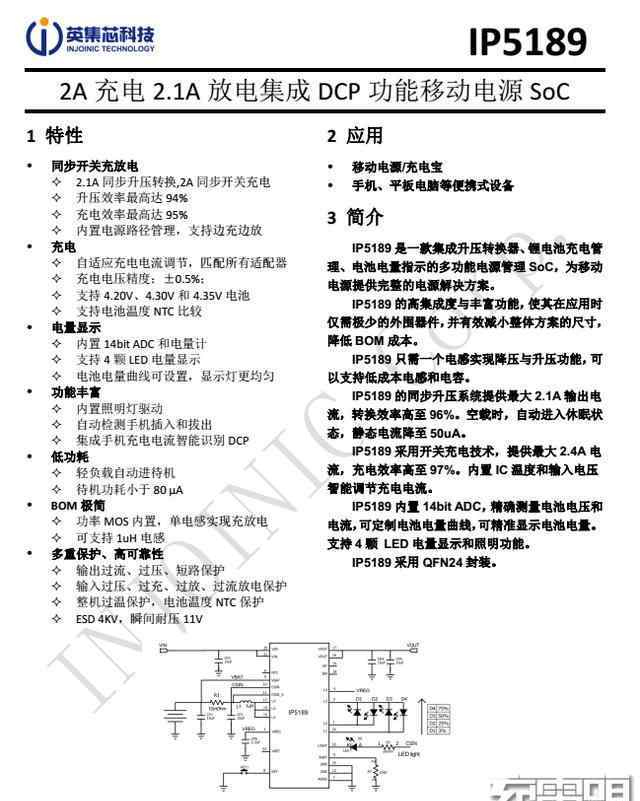

在PCB正面，中间高度集成了IC IP5189。它是集升压转换器、锂电池充电管理和电池电量指示于一体的多功能电源管理SOC，为移动电源提供完整的电源解决方案。

IP5189T集成度高，功能丰富，在应用中只需要很少的外围设备，有效降低了整体方案的尺寸和BOM成本。IP5189T只需要一个电感就可以实现降压升压功能。可以支持低成本的电感和电容。IP5189T同步升压系统提供2.1A输出电流，转换效率高达92%。整个正面的元器件不多，基本都是电感电容电阻。

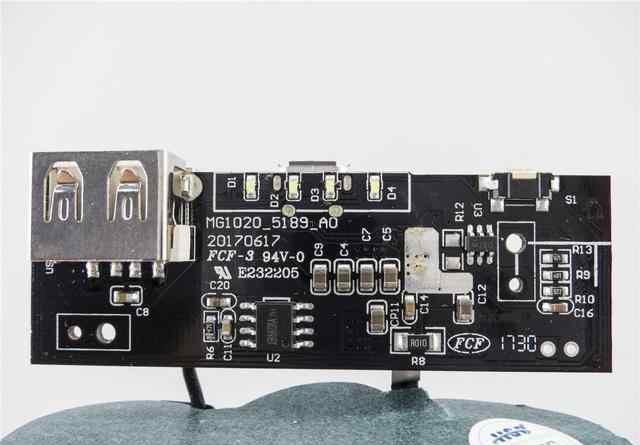

PCB背面一目了然，充电输入口用LED指示，下面有PCB logo MG1020，应该是20000mah。以下八通道芯片XB8608A为锂离子/聚合物电池保护IC，过充保护电压4.3V，过放保护电压2.4V，过流保护9A。该XB8608A2系列产品是高锂离子集成解决方案/聚合物电池保护。XB8608A2具有电池应用中的所有保护功能，包括过充电、过放电、过电流和负载短路保护。准确的过充检测电压保证了安全性，充分利用了充电。

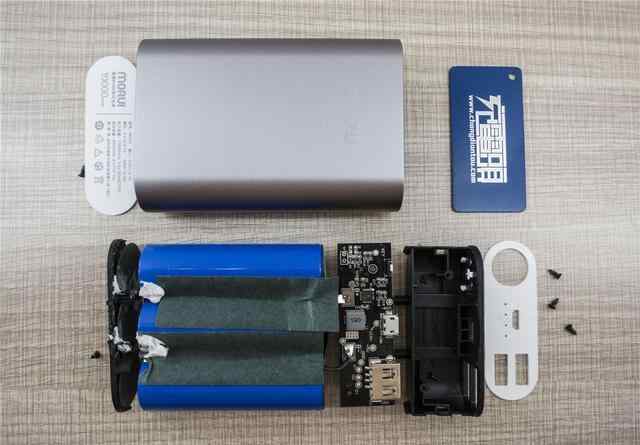

拆解结束，全家福。

摘要

莫瑞MG10是一款移动电源，主要特点是5V2.1A主流输出，外观紧凑，性能令人满意。对于没有快充协议的Apple Party好友来说还是不错的选择。如果能加个多协议快充，就更适用了。
