锚杆支护 锚杆支护的那些事儿，就得一次看个明白！

施工中常采用锚杆支护，将准备好的杆柱打入地表岩体或硐室周围岩体的预钻孔中，利用其头部和杆体的特殊结构及其尾部的托板，或依靠粘结作用，使围岩与稳定岩体结合，产生悬挂效应、组合梁效应和加固效应，从而达到支护的目的。它具有成本低、支护效果好、操作简单、使用灵活、占用施工网空少等优点。

锚杆施工工艺流程

1.锚杆概述

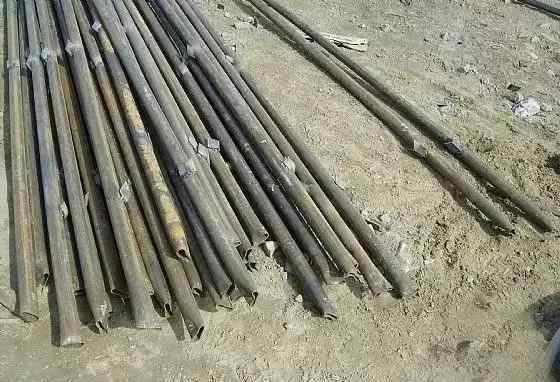

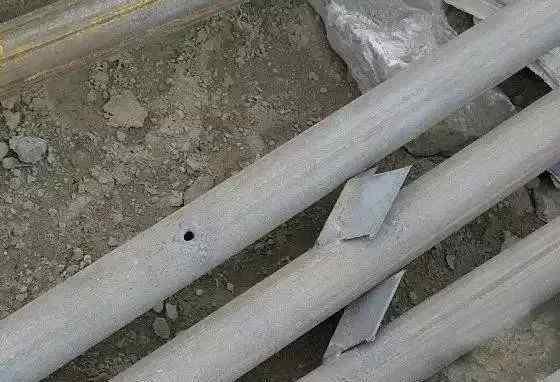

所谓锚杆，就是钢管与角钢片焊接形成倒钩的过程；

2.灌浆孔的压实

隐藏在倒刺下，为以后灌浆做准备:

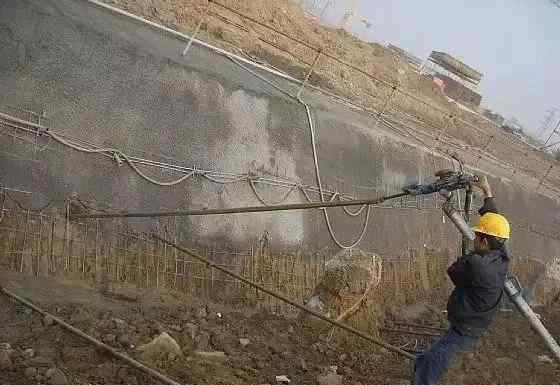

3、打入锚杆时，要使用专用机具

4、锚入到位

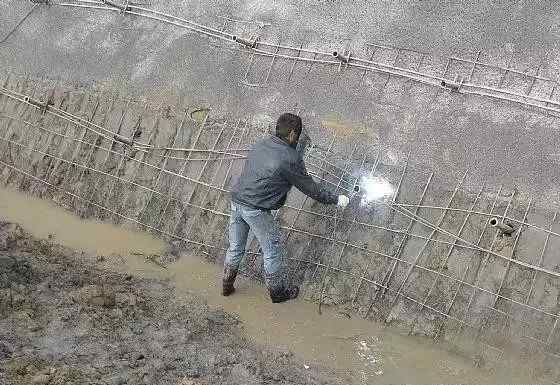

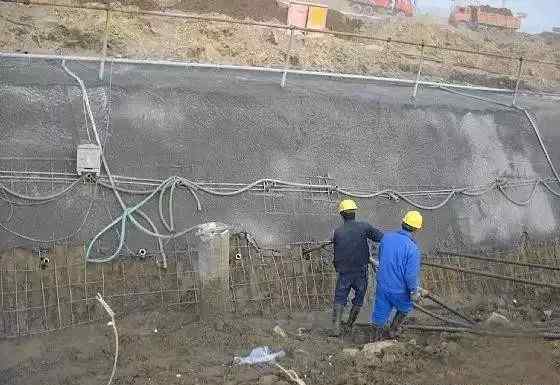

5、焊接固定钢筋

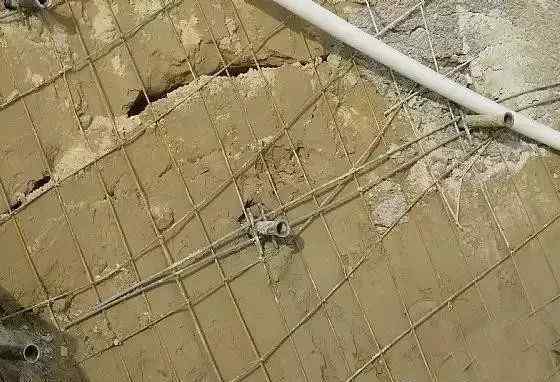

6、螺栓与钢筋网焊接

7.空气体压缩机加压并输送石头

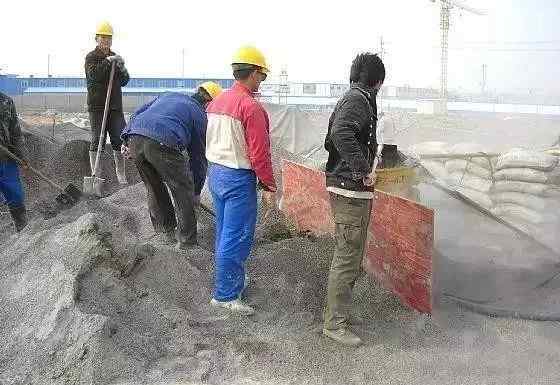

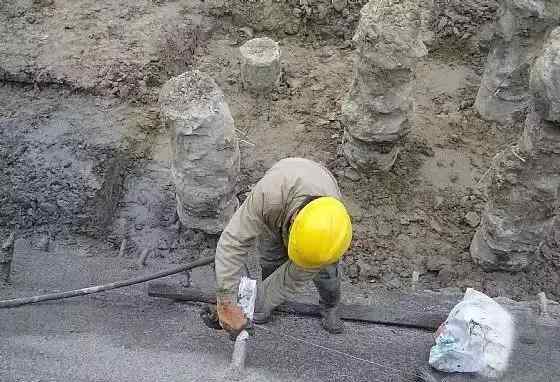

8.添加水泥细石

漏斗喷雾压力机

9.大管子和小管子把水送到头部混合

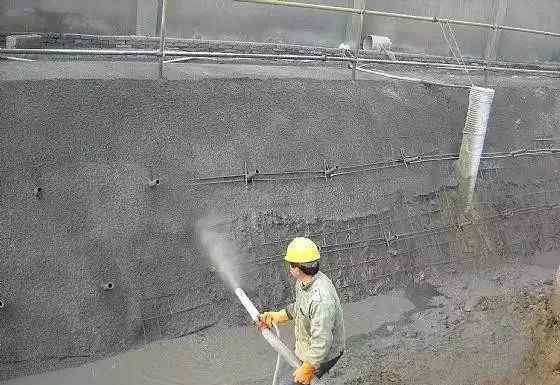

10.喷射混凝土

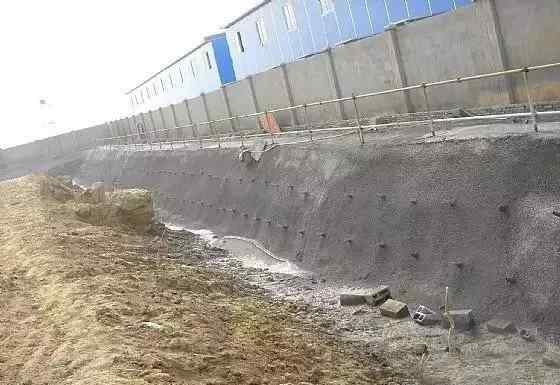

11.喷射混凝土挡土墙完成

准备灌浆

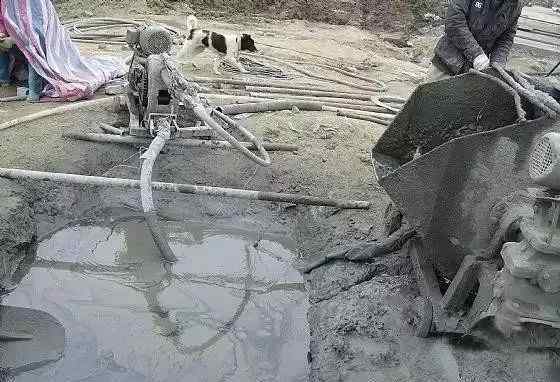

12.水泥浆池由泥浆泵送出

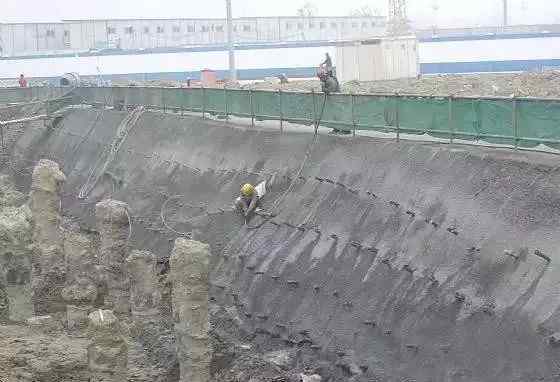

13、水泥浆注入锚杆

14、关闭插销口

15.关闭完成

16、长期效应

锚杆护坡施工技术，护坡效果好，但投资成本很大。挂网抹灰护坡作为一种一般的边坡维护，常用，价格投入少很多，效果也差不多。

三种主流锚的施工要点

普通水泥砂浆锚杆

普通水泥砂浆锚杆的施工顺序不同于中空注浆锚杆，施工顺序为锚杆安装前注浆；

普通水泥砂浆锚杆应选用螺纹钢筋作为锚杆。锚杆外露端应加工120 ~ 150 mm标准螺纹，并采用配套标准螺母；

砂浆配合比:水泥:砂:水应为1: 1 ~ 1.5: ，砂的粒径不应大于3mm；

砂浆应随拌随用。一次搅拌的砂浆应在初凝前用完。不应使用初凝砂浆。

采用单管注浆技术，注浆管插入孔底50 ~ 100 mm处。灌浆后，灌浆管应反复送到孔底，使砂浆将多余的水挤出孔外，然后随着水泥砂浆的注入慢慢均匀地拔出。灌浆压力不应大于0.4兆帕；；

灌浆开始或停止超过30分钟时，饮用水润滑灌浆罐及其管道；

砂浆灌注后，应及时插入锚杆体。当锚杆体插入设计深度时，砂浆应从孔口流出。如果没有砂浆从孔口流出，应拔出杆体并再次灌浆。全长粘结锚固螺栓应完全灌浆。

中空灌浆螺栓

空锚杆灌浆，监理必须有记录，严禁不灌浆；

中空灌浆螺栓施工时，应保持中空畅通，并预留专用通气孔。砂浆初凝后应拧紧螺母，底板应与喷射混凝土表面紧密接触。

中空灌浆锚杆应配有锚头、垫板、螺母、灌浆塞等附件；

灌浆过程中，灌浆压力应保持在0.3兆帕左右，待浆液从排气口排出后，方可停止灌浆。

水泥砂浆装料螺栓

装药应进行浸水检验，装药的包装纸应使用易碎纸；

不得有受潮结块现象，装药应浸泡在清水中，并按原样浸泡；

装药应使用专用工具推入钻孔内，以防中途破碎；

锚杆应手动插入和旋转，也可锤击安装，但不得损坏锚头螺纹；

锚杆插入设计深度时，砂浆应流出孔口，无流出时应补充砂浆；

砂浆初凝不小于3min，终凝不大于30min；

垫块应与喷射混凝土紧密接触。
