餐饮建筑厨房的油烟排放方案比较

一、一对一油烟系统

每家餐饮用户均独立设置一套油烟系统，各个用户之间不合用油烟风管、油烟风机、净化器。油烟风机可设置于餐饮单元的厨房吊顶内，也可设置于屋面。

图1 一对一油烟系统图示（风机位于屋面）

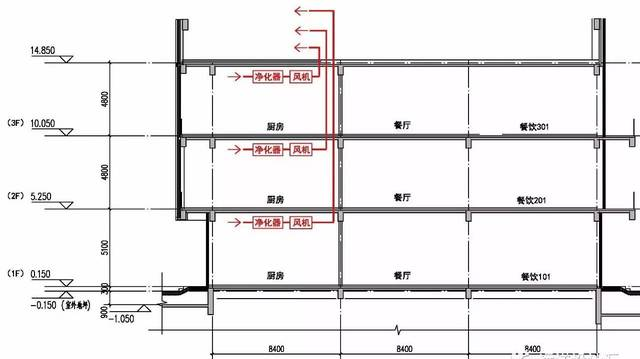

图2 一对一油烟系统图示（风机位于厨房）

二、多对一分散风机油烟系统

多家餐饮用户合用一套油烟系统，各个用户之间合用油烟风管，但各个用户均独立设置油烟风机及油烟净化器。油烟风机及油烟净化器一般设置于餐饮单元的厨房吊顶内。

图3 多对一分散风机油烟系统图示

三、多对一集中风机油烟系统

多家餐饮用户合用一套油烟系统，各个用户之间合用油烟风管、油烟风机，各用户不合用油烟净化器（净化器各户独立设置）。油烟风机一般设置于屋面。

油烟风机为各个用户共用，只有一家或少数若干家餐饮单元需要排油烟时，油烟风机只能满载运行，油烟风机不能按需运行，风机电耗浪费很大。风机电耗只能按照餐饮面积（或各餐饮用户的油烟风量）来分摊，不能准确分摊各个用户的用电量（因无法计量各用户的开机时间），造成物业公司收费困难。为了解决这一难题，可引入电量分摊系统，该系统可对各个用户的油烟风量及运行时间进行计量，并准确计算出各个用户的分摊电量，可解决物业收费难的问题。采用电量分摊系统时，油烟风机可根据实际需求的风量变频运行，风机的电耗也大幅降低了。

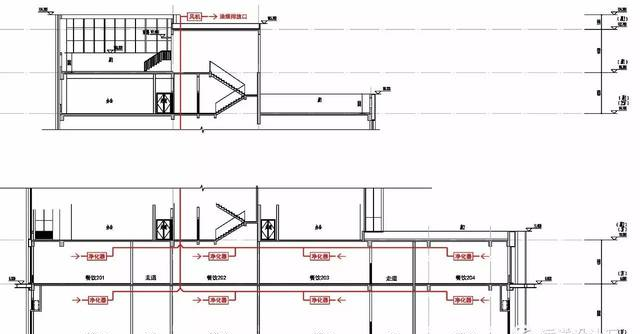

图4 多对一集中风机油烟系统图示

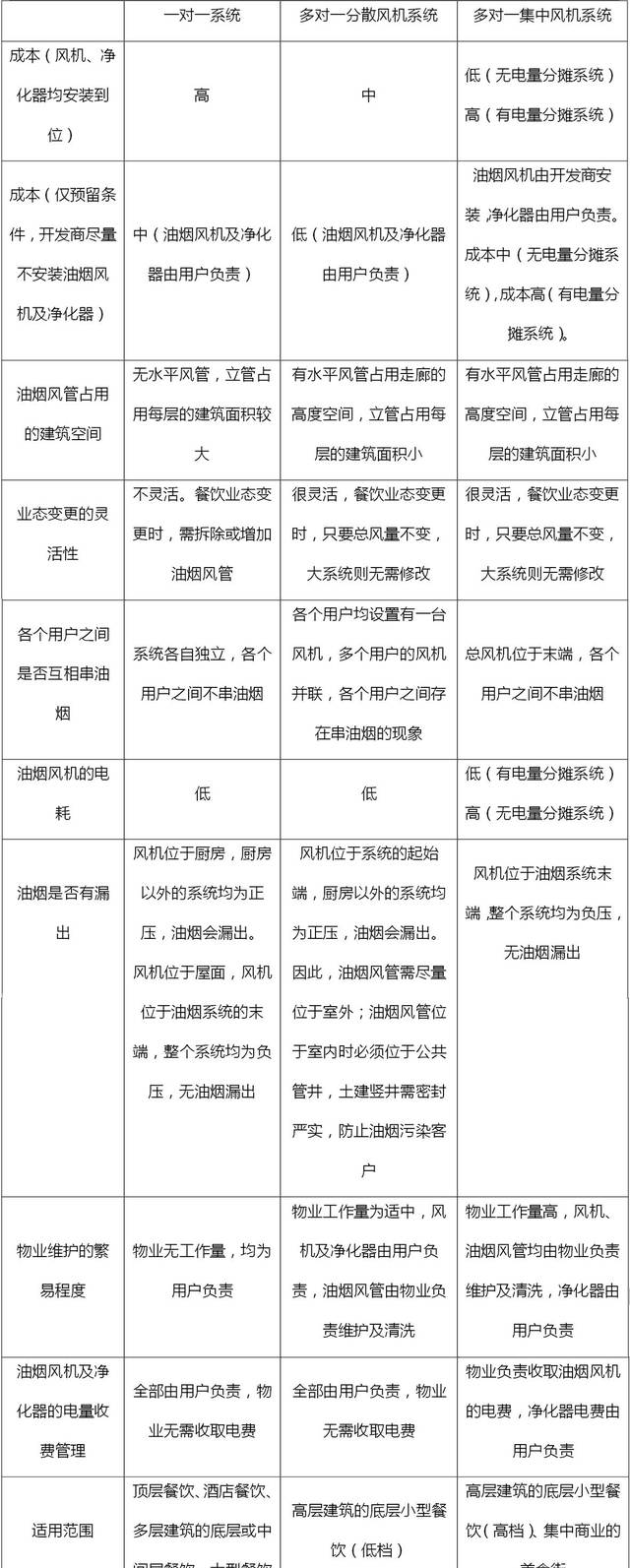

四、各个油烟排放方式的特点对比及适用范围

五、油烟净化器

油烟净化器一般为UV-C光解型及高压静电型，这两种净化器的初投资低，设备简单，维护方便，运行费也低，其除油效率都优于国家标准，在工程中得到了广泛的应用。油烟净化器一般在厨房内安装，这样，进入油烟风管的空气就比较干净，可减轻油烟风管的清洗工作量。

UV-C型净化器利用紫外线分解空气中的氧分子，产生活性氧，活性氧与氧气结合，产生臭氧，臭氧对有机物具有极强的氧化作用，可高效的消除油烟及异味，而且还有杀菌的作用。UV-C型净化器可安装于油烟罩中，几乎不占用厨房的空间。

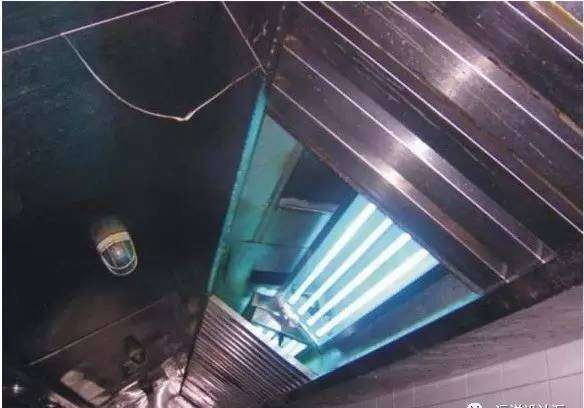

图5 UV-C光解型油烟净化器（照片中发光者）

高压静电型净化器设置有高压静电场，油烟气体通过电场时被电离，大部分得以降解碳化。少部分油粒在电场力的作用下，被吸附到极板上，在自身重力的作用下，流到集油盘并排出，余下的微米级油雾能被电场降解。高压静电型净化器有臭氧产生，同时具有杀菌及消除异味的功能。高压静电型净化器可在厨房天花内吊装（要占用小量的吊顶空间），也可在屋面落地安装。

图6 高压静电型油烟净化器（照片中蓝色的机器）

六、油烟排放口的位置

经过净化处理后，油烟尾气中仍然含有多种有害的物质，因此油烟尾气必须伸顶在屋面高空排放，并注意远离新风系统的入口（距离一般需≥20米）。油烟排放口与新风入口在同一高度时，还需注意风向的影响，需避免因刮风而将油烟尾气吹向新风入口。油烟排放口位于低空或裙房屋面，油烟排放口的上部有人员活动房间的窗户时，油烟排放口需尽量远离窗户（距离一般需≥30米），以避免油烟污染客户。
