直流电源变换器 小功率AC/DC电源变换器的设计

题目：

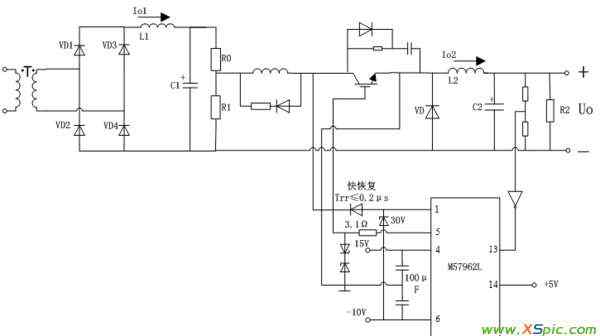

小功率AC/DC电源变换器的设计1、课题说明开关电源是利用现代电子技术,控制开关晶体管开通和关断的时间比率,维持稳定输出电压的一种电源,开关电源一般由脉冲宽度调制（PWM）和 MOSFET 构成.开关电源和线性电源相比,二者的成本都随着输出功率的增加而增长,但二者增长速率各异.开关电源比普通的线性电源效率高,开关电源的发展与应用在节约能源、节约资源及保 护环境方面都具有重要的意义.开关电源高频化是其发展的方向,高频化使开关电源小型化,并使开关电源进入更广泛的应用领域,开关电源比普通线性电源体积小,轻便化,更便于携带.2、基本要求1） 输入交流电压150~380V,输出直流电压5V±1%V,输出电流大于800mA.2） 输出纹波小于0.1V3） 输出保护功能.4） 成本小于10元3、选做部分（优秀必做）在0~40℃区间,输出直流电压5V±1%V.4、其它要求1） 查找相关资料,了解课题要求.2） 使用PROTEL绘制原理图和电路板.3） 根据硬件系统确定软件流程,芯片采用51系列.4） 使用multisim,proteus,keil进行仿真和调试.我大概知道思路,变压整流滤波然后接MC34063..但是不知道怎么入手,求指导,这个图所示的方法可以实现吗?下面的M57962L是干什么?

解答：

1、给你这个课题的老师真是不负责,可以说自己都搞不出来.输入交流范围给的不合理,市面上标称的输入电压110V(日本、台湾、北美等),230V（欧洲、中国220等）,三相电压380V.这个范围四不像,我觉得应该是150~265V,涵盖中国的220V.因为380V,你得往上涵盖；用到380V的上限一般会给460V.2、你的思路不正确.是交流电整流后,高压直流用IC控制mos管斩波成脉冲直流,再利用变压器进行电压变化,设定反馈环路pwm调整控制输出.3、批量10元问题不大,选择反激拓扑或RCC,建议选择反激,稳定好调.同学我建议你放弃这个课题吧,选择弱电,数字信号类的课题作,训练思维.模拟电路这玩意,走上工作岗位的人做课题比大学教授厉害,这真心不是假话.未来的人,我可不想哪个不负责的老师瞎指挥,把你们被220V电到了.上面的兄弟提到PI芯片,确实他们的资料是个好东西.但是PI的IC在行业内有个特点,调的好产品稳定参数优美,调的不好是废材,所以对工程师考验比其他IC来的大.我建议还是选老牌的IC,什么仙童啊,ST,安森美,这些都是比较好调的. 再问： 能不能麻烦你画一下完整的电路图啊 。。 再答： 附件不知道为什么传不了。 你把邮箱给我，我发给你。你愿意的话留下你qq，能帮的我尽量帮。再问： 651393541.谢咯。。
