多联机空调系统 办公建筑多联机空调系统的设计及应用分析

在工程实践中，多线空调度系统比其他空调度系统更具优势。其室外机直接设置在室外，可以节省机房面积。施工过程中多联系统管径小，节省建筑空，系统安装方便快捷。多联机系统是一个高度集成的系统，易于控制，用户可以直接使用控制器进行操作。室外机的输出可以根据室内机的开启数量进行调节，在部分负荷运行时具有良好的节能性能。

虽然有很多优点，但多联系统的设计和使用存在很多困难，如建筑物内室外机的位置、多联系统的划分、多联系统的修改、建筑物内的新风方案等。这些问题会影响建筑物中多连接系统的使用。摘要:本文对武汉某办公楼多联系统的设计进行了探讨，并对室外机组的位置和建筑内的新风进行了探讨。杜先生，树中鸟的教育与暖通设计。

工程情况介绍

本项目为位于武汉汉口的办公楼，地下3层，地上24层，规划用地面积5360 ㎡。办公用房主要在地面，总建筑面积31020 ㎡,标准办公楼层单间建筑面积1314 ㎡。根据业主的使用特点，该建筑使用期间夜间加班较多。

空调制方案的选择

设计之初，暖通专业考虑了两个方案。方案一采用冷水机组加锅炉，方案二采用变频多联系统。

情况1，冷藏室、锅炉房设在地下室，冷却塔设在室外。方案二:室外机直接设置在室外。考虑到本项目地块面积小，地下室业主停车位紧张，方案一室外冷却塔对整体建筑效果影响较大，经业主及各设计专业综合评价，最终采用变频多线制。

多联室外机位置的确定

室外机方案分析

根据建筑平面图，多联室外机的布局有三种方案:a .室外设置，b .每层设置，c .屋顶集中设置。由于建筑总高度接近100米，在室外或屋顶设置室外机仅超过多联室外机与室内机的高差要求。所以单独在室内或楼顶设置室外机，并不能解决空整栋楼的室外机调整问题。

在与业主沟通的过程中，业主希望未来屋顶承担部分员工的娱乐功能，24楼是重要的功能房，屋顶安装多联室外机对24楼会有一定的影响。另外，为了保证建筑功能的整体美观，建筑专业也希望室外机不要安装在地面上。在最终方案中，每层设置一个室外机平台。

在工作楼层设置室外机平台的方式有很多，比如在每一层的同一位置设置平台，在某一层的几层设置室外机，或者在不同楼层的不同位置设置室外机平台。在设计过程中，考虑到上下室外机之间可能存在的侧风风险，希望室外机平台设置在地板上的不同位置，室外机平台位于地板上的不同位置，如图1所示。但建筑行业认为室外机平台位置不统一，损坏立面。同时，业主认为平台设置在不同位置的部分房间空没有得到有效利用。最后的选择是在不同楼层的同一位置搭建平台。

在楼层同一位置设置室外机平台的方案确定后，需要解决两个问题:一是保证室外机的顺利进排气，二是上层的进气温度不能超过室外机的进气要求。

室外机平台的通风速度

第一个问题可以通过计算来检验。该建筑标准层高为4米，从幕墙标高中扣除横梁和建筑造型百叶可开启高度，为2.95米，最终计算结果见表1。

设计中最大的单模块机组为16台，风量为3980/h，百叶开启有效系数为0.8。最后计算出进气百叶窗最大风速为1.42 m/s，满足进气风速小于1.6m/s的要求，最大排气风速为6.93 m/s，范围为5 ~ 8m/s。

室外通风气流模拟

对于第二个问题，由于室外机平台设置在不同楼层的同一位置，设计中采用气流模拟软件进行分析。根据要求，需要尽可能保证多联室外机的进风温度和通风速度。

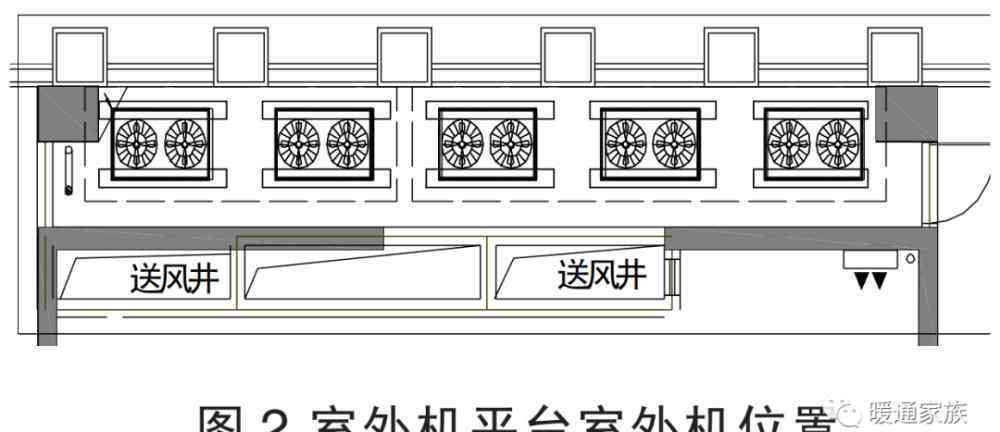

当时由于模拟计算过程中缺乏深入设计，室外机各模块按最大16台计算，室外机的摆放按每个幕墙分区对应一台室外机的最不利情况考虑。室外机的布置方式见图2，室外机的排风通过风道与排风百叶相连。

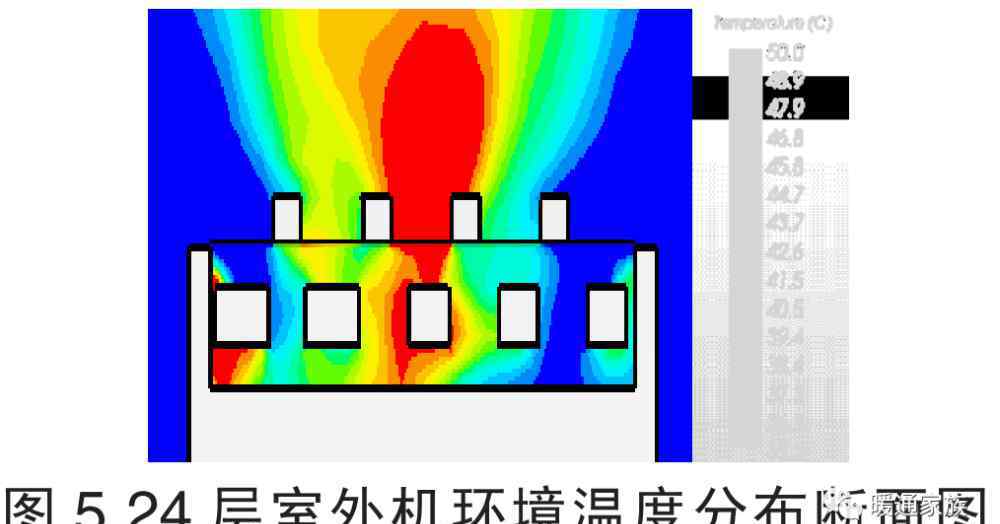

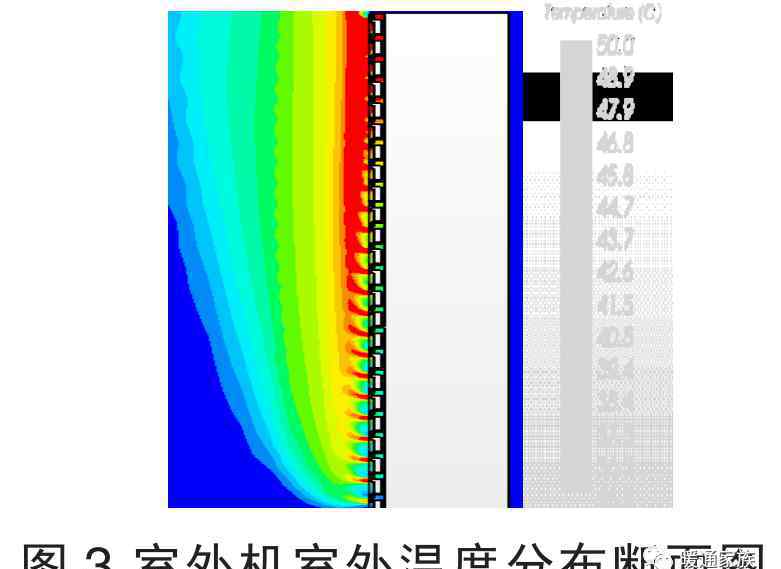

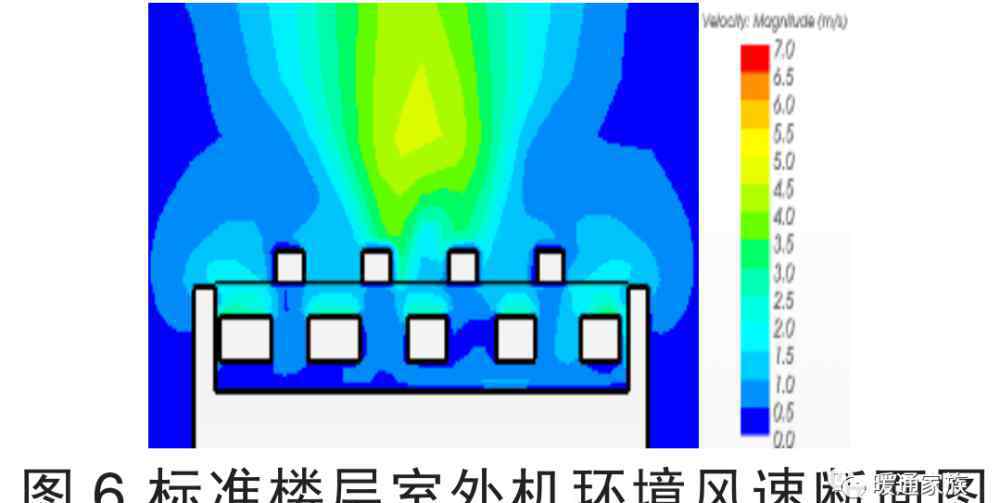

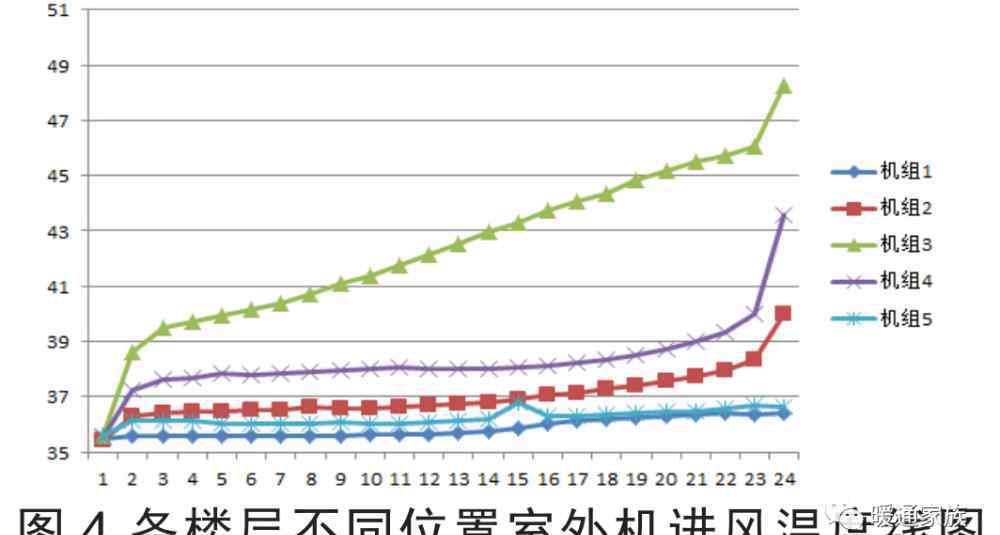

最终计算结果见图3~6。根据计算结果，从图3和图4可以看出，上层室外机吸气温度越高，18楼已经存在侧风，24楼吸气环境最差。从图5可以看出，除了位于中间的室外机模块到达第24层时，室外机模块的温度低于5℃。中间位置的室外机模块的工作条件最差，达到48.28℃。从图6可以看出，室外机模块的风速能够满足要求。

为了减少3号机组进风温度高的影响，根据气流模拟的计算结果，在设计中做了适当的调整:1)尽量不要在低负荷楼层的中间位置设置机组，或者放置风量小的模块。2)本工程新风由新风换气机和新风换气机排至室外机平台，作为室外机的进风。3)对上层的室外机进行必要的校正。4)协助业主在室外机投标过程中控制室外机的性能。

新丰设计

讨论了不同的新风方案，该建筑新风方案设计主要考虑两种方案:采用新风换气机或采用独立多联式新风机。

根据计算，每层新风量在3000 ~ 4000 m3/h之间，如果采用独立多联新风风机的方案需要设置1~2个多联新风系统，则应单独设置多联室外机进行新风处理。每层吊装一台新风换气机，采用新风换气机方案，需要解决进排气百叶问题。

由于缺少室外机平台，单独设置新风室外机比较困难。最后，采用新风换气机方案向室内输送新风。利用新风换气机可以回收排风中的能量，达到节能的目的。在设计中，每层新风换气机的排风作为室外机的进风排至室外机平台，可以优化室外机的工作环境。

结论

在项目设计过程中，影响因素很多，通常不仅可以考虑单个专业的要求，而且是每个专业与业主相互妥协的过程。设计师需要在满足规范的情况下满足建筑的功能要求。

本工程受场地因素影响，最大的难点在于多联室外机位置的确定，包括新风系统的形式，也考虑了多联室外机位置的影响。

每层设置联机室外机，不同楼层的室外机平台在平面上位置相同，导致夏季上层室外机吸气状况不佳。在设计过程中，利用CFD软件对室外机的工况进行分析，根据模拟结果优化室外机的摆放位置，利用新风系统的排风改善室外机的吸气环境。同时，根据结果对多线系统进行必要的修改。
