电脑维修技术学习 菜鸟高手都应该学习的电脑维修技术，一卡在手便知故障

如果电脑的某个硬件坏了，如何才能判断具体是电脑哪个部件出问题了呢？可能一般用户都是找来另一台电脑或者部件去一个个的替换尝试，测试到底是哪个部件出问题了。电脑专业维修师可不是这样操作的，因为这样太慢了。他们有专门的一个卡，那就是主板检测卡。

下面我们先来认识几款不同的主板检测卡吧：

第一：带中文显示的主板诊断卡

新手建议使用高级主板诊断卡，这种诊断卡支持直接中文故障显示。

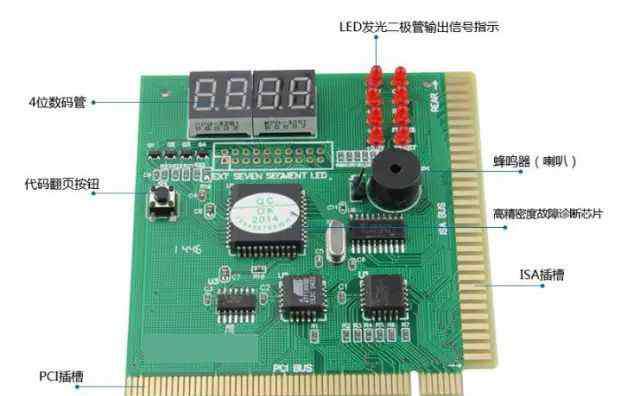

第二：四位代码显示的主板诊断卡

这种诊断卡需要维修人员对诊断代码比较了解，新手朋友也可以通过本文的代码含义找到相应的电脑故障问题。

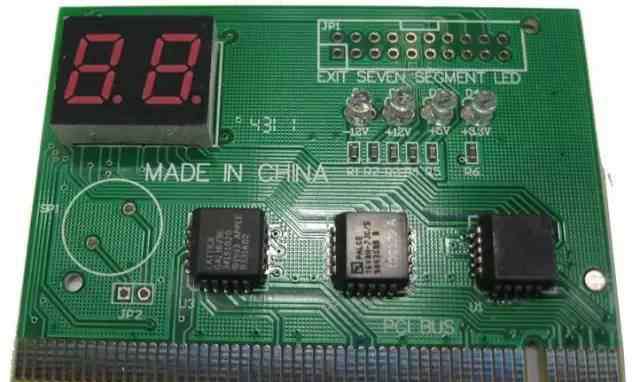

第三：二位代码显示的主板诊断卡

一般来说，主板诊断卡可将主板启动时BIOS内部自检程序的检测过程转换成代码，读取卡上的显示代码，对照故障代码表，可快速诊断或定位主板、内存、CPU、电源等相关部件的故障。下面我们具体来看看主板诊断卡的使用方法。

主板诊断卡使用方法

将电脑关机；

将主板诊断卡，插在主板的PCI插槽；

开机，然后查看主板诊断卡显示的代码，通过代码即可定位电脑故障了。

总的来说，主板诊断卡使用非常简单，以下是主板诊断卡代码与指示灯状态见诊断卡说明书。

使用技巧

当机器在加电启动的自检过程中出现无显故障时

1） 首先将电源供电断开，利用观察法，检查整机各部件的外观情况，是否有明显的外观不良和烧毁的痕迹；

2） 如果没发现异常，再利用硬件最小系统法，将主板诊断卡插在ISA或PCI槽上，连接好喇叭与主板SPEAKER插座的连线；

3） 接通电源，启动最小系统。观察主板诊断卡左上角的两个发光管显示的代码，对照故障代码表，确认故障。此时也可通过指示灯状态、喇叭声音来判断故障；

4） 如果在最小系统下没发现问题，再利用逐步添加法，逐一添加其他设备，观察诊断卡显示代码的情况，找出故障件。

主板诊断卡含义对照表

00 . 已显示系统的配置；即将控制INI19引导装入..

01 处理器测试1，处理器状态核实，如果测试失败，循环是无限的。处理器寄存器的测试即将开始，不可屏蔽中断即将停用。CPU寄存器测试正在进行或者失败。

02 确定诊断的类型。如果键盘缓冲器含有数据就会失效。停用不可屏蔽中断；通过延迟开始。CMOS写入/读出正在进行或者失灵。

03 清除8042键盘控制器，发出TESTKBRD命令 通电延迟已完成。ROM BIOS检查部件正在进行或失灵。

04 使8042键盘控制器复位，核实TESTKBRD。键盘控制器软复位/通电测试。可编程间隔计时器的测试正在进行或失灵。

05 如果不断重复制造测试1至5，可获得8042控制状态。已确定软复位/通电；即将启动ROM。DMA初如准备正在进行或者失灵。

06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。DMA初始页面寄存器读/写测试正在进行或失灵。

07 处理器测试2，核实CPU寄存器的工作。ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT命令..

08 使CMOS计时器作初始准备，正常的更新计时器的循环。已向键盘发出BAT命令，即将写入BAT命令。RAM更新检验正在进行或失灵。

09 EPROM检查总和且必须等于零才通过。核实键盘的基本保证测试，接着核实键盘命令字节。第一个64K RAM测试正在进行。

0A 使视频接口作初始准备。发出键盘命令字节代码，即将写入命令字节数据。第一个64K RAM芯片或数据线失灵，移位。

0B 测试8254通道0。写入键盘控制器命令字节，即将发出引脚23和24的封锁/解锁命令。第一个64K RAM奇/偶逻辑失灵。

0C 测试8254通道1。键盘控制器引脚23、24已封锁/解锁；已发出NOP命令。第一个64K RAN的地址线故障。

0D 1、检查CPU速度是否与系统时钟相匹配。2、检查控制芯片已编程值是否符合初设置。3、视频通道测试，如果失败，则鸣喇叭。已处理NOP命令；接着测试CMOS停开寄存器。第一个64K RAM的奇偶性失灵

0E 测试CMOS停机字节。CMOS停开寄存器读/写测试；将计算CMOS检查总和。初始化输入/输出端口地址。

0F 测试扩展的CMOS。已计算CMOS检查总和写入诊断字节；CMOS开始初始准备..

10 测试DMA通道0。CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。第一个64K RAM第0位故障。

11 测试DMA通道1。CMOS状态寄存器已作初始准备，即将停用DMA和中断控制器。第一个64DK RAM第1位故障。

12 测试DMA页面寄存器。停用DMA控制器1以及中断控制器1和2；即将视频显示器并使端口B作初始准备。第一个64DK RAM第2位故障。

13 测试8741键盘控制器接口。视频显示器已停用，端口B已作初始准备；即将开始电路片初始化/存储器自动检测。第一个64DK RAM第3位故障。

14 测试存储器更新触发电路。电路片初始化/存储器处自动检测结束；8254计时器测试即将开始。第一个64DK RAM第4位故障。

15 测试开头64K的系统存储器。第2通道计时器测试了一半；8254第2通道计时器即将完成测试。第一个64DK RAM第5位故障。

16 建立8259所用的中断矢量表。第2通道计时器测试结束；8254第1通道计时器即将完成测试。第一个64DK RAM第6位故障。

17 调准视频输入/输出工作，若装有视频BIOS则启用。第1通道计时器测试结束；8254第0通道计时器即将完成测试。第一个64DK RAM第7位故障。

18 测试视频存储器，如果安装选用的视频BIOS通过，由可绕过。第0通道计时器测试结束；即将开始更新存储器。第一个64DK RAM第8位故障。

19 测试第1通道的中断控制器屏蔽位。已开始更新存储器，接着将完成存储器的更新。第一个64DK RAM第9位故障。

1A 测试第2通道的中断控制器屏蔽位。正在触发存储器更新线路，即将检查15微秒通/断时间。第一个64DK RAM第10位故障。

1B 测试CMOS电池电平。完成存储器更新时间30微秒测试；即将开始基本的64K存储器测试。第一个64DK RAM第11位故障。

1C 测试CMOS检查总和.. 第一个64DK RAM第12位故障。

1D 调定CMOS配置.. 第一个64DK RAM第13位故障。

1E 测定系统存储器的大小，并且把它和CMOS值比较.. 第一个64DK RAM第14位故障。

1F 测试64K存储器至最高640K.. 第一个64DK RAM第15位故障。

20 测量固定的8259中断位。开始基本的64K存储器测试；即将测试地址线。从属DMA寄存器测试正在进行或失灵。

21 维持不可屏蔽中断位。通过地址线测试；即将触发奇偶性。主DMA寄存器测试正在进行或失灵。

22 测试8259的中断功能。结束触发奇偶性；将开始串行数据读/写测试。主中断屏蔽寄存器测试正在进行或失灵。

23 测试保护方式8086虚拟方式和8086页面方式。基本的64K串行数据读/写测试正常；即将开始中断矢量初始化之前的任何调节。从属中断屏蔽存器测试正在进行或失灵。

24 测定1MB以上的扩展存储器。矢量初始化之前的任何调节完成，即将开始中断矢量的初始准备。设置ES段地址寄存器注册表到内存高端。

25 测试除头一个64K之后的所有存储器。完成中断矢量初始准备；将为旋转式断续开始读出8042的输入/输出端口。装入中断矢量正在进行或失灵。

26 测试保护方式的例外情况。读出8042的输入/输出端口；即将为旋转式断续开始使全局数据作初始准备。开启A20地址线；使之参入寻址。

27 确定超高速缓冲存储器的控制或屏蔽RAM。全1数据初始准备结束；接着将进行中断矢量之后的任何初始准备。键盘控制器测试正在进行或失灵。

28 确定超高速缓冲存储器的控制或者特别的8042键盘控制器。完成中断矢量之后的初始准备；即将调定单色方式。CMOS电源故障/检查总和计算正在进行。

29 . 已调定单色方式，即将调定彩色方式。CMOS配置有效性的检查正在进行。

2A 使键盘控制器作初始准备。已调定彩色方式，即将进行ROM测试前的触发奇偶性。置空64K基本内存。

2B 使磁碟驱动器和控制器作初始准备。触发奇偶性结束；即将控制任选的视频ROM检查前所需的任何调节。屏幕存储器测试正在进行或失灵。

2C 检查串行端口，并使之作初始准备。完成视频ROM控制之前的处理；即将查看任选的视频ROM并加以控制。屏幕初始准备正在进行或失灵。

2D 检测并行端口，并使之作初始准备。已完成任选的视频ROM控制，即将进行视频ROM回复控制之后任何其他处理的控制。屏幕回扫测试正在进行或失灵。

2E 使硬磁盘驱动器和控制器作初始准备。从视频ROM控制之后的处理复原；如果没有发现EGA/VGA就要进行显示器存储器读/写测试。检测视频ROM正在进行。

2F 检测数学协处理器，并使之作初始准备。没发现EGA/VGA；即将开始显示器存储器读/写测试..

30 建立基本内存和扩展内存。通过显示器存储器读/写测试；即将进行扫描检查。认为屏幕是可以工作的。

31 检测从C800：0至EFFF：0的选用ROM，并使之作初始准备。显示器存储器读/写测试或扫描检查失败，即将进行另一种显示器存储器读/写测试。单色监视器是可以工作的。

32 对主板上COM/LTP/FDD/声音设备等I/O芯片编程使之适合设置值。通过另一种显示器存储器读/写测试；却将进行另一种显示器扫描检查。彩色监视器是可以工作的。

33 . 视频显示器检查结束；将开始利用调节开关和实际插卡检验显示器的关型。彩色监视器是可以工作的。

34 . 已检验显示器适配器；接着将调定显示方式。计时器滴答声中断测试正在进行或失灵。

35 . 完成调定显示方式；即将检查BIOS ROM的数据区。停机测试正在进行或失灵。

36 . 已检查BIOS ROM数据区；即将调定通电信息的游标。门电路中A－20失灵。

37 . 识别通电信息的游标调定已完成；即将显示通电信息。保护方式中的意外中断。

38 . 完成显示通电信息；即将读出新的游标位置。RAM测试正在进行或者地址故障>FFFFH。

39 . 已读出保存游标位置，即将显示引用信息串..

3A . 引用信息串显示结束；即将显示发现信息。间隔计时器通道2测试或失灵。

3B .用OPTI电路片使辅助超高速缓冲存储器作初始准备。已显示发现信息；虚拟方式，存储器测试即将开始。按日计算的日历时钟测试正在进行或失灵。

3C. 建立允许进入CMOS设置的标志.. 串行端口测试正在进行或失灵。

3D. 初始化键盘/PS2鼠标/PNP设备及总内存节点.. 并行端口测试正在进行或失灵。

3E. 尝试打开L2高速缓存.. 数学协处理器测试正在进行或失灵。

40. 已开始准备虚拟方式的测试；即将从视频存储器来检验。调整CPU速度，使之与外围时钟精确匹配。

41. 中断已打开，将初始化数据以便于0：0检测内存变换 从视频存储器检验之后复原；即将准备描述符表。系统插件板选择失灵。

42. 显示窗口进入SETUP。描述符表已准备好；即将进行虚拟方式作存储器测试。扩展CMOS RAM故障。

43. 若是即插即用BIOS，则串口、并口初始化。进入虚拟方式；即将为诊断方式实现中断..

44 .已实现中断 BIOS中断进行初始化。

45 初始化数学协处理器。数据已作初始准备；即将检查存储器在0：0返转以及找出系统存储器的规模..

46 . 测试存储器已返回；存储器大小计算完毕，即将写入页面来测试存储器。检查只读存储器ROM版本。

47 . 即将在扩展的存储器试写页面；即将基本640K存储器写入页面..

48 . 已将基本存储器写入页面；即将确定1MB以上的存储器。视频检查，CMOS重新配置。

49 . 找出1MB以下的存储器并检验；即将确定1MB以上的存储器..

4A . 找出1MB以上的存储器并检验；即将检查BIOS ROM数据区。进行视频的初始化。

4B . BIOS ROM数据区的检验结束，即将检查和为软复位清除1MB以上的存储器..

4C . 清除1MB以上的存储器即将清除1MB以上的存储器. 屏蔽视频BIOS ROM..

4D . 已清除1MB以上的存储器；将保存存储器的大小..

4E . 若检测到有错误；在显示器上显示错误信息，并等待客户按键继续。开始存储器的测试：；即将显示第一个64K存储器的测试。显示版权信息。

4F . 读写软、硬盘数据，进行DOS引导。开始显示存储器的大小，正在测试存储器将使之更新；将进行串行和随机的存储器测试..

50 . 将当前BIOS监时区内的CMOS值存到CMOS中。完成1MB以下的存储器测试；即将高速存储器的大小以便再定位和掩蔽。将CPU类型和速度送到屏幕。

51 . 测试1MB以上的存储器..

52 . 所有ISA只读存储器ROM进行初始化，最终给PCI分配IRQ号等初始化工作。已完成1MB以上的存储器测试；即将准备回到实址方式。进入键盘检测。

53 . 如果不是即插即用BIOS，则初始化串口、并口和设置时种值。保存CPU寄存器和存储器的大小，将进入实址方式..

54 . 成功地开启实址方式；即将复原准备停机时保存的寄存器。扫描“打击键”

55 . 寄存器已复原，将停用门电路A－20的地址线..

56 . 成功地停用A－20的地址线；即将检查BIOS ROM数据区。键盘测试结束。

57 . BIOS ROM数据区检查了一半；继续进行..

58 . BIOS ROM的数据区检查结束；将清除发现信息。非设置中断测试。

59 . 已清除信息；信息已显示；即将开始DMA和中断控制器的测试..

5A . 显示按“F2”键进行设置。

5B . 测试基本内存地址。

5C . 测试640K基本内存。

60 . 设置硬盘引导扇区病毒保护功能。通过DMA页面寄存器的测试；即将检验视频存储器。测试扩展内存。

61 . 显示系统配置表。视频存储器检验结束；即将进行DMA#1基本寄存器的测试..

62 . 开始用中断19H进行系统引导。通过DMA#1基本寄存器的测试；即将进行DMA#2寄存器的测试。测试扩展内存地址线。

63 . 通过DMA#2基本寄存器的测试；即将检查BIOS ROM数据区..

64 . BIOS ROM数据区检查了一半，继续进行..

65 . BIOS ROM数据区检查结束；将把DMA装置1和2编程..

66 . DMA装置1和2编程结束；即将使用59号中断控制器作初始准备。Cache注册表进行优化配置。

67 . 8259初始准备已结束；即将开始键盘测试..

68 . 使外部Cache和CPU内部Cache都工作。

6A . 测试并显示外部Cache值。

6C . 显示被屏蔽内容。

6E . 显示附属配置信息。

70 . 检测到的错误代码送到屏幕显示。

72 . 检测配置有否错误。

74 . 测试实时时钟。

76 . 扫查键盘错误。

7A . 锁键盘。

7C . 设置硬件中断矢量。

7E . 测试有否安装数学处理器。

80 . 键盘测试开始，正在清除和检查有没有键卡住，即将使键盘复原。关闭可编程输入/输出设备。

81 . 找出键盘复原的错误卡住的键；即将发出键盘控制端口的测试命令..

82 . 键盘控制器接口测试结束，即将写入命令字节和使循环缓冲器作初始准备。检测和安装固定RS232接口。

83 . 已写入命令字节，已完成全局数据的初始准备；即将检查有没有键锁住..

84 . 已检查有没有锁住的键，即将检查存储器是否与CMOS失配。检测和安装固定并行口。

85 . 已检查存储器的大小；即将显示软错误和口令或旁通安排..

86 . 已检查口令；即将进行旁通安排前的编程。重新打开可编程I/O设备和检测固定I/O是否有冲突。

87 . 完成安排前的编程；将进行CMOS安排的编程..

88 . 从CMOS安排程序复原清除屏幕；即将进行后面的编程。初始化BIOS数据区。

89 . 完成安排后的编程；即将显示通电屏幕信息..

8A . 显示头一个屏幕信息。进行扩展BIOS数据区初始化。

8B . 显示了信息：即将屏蔽主要和视频BIOS..

8C . 成功地屏蔽主要和视频BIOS，将开始CMOS后的安排任选项的编程。进行软驱控制器初始化。

8D . 已经安排任选项编程，接着检查滑了鼠和进行初始准备..

8E . 检测了滑鼠以及完成初始准备；即将把硬、软磁盘复位..

8F . 软磁盘已检查，该磁碟将作初始准备，随后配备软磁碟..

90 . 软磁碟配置结束；将测试硬磁碟的存在。硬盘控制器进行初始化。

91 . 硬磁碟存在测试结束；随后配置硬磁碟。局部总线硬盘控制器初始化。

92 . 硬磁碟配置完成；即将检查BIOS ROM的数据区。跳转到用户路径2。

93 . BIOS ROM的数据区已检查一半；继续进行..

94 . BIOS ROM的数据区检查完毕，即调定基本和扩展存储器的大小。关闭A－20地址线。

95 . 因应滑鼠和硬磁碟47型支持而调节好存储器的大小；即将检验显示存储器..

96 . 检验显示存储器后复原；即将进行C800：0任选ROM控制之前的初始准备。“ES段”注册表清除。

97 . C800：0任选ROM控制之前的任何初始准备结束，接着进行任选ROM的检查及控制..

98 . 任选ROM的控制完成；即将进行任选ROM回复控制之后所需的任何处理。查找ROM选择。

99 . 任选ROM测试之后所需的任何初始准备结束；即将建立计时器的数据区或打印机基本地址..

9A . 调定计时器和打印机基本地址后的返回操作；即调定RS－232基本地址。屏蔽ROM选择。

9B . 在RS－232基本地址之后返回；即将进行协处理器测试之初始准备..

9C . 协处理器测试之前所需初始准备结束；接着使协处理器作初始准备。建立电源节能管理。

9D . 协处理器作好初始准备，即将进行协处理器测试之后的任何初始准备..

9E . 完成协处理器之后的初始准备，将检查扩展键盘，键盘识别符，以及数字锁定。开放硬件中断。

9F . 已检查扩展键盘，调定识别标志，数字锁接通或断开，将发出键盘识别命令..

A0 . 发出键盘识别命令；即将使键盘识别标志复原。设置时间和日期。

A1 . 键盘识别标志复原；接着进行高速缓冲存储器的测试..

A2 . 高速缓冲存储器测试结束；即将显示任何软错误。检查键盘锁。

A3 . 软错误显示完毕；即将调定键盘打击的速率..

A4 . 调好键盘的打击速率，即将制订存储器的等待状态。键盘重复输入速率的初始化。

A5 . 存储器等候状态制定完毕；接着将清除屏幕..

A6 . 屏幕已清除；即将启动奇偶性和不可屏蔽中断..

A7 . 已启用不可屏蔽中断和奇偶性；即将进行控制任选的ROM在E000：0之所需的任何初始准备..

A8 . 控制ROM在E000：0之前的初始准备结束，接着将控制E000：0之后所需的任何初始准备。清除“F2”键提示。

A9 . 从控制E000：0 ROM返回，即将进行控制E000：0任选ROM之后所需的任何初始准备..

AA . 在E000：0控制任选ROM之后的初始准备结束；即将显示系统的配置。扫描“F2”键打击。

AC . 进入设置.

AE . 清除通电自检标志。

B0 . 检查非关键性错误。

B2 . 通电自检完成准备进入操作系统引导。

B4 . 蜂鸣器响一声。

B6 . 检测密码设置。

B8 . 清除全部描述表。

BC . 清除校验检查值。

BE . 程序缺省值进入控制芯片，符合可调制二进制缺省值表.. 清除屏幕。

BF . 测试CMOS建立值.. 检测病毒，提示做资料备份。

C0 . 初始化高速缓存.. 用中断19试引导。

C1 . 内存自检.. 查找引导扇区中的“55”“AA”标记。

C3 . 第一个256K内存测试.. .

C5 . 从ROM内复制BIOS进行快速自检.. .

C6 . 高速缓存自检.. .

CA . 检测Micronies超速缓冲存储器，并使之作初始准备.. .

CC . 关断不可屏蔽中断处理器.. .

EE . 处理器意料不到的例外情况.. .

FF . 给予INI19引导装入程序的控制，主板OK。

不同诊断卡诊断代码可能会有所不同。

注意事项

1） 在最小系统下，部分故障存在重码现象，导致无法最终定位到一个部件上。当遇到此情况时，建议采用替换法进一步确认，以便分离故障件；

2） 由于存在兼容性问题，可能出现使用第一个或最后一个PCI槽时，引起系统无显，代码为“OO”的情况，因此在使用诊断卡时，最好使用靠中间的PCI槽；

3） 由于每款主板的设计以及BIOS厂商都有差异，显示的代码略有区别，另外个别代码在说明书中可能没有说明，请注意特殊情况的归纳总结；

4） 当遇到显示器正常显示后出现的故障，该诊断卡基本已不再起作用，请根据显示器显示的情况来处理故障，此时诊断卡的代码仅供参考；

5） 当诊断卡插在ISA槽上时，请将诊断卡有元件的一面朝向主板电源接口位置，若插反，系统无法工作，而且还可能损坏部件。
