接地电阻测试仪型号 如何选择接地电阻测试仪型号？

接地电阻测试仪是测量接地电阻的专用仪器。选择高质量、高性价比的接地电阻测试仪，首先要了解接地电阻的外部结构，然后深入到接地电阻测试仪的内部结构，了解其功能。从自己的需求出发，选择性价比高的数字接地电阻测试仪。

一、接地电阻测试仪型号

接地电阻测试仪种类繁多，用户无法选择。早年由于国内电力仪表行业公司技术实力有限，传统常用的接地电阻测试仪型号有ZC-8和ZC-29手动接地电阻测试仪，而目前主流的是数字式接地电阻测试仪

ZC-8接地电阻测试仪由手摇发电机、电流互感器、滑线电阻和检流计组成，安装在铝合金铸造的便携式外壳内。由于外观与普通振动台相似，所以一般称为接地振动台。

ZC-8接地摇表有三个结束按钮，即E、P、C p和C；它由高灵敏度电流计、手摇发电机、电流互感器和调节电位器组成。C-8接地电阻测试仪的工作原理是手摇发电机的曲柄以120r/min的速度转动时，产生90-98Hz的交流电。该电流经过电流互感器的一次绕组、接地电极、地和探头后返回发电机，电流互感器产生二次电流，电流计指针偏转。

目前业界主流使用的数字式接地电阻测试仪是由微处理器控制的，可以自动检测各接口的连接状态和接地网的干扰电压和频率，并具有测试辅助接地电极电阻值的功能，方便快捷，数据准确。

二、接地电阻测试仪组件

接地电阻测试仪分类:三端子接地电阻测试仪和四端子接地电阻测试仪。

接地电阻测量仪附件:两个接地探头和三根导线:接地板长5m，电位探头长20m，电流探头长40m

三.高质量接地电阻测试仪的条件

近年来，由于计算机技术的快速发展，接地电阻测试仪也渗透了大量的接地电阻测试仪微处理器技术，其测量功能、内容和精度都是普通仪器无法比拟的。

选择先进的接地电阻测试仪，满足所有接地测量要求。强大的接地电阻测试仪由微处理器控制，可自动检测各接口的连接状态和接地网的干扰电压和频率，并具有数值保存和智能提示等独特功能。高质量的接地电阻测试仪都采用新钳口法，无需打桩和放线进行在线直接测量。高质量的接地电阻测试仪也可以测量土壤电阻率和接地电压。

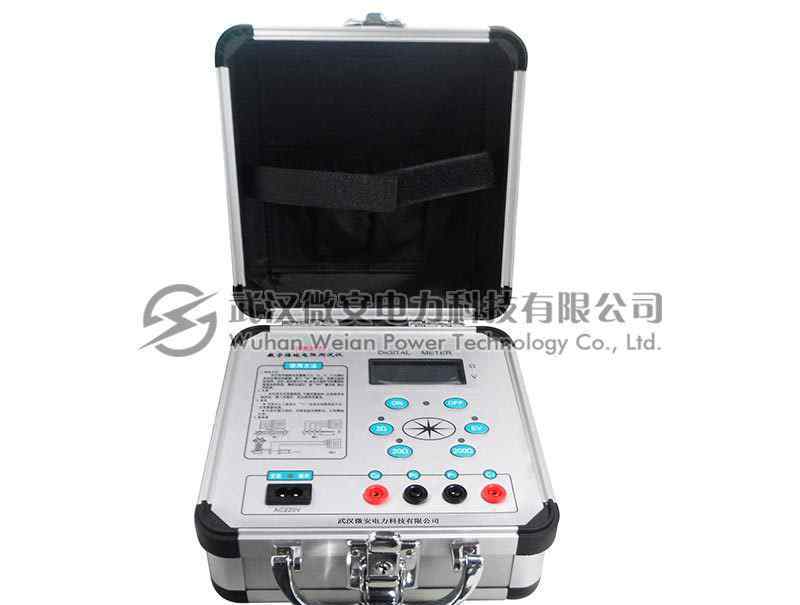

数字接地电阻测试仪

Http://www.whweian.com/c9/273.html(官网查看设备)

四、了解接地电阻测试仪的功能

了解接地电阻测试仪的作用和作用，是为了更好地挖掘自己的需求，了解接地电阻测试仪是否能满足自己的需求。

(1)抗干扰能力强

微安电源生产的DER2571数字式接地电阻测试仪，结构上采用高强度铝合金作为外壳。为了防止工频和射频干扰，电路中采用锁相环同步跟踪检测方法，配合开关电容滤波器，使仪器具有更好的抗干扰能力。下图是微安电源DER2571接地电阻测试仪的生产现场

接地电阻测试仪生产现场

(2)超级智能电子助力

数字式接地电阻测试仪采用电子升压代替传统的手动发电方式。无需手动调节天平，3(1/2)位液晶显示屏

(3)测试范围广

如上所述，优质接地电阻测试仪还可以测量土壤电阻率和接地电压。微安电源生产的接地电阻测试仪可以测量低电阻导体的电阻、土壤电阻率和交流接地电压，满足新型接地电阻测试仪的要求。

(4)测量范围广，精度高

数字接地电阻测试仪采用DC/交流转换器将DC转换成交流低频恒流，通过辅助接地电极C和被测对象E形成回路，在被测对象上产生交流压降，通过辅助接地电极P送到交流放大器放大，经检测转换后数字显示。测量范围为0 ~ 2ω、0 ~ 20ω、0 ~ 200ω，提高了显示精度。

(5)稳定测量

数字式接地电阻测试仪采用DC/交流转换技术，将DC转换成交流低频恒流，测量方便快捷，数据稳定。接地电阻测量仪允许辅助接地电阻在0 ~ 2 kω (RC)和0 ~ 40 kω (RP)之间变化，而不影响测量结果。

(6)符合用户习惯

从用户体验来看，如果数字接地电阻测试仪的测试电路堵塞，表头上的“1”表示溢出，符合常规测量习惯。

摘要

接地电阻测试仪对防雷和接地至关重要。在了解接地电阻测试仪的类型、组成和功能后，我们必须根据自己的需要选择一种先进的接地电阻测试仪，这将更有助于我们的测试工作，提高工作效率。
