轴线 这样的教程真少见 手把手教你用CAD建筑版快速绘制轴网

最近收到了很多朋友的来信，询问关于网格的绘制等问题。趁着今天有空的时间，我给大家详细介绍一下，解释一下CAD建筑版是如何快速绘制网格的。

画建筑网格，我们之前介绍了一种方法，先画一条单线，然后用单线生成墙，再对生成的墙生成网格。

但是这种方法有些设计师有点不习惯。下面给大家介绍一些方法。

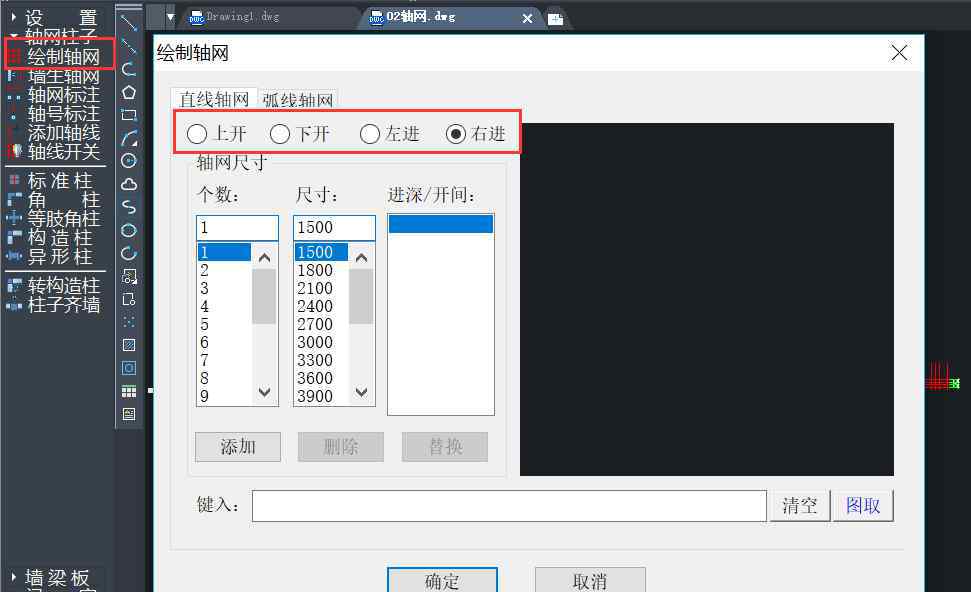

打开左边的菜单栏，点击网格列下的第一个按钮“绘制网格”，会弹出一个网格窗口。请注意，在直轴网栏中，您可以选择上下间距和左右深度。

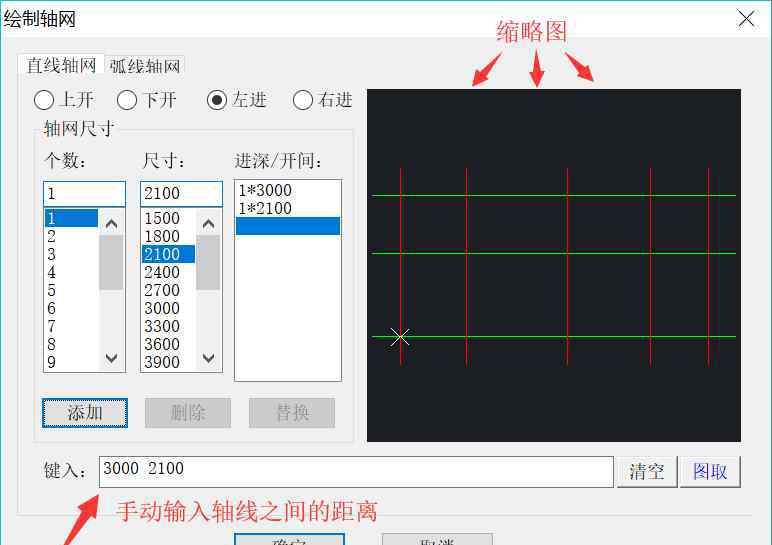

选择间距或深度后，您可以在键入的区域中手动输入轴之间的距离，并且您可以在右侧窗口中看到一个简化的渲染。确认准确输入隔间尺寸和深度后，单击下面的“确定”，在指定位置插入图形。

除了在打字区手动输入轴的数据，我们还可以使用网格大小的已有数据直接调用。

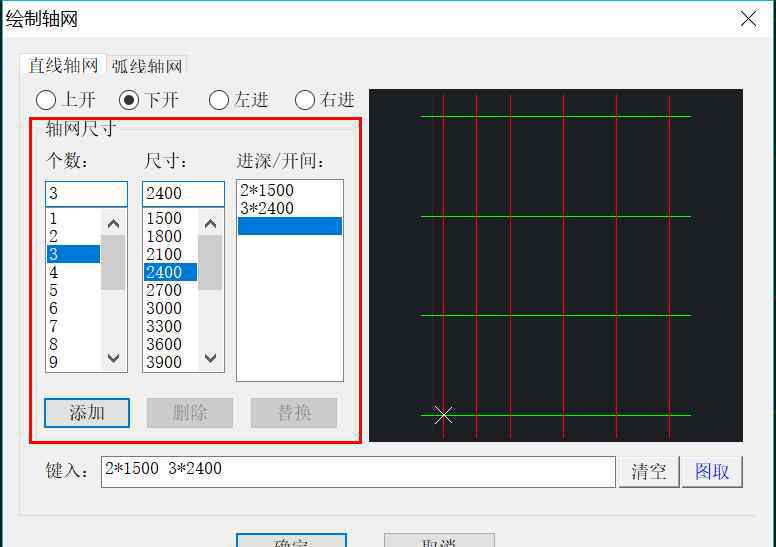

建筑中常用的模数是300的倍数。在大小列表中，可以选择宽度和深度中常用的值。选择尺寸后点击【添加】，右侧显示框会出现对应的网格缩略图。

如果有多个相同的值，例如，有三个4500，那么我们可以在数字中单击“3”，然后在大小中单击“4500”，然后单击“添加”。如果对应的值输入不正确，也可以通过输入正确的大小直接删除或替换，可以提高一定的工作效率。

那么问题来了。如果我们得到一张图纸，上面的标注信息被分解了，怎么画网格呢？

我们有必要介绍第三种更智能的绘制网格的方法。

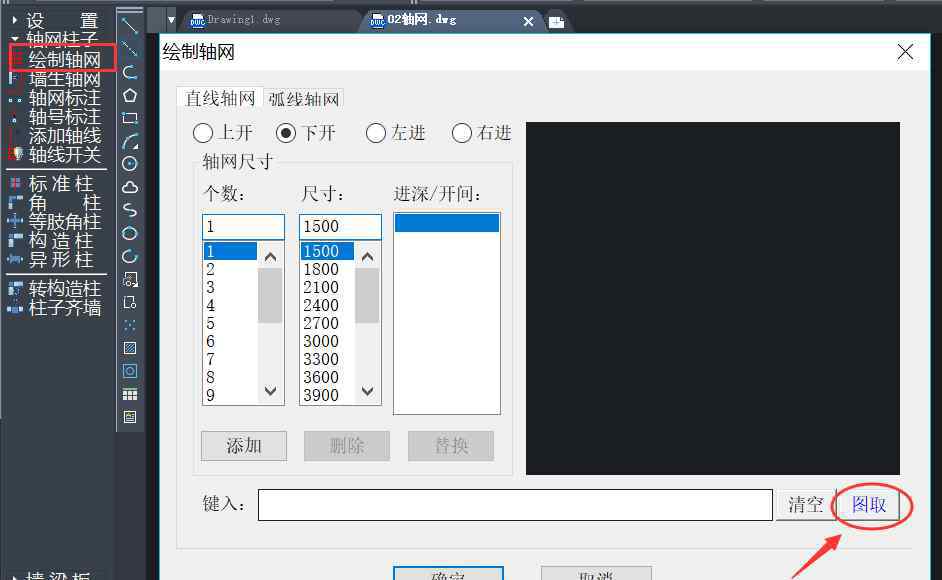

打开图形后，我们可以单击“网格列”下的图形网格，然后单击窗口右下角的“绘图”。选中原图的标注后，我们可以在窗口中看到被吸收的网格数据，点击确定将其插入到图纸的指定位置。上下湾和左右深度画网格模数的操作方法是一样的，我就不赘述了。

大多数时候，建筑物绘制的是常规的直轴网，但对于管状建筑物或其他圆形建筑物，则需要引入圆弧轴网。

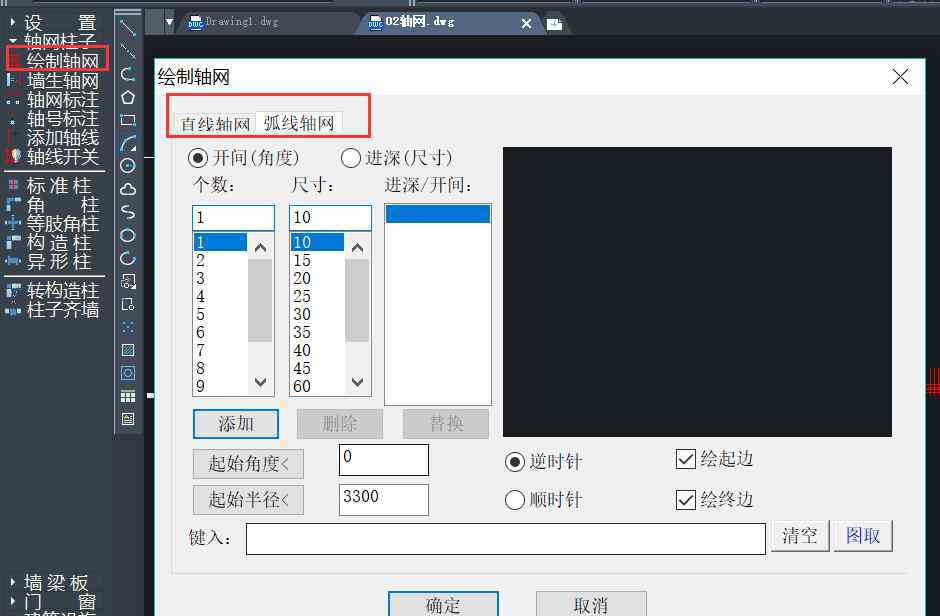

单击左侧菜单中“网格列”下的“绘制网格”，在弹出的网格窗口中单击“切换到弧形网格”。

与直轴网络相比，圆弧轴网络需要输入其起始角度和起始半径，顺时针或逆时针，是否绘制起始边和结束边，然后单击或键入间距之间的角度，单击深度输入尺寸，单击确定完成。

需要注意的是，弧形网格的开口之间的角度之和不能大于360度，超过时会有提示，设计师在绘制网格时要多加注意。

如果需要调整，如旋转

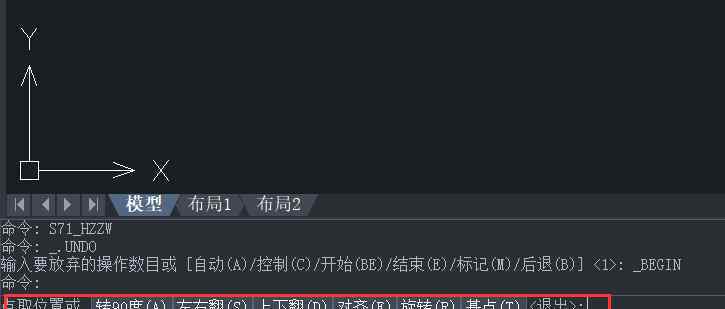

点击确定后，可以查看命令栏的提示，输入相应的命令快捷键或点击按钮直接操作，完成后将网格插入指定位置。

修改线型的步骤

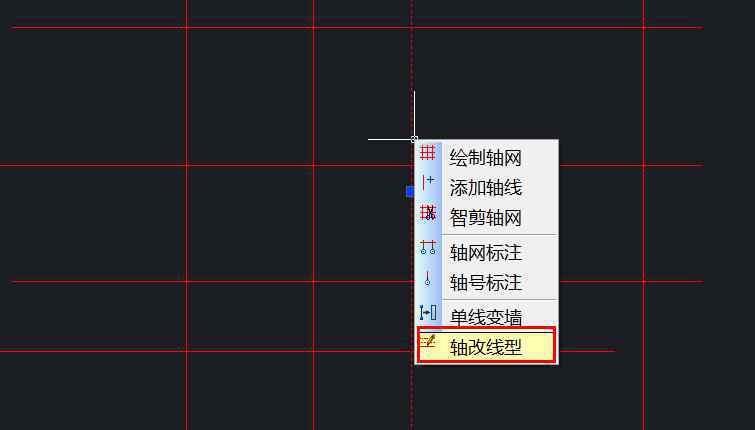

轴在初始状态下以实线形式显示。可以选择轴，点击右键菜单中的“更改轴线类型”，将实现更改为虚线形式。

如何“用格子砌墙”

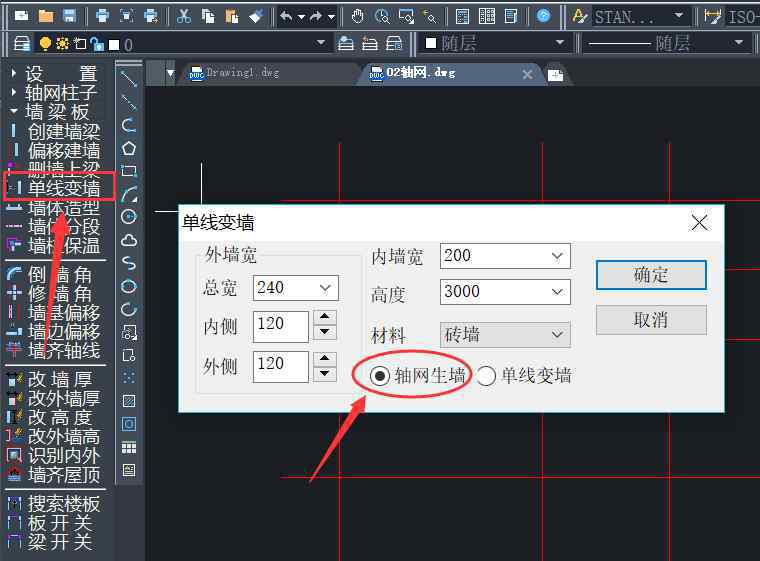

在已经绘制好网格的情况下，可以在左侧菜单中单击墙梁板下的单线来改变墙体，在弹出的窗口中单击“网格创建墙体”，然后输入外墙和内墙的尺寸，单击“确定”框选择生成的网格，然后输入“确定”即可看到网格生成的墙体。

网格生成的一些墙是不必要的怎么办？

然后关轴就可以删除了。

隐藏轴有两种方法。首先是使用层隔离。点击轴网后，只剩下墙，轴网已被隔离，不显示。

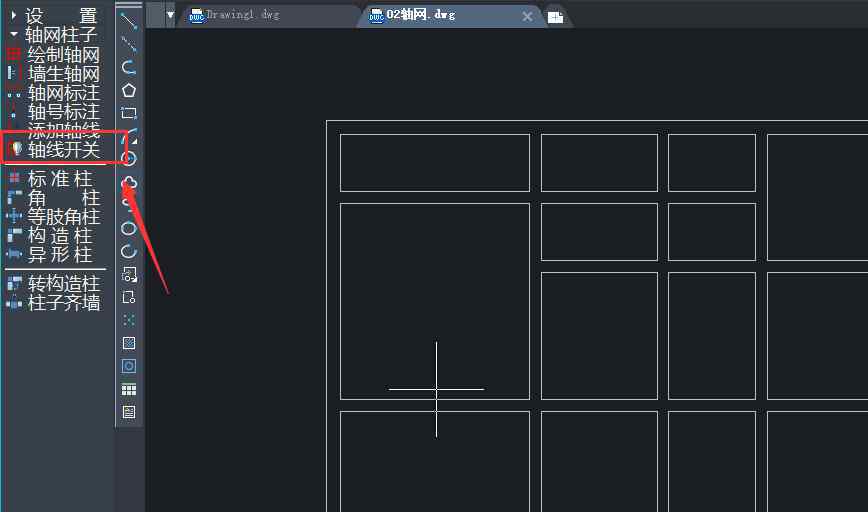

另一个选项是点击左侧菜单中“轴网格列”下的轴开关，或者输入“ZXKG”作为快捷命令调用，这样轴就关闭了，如果需要重新打开，就要按照这个步骤打开。轴被隔离或封闭后，可以删除墙。
