盘扣型脚手架 盘扣式脚手架常用规格型号

板式脚手架规格型号分类

根据施工中承插式钢管支架安全技术规范JGJ231-2010,

主要分为a型和b型。

a型:市场上常叫60系列,也就是说立柱直径60mm,主要用于重型支撑,比如桥梁工程。

b型:即48系列,立杆直径48mm,主要用于房屋建筑装饰等领域。

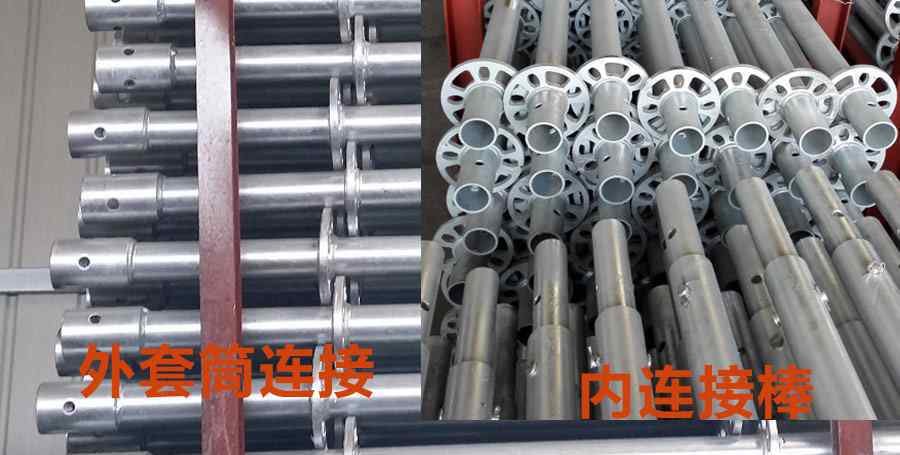

此外,根据螺旋脚手架杆的连接方式,可分为外套连接和内连杆连接两种形式。

目前市场上的60系列卷材脚手架一般采用内连接,即在立杆内部连接连杆。

48系列板扣脚手架通常采用外套连接,也可采用内连杆连接,尤其是在舞台框架和照明框架领域。

板扣脚手架规范

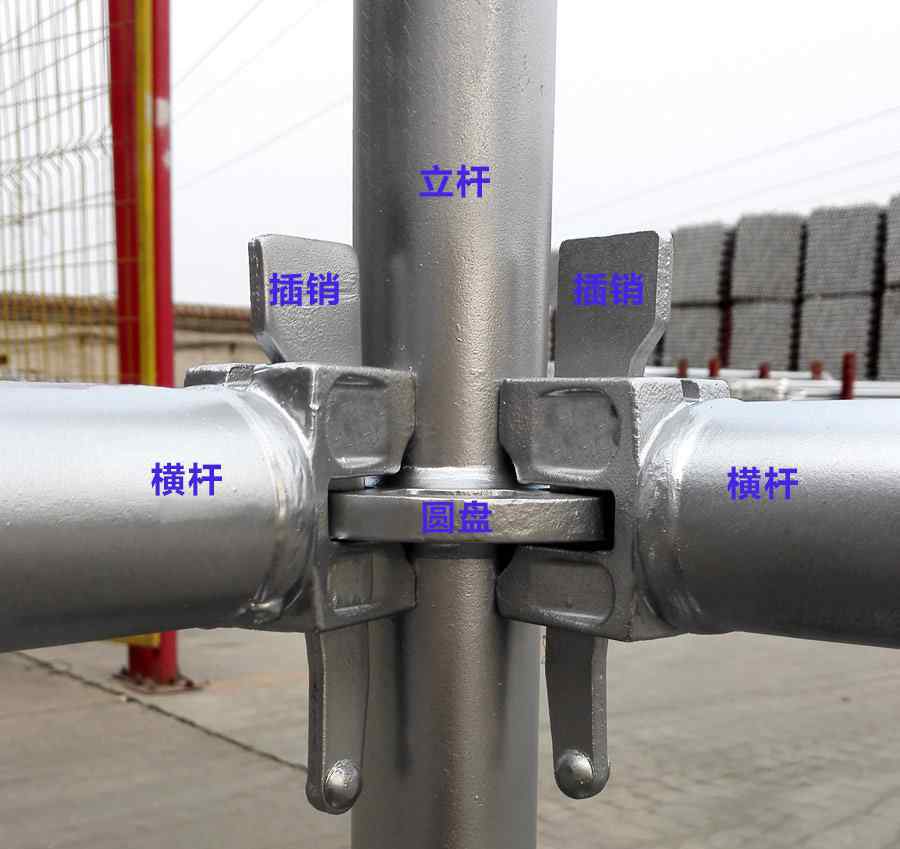

脚手架的主要构件有立杆、横杆、斜杆和可调支架。

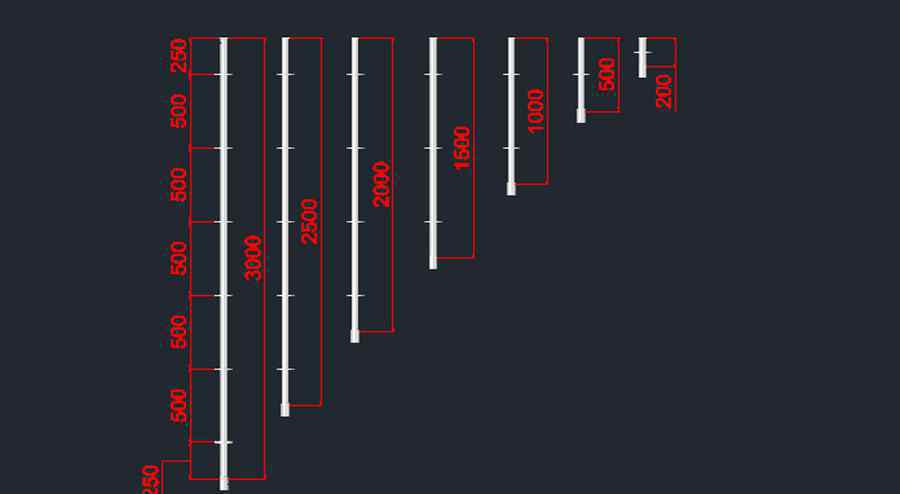

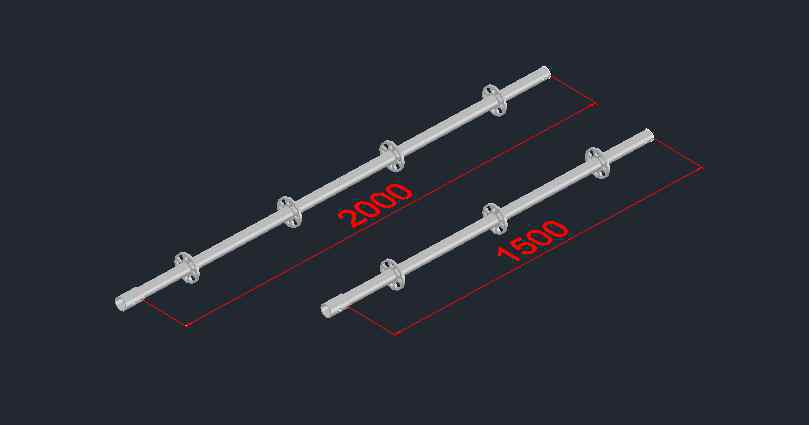

板扣脚手架立柱

圆盘之间的距离是500mm,所以立杆的规格模数是500mm,具体常用的规格是500mm,1000mm,1500mm,2000mm,2500mm,3000mm,底座200mm。

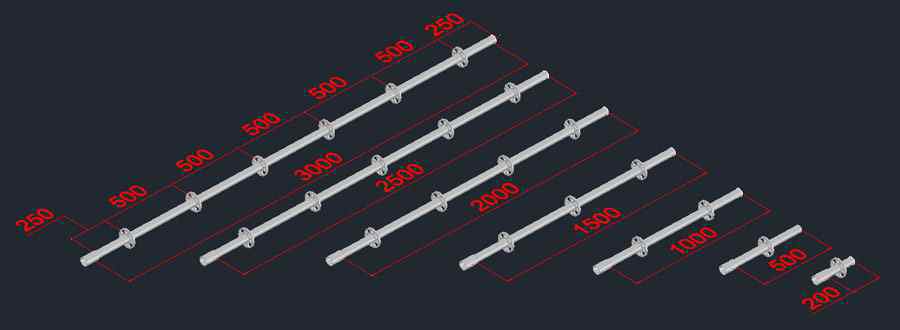

板扣脚手架立柱

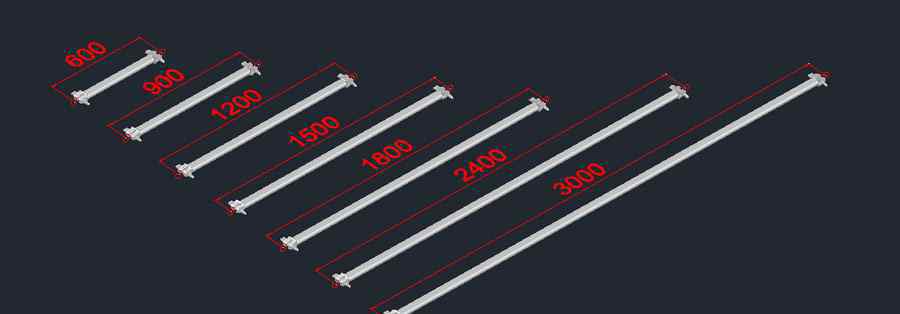

盘绕脚手架的水平杆

型号规格模数300mm。

即300毫米、600毫米、900毫米、1200毫米、1500毫米、1800毫米、2400毫米和3000毫米。

盘绕脚手架的水平杆

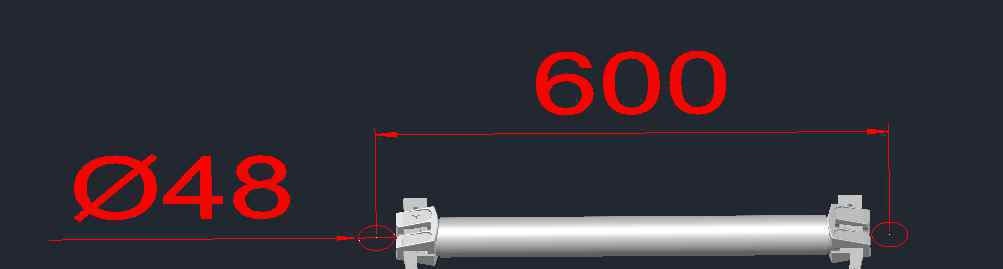

注意:单杠的标称长度是竖轴之间的距离,所以实际长度比标称长度短一个竖径。

根据工程性质的不同,一般模板支撑脚手架,最大用量为1.5m水平杆、1.2m和1.8m等。

对于操作架,水平杆的长度一般为1.8m,1.5m和2.4m一起使用。

盘绕脚手架的水平杆

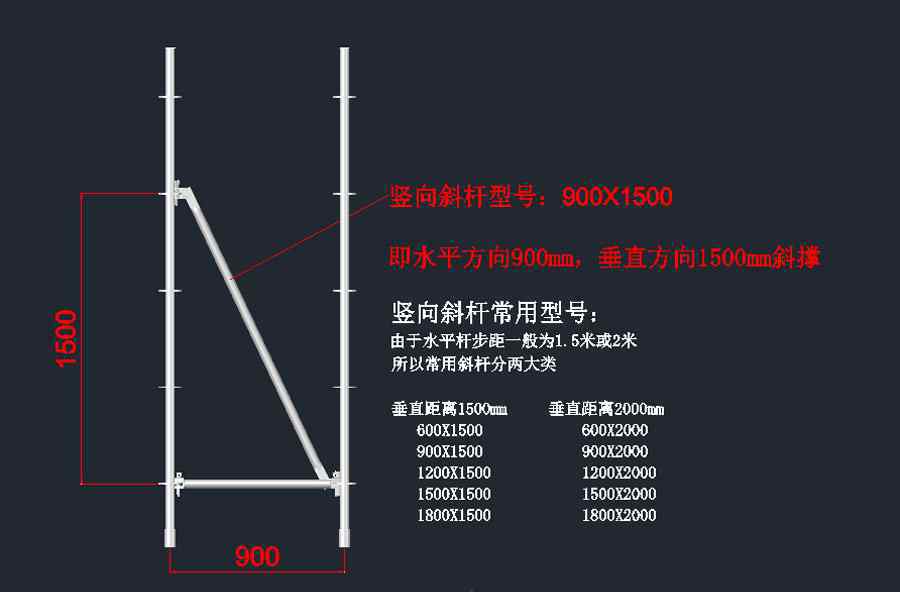

板扣脚手架垂直对角线规范

根据水平杆长度和步距(上下水平杆之间的距离),在工程实践中,模板支撑架的水平杆步距一般为1.5m,因此模板支撑的竖向斜杆高度一般为1.5m。

例如,900毫米水平杆上使用的垂直对角线为900毫米x1500毫米,1200毫米水平杆上使用的垂直对角线为1200毫米x1500毫米,以此类推...

盘绕脚手架的垂直对角线

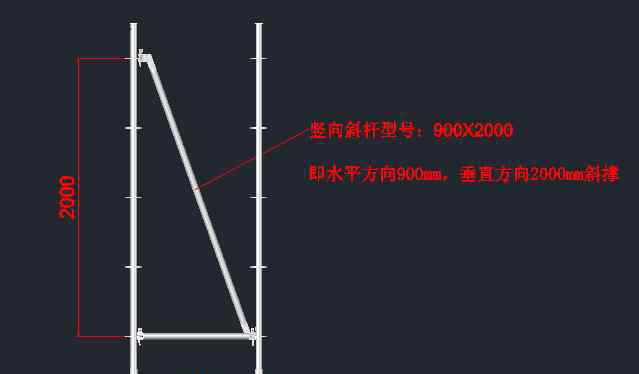

如果是操作架或者照明架等。在承载力特别低的工程中,步距可达2m。对应的竖对角线高2m。但由于人体的高度,架设过程可能没有1.5m步距那么方便。

例如,900毫米水平杆上使用的垂直对角线为900毫米x 2000毫米,1200毫米水平杆上使用的垂直对角线为1200毫米x 2000毫米,以此类推...

盘绕脚手架的垂直对角线

在实际工程实践中,模板支撑架最常用的竖向斜杆为1500mmX1500mm和1800mm×1500mm,普通脚手架工程最常用的竖向斜杆为1800mm×1500mm或1800mmX2000mm。

———————————————————————————————————————————
