背景颜色 CAD中如何设置背景颜色？

用CAD绘图，大部分人会用默认的背景色，但还是有很多人会把背景换成自己喜欢的颜色。感觉背景色的变化很简单，所以之前没写过，但是网上问的人不少，简单说一下。

CAD的背景色也不是静态的。早期版本的model 空默认背景色为黑色，高版本的model 空颜色变得略浅。虽然修改背景颜色的操作并不复杂，但是对于初学者来说并不容易，因为CAD提供了很多颜色选项。

一、修改型号空之间的背景颜色

有些人不希望CAD默认背景色。有人认为默认背景色不利于保护眼睛，所以想在model 空之间改变背景色。在模型空之间修改背景颜色的操作捕获如下:

1.进入操作输入，或点击鼠标右键后点击菜单中的选项，打开选项对话框。

2.点击对话框顶部的“显示”选项卡，找到“颜色”按钮，点击颜色按钮，打开颜色设置对话框，如下图所示。

3.默认选项是2D型号空之间的背景颜色，所以我们只需要从右上角的颜色下拉列表中选择我们需要的颜色。如果列表中有几种颜色不符合要求，点击底部的“选择颜色”，会弹出选择颜色的对话框，如下图所示。

弹出标准颜色选择对话框，但与设置图层或对象属性不同，设置图层或对象属性时默认打开索引颜色选项卡，而设置背景颜色时默认显示真彩色选项卡。在对话框中，我们可以直接输入颜色的色相、饱和度、亮度，或者直接输入颜色在地下的RGB值，或者直接用光标在模板上拾取想要的颜色，然后稍微设置一下。

4.在“图形窗口颜色”对话框中单击“应用并关闭”。虽然选项对话框没有关闭，但是已经可以看到设置效果了。如果不合适，可以继续改。如果没有问题，我们可以单击“确定”关闭选项对话框。

其次，修改绘图/布局的背景颜色

布局空之间背景色的设置方法与模型空之间基本相同，但也有一些不同。Layout 空为了更形象地模拟绘图效果，不仅显示模拟绘图的方框，还显示阴影和背景颜色。默认情况下，我们只能修改模拟纸张部分的背景颜色，但是很多人使用布局空图像间模型空，一个布局放置多个视口和画框，所以希望在绘图范围之外可以使用统一的背景颜色。在这种情况下，设置颜色后，您需要按如下方式设置相关选项:

1.打开选项对话框，进入“图形窗口颜色”对话框。从对话框左侧的列表中选择“绘图/布局”，然后在右上角的颜色列表中设置所需的颜色。例如，如果我们将其设置为黑色，单击应用并关闭按钮，如下图所示。

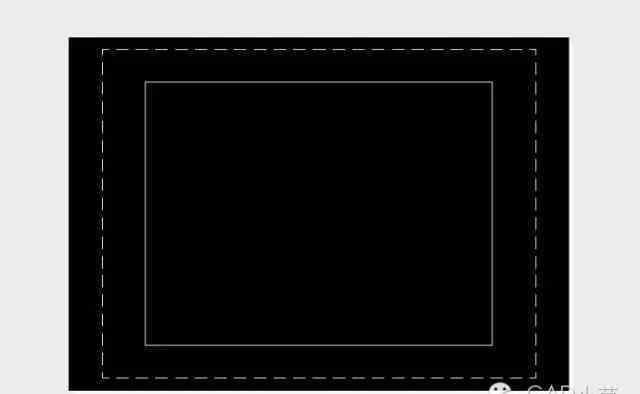

设置后的效果如下图所示。

我们可以看到只有中间部分变黑了，背景颜色没有变化。如果希望整个布局空中的背景成为统一的颜色，则需要取消选项对话框中绘图背景的显示。

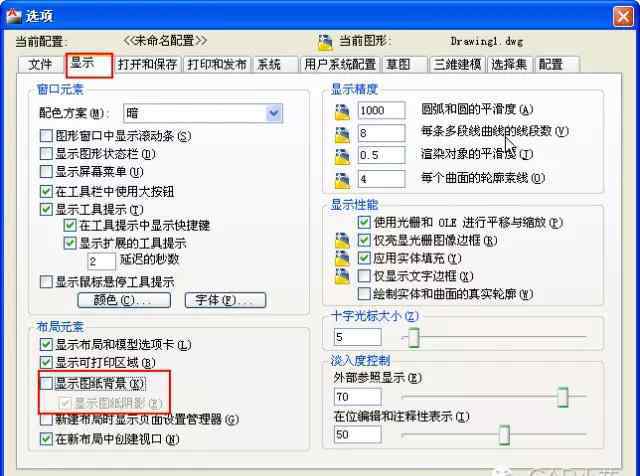

2.在选项对话框的显示选线卡中，点击取消选中“显示图纸背景”，如下图所示，然后点击确定按钮，关闭选项对话框。

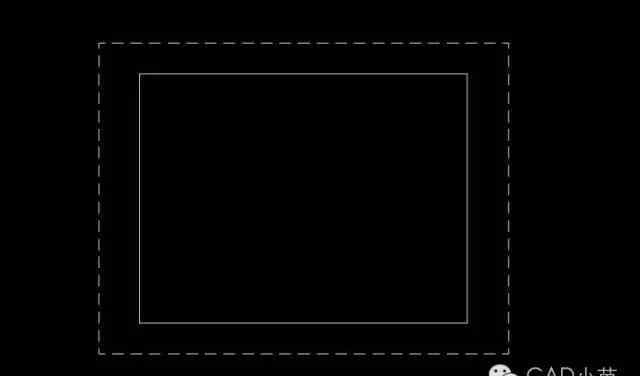

这样布局空和型号空一样，背景颜色统一，但是表示纸张和可打印区域的边界会保留，如下图所示。

上面介绍了在model 空和layout 空之间设置背景色的方法。CAD的很多界面元素的颜色都可以通过上述方法设置，比如十字光标和网格线的颜色。但是，“图形窗口颜色”对话框中没有设置界面元素的某些颜色。例如，在十字和窗口(左和右)框中选择的颜色以及夹点的颜色在选项对话框的“选择集”选项卡中设置，如下图所示。
