气体灭火系统根据其结构可分为管网灭火系统和非管网灭火系统。管网气体灭火系统中的联合分配系统具有大大减少储存容器数量和灭火剂用量的优点，具有很高的应用价值。今天我们就来分享一下管网灭火系统的相关内容。

一、管网灭火系统

管网气体灭火系统是指根据一定的应用条件设计计算，将灭火剂从储存装置输送到放喷组件进行放喷的灭火系统。灭火剂瓶组和驱动气瓶组设置在专用储瓶室内，灭火剂通过管网输送到保护区。通过喷嘴喷射和雾化灭火剂。与无管网灭火系统相比，具有更好的安全性和可靠性。

七氟丙烷、IG541和二氧化碳都可以设计成管网灭火系统。

二、分类

气体灭火系统按结构可分为非管网灭火系统和管网灭火系统，管网灭火系统可分为联合配电系统和单元独立系统。

联合分配系统:联合分配系统是指使用一套灭火系统储存装置同时保护两个或两个以上防火区或被保护对象的气体灭火系统。

单元独立系统:单元独立系统是指使用一套灭火剂储存装置来保护一个保护区域的灭火系统。

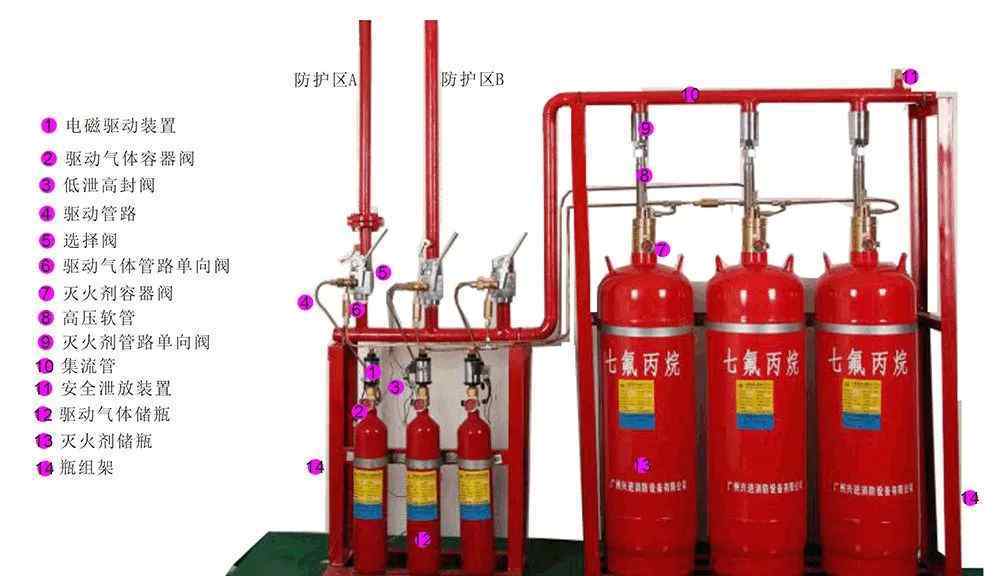

三.成分

瓶组架:用于固定和驱动气瓶组或灭火剂瓶组的框架。

电磁驱动装置:接收启动信号，打开容器阀门驱动气瓶组。

驱动气瓶组的容器阀:驱动气体是密封的，容器阀上应设置安全泄压装置和压力表。

驱动储气瓶:用于储存驱动气体。

低泄漏高密封阀:低泄漏高密封阀正常处于开启状态，可排出少量驱动气体泄漏，避免系统误操作。系统启动时，启动管道压力迅速上升，低压高压密封阀自动关闭，保证系统正常启动。

驱动管道:用于输送驱动气体。

选择阀:用于区域控制，通常由驱动气体或电磁阀关闭和打开。

驱动气体管道单向阀:防止驱动气体倒流和反冲。

灭火剂瓶组容器阀:容器阀将灭火剂密封在储存瓶内，七氟丙烷和IG541的容器阀配有压力表，用于检测灭火剂的泄漏。二氧化碳由称重机构检测，无压力表。

灭火剂管道单向阀:防止灭火剂在管汇中倒流。

收集管:收集灭火剂。

安全泄压装置:防止收集管超压。

信号反馈装置:感应管网压力，反馈井喷成功信号。

灭火剂输送管道:输送灭火剂。

喷嘴:喷射雾化灭火剂。

四.设计要求

1.联合配电系统中灭火剂的设计用量根据最大保护面积或保护对象确定。

2.选择阀安装在联合分配系统的每个保护区域。选择阀通常是关闭的。当某个保护区需要灭火时，打开该保护区对应的选择阀，将灭火剂释放到指定的保护区。其公称直径应等于保护区内消防系统主管道的公称直径。选择阀应设置在储存容器室内，靠近储存容器，便于操作。

3.当联合分配系统启动时，选择阀应在容器阀打开之前或同时打开。

注意:

1)在联合配电系统中，应在每个保护区或保护对象的管道上设置选择阀。发生火灾时，可以选择性地打开防火区或保护对象管道上的选择阀，喷洒灭火剂灭火。应在选择阀上设置指示保护区域或保护对象的永久性铭牌，以防止操作过程中出现错误。

2)在联合分配系统中，如果选择阀设置在储存容器室外或保护区内，可能会导致收集管道过长，容易导致气液分离或干冰堵塞。不能有效灭火，甚至导致灭火失败。因此，选择阀的设定位置受到限制。

4.联合分配系统的启动管道需要设置气体单向阀，以分配和控制相应保护区内灭火剂储存瓶组的开启数量。

5.在储存容器或容器阀门上，应设置安全泄压装置和压力表。联合分配系统的收集管应配备安全泄压装置。安全泄压装置的工作压力应符合相应气体灭火系统的设计规定。

V.配电系统喷涂过程描述

B保护区发生火灾时，气体灭火控制器向B区驱动缸上的电磁驱动装置发出启动指令，开启驱动缸的容器阀，将气体驱入驱动管道，关闭低压和高压密封阀，通过驱动气体管道上的单向阀开启该保护区对应的灭火剂瓶组的容器阀。灭火剂通过虹吸管、容器阀、高压软管和单向阀进入管汇，经过B区选择阀和灭火剂输送管道，信号反馈装置感知管网压力，向控制主机反馈井喷成功指令。
