高压绝缘子在线检测技术

一、高压绝缘子、高压套管的基本用途

高压绝缘子、高压套管的基本用途是在电力系统中或电气设备中将不同电位的导体在机械上固定起来。架空线路的导线、变电所的母线和各种电气设备的带电体，都需要用绝缘子或套管支撑，使之与大地或接地物绝缘，以保证安全可靠的输送电能。

（一）绝缘子分类

按结构形式可分为针式绝缘子、棒式绝缘子和悬式绝缘子。 按功能可分为普通型绝缘子和防污型绝缘子。 按使用材料可分为瓷质绝缘子、钢化玻璃绝缘子和有机硅人工合成绝缘子等。

（二）绝缘子的工作环境

高压绝缘子暴露于大气中并长期工作在强电场、强机械应力、骤冷骤热、风吹雨打等恶劣环境中, 因此绝缘子出现故障的机率很大, 严重威胁电力系统的安全运行。据统计国内110kV 线路发生不明原因闪络所占的比例为故障率的22% , 造成很大的经济损失。

（三）绝缘子常见的问题

一般来说绝缘子故障主要有以下几个方面: 绝缘子内部出现裂隙、绝缘子表面破损、绝缘阻抗降低、污闪等, 绝缘子种类不同, 出现故障时所呈现的现象也不同。如: 绝缘子串中存在不良绝缘子时,不良半导体釉绝缘子温度变化可能较大, 而玻璃绝缘子和普通釉绝缘子的温度变化较小。相应的高压绝缘子在线检测方法也多种多样, 绝缘子分布的广泛性和安装点的特殊性更增加了绝缘子检测的难度。

因此，实现绝缘子在线监测，对于整个电网以至于整个电力系统来说都是一件非常有价值的事情。

二、绝缘子的测量方法

高压绝缘子在线检测的主要方法一般分为两类: 一类是非接触式检测法, 另一类是接触式检测法。

非接触式检测法

主要包括超声波检测法、激光多普勒振动法、红外测温法、电晕摄像机法、声波检测及无线电波检测法等。其检测原理、主要设备及优缺点见表1。

接触式检测法

接触式检测法按工作原理主要有电压分布法、泄漏电流检测法及脉冲电流检测法等。

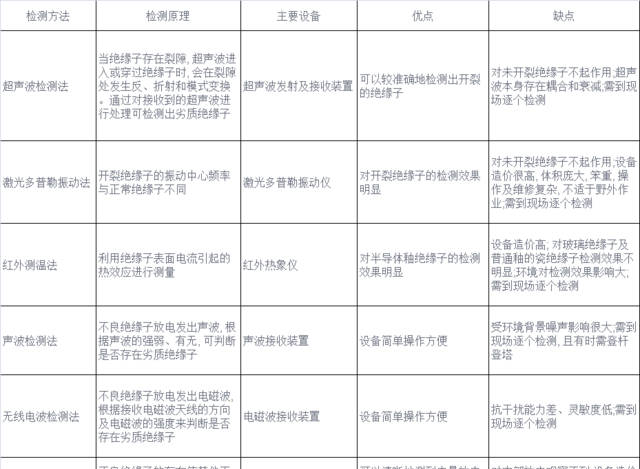

表1　非接触式绝缘子在线检测方法比较

几种常见的在线监测方法：

（一）绝缘子电压分布在线监测

目前很多实验和理论研究已经证明, 正常绝缘子串的电压分布为不完全马鞍型, 即靠近导线处绝缘子所承受的电压最高, 约为接地端绝缘子所承受电压的1.7～ 3.0 倍[2 ] , 而绝缘子串中间部分所承受的电压最低。当出现不良绝缘子时, 绝缘子串上的电压将重新分布, 如把实际测得电压分布与正常时绝缘子串上的电压分布作比较, 有利于判断不良绝缘子是否存在。目前国内利用电压分布原理进行绝缘子检测的方法较多，主要有短路叉法、火花间隙法、光电式检测杆法、声脉冲检测法等。

短路叉法及火花间隙法是早期绝缘子检测的主要方法。短路叉法是依靠单片绝缘子短路时所发出的火花及放电声音来检测不良绝缘子的。测试结果受周围环境背景噪声影响很大, 且因测试人员的判断不同而异。

火花间隙法是用可调间隙来测量每片绝缘子上的电压, 主要缺点是读数分散性大。两种方法最主要的优点是测试设备原理简单、操作方便; 最大的缺点是准确度低, 且都要登杆登塔, 因而劳动强度大、危险性高。

（二）光电检测杆法

光电检测杆法是随着纤技术的发展而产生的。主要原理是将高压探头上的感应电压经光电转换变成光信号, 经绝缘杆内部的光纤传到低压侧, 经处理后以数字形式显示出来。其优点是测量危险性小、绝缘子串电压分布能够直观地测量出来, 不足之处仍需到现场逐个进行测量,且需登杆登塔。

（三）声脉冲检测法

声脉冲检测法的主要原理是某片绝缘子上电压通过两个探头组成的回路对电容器充电, 然后经放电管和扬声器放电, 扬声器发出声波的频率及发声间隔随两个探头之间电压变化而变化, 因此根据测量扬声器所发出的声脉冲周期及频率来检测沿绝缘子的电压分布。

（四）红外热像仪检测法

不良绝缘子与良好绝缘子的表面温度存在差异，尽管这种差异很小，但应用红外热像仪可以将绝缘子表面的温度分布直观、形象的热像图显示出来。

正常运行中，不良绝缘子由于电压低于正常绝缘子，导致不良不良绝缘子的表面温度低于正常绝缘子，利用红外热像仪可以测量出这种温度差异。

被测物体辐射能量高低(温度大小)通过先进的红外探测器在仪器内部感应而形成热分布图像,能量辐射(温度)高的部分图像就亮,反之则稍暗。红外图像即是对温度灵敏的图像,红外图像的亮暗直接反应出物体温度的高低,两者成递增比例关系。凭借成像的明亮并配以两者递增比例关系公式计算,就能诊断出物体温度的高低,从而判断电力运行设备是否有缺陷问题。红外热像仪工作原理见图1。

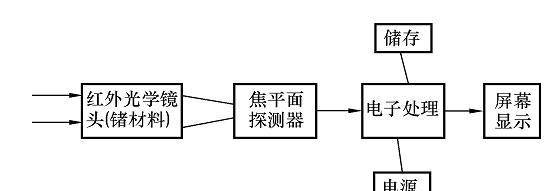

图1　红外热像仪工作原理图

三、高压绝缘子污秽度的在线监测：

近年来, 我国大气污染加剧, 变电站和输电线路污闪问题日趋严重。据统计, 在电力系统总事故数中污闪事故次数仅次于雷害, 位居第二,而污闪事故所造成的损失却是雷击事故的10倍。全国六大电网几乎都发生过大面积污闪,造成了很大的经济损失。特别是2003年8月发生的美、加停电事件, 又为中国电网安全敲响警钟。目前在电力系统中“防污”的措施主要有[ 通过增加绝缘子串的数目以增加绝缘子的爬电距离;采用有机合成等新材质构成的绝缘子; 涂RTV 有机涂料; 采取人工定期或不定期清扫。采取上述方法, 在防止污闪事故的发生上起到了一定的积极作用, 但从技术性、经济性、劳动力及劳动强度上来看, 都存在大量人力、物力的浪费, 况且上述方法由于缺乏对绝缘子电气状况的实时监测,仍无法杜绝污闪事故的发生。根据测量的泄漏电流结合环境条件, 来判断绝缘子表面污秽积聚过程, 是目前监测外绝缘污秽的重要方法, 是开展状态检修”的实用手段。西安金源电气有限公司研发的变电站绝缘子污秽在线监测系统, 根据测量的泄漏电流、脉冲频次, 结合环境条件, 来判断绝缘子表面污秽积聚过程, 可逐步实现绝缘子污秽的“定期清扫”到“状态清扫”的转变,防止变电站污闪事故的发生, 是目前监测外绝缘子污秽的有效方法 。

目前常用的绝缘子污秽测量方法：

判断绝缘子表面污秽的常用方法有: 等值附盐密度法( ESDD ) ; 污层电导率法; 污闪电压与污闪梯度法; 泄漏电流及脉冲计数法等 。目前在供电部门对输电线路绝缘子污秽程度的判断一般应用等值附盐密度法。

1.绝缘子等值盐密法( ESDD ) 是用一定量的蒸馏水将一定面积瓷表面上的污秽物全部清洗掉,用适当的仪器测量污秽溶液的盐密值, 通过计算等值盐密可直观衡量污秽程度。但由于目前尚无测量固体化学成分的传感器, 因此无法进行实时监测其成分变化和绝缘子的电气状况。

2.污层电导率定义为绝缘单位表面污层的电导值, 实际上是由加在污层上的电流与电压之比求出的电导与绝缘子的形状系数相乘求得。为测量污层表面电导, 应在污层饱和受潮条件下, 在绝缘子上加适当高的工频电压, 测其泄漏电流, 从而求得电导。但上述测量分散性较大, 受污秽分布不均匀和温度变化的影响大, 测量比较麻烦。

3.污闪电压及污闪梯度是表征绝缘子性能的理想的污秽参数, 现场污秽试验还能真实地测得绝缘子污闪性能。但由于自然污秽和积污水平达到临界状态与引起污闪的气象条件的产生不一定同时存在, 往往是污秽已经达到临界水平但没有出现充分的潮湿条件而测量不到临界污闪电压, 因而进行闪络电压的测量还应结合其他污秽度参数的测量。因其试验设备容量大, 试验不方便, 现场杆塔一般不具备试验条件。
