传导骚扰测试系统主要测量正常工作条件下EUT通过电力线、信号端口和控制端口对周围环境的骚扰,测试频率主要在9 khz至30 MHz范围内。不同产品的扰动限值由不同的标准规定,但基本方法是一样的。
该系统主要由电磁干扰测试接收机、人工电网(LISN)和电磁兼容测试软件组成。人工电源网络可以在给定的频率范围内为干扰电压的测量提供标准的50ω阻抗,并将EUT与电源隔离。
当EUT电流过大或LISN不能用于测量时,如EUT控制端口,可配合接收器使用高阻抗电压探头进行测量。
测试设备:
EMI接收机、人工供电网络、OIEMC测试软件、电压探头、电流探头等。(配置根据需要确定)。点击EMI发射测试,了解更多EMI测试设备。
测试配置:

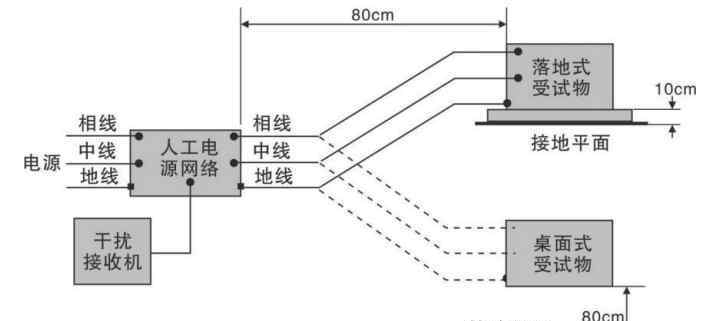

测试时,人工供电网络的输出端应距被测设备的终端0.8m,并与两根电源线连接成一根0.8m长的三芯软电缆。被测桌面设备高度应大于0.8m,地面设备高度应大于0.1m..接地金属板应放置在墙壁和地面上,EUT应远离垂直接地金属板0.4m(下图为配置图)。
