5460 NXP新品LPCXpresso54608开发板评测

新年伊始,恩智浦发布了基于ARM Cortex-M4的新一代LPC546x系列高性能微控制器,同时发布了基于该系列微控制器的新开发板——恩智浦lpcxpresso54608。这个系列的微控制器会有什么样的性能,板会有什么功能?别瞎说,卷起袖子给大家看看就好。

该板的全称是LCPXpresso54608,这是恩智浦将于2017年第一季度推出的新产品。

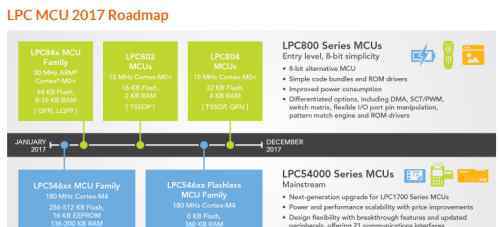

说到这里,我们可以插入看看恩智浦的2017年产品路线图。当然主要是微控制器的两条产品线。下面的方案是一个是基于ARM Cortex-M0+的LPC800系列,主要用来替代8位单片机市场。该系列产品集成了低功耗、低成本的应用领域;另外,本文要讨论的LPC546x系列单片机吸收了LPC1700系列的精华,为工程师提供了先进的集成度和极其灵活的连接特性。其应用领域包括电机、音频、人机交互界面等领域。目前,恩智浦仍在努力争取在2017年稳步占领市场。

LCPXpresso54608开发板

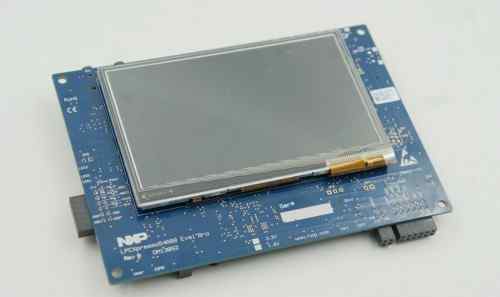

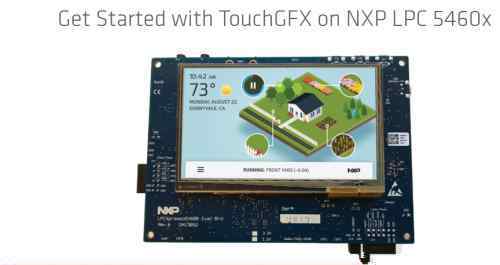

回到LCPXpresso54608板本身,板的正面配有480*272分辨率的电容式触摸屏,很有帮助。毕竟在我印象中,我玩过的恩智浦开发板还没有配备这么大的触摸屏板,现在多了一块屏幕,可玩性大大增强。

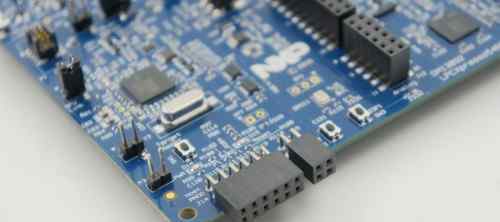

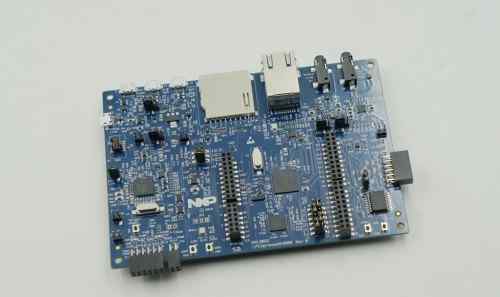

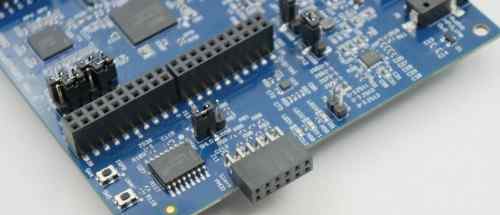

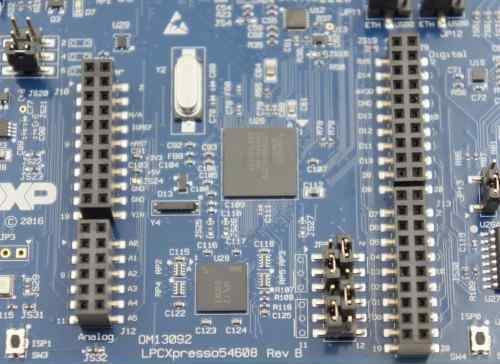

除了屏幕,板的正面基本上还有其他设备,所有设备都分布在板的背面。第一次看到板的背面,会觉得很复杂,界面很多,帽子很多,当然对应的功能也很多。似乎很多功能的实现都需要对这些跳帽大做文章,这也增加了玩家的学习成本,但是如果功能的增加超过了学习成本的增加,为什么不呢?

LPCXpresso54608上的主要资源如下:

LPCXpresso54608开发板板载资源:

272x480彩色液晶电容式触摸屏

板载高速USB,Link2调试探针(带CMSIS-DAP和SEGGER J-Link协议选项)

支持外部调试探针

3个用户指示灯、复位、ISP (3)和用户按钮

多个扩展选项,包括Arduino UNO和PMod

内置LPC546xx单片机功耗测量

128Mb四通道SPI闪存(Micron MT25QL128)

8MB SDRAM (Micron MT48LC8M16A2B4)

Knowles SPH0641LM4H数字麦克风

全尺寸SD/MMC卡插槽

恩智浦MMA8652FCR1加速度计

具有信号输入和输出的立体声音频编解码器

带微型音频/视频接口的高速和全速通用串行总线端口,支持主机和设备模式

10/100兆位/秒以太网(RJ45连接器)

仅从开发板的板载资源来看,LPC54608结合了许多流行元素,仍然有一些非常好的功能和特性:

第一,毫无疑问,开发板不包含电容式触摸屏,大大增强了开发板的可玩性。

二是开发板配备了完整的音频应用,包括音频编解码芯片、麦克风输入、耳机输出、SD存储,这在微控制器板上还是不常见的,基本上一些高端微控制器板都有功能;

第三点是开发板兼容流行的Arduino扩展接口,方便移植市面上的一些定型模块。

总的来说,我对LPCXpresso54608的板载资源性能很满意,功能多,通用性强,但好像没明显让人印象深刻。当然,该板本身的亮点是板上新的微控制器,让我们看看它有什么不同。

LPC54608单片机

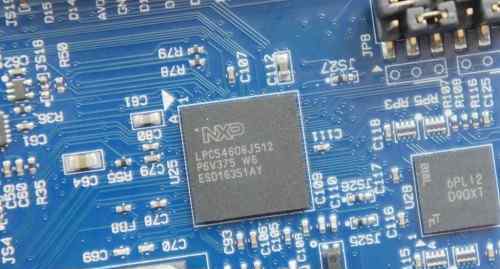

众所周知,开发板携带的资源和外设主要取决于微控制器的特性。从LPCXpresso54608中,我们或多或少地了解了LPC54608微控制器的功能。该微控制器基于ARM Cortex-M4处理器,最大频率为180MHz。采用TFBGA180封装,尺寸为12mm*12mm。适用于空之间高灵敏度的高性能嵌入式领域。

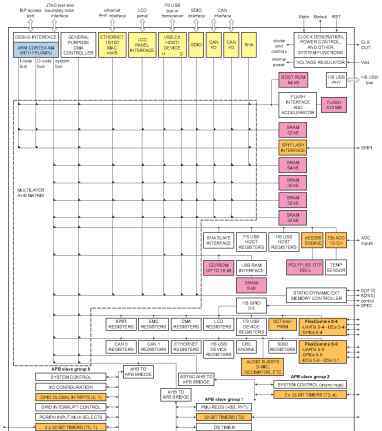

硬件资源框图如下:

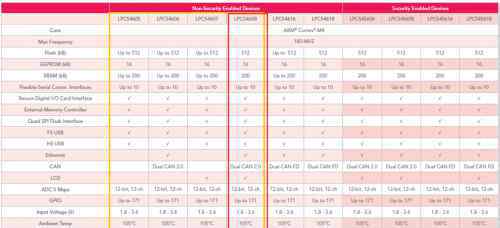

从下表可以看出,LPC54608属于LPC5460x系列中规格最高的产品,内部集成512KB Flash和200KB SRAM,具有高速/全速USB接口、以太网接口、CAN接口和LCD接口,最多可扩展145个GPIO端口,功能强大,可扩展性强。

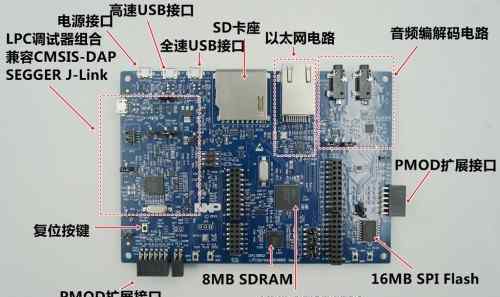

恩智浦调试链接电路和SWD调试接口。

兼容Arduino UNO扩展接口。

PMOD扩展接口

高速/全速USB接口、电源接口、调试接口

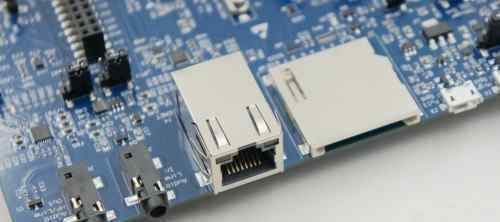

音频输入输出接口,100兆以太网接口,SD卡座

用户键,PMOD界面

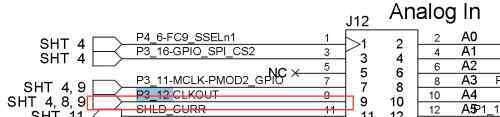

上面介绍的板子上有些接口是用丝网印刷在板子上做标记的。如果不清楚,可以参考恩智浦提供的用户手册,一目了然,这里就不介绍了。

通电时使用LCPXpresso54608

事实上,我在电源上使用时很担心。毕竟是新品尝试,很多时候坑无数。早期采用者应该做好填坑的准备。四个MicroUSB接口如果使用板卡可以提供电源,如果运行内置工厂程序,任何MicroUSB接口都可以直接连接PC。如果工程师需要连接大量外围功能模块,增加屏幕等资源,可以考虑使用适配器供电。毕竟我们电脑上的500毫安输出电流是不够的。

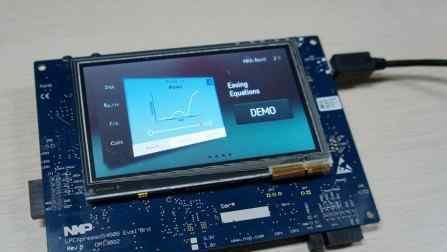

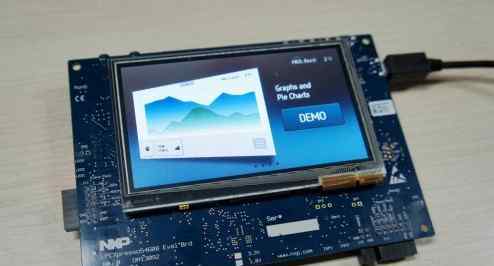

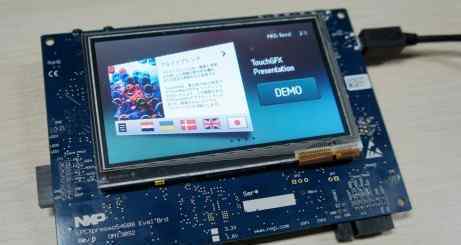

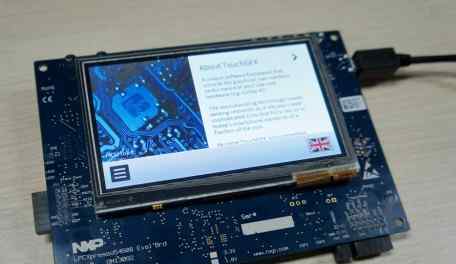

板子一上电就神奇了。LPCXpress54608的内置程序其实是TouchGFX。

传感器测量应用

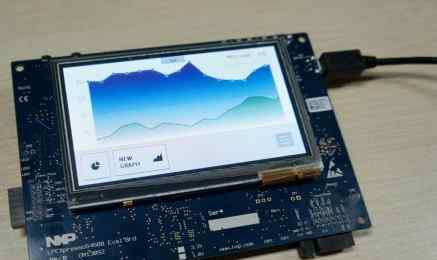

图表应用

报告演示应用程序

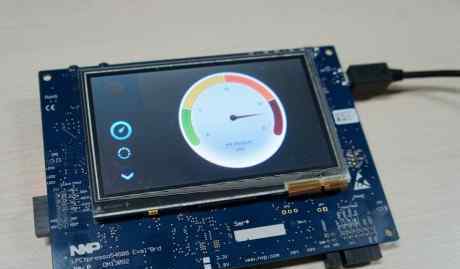

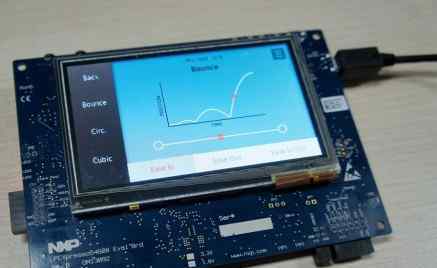

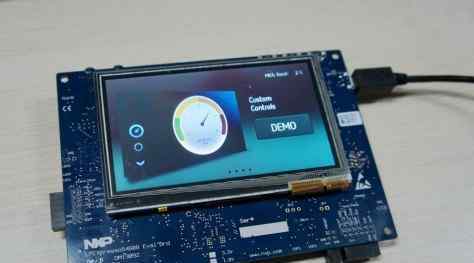

这是我个人最喜欢的UI界面程序。TouchGFX是一个独特的软件框架,可以在低性能硬件上实现与智能手机相当的图形用户界面(GUI)。即使是简单的菜单栏选项,也可以在列表和预览图形显示模式之间切换菜单显示效果,非常酷。而且从这些应用中可以看出,单片机的占用率确实很低,只有2%~3%。所以对于低端单片机产品来说,这个图形界面简直就是一个杀手级的功能。

本来想满心欢喜地下载《触摸GFX》的源代码,结果直接泼了我冷水。正式发布将在今年3月。

我不会玩《触摸GFX》,但我只能看一看。如果我和恩智浦关系好,也可能提前拿到源代码。

LPCXpresso54608的开发工具支持自己的LPC微控制器实用程序和KEIL、IAR等第三方IDE工具。

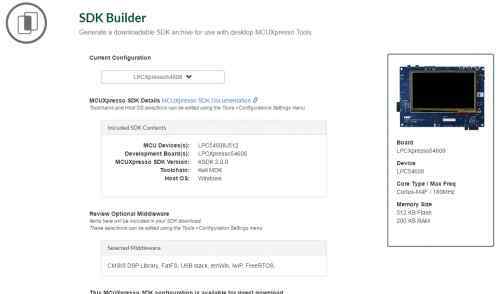

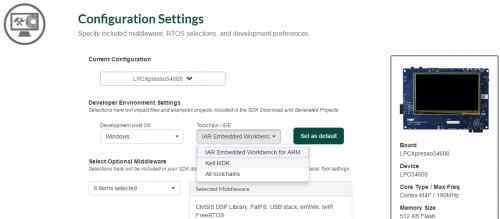

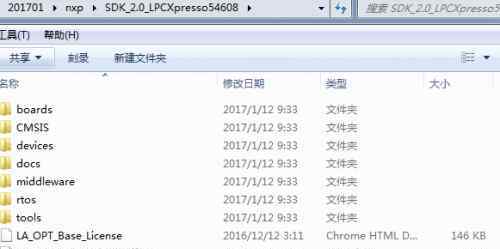

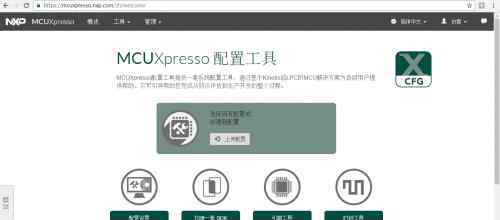

LPCXpresso54608开发板的软件包可以从MCUXpresso配置工具网站下载

网站的部署分类非常友好,允许工程师选择最小的所需软件包下载。

比如工程师更喜欢用keil,所以IDE工具在选择你需要开发的环境时可以选择KEIL

选择好需要的软件包后,就可以下载了。但是,有一点值得抱怨。下载时不支持下载工具。而且这些SDK的服务器好像都是国外的,反正下载速度很慢。下载后可以通过KEIL开发。

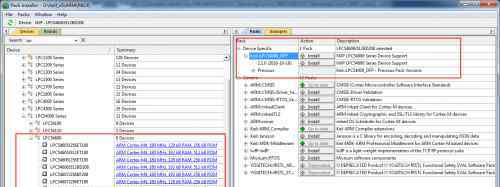

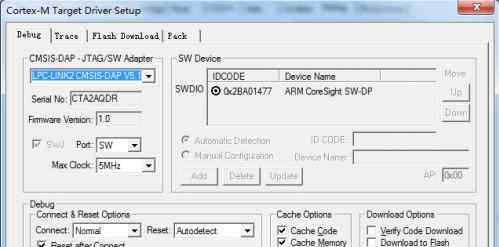

需要注意的是,如果你第一次接触到LPC546x系列微控制器,也需要更新KEIL的数据库

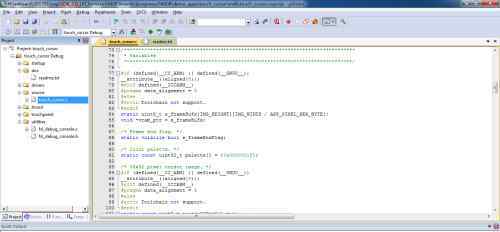

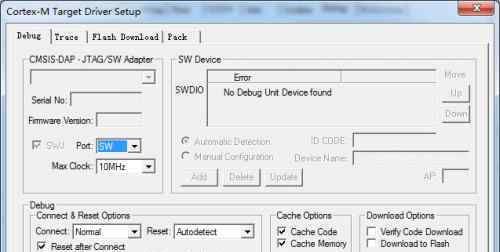

由于恩智浦的软件包中已经提供了几个基本例程,我将直接测试相对直观的触摸屏例程。编译后在下载过程中遇到问题,无法读取板载CMSIS-DAP进行调试。

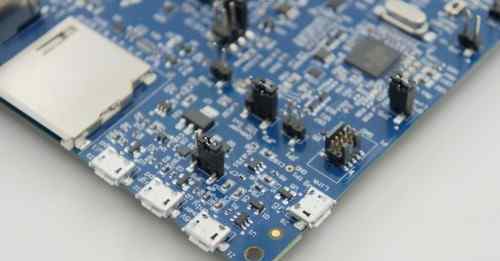

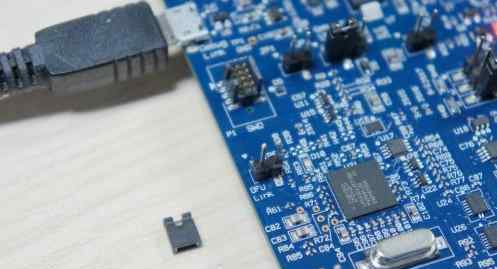

一开始我以为IDE工具设置有问题,但是修改后还是不行。仔细看了恩智浦的用户手册,发现用CMSIS-DAP调试时,需要去掉以下跳帽。

您可以通过重新通电来找到板上调试器。

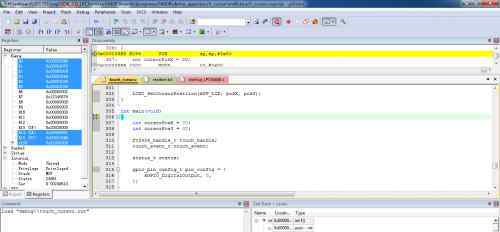

编译和下载

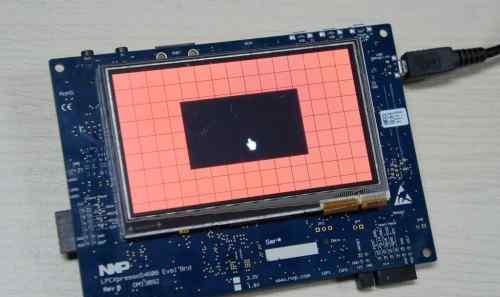

接受初步测试

显示板操作

然后尝试另一个例程,通过MicroTick定时器将设备从睡眠中唤醒,输出如下时钟信号。

休眠方式

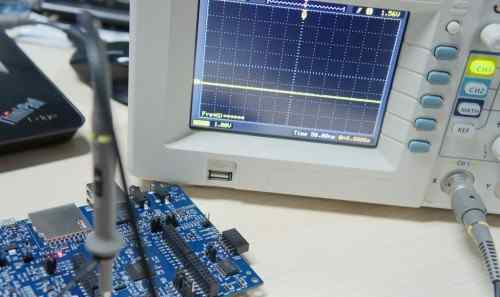

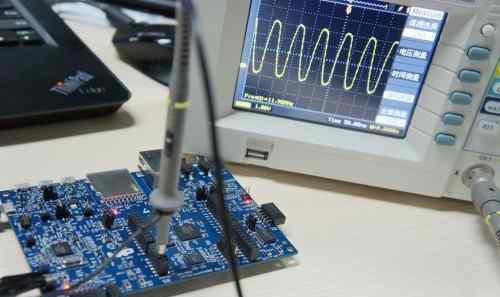

唤醒时钟信号可以用示波器测量

总结

介绍恩智浦将于2017年第一季度推出的LPCXpresso54608。LCP546x单片机是高端嵌入式领域基于ARM Coretx-M4处理器的微控制器平台,其配套的开发板配备了非常实用的功能。如电容式触摸屏、完整的音频电路、以太网电路、全速/高速USB电路等。,可以帮助工程师评估微控制器的功能和性能,非常适合电机控制、人机交互、工业控制等需要高端嵌入式、对产品能效有要求的应用领域。最后,对板卡感兴趣的工程师可以关注恩智浦社区即将举办的LPC54608活动,免费板卡。
