Cad涉及的行业很广例如建筑，电气，机械，园林等等，从事这些行业都知道对于没有接触过这一方面的人来说是非常难的，很多人在接触图纸的时候看的都不是很懂，下面我也就来跟大家分享一些一些基础cad图纸该怎样去看

如果是简单的室内装修cad图纸，我们首先要了解个图块所表示的是什么东西，如门、窗户、床、电视机等图块，还要知道各个物体边上都需要排什么，如电视机后面我们要放电源、高清线、电脑链接线等，还要知道各个房间用什么材料等。这样我们就大概能读懂室内装修cad图纸了。

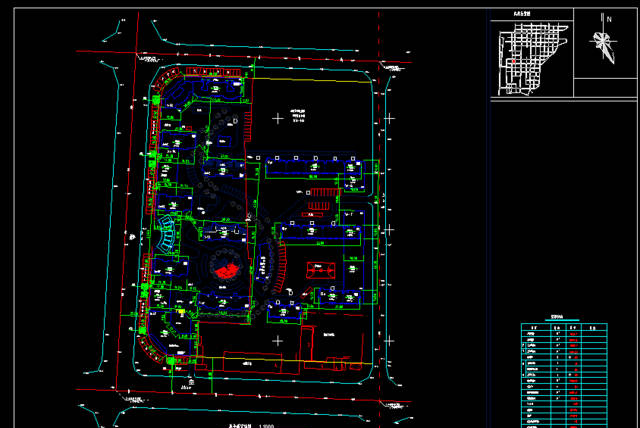

建筑cad图纸看图的步骤 1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。 2、再看施工组织，大概了解工程的具体施工情况。 3、看施工结构图和建筑图，两图结合看，整体了解工程概况。 4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。 6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。 7、建筑做法是否合理，防水材料，涂料，瓷砖等。

在建筑设计图中一些符号所表示的含义 l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗、@表示钢筋间距、Φ表示钢筋型号。

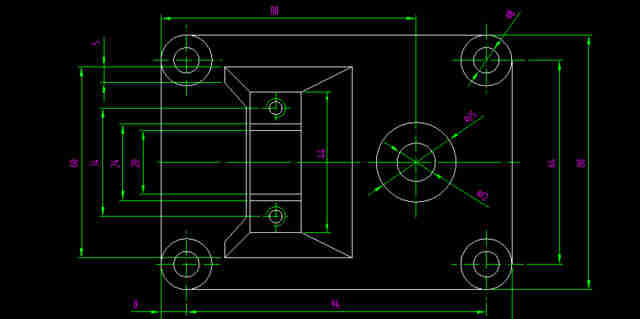

机械cad图纸各类线代表什么意思 1.首先注意看线，线中主要看实线，实线描绘的是零件的轮廓和构造。 2.其次看虚线，虚线主要起辅助作用，其中“— — — —”这种虚线主要表示零件本身有但是从制图角度看不到的结构， 3.要注意看标注，就是那些用线引出来的数字，主要表示相关线的长度，角的角度等。

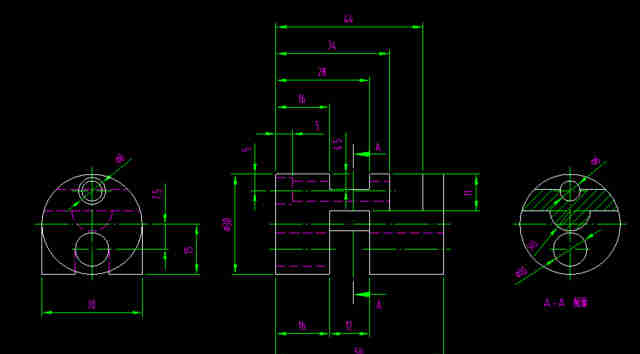

在机械cad图纸中一些线条表示的意思 粗实线：主要表示可见轮廓线和可见过渡线 细实线：用途比较多，主要表示尺寸线、尺寸界线及剖面线 虚线：主要表示不可见轮廓线和不可见过渡线

细点画线：主角要表示轴线及对称中心线

粗点画线：主要表示特殊要求的线

双点画线：主要表示相邻零件的轮廓机极限位置的轮廓线粗点画线：主要表示特殊要求的线

波浪线：主要表示断裂处的边界线及视图和剖视的分界线双折线：主要表示断裂处的边界线

双折线：主要表示断裂处的边界线

就分享这么多了，如果这篇文章对你有所帮助可以关注小编哦，小编也会每天更新文章和分享图纸

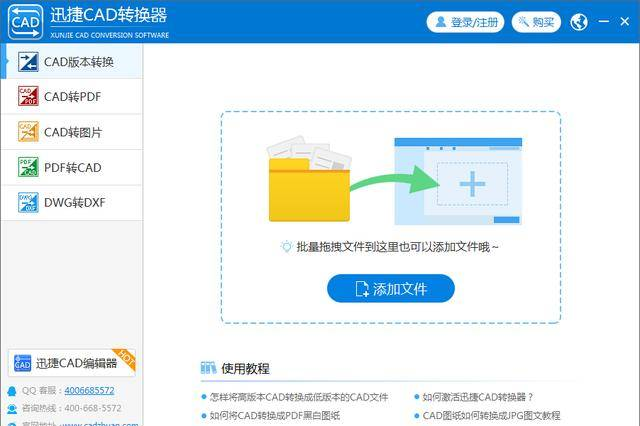

最后给大家推荐一个好用的cad转换器，迅捷cad转换器，支持常见的多种格式的批量转换非常好用
