故障轴承型号:51130
故障位置:轴承滚子和保持架
故障方式:轴承滚子与保持架异常磨损，导致间隙过大，钢球脱落。
钢球和保持架之间的间隙过大

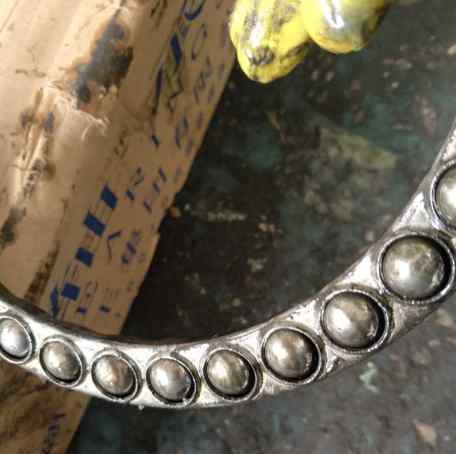

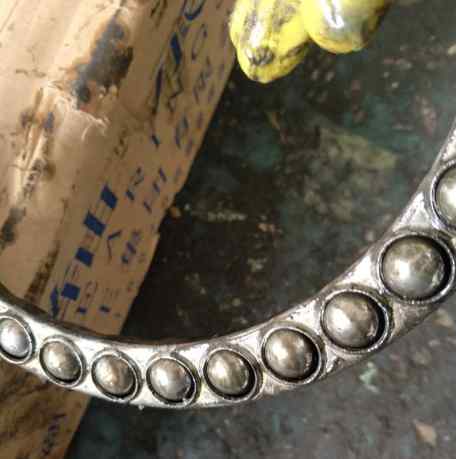

故障现象:一套新轴承在机器上使用一次后，钢球与保持架之间的间隙过大。拆卸时滚动体脱落，轴承座内有大量铁粉附着物。
技术人员对拆卸下来的轴承进行了清洗和检查，发现保持架松动的轴承的轴环和座环在下机时是不同品牌的。然后，对两个品牌的轴承进行了如下比较。

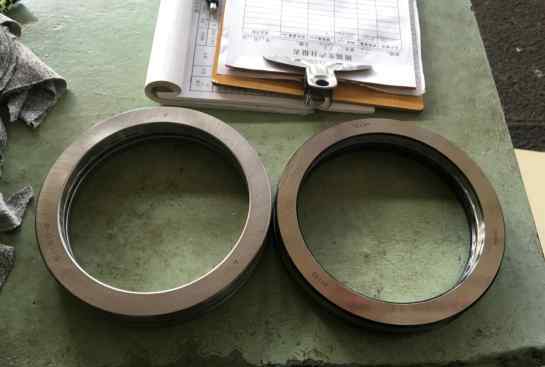

1.现场取两套不同品牌的轴承(如下图所示)
测量了整体尺寸，两个品牌轴承的整体尺寸符合国家标准的要求。它们是-d:150；d:190；B:31

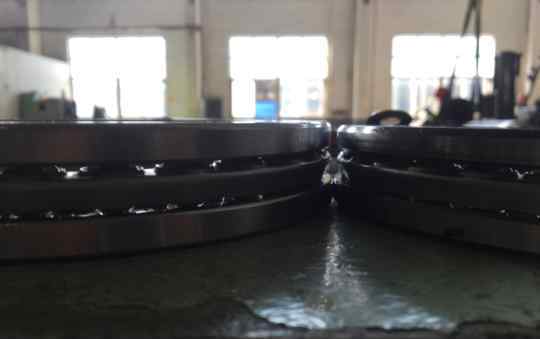

然后更换两套轴承零件，检测高度尺寸的变化。一、交换轴环测得的尺寸为B1:32.3；；B2:31.4

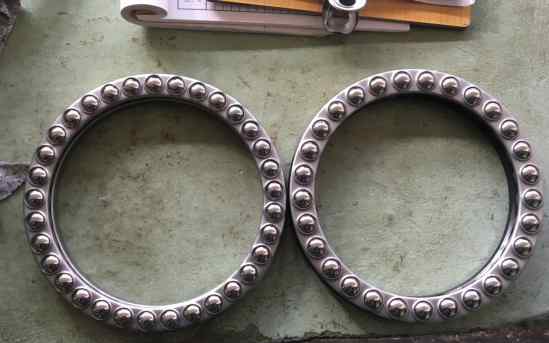

交换滚动体的实测尺寸为:B1:33.6；；B2:31.8
从测量数据和上图可以看出，两套轴承有明显的高度差异，即不同品牌的轴承虽然尺寸相同，但滚动体与轴承座圈的通道不匹配，不能互换。轴承损坏后，零件严禁互换使用，尤其是不同品牌的零件。在这种情况下，轴承损坏是由两个品牌的轴环和通道的不同深度以及滚动体的不同直径引起的，这导致混合后滚动体和通道之间的接触曲率不匹配。并且保持架端面与轴环端面的间隙变小，会导致保持架异常磨损和兜孔扩大。因此，严禁更换轴承零件，即使需要更换同品牌、同批次，也必须与轴承生产厂家确认。
