球阀手柄 球阀的使用方法、安装要点、维修技巧都在这了!

球阀是一种用于切断、分配和改变管道中介质流向的装置，只需旋转90度和一个小的转动力矩就能关闭紧密。使用球阀需要注意什么？下面简单介绍一下球阀的使用注意事项，希望对大家有所帮助。

球阀的使用

1.拆卸分解前需要查明球阀的上下游管道已经卸压。

2.非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。

3.组装时，法兰上的螺栓必须对称、逐步、均匀地拧紧。

4.清洗剂应与球阀中的橡胶部件、塑料部件、金属部件和工作介质相容。当工作介质为气体时，可用汽油清洗金属零件。非金属零件应使用纯水或酒精清洗。

5.每个球阀的分解部分可以通过浸泡清洗。非金属零件未分解的金属零件可用浸有清洗剂的干净丝布擦洗。清洁时，清除所有油脂、污垢、胶水、灰尘等。粘在墙上。

6.拆卸和重新组装球阀时，必须小心防止损坏零件的密封面，尤其是非金属零件。取出O形圈时，应使用特殊工具。

7.清洗后，需要在清洗剂挥发后组装墙壁，但一定不能长时间搁置，否则会生锈，被灰尘污染。

8.新零件也应在组装前清洗干净。

9.用润滑脂润滑。润滑脂应与金属材料、橡胶零件、塑料零件和球阀的工作介质相容。例如，当工作介质为气体时，可以使用特殊的221润滑脂。在密封安装槽表面涂一薄层润滑脂，在橡胶密封上涂一薄层润滑脂，在阀杆密封面和摩擦面上涂一薄层润滑脂。

10.装配过程中，不得有金属屑、纤维、油脂、灰尘、其他杂质和异物污染、粘附或停留在零件表面或进入内腔。

球阀的安装

球阀安装前的准备工作

1.前后管应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则，管道必须配备适当的支撑。

2.对阀门前后的管道进行吹扫，清除管道中的油污、焊渣和所有其他杂质。

3.检查球阀的标记，发现球阀状态良好。完全打开和关闭阀门几次，以确认其正常运行。

4.拆下球阀两端连接法兰上的保护部件。

5、检查阀孔，清除可能的污垢，然后清洗阀孔。即使阀座和球体之间的微小异物颗粒也可能损坏阀座的密封面。

球阀安装

1.将球阀安装在管道上，球阀的两端可以安装在上游端。手柄驱动的球阀可以安装在管道上的任何位置。但是，带齿轮箱或气动阀的球阀应直立安装，即安装在水平管道上，驱动装置位于管道上方。

2.根据管道设计要求，在阀门法兰和管道法兰之间安装密封垫。

3.法兰上的螺栓应对称、连续、均匀拧紧。

4.连接气动管道。

球阀安装后的检查

1.操作驱动器打开和关闭球阀几次，并应灵活，无停滞，以确认其正常运行。

2.根据管道设计要求，检查管道与球阀之间法兰接合面的密封性能。

球阀的维护

1.拆卸分解前需要查明球阀的上下游管道已经卸压。

2.在拆卸和重新组装过程中，必须小心防止损坏零件的密封表面，尤其是非金属零件。取出O形圈时，应使用特殊工具。

3.组装时，法兰上的螺栓必须对称、逐步、均匀地拧紧。

4.清洗剂应与球阀中的橡胶部件、塑料部件、金属部件和工作介质相容。当工作介质是气体时，可以用汽油清洗金属零件。非金属零件应使用纯水或酒精清洗。

5.分解的单个零件可以通过浸泡进行清洁。非金属零件未分解的金属零件可用浸有清洗剂的干净丝布擦洗。清洁时，清除所有油脂、污垢、胶水、灰尘等。粘在墙上。

6.非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。

7.清洗后，需要在清洗剂挥发后组装墙壁，但一定不能长时间搁置，否则会生锈，被灰尘污染。

8.新零件也应在组装前清洗干净。

9.用润滑脂润滑。润滑脂应与球阀的金属材料、橡胶零件、塑料零件和工作介质相容。例如，当工作介质为气体时，可以使用特殊的221润滑脂。在密封安装槽表面涂一薄层润滑脂，在橡胶密封上涂一薄层润滑脂，在阀杆密封面和摩擦面上涂一薄层润滑脂。

10.装配过程中，不得有金属屑、纤维、油脂、灰尘、其他杂质和异物污染、粘附或停留在零件表面或进入内腔。

球阀的在线维护:

阀杆填料、O形密封圈和外部零件的更换可以在管道上进行，而无需将阀门从管道上拆下。根据驱动装置的不同，分解顺序如下:

1.带手柄的球阀

包装的更换:

关闭球阀上游和下游的截断阀。放气消除了球阀前后管道中的压力。

使球阀完全关闭。

拧下螺母，拆下垫圈、扳手头和手柄。

拧下螺母，拆下弹簧垫圈、阀杆挡块和填料压盖。

取出包装。

检查拆下的零件，修理或更换任何损坏的零件，并清洁所有零件。

擦洗并润滑填料函的密封面。

装载新包装。

按照分解的相反顺序安装填料压盖、阀杆挡块和弹簧垫圈，并用螺母紧固上述部件。

安装扳手头和手柄，安装垫圈，并用螺母紧固。

操作手柄，检查球阀的开启和关闭灵活性。

气密性试验。

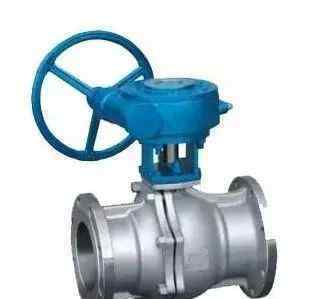

2.带齿轮箱的球阀

包装的更换:

关闭球阀上游和下游的截断阀。泄放以消除球阀前后管道中的压力。

使球阀完全关闭。

拧下螺钉，拆下齿轮箱。

拧下螺钉并拆下驱动法兰。

拧下螺母，取下弹簧垫圈和填料压盖，取出填料。

检查拆下的零件，如有损坏，进行修理或更换，并清洗所有零件。

清洁并润滑填料函的密封面。

装载新包装。

按照分解的相反顺序安装填料压盖和弹簧垫圈，并用螺母紧固上述部件。然后安装驱动法兰并用螺钉固定。

球阀维护注意事项

为了使球阀具有较长的使用寿命和免维护期，除了正常的工作条件、保持和谐的温度/压力比和合理的腐蚀数据外，还将依赖于以下因素:

●球阀关闭时，阀体内仍有加压流体。

●修理球阀前，释放管道压力，并保持阀门处于打开位置。

●球阀维修前，断开电源或气源。

●维护前，将致动器从支架上断开。

●必须查明球阀的上下游管道已经减压，才能进行拆卸和分解

●在拆卸和重新组装过程中，必须小心防止损坏零件的密封面，尤其是非金属零件。取出O形圈时，应使用特殊工具

●组装球阀时，法兰上的螺栓必须对称、逐步、均匀地拧紧。

●清洗剂应与球阀中的橡胶部件、塑料部件、金属部件和工作介质相容。当工作介质是气体时，可以用汽油清洗金属零件。非金属零件用纯水或酒精清洗

●分解的单个零件可以通过浸泡进行清洁。非金属零件未分解的金属零件可用浸有清洗剂的干净丝布擦洗。清洁时，清除所有油脂、污垢、胶水、灰尘等。粘在墙上。

●非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡

●清洁后，需要在清洁剂挥发后组装墙壁，但不得长时间搁置，否则会生锈，被灰尘污染。

●新零件也应在组装前进行清洁

●用油脂润滑。润滑脂应与金属材料、橡胶零件、塑料零件和球阀的工作介质相容。例如，当工作介质为气体时，可以使用特殊的221润滑脂。在密封安装槽表面涂一薄层润滑脂，在橡胶密封上涂一薄层润滑脂，在阀杆密封面和摩擦面上涂一薄层润滑脂

●装配过程中，不得有金属屑、纤维、油脂、灰尘、其他杂质和异物污染、粘附或停留在零件表面或进入内腔。

1)重新锁定包装。如果填料处出现轻微泄漏，重新锁定阀杆螺母。注意:不要锁的太紧，一般锁1/4圈到1圈，漏就停了。

2)更换阀座和密封件

a)、拆卸

使阀门处于半开位置，冲洗并清除阀体内外可能存在的危险物质。关闭球阀，拆除两个法兰上的连接螺栓和螺母，然后将阀门从管道上完全拆除。

依次拆卸驱动装置——执行机构、连接支架、止回垫圈、阀杆螺母、蝶形弹簧、喷杆、耐磨板和阀杆填料。拆下阀体盖的连接螺栓和螺母，将阀盖从阀体上分离，并拆下阀盖垫片。

确保球阀处于“关闭”位置，这样更容易将其从阀体中取出，然后取出阀座。将阀杆从阀体的孔中轻轻向下推，直到完全取出，然后取出阀杆下方的O形圈和填料。

注意:请注意避免划伤阀杆表面和阀体填料函的密封部分。

b)、重装

清洁并检查拆下的零件，强烈建议用备件包更换阀座和阀盖垫片等密封件。按照与拆卸相反的顺序组装。

指定扭矩的交叉锁法兰连接螺栓。用规定的扭矩锁定阀杆螺母。

安装执行机构后，输入相应的信号，通过旋转阀杆驱动阀芯旋转，使阀门处于开启和关闭位置。如果可能，请在重新组装管道之前，根据相关标准对阀门进行压力密封试验和性能试验。

——————————————————————
