单向可控硅 单向晶闸管基础知识

晶闸管是一种电子元件，可以在高电压、大电流的条件下工作。它原名晶闸管，是一种“以小制大”的电力电流装置。生活中常见的晶闸管类型有很多，单向晶闸管、双向晶闸管、反向晶闸管、关断晶闸管、快速晶闸管、光控晶闸管等等。未经说明，晶闸管或晶闸管通常指单向晶闸管，单向晶闸管和双向晶闸管应用广泛。今天，边肖将主要详细讲解单向晶闸管的一些常识。

一个

单向晶闸管

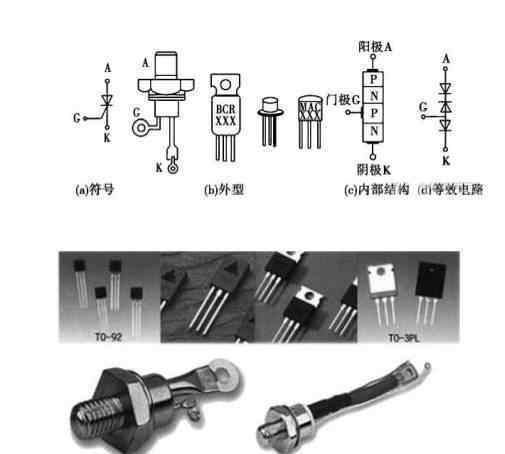

单向晶闸管，简称可控硅，广泛应用于可控整流、交流调压、逆变器和开关电源电路中。其外部结构和等效电路如图1和图2所示。

单向晶闸管的三个电极是阳极、阴极和控制电极，也称为栅电极。从图1可以看出，它是PNPN四层半导体器件，其中控制电极从p型硅层引出，用于触发晶闸管。晶闸管一旦导通，即使去掉正向触发信号，仍然可以保持导通状态。为了关闭晶闸管，正向电流必须低于保持电流，或者必须施加反向电压来迫使其关闭。普通晶闸管的工作频率一般在400 Hz以下。随着频率的增加，功耗会增加，设备会发热。快速晶闸管一般可工作在5千赫以上，最高可达40千赫

2

单向晶闸管的特性参数

有许多参数可以表征单向晶闸管的性能。在实际应用中，最关心的是它在阻断状态下能承受多少正向和反向电压，导通时能通过多少电流，需要加多少电压才能触发导通控制，关断时应该减少多少阳极电流。

1.额定导通平均电流

On-state average current IT是指在规定的环境温度、标准散热和全导通条件下，允许通过晶闸管的工频正弦半波电流的最大平均值。应选择I T大于电路实际工作电流的晶闸管。

2.截止状态正向重复峰值电压UDRM

Off-state正向重复峰值电压UDRM是指在控制电极开路，晶闸管正向闭锁的情况下，阳极和阴极之间允许重复加的最大直流电压，反映了晶闸管在闭锁情况下所能承受的最大直流电压。

3.反向击穿电压

反向击穿电压UBR是指晶闸管控制电极开路时，阳极和阴极之间施加的最大反向电压。如果超过这个值，晶闸管就会击穿。

4.保持电流

保持电流I H是指在控制电极打开且环境温度指定的情况下，保持晶闸管导通所需的最小阳极电流。是从开态到关态的临界电流。为了在导通时关断晶闸管，晶闸管的正向电流必须小于1h。

5.控制电极的触发电压和触发电流

控制电极的触发电压UG和触发电流ig指的是在规定的环境温度下导通晶闸管所需的最小控制DC电压和DC电流值。

三

晶闸管选择中的注意事项

晶闸管在工作过程中，其阳极和阴极与电源和负载相连，构成晶闸管的主电路，其栅极G和阴极K与控制晶闸管的装置相连，构成晶闸管的控制电路。选择晶闸管额定电压时，应参考实际工况下的峰值电压，并留出一定的裕量。

1.在选择晶闸管的额定电流时，除了考虑通过元件的平均电流外，还应注意正常运行时的导通角大小、冷却通风条件等因素。在工作中，还应注意在相应电流下外壳温度不超过允许值。

2.使用前，用万用表检查晶闸管是否完好。如果发现短路或开路，立即更换。

3、严禁用兆欧表检查部件的绝缘。

4.电流大于5A的晶闸管应配备散热器，并保证规定的冷却条件。为了确保散热器和可控硅管芯之间的良好接触，应该在它们之间涂一薄层硅油或硅脂，以帮助良好的散热。

5.主回路可控硅应按规定采用过电压和过电流保护装置。

6.防止晶闸管控制极正向过载和反向击穿。
