檩条 钢结构檩条及其计算方法（图文并茂）

★檩条的截面形式

Z形截面两端简支檩条:

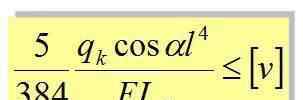

★允许挠度根据下表取值

★檩条的结构要求

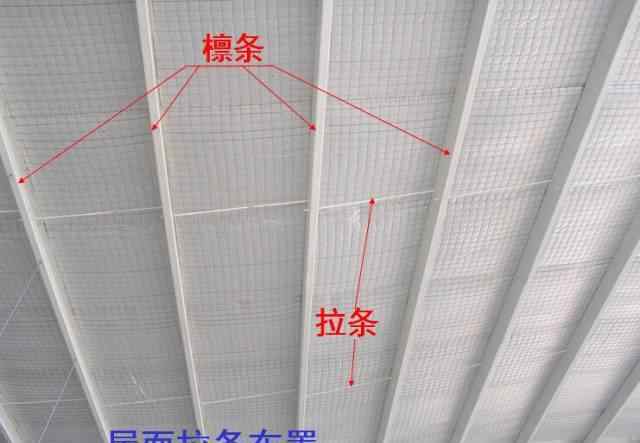

●当檩条跨度大于4m时，檩条之间的跨中位置应设置支撑。当檩条跨度为6m时，应在檩条跨度的第三点设置支撑。

●支撑的作用是防止檩条的侧向变形和扭转，提供X轴方向的中间支点。这个中间支点的力需要传递给刚度较高的构件。因此，有必要在屋顶或屋檐处设置斜撑和刚性支柱。

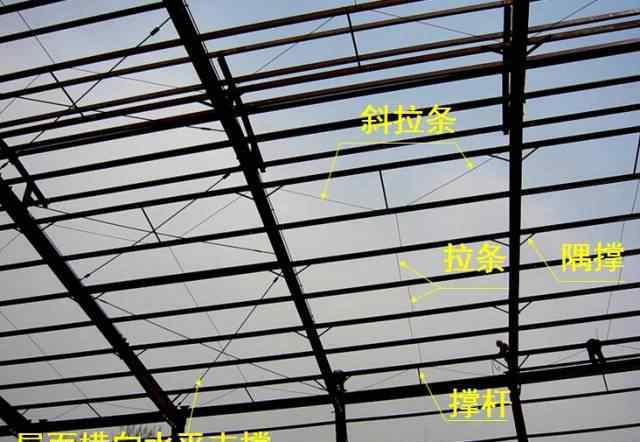

★支架和支柱的布局

●当风吸力超过屋顶的永久荷载时，横向力指向相反的方向。此时，Z形钢凉鞋条的斜撑需要设置在屋顶，而串珠槽檩条需要设置在屋檐。

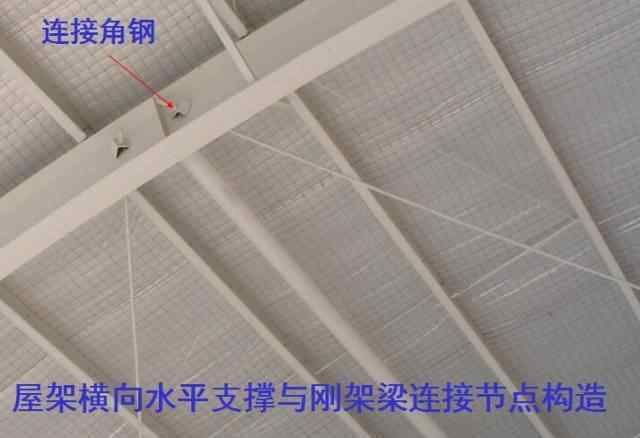

●因此，为了兼顾这两种情况，在风荷载较大的区域或屋檐、屋顶应设置斜撑，或者水平撑和斜撑都做成既能承受拉力又能承受压力的刚性杆件。

低拉筋通常由圆钢制成，圆钢直径不应小于10毫米..圆钢支撑可设置在距檩条上翼缘1/3腹板高度范围内。

●当檩条下翼缘在风吸力作用下受压时，屋面应直接用自攻螺钉与檩条连接，斜撑应位于下翼缘附近。

●为了兼顾无风和无风条件，可在上下法兰附近交替布置。

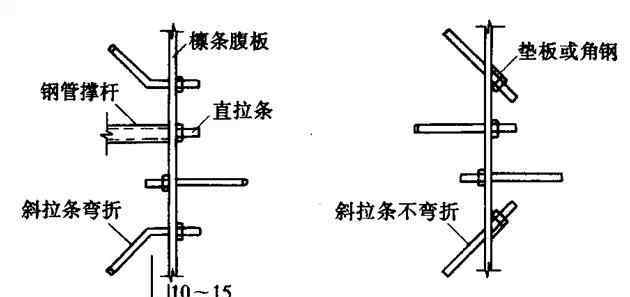

斜撑、撑杆和檩条的连接如图，斜撑可以弯曲，也可以不弯曲。前者要求弯曲直线长度不超过15mm，后者需要通过斜垫或角钢与檩条连接。

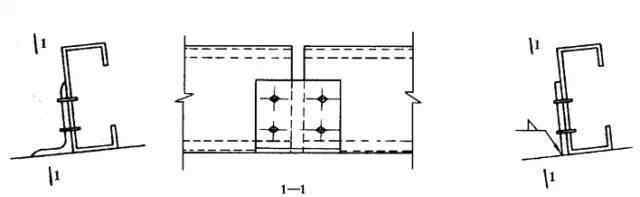

实腹檩条可以通过檩条与刚架的斜梁连接，檩条可以用角钢和钢板制成。檩条与檩条之间的连接螺栓应不少于2个，沿檩条高度方向排列，如下图所示。设置檩条的目的是防止檩条端部的扭转，增强其整体稳定性。

使用屈曲屋面板时，支撑的设置根据檩条的稳定性计算确定。

刚性支柱可由钢管、方钢或角钢制成。一般情况下，压杆的刚度需要选择截面:≤200

★支撑的计算

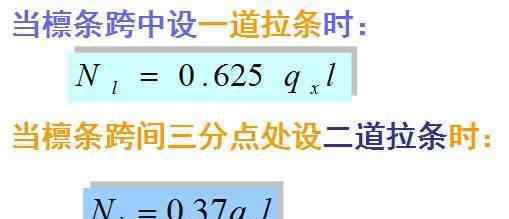

支撑是檩条的平面外支撑点，所以支撑上的拉力就是檩条上的水平荷载。支撑处的反作用力为:

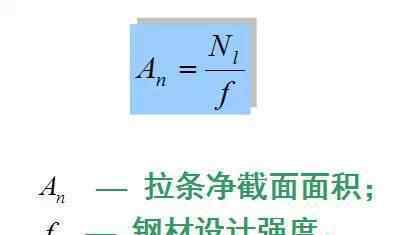

支撑所需截面积的计算公式:

★檩条设计-总结

1.根据受力特点，檩条应按双向受弯构件进行内力计算和截面设计。

2.在檩条的内力分析中，内力计算与支撑的布置有关。当设置一个或两个支撑时，按水平荷载qx作用下的两跨或三跨连续梁计算。

3.支撑布置应考虑风荷载的影响，支撑截面应根据实际应力计算，满足结构要求。
