pt100温度变送器 Pt100温度变送器，转4-20mA、0-20mA热电阻

PT100、Cu100至模拟信号4-20ma温度变送器

温度变送器是将温度变量转换成可传输的标准化输出信号的仪器，主要用于工业过程温度参数的测量和控制。电流传感器将主回路的交流电流转换成恒流回路的标准信号，并连续传输到接收装置。

温度电流传感器将温度传感器的信号转换成电流信号，电流信号连接到二次仪表，显示相应的温度。比如图中温度传感器的型号是PT100，那么温度电流传感器的作用就是把电阻信号转换成电流信号，输入仪器显示温度。

温度变送器使用热电偶和热电阻作为温度测量元件，温度测量元件的输出信号被发送到变送器模块。经过稳压滤波、运算放大、非线性校正、V/I转换、恒流、反向保护后，信号转换成与温度成线性关系的4-20mA电流信号，0-5V/0-10V电压信号，输出RS485数字信号。

概述:

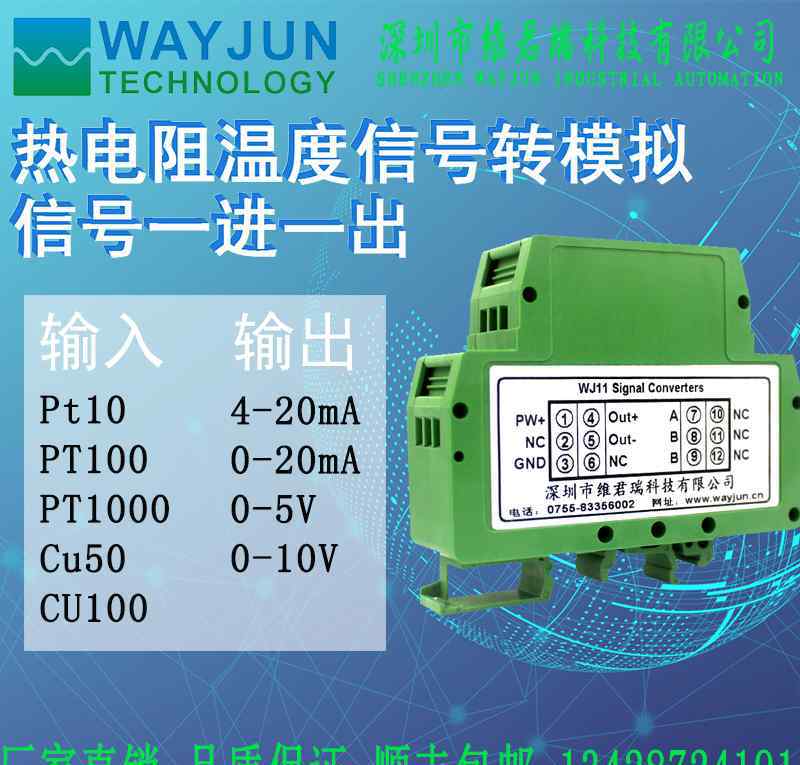

热电阻温度变送器产品主要用于Pt100、Pt1000、Pt10、Cu50、Cu100等传感器的信号隔离和传输，工业上主要用于测量-200~+600℃的温度。变送器具有线性化和长线补偿功能，出厂时按照Pt100国家标准分度表进行校准，完全满足0.2级精度要求。输入、输出、辅助电源完全隔离，能承受2500VDC的隔离耐受电压。产品采用DIN35国际标准导轨安装方式，体积小、精度高、性能稳定、性价比高，可广泛应用于石油、化工、电力、仪器仪表和工业控制行业。

魏俊瑞科技WJ11系列温度信号隔离放大器使用非常方便，只需要连接导线就可以实现热电阻信号的隔离和传输。

主要特点:

>。>。输入:Pt100

您也可以选择输入Pt1000、Pt10、Cu50、Cu100等

>。>。输出信号:4~20mA、0~5V、0-10V等标准信号

>。>。辅助电源:5V、9V、12V、15V或24V DC单电源

>。>。工业温度范围:-45℃~+85℃

>。>。精度等级:0.2

>。>。它包含线性化和长线补偿功能

>。>。隔离耐压:2500VDC，输入/输出/电源三隔离

>。>。安装方式:DIN35导轨安装

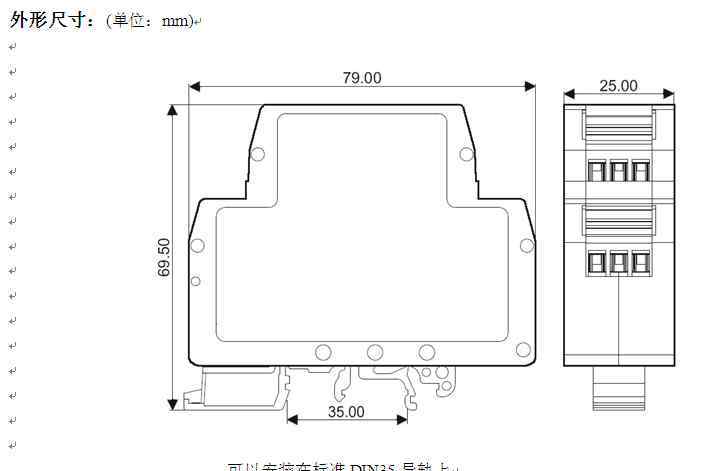

>。>。外形尺寸:79x69.5x25mm毫米

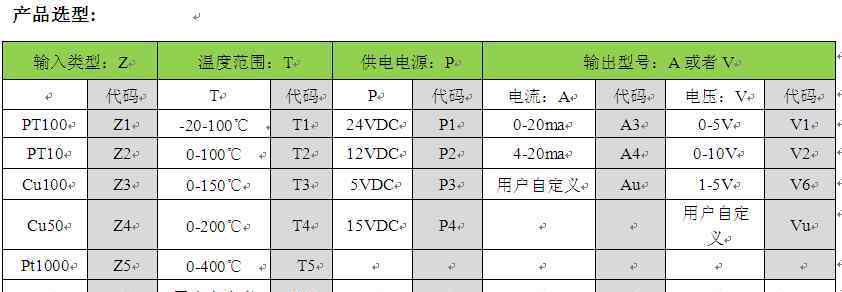

产品选择:

选择示例1:

输入:Pt100温度范围:-20~100℃电源电压:24V输出:4-20mA

型号:WJ11-Z1-T1-P1-A4

类型选择示例2:

输入:Pt1000温度范围:0~200℃电源电压:12V输出:0-10V

型号:WJ11-Z5-T4-P2-V2

一般参数:

精度:0.2%

输入三线、四线或双线热阻信号，选择Pt100、Pt1000、Pt10、Cu50、Cu100等热阻。

订购时，选择与输出相对应的温度范围。

输出标准电压或电流信号。也可以由用户定制。

响应时间≤100毫秒

辅助电源-dc5v、9V、12V、15V、24V

工作效率-

温度漂移-50ppm/℃

负载容量-电压输出:≥2kω

电流输出:≤ 450ω

隔离-信号输入/输出/输出/辅助电源三隔离

隔离电压:2500vdc，1分钟，漏电流:1mA

冲击电压:3kv，1.2/50us

工作温度:40℃~+85℃

储存温度:40℃~+85℃

工作湿度:10 ~ 90%

储存湿度:10 ~ 95%

输入输出/电源三重隔离

>。>。安装方式:DIN35导轨安装

>。>。外形尺寸:79x69.5x25mm毫米

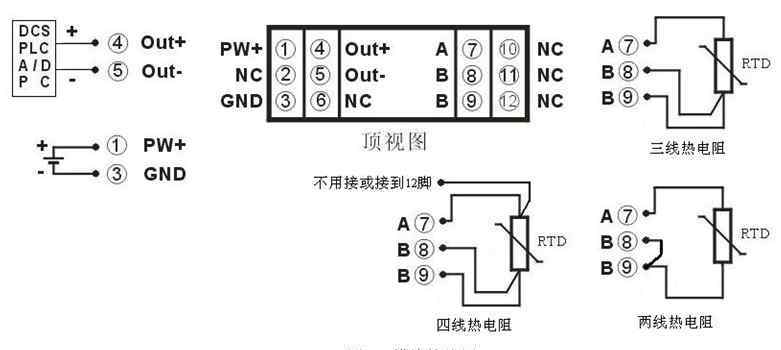

产品接线图:

注意:

1.当输入双线、三线或四线热阻时，分别参考接线图。

2.三线热阻断线检测:

A.最大输出值:与引脚1或引脚3连接的导线断开；

B.输出最小值:与引脚2连接的导线断开。

保修:

自该产品销售之日起两年内，如果用户符合储存、运输和使用要求，且产品质量低于技术指标，可返厂免费维修。违反操作规程和要求造成损坏的，应支付设备费和维护费。
