双向开关接线图 三开单控和三开双控实物接线图，一看就会！

三重开关:指三个开关可以控制三个电器。三控计费是指面板上有三个开关，每个开关有两个端子，可以控制一路电；

三开关双控制:三开关双控制是指面板上有三个开关，每个开关有三个端子，可以控制两路，一路向上，一路向下。意味着三个电气设备可以控制，可以双向控制。

比如楼下，楼下，从一楼到二楼都有人开灯。如果没有双控开关，一楼的灯一直亮着，耗电。有了双控开关，一楼开灯后，到了二楼就可以按双控开关关灯，节省了耗电的损失。

三个计费控制开关怎么连接？

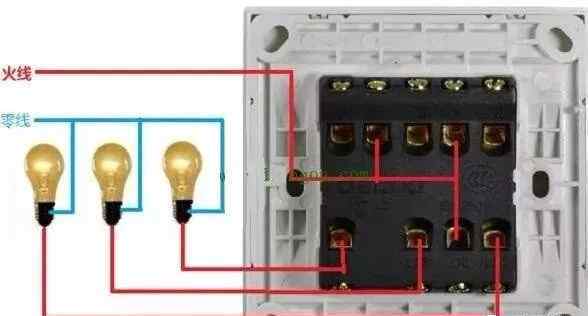

首先用测试铅笔找火线，然后用三个端子连接火线。剩下的三根电线是连接灯泡的电线。在图中另外三个端子处连接，然后测试开关，找到开关对应的灯，记住就行了，如果顺序不方便可以调换。

三控开关是指在很多地方对某个装置和设备的单独控制。比如三个开关控制同一个灯，就是在双控的基础上，在两个开关的连接线之间增加一个双极双掷开关。如果不是，可以换成双开。

在生活中，我们经常看到进入客厅时可以控制开灯。卧室需要休息的时候，没必要去客厅关灯。一般在卧室安装一个开关来控制客厅的灯。

在很多工厂或者公司，对某个设备的控制一般是在两个地方甚至更多的地方，所以三个控制是安装在不同地方的开关按钮，可以共同控制同一设备的供电。

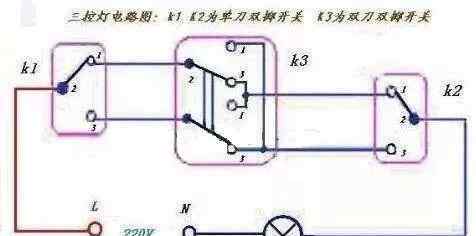

在上面的电路图中，K1和K3是普通的双控开关，中间的开关比较特殊，称为“中途开关”。

在别墅、错层等大面积住宅中，或者在一些公共场所，可能会有一个电器需要在三个或三个以上的位置进行开关。中途开关就是为了满足这种需求而设计的。

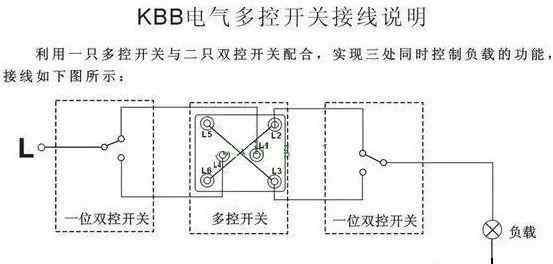

三个位置控制一个电器，需要两个双控开关加一个中途开关；控制一个电器在四个位置，需要两个双控开关和两个中途开关；五个位置控制一个电器，需要两个双控开关加三个中途开关，以此类推。
