相信大家都像我一样遇到过这个问题。有时候一个显示器要挂在墙上，但是VGA线没那么长，我也不想买。这里我给大家详细介绍一下用网线制作VGA的步骤。

一、15针VGA各针定义:

根据VGA连接器的标准，每个pin的定义如下:

1PIN——红色——模拟信号的“红色”

2PIN——绿色——模拟信号的“绿色”

3PIN——蓝色——模拟信号的“蓝色”

4PIN——标识位

5分钟——不适用

6PIN——GND——模拟信号的“红色”接地端子

7PIN——GND——模拟信号的“绿色”接地端

8针——GND——模拟信号的“蓝色”接地端

9PIN——不是。Pin

10PIN——GND ——数字子信号的接地端

11位——标识位——屏幕和主机之间的控制或地址码

12位——标识位——屏幕和主机之间的控制或地址码

13PIN——同步——数字水平行场信号

14PIN——垂直同步——数字垂直行场信号

15分——N/C——接地端子

首先，剥掉网线外皮，整理好八芯，将八芯剥掉一厘米的绝缘批。接下来是焊接，网线和VGA头按照下面的连接图进行焊接。

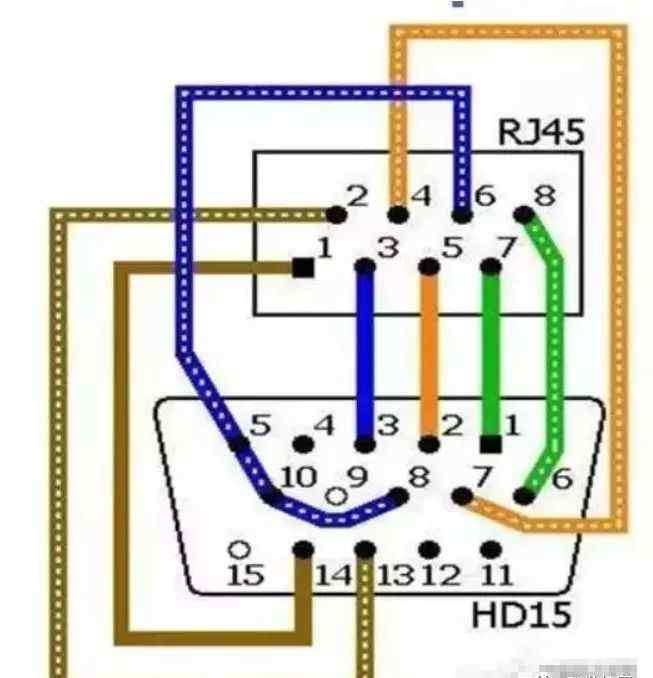

焊接图:
