盐雾试验 【科普】盐雾实验时间1小时相当于现场使用多长时间？知道的人估计很少？？

v损失—金属腐蚀速率，g/m2·h；

M0——腐蚀前样品的质量，g；

M1——腐蚀前样品的质量，g；

s—试样的面积，m2；

t—试样的腐蚀时间，h。

盐雾试验的影响因素

测试温度和湿度

金属腐蚀的临界相对湿度约为70%。当相对湿度达到或超过这个临界湿度时，盐就会潮解形成导电性好的电解质。当相对湿度降低时，盐溶液的浓度会增加，直至结晶盐析出，腐蚀速率相应降低。随着温度的升高，分子运动加剧，高盐雾腐蚀速度更快。国际电工委员会指出，温度每升高10℃，腐蚀速率增加2 ~ 3倍，电解液电导率增加10 ~ 20%。中性盐雾试验，一般认为试验温度为35℃。

溶液浓度

当浓度低于5%时，钢、镍和黄铜的腐蚀速率随着浓度的增加而增加；当浓度大于5%时，这些金属的腐蚀速率随着浓度的增加而降低。这是因为在低浓度范围内，氧含量随着盐浓度的增加而增加；当盐浓度增加到5%时，氧含量达到相对饱和，如果盐浓度继续增加，氧含量相应减少。随着氧含量的降低，氧的去极化能力也降低，即腐蚀减弱。对于锌、镉、铜等金属，腐蚀速率总是随着盐溶液浓度的增加而增加。

样品放置角度

盐雾的沉降方向接近垂直方向。样品水平放置时，其投影面积最大，样品表面承受的盐雾最多，所以腐蚀最严重。结果表明，钢板与水平线成45度角时，每平方米腐蚀失重为250克，钢板平面与垂直线平行时，每平方米腐蚀失重为140克。GB/T 2423.17-93标准规定，平板样品应与垂直方向成30度角放置。

ph值

pH值越低，溶液中氢离子浓度越高，酸性和腐蚀性越强。中性盐雾试验显示pH值为6.5~7.2。由于环境因素的影响，盐溶液的pH值会发生变化。因此，国内外盐雾试验标准规定了盐溶液的pH范围，并提出了在试验过程中稳定盐溶液pH值的方法，以提高盐雾试验结果的重现性。

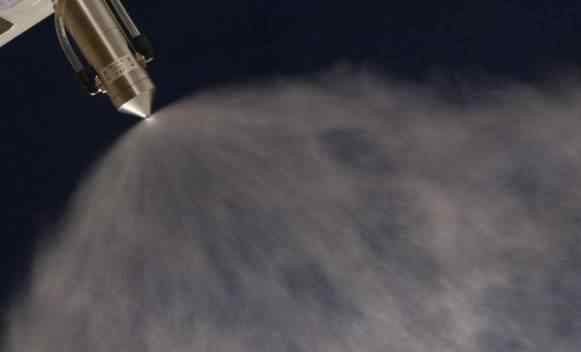

盐雾沉积和喷射模式

盐雾颗粒越细，表面积越大，吸附的氧气越多，腐蚀性越强。传统的喷雾方法有气压喷雾法和喷雾塔法，但最明显的缺点是盐雾沉积均匀性差，盐雾颗粒直径大。不同的喷洒方式也会影响盐溶液的pH值。

盐雾试验相关标准

标准号码

标准名称

GB/T 10125-2012

人工大气腐蚀试验盐雾试验

GB/T 12967.3-2008

铝及其合金阳极氧化膜试验方法第3部分:铜加速醋酸盐雾试验

GB/ T6461-2002

腐蚀试验后金属基底上金属和其他无机涂层样品和试件的分级

GB/T 2423.17-2008

电气和电子产品的环境试验.第2部分:试验方法.试验卡:盐雾

GB/T 2423.18-2012

环境试验.第2部分:试验方法.试验Kb:交替盐雾

JB 4159-1999

热带电气产品的一般技术要求

GJB 4.11-1983

船用电子设备环境试验盐雾试验

美国材料试验标准B 117-2007

操作盐雾设备的标准实施规程

美国材料试验标准B 368-2003

铜加速醋酸盐雾试验的标准试验方法

美国材料试验标准B 537-70

暴露在大气中电镀板的标准实施规程

美国材料试验标准D 1654-2005

受腐蚀环境影响的涂漆或涂层样品评估的标准试验方法

ASTM G 85 -2011

改良盐雾试验的标准实施规程

一小时盐雾试验相当于自然环境多久？

盐雾试验可分为两类，一类是自然环境暴露试验，另一类是人工加速模拟盐雾环境试验。人工模拟盐雾环境试验是使用一定体积空的盐雾试验箱，用人工方法在其体积空内创造盐雾环境，评定产品耐盐雾腐蚀的质量。与自然环境相比，盐雾环境中氯化物的盐浓度可以比一般自然环境高几倍或几十倍，从而大大提高了腐蚀速率，大大缩短了产品盐雾试验的时间。如果产品样品在自然暴露环境中测试，可能需要1年才能腐蚀，而在人工模拟盐雾环境下，24小时才能得到类似的结果。

人工模拟盐雾试验包括中性盐雾试验、醋酸盐雾试验、铜盐加速醋酸盐雾试验和交变盐雾试验。

中性盐雾试验是目前在该领域广泛应用的最早的加速腐蚀试验方法。采用5%氯化钠盐溶液，溶液的PH值调节在中性范围作为喷淋液。试验温度为35℃，盐雾沉降速率要求在1 ~ 2ml/80cm·h之间。

醋酸盐盐雾试验是在中性盐雾试验的基础上发展起来的。就是在5%氯化钠溶液中加入一些冰醋酸，使溶液的PH值降低到3左右，溶液变成酸性，最终形成的盐雾由中性盐雾变成酸性。其腐蚀速度比NSS试验快约3倍。

铜盐加速醋酸盐雾试验是国外新开发的快速盐雾腐蚀试验。试验温度为50℃，盐溶液中加入少量铜盐-氯化铜，强烈诱发腐蚀。其腐蚀速率约为NSS试验的8倍。

时间的具体换算是:

中性盐雾试验24小时自然环境1年

醋酸盐雾试验24小时自然环境3年

铜盐在自然环境中加速醋酸盐雾试验8年24小时

推荐的盐雾添加剂:

耐盐雾剂:在原配方的基础上，耐盐雾性可提高200小时左右

防锈剂:配合耐盐雾剂，盐雾性能可提高到更高水平。

杨频请求:17757067556

耐高温粉末涂料及其添加剂
