支模架搭设规范 建筑工程规范支模架搭设标准

提示:

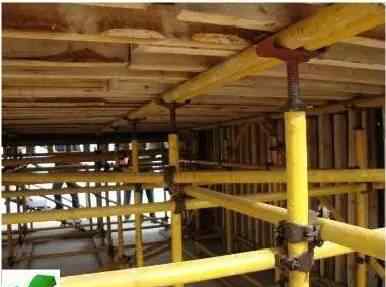

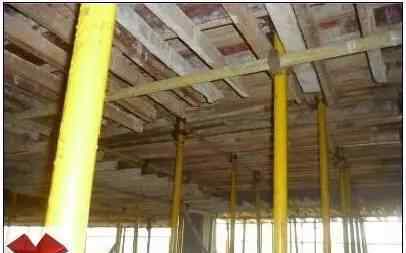

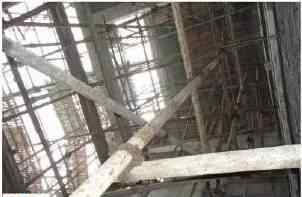

封盖杆不见了

正确做法:

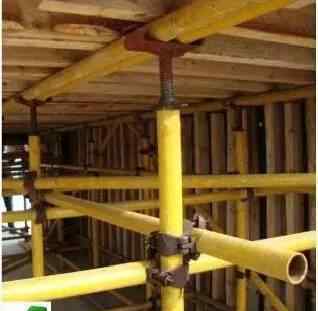

水平拉杆应沿垂直和水平方向设置在可调支架底部的垂直杆顶部。

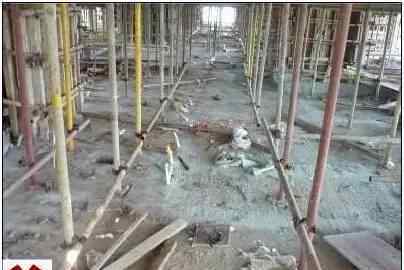

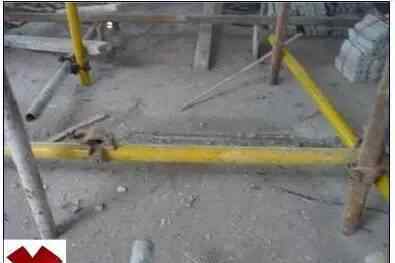

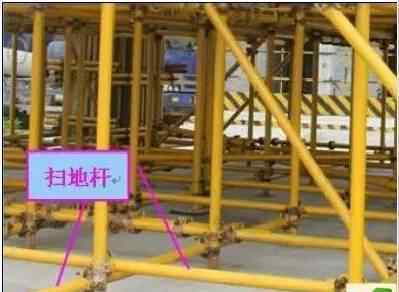

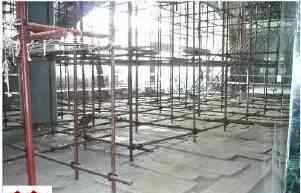

扫地杆丢失

正确做法:

在立杆底部距地面200毫米处，沿垂直和水平方向设置一根水平拉杆。

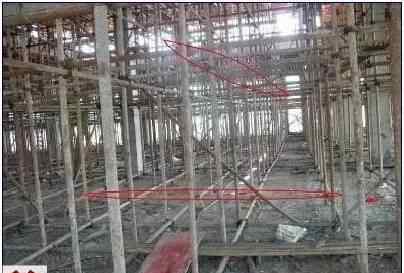

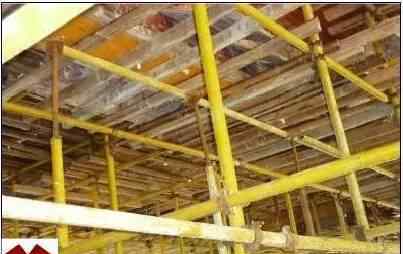

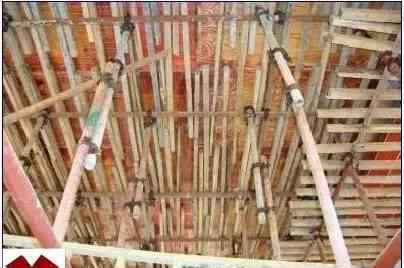

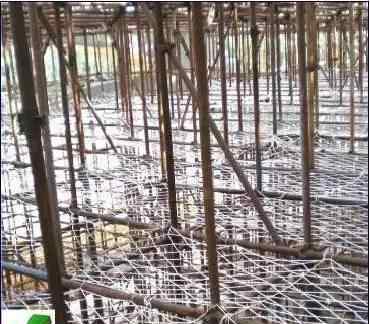

纵向、横向、纵向和横向支撑的缺失点。免费下载施工技术资料

正确做法:

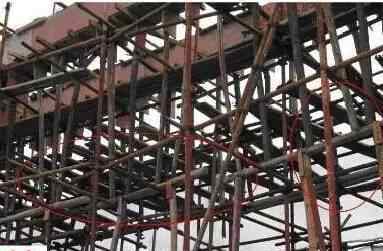

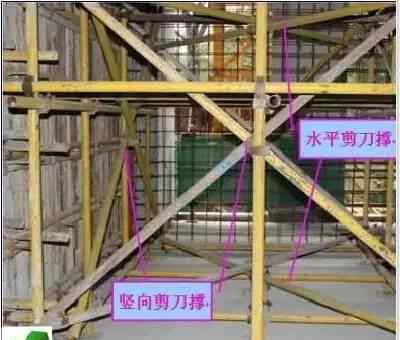

纵向竖撑，在垂直面上紧贴立杆，沿支架纵向高度的全长设置；横向垂直剪刀撑，在垂直面上靠近立杆沿支架全长的横向高度；水平联条

沿水平面设置接近整个水平面的水平杆。

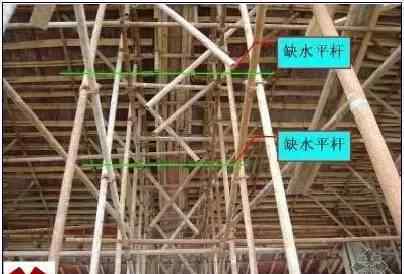

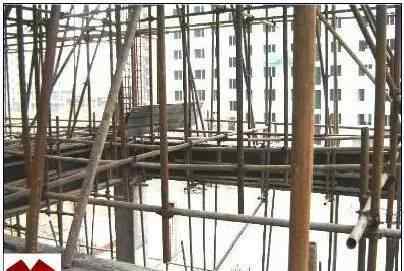

缺少水平条

正确做法:

水平杆应在垂直和水平两个方向上布置，每一步的垂直和水平方向上的杆不应短。

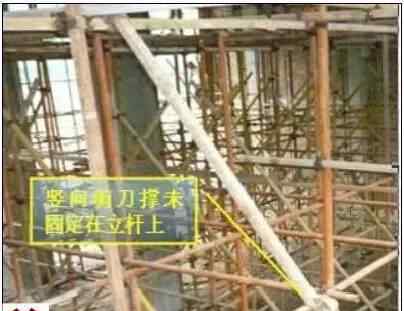

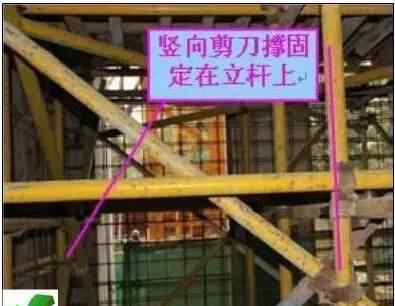

竖向支撑不固定在立柱上

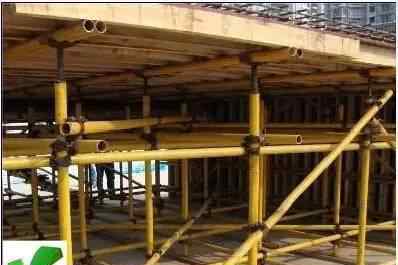

正确做法:

竖向支撑应与与其相交的每根立杆扣合。

迭层轧光揉布工艺

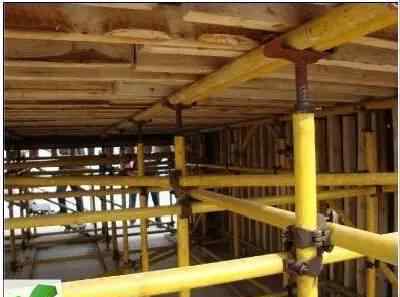

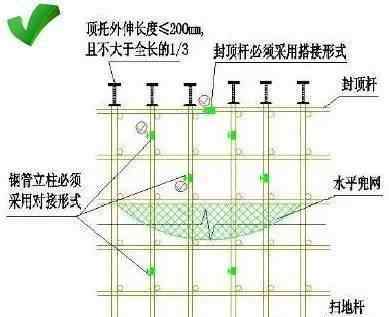

可调顶升的延伸长度过长；顶托与立杆轴线偏差过大，顶托不垂直

正确做法:

可调顶升的延伸长度不应超过200毫米。

除非设计图纸中另有规定，所有垂直支撑柱应为垂直的。螺杆外径与螺柱钢管内径之间的间隙不得大于3毫米，安装时应保证上下芯。

可调节支架用在立柱底部/不提供垫板

正确做法:

木里渡底部设置垫木，顶部设置支撑头。钢管柱底部应配备垫木和底座

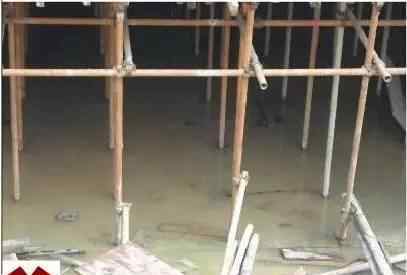

支撑基础积水

正确做法:

支架为地面时，场地应平整，排水应畅通，地面不应下沉。

竖杆重叠延伸在同一台阶高度

正确做法:

立柱应采用对接延伸，相邻两根立柱的延伸不应在同一步高内。

钢管焊接延伸

正确做法:

禁止焊接延伸钢管

支撑系统中钢和木材的混合使用

正确做法:

模板安装应按设计和施工说明的顺序进行组装。木杆、钢管、门框等。不得混合

支架直立悬挂空

正确做法:

使用梁侧模板作为楼板模板支撑

正确方法:点击此处免费下载施工技术资料

梁、板支撑系统应根据特殊方案单独设置

支架不与结构件连接

正确做法:

当支撑柱高度超过5m时，应与建筑结构设置一个固结点，水平间距为6-9m，柱周围垂直间距为2-3m。

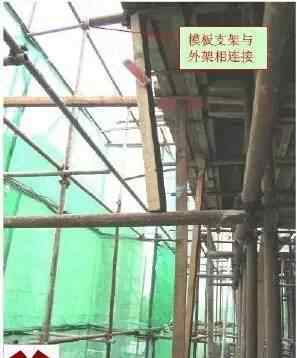

支架与外框连接

正确做法:

安装圈梁、阳台、遮阳篷、挑檐等模板时，其支撑应独立设置，不得搭在施工脚手架上

框架体没有得到很好的保护

正确做法:

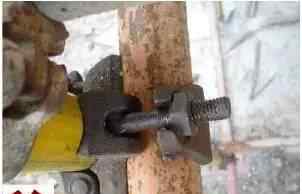

紧固件螺栓滑线，无垫圈

正确做法:

紧固件进入施工现场时，应检查新产品合格证，并进行抽样复检。技术性能应符合现行国家标准GB15831《框架钢管脚扣件》。紧固件应在使用前逐个选择。严禁出现裂纹、变形和螺栓打滑现象。

紧固件损坏，壁厚不足或紧固力不足

正确做法:

紧固螺栓的紧固扭矩不小于40N.m，不大于65n.m，安装后，用扭矩扳手取样检查紧固螺栓。

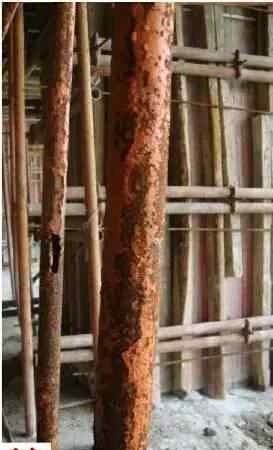

钢管的腐蚀和变形等

正确做法:

不得使用腐蚀、弯曲、压扁、裂纹严重的钢管，并进行防腐处理。
