电机型号是使用、设计、制造部门用来进行业务联系,简化技术文件中产品名称、规格、型号描述的一种代码。下面介绍电机型号的含义及其他信息。

一、运动模型的组成和意义

它由四部分组成:电机型号代码、电机特性代码、设计序列号和励磁方式代码。

1.型号代码是汉语拼音字母,用于表示各种类型的电机。例如:

异步电机y同步电机t

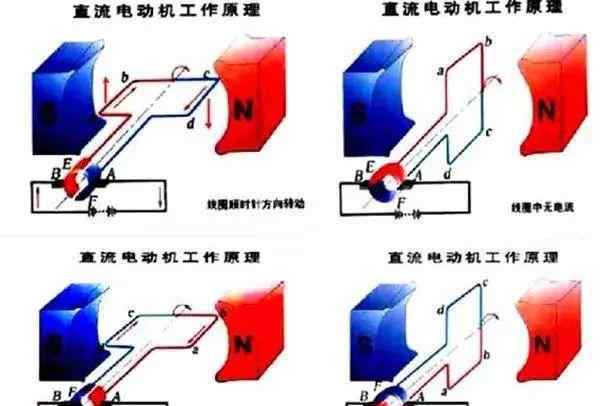

同步发电机TF DC电机Z

DC发电机ZF

2.特征码用于表示电机的性能、结构或用途,也用汉语拼音字母表示。例如:

轴流风机上隔爆型用B表示,y B用YT表示

电磁制动YEJ变频调速YVP

YZD变杆多速YD起重机

3.设计序号是指电机产品的设计顺序,用阿拉伯数字表示。首次设计的产品,不标注设计序号,由系列产品衍生的产品按设计顺序标注。

例如:Y2 YB2

4.励磁方式代码用字母表示,S表示三次谐波,J表示晶闸管,X表示相位复励。例如:

①Y2-160 M1–8

y:型号,代表异步电机;

2:设计序号,“2”表示在第一次的基础上改进设计的产品;

160:中心高度,即从轴的中心到底座平面的高度;

M1:帧长规格,m为中,其中脚注“2”为m型芯的第二个规格,“2”芯比“1”芯长;

8:极数,“8”指8极电机。

② Y 630—10 /1180

y代表异步电机;

630表示功率630KW;

10极,定子铁芯外径1180MM。

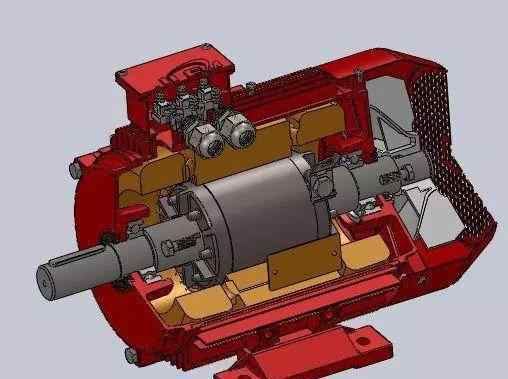

二、规范代码主要用中心高、框长、芯长、杆数表示

1.中心高度是指电机轴线到底座底角的高度;

根据中心高度的不同,电机可分为大、中、小、微型四种类型,其中中心高度为:

45mm~71mm的h属于微电机;

h在80mm~315mm属于小电机;

355mm~630mm中的h属于中型电机;

630mm以上的h是大电机。

2.框架的长度用国际字母表示:

S——短框

M——中框

L——长机座

3.核心长度由阿拉伯数字1、2、3、4和从长到短表示。

4.极数分为2极、4极、6极、8极等。

三、特殊环境法规有以下规定

特殊环境代码:

“高”原来用g。

船用H

w被“外面”的住户使用

用于化学工业防腐

热带t

湿热带用TH

热带干旱地区的技术顾问

四.补充代码仅适用于有补充要求的电机

示例-产品型号为YB2-132S-4 H的电机的每个代码的含义如下:

y:产品型号代码,代表异步电机;

b:产品特征码,表示隔爆型;

2:产品设计序号,表示二次设计;

132:电机中心高,表示轴到地面的距离为132mm;

s:电机机架长度,表示为短机架;

4:极数,表示4极电机;

h:特殊环境代码,表示船用电机。

通过以上对电机型号的详细介绍,相信看到产品型号后就能知道电机的型号、特性、设计序列号、规格以及使用的环境。
