干式试验变压器 干式试验变压器使用方法

湖北先导高试电气控股有限公司为您解答:如何使用干式试验变压器

干式试验变压器的使用方法

1.1试验前，试验变压器高压尾部的“┻”端应可靠接地。

否则会危及人身和设备安全。

1.2操作前，必须熟悉试验变压器和电源控制箱的电气原理和使用方法。

1.3根据接线图连接。

1.4准备工作和安全措施准备就绪，空试设备一次。

1.5连接被测产品。

1.6打开电源，控制箱电源指示灯亮。

1.7按下合闸按钮，合闸指示灯亮。

1.8顺时针均匀加压，观察电压表到达阶段的电压幅值和被测产品的情况，直至达到额定测试电压。

1.9保持规定的耐压时间，注意电流表和被测产品。

1.10到了耐压的时候，看好kV表，迅速将调压器归零。

1.11用放电棒通过电阻放电，然后接地直接放电。

1.12高压部分可由充电部分逐个放电，高压线路的引线被更换或拆除，从而终止一次试验。

干式试验变压器的多重串联励磁

2.1概述

我公司设计生产了多台干式试验变压器串联励磁的系列试验装置。由于分散组合使用方便，可以满足现场的各种需求。单个组件重量轻，便于运输和移动，电压等级较高的部门可以在现场成功获得较高的测试电源。

2.2工作原理

在串联励磁串联高压试验装置中，除最高电压的一级试验变压器外，励磁绕组串联在高压绕组中，其参数与下一级试验变压器的初级绕组相同。

控制箱为一级测试变压器的初级绕组供电。一级高压绕组的末端与外壳接地，首端与二级试验变压器的高压末端和外壳连接。二级低压绕组的励磁功率由I级串联励磁抽头提供，二级试验变压器高压是一级和二级输出电压的叠加。同样，第三层也可以叠加。

2.3组装布线

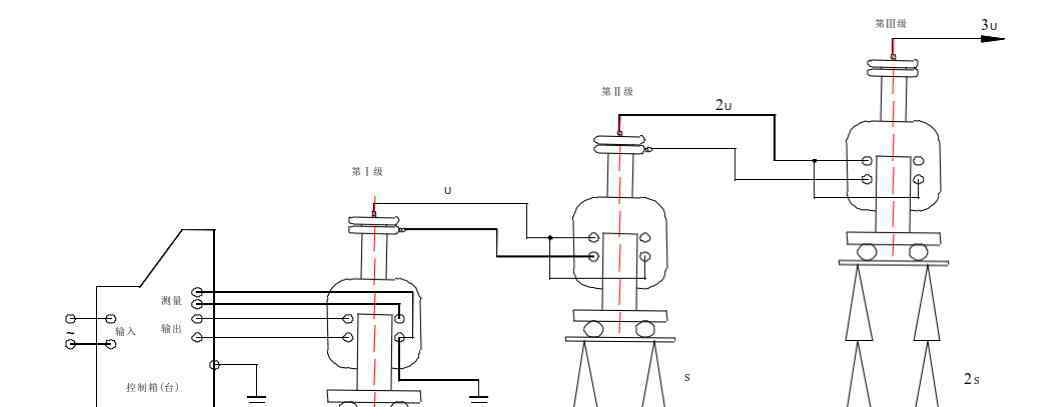

2.4级联组合模式

2.4.1两个试验变压器串联时，第一个试验变压器和第二个试验变压器的容量比为2: 1，总容量为第一个试验变压器的容量，总电压为两个单个变压器最高输出电压之和，电流为容量与总电压之比。例:5kVA/50kV和3kVA/50kV。当使用两个级联单元时，总容量为5千伏安，总输出电压为100千伏，输出电流为50毫安。

2.4.2三个试验变压器串联时，三个变压器的容量之比为3:2:1，总容量也是ith变压器的容量，总电压是三个变压器输出电压之和。

注:无论两级串联还是三级串联，输出电流都不得超过最后一级的额定电流。

描述:

我公司可以提供外部整流装置。便于现场获得DC高压试验电源。

测试变压器的高压尾和测量线圈的末端内部相连。使用时，一级高压尾和外壳必须良好接地，二级和三级外壳的电位必须固定。因此，二级和三级外壳的电位为U和2U，必须放置在绝缘支架上，并与人保持安全距离。

在串级高压试验中，应特别注意检查二级和三级接线的正确性，因为反向连接会使输出电压为零，高压输出可由分压器直接监控。还要检查绝缘支架的电气强度是否符合电压要求。
