一步一步教你如何看懂图纸，值得收藏！

施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。以下是一些基本的识图方法：

一、理清顺序

循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：

①首先仔细阅读设计说明：了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；

②接着要看平面图：了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；

③看立面图：以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；

④看剖面图：以大体了解剖面部分的各部位标高变化和室内情况；

⑤最后看结构图：以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；

⑥另外，详细阅读所指的大样图或节点图：必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

二、记住尺寸

建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。

三、弄清关系

看图时必须弄清每张图纸之间的相互关系。因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。必须用很多张图纸，从不同的方面表达某一个部位的做法和要求，这些不同部位的做法和要求，就是一个完整的建筑物的全貌。所以在一份施工图纸的各张图纸之间，都有着密切的联系。

在看图时，必须以平面图中的轴线编号、位置为基准，做到：“手中有图纸，心中有轴线，千头又万绪，处处不离线”。这就是的基本基础以及标准。

图纸之间的主要关系，一般来说主要是：轴线是基准，编号要相吻；标高要交圈，高低要相等；剖面看位置，详图详索引；如用标准图，引出线标明；要求和做法，快把说明拿；土建和安装，对清洞、沟、槽；材料和标准，有关图中查；建筑和结构，前后要对照。

所以弄清各张图纸之间的关系，是看图的重要环节，是发现问题、减少或避免差错的基本措施。

四、抓住关键

在看施工图时，作为必须抓住每张图纸中的关键，只有掌握住关键，才能抓住要害，少出差错。一般应抓住以下几个方面：

①平面图中的关键：在施工中常出现的一些差错有一定的共性。如“门是里开外开，轴线是正中偏中，朝向是东南西北，墙厚是一砖几砖”。门在平面图中有开启方向，而窗则没有开启方向，必须查大样图才能确定。轴线在墙上是正中还是偏中，哪一层是正中，哪一层是偏中，必须弄清，才不会造成轴线错误；以免错把所有的轴线都当成中线。房屋的朝向必须弄清楚，图上有指北针的以指北针为准，无指北针的以总平面图和总说明上的朝向为准。一般建筑物的平面图中，应符合上北下南、左西右东的规律。对在每一轴线、每一部位的墙厚也要仔细查对清楚，如哪道墙是一砖，哪道墙是半砖厚，绝对不能弄错。

②在立面图中，必须掌握门窗洞口的标高尺寸，以便在立皮数杆和预留窗台时不致发生错误。

③在剖面图中，主要应掌握楼层标高、屋顶标高。有的还要通过剖面图掌握室内洞口、内门标高、楼地面做法、屋面保温和防水做法等。

④在结构图中，主要应掌握基础、墙、梁、柱、板、屋盖系统的设计要求、具体尺寸、位置、相互间的衔接关系以及所用的材料等。

五、了解特点

工业建筑要满足各种不同的生产工艺要求，在设计与施工中就各有不同的特点。如酸处理车间，对墙面、地面等有耐酸要求，就要采取不同的处理方法；精密仪表车间，对门窗、墙壁有不同的防尘、恒温、恒湿要求。民用建筑由于使用功能不同，也有不同的特点。如对影剧院，由于对声学有特殊要求，故在顶棚、墙面有不同的处理方法和技术要求。因此在熟悉每一份施工图纸时，必须了解该项工程的特点和要求，包括以下几方面：

①地基基础的处理方案和要求达到的技术标准；

②对特殊部位的处理要求；

③对材料的质量标准或对特殊材料的技术要求；

④需注意或容易出问题的部位；

⑤新工艺、新结构、新材料等的特殊施工工艺；

⑥设计中提出的一些技术指标和特殊要求；

⑦在结构上的关键部位；

⑧室内外装修的要求和材料。

只有了解一个工程项目的特点，才能更好地、全面地理解设计图纸，保证工程的特殊需要。

六、图表对照一份完整的施工图纸

除了包括各种图纸外，还包括各种表格，这些表格具体归纳了各分项工程的做法、尺寸、规格、型号，是施工图纸的组成部分。在施工图纸中常见的表有以下一些。

①室内、外做法表 主要说明室内外各部分的具体做法，如室外勒脚怎样做，某房间的地面怎样做等。

②门、窗表表明一幢建筑全部所需的门、窗型号，高宽尺寸（或洞口尺寸），以及各种型号门、窗的需用数量。

③构件表根据工程所需的梁、柱、板的编号、名称，列出各类构件的规格、尺寸、型号、需要数量。

④钢筋表 在各种钢筋混凝土梁、柱、板、基础等结构中，所需钢筋的品种、直径、规格、尺寸、形状、根数和重量。

在看施工图时，最好先将自己看图时理解到的各种数据，与有关表中的数据进行核对，如完全一致，证明图纸及理解均无错误，如发现型号不对、规格不符、数量不等时，应再次认真核对，进一步加深理解，提高对设计图纸的认识，同时也能及时发现图、表中的错误。

七、一丝不苟看图纸

必须认真、仔细、一丝不苟。对施工图中的每个数据、尺寸，每个图例、符号，每条文字说明，都不能随意放过。对图纸中表述不清或尺寸短缺的部分，绝不能凭自己的想象、估计、猜测来施工，否则就会差之毫厘，失之千里。

另外，一份比较复杂的设计图纸，常常是由若干专业设计人员共同完成的，由于种种原因，在尺寸上可能出现某些矛盾。如总尺寸与细部尺寸不符；大样、小样尺寸两样；建筑图上的墙、梁位置与结构图错位；总标高或楼层标高与细部或结构图中的标注不符等。还可能由于设计人员的疏忽，出现某些漏标、漏注部位。因此施工人员在看图时必须一丝不苟，才能发现此类问题，然后与设计人员共同解决，避免错误的发生。

八、三个结合

在学习土建施工图时，必须注意结合学习其他专业图纸，才能全面地、正确地了解工程的全貌。尤其是对大型工程，有总平面布置图，有土方平衡图，有水、暖、电、卫生设备安装图，有设备基础施工图，有室内外的管道、管沟、电缆图等。这些各个专业的图纸，组成了一个工程项目完整的总体。这些专业图纸之间必须互相呼应，相辅相成。因此，在看土建图时要注意做到三个结合。

①建筑与结构结合 即在看建筑图时，必须与结构图互相对照着看图。

②室内与室外结合 在看单位工程施工图时，必须相应地看总平面图，了解本工程在建筑区域内的具体位置、方向、环境以及绝对高程；同时要了解室外各种管线布置情况，以及对本工程在施工中的影响，了解现场的防洪排水问题应如何处理等。

③土建与安装结合 在看土建图时，必须结合看本工程的安装图，一定要做到：预留洞、预留槽，弄清位置和大小，施工当中要留好；预埋件、预埋管，规格数量核对好，及时安上别忘掉。就是要求在看土建图时，一定要注意各种管、沟的进口、位置、大小、标高与安装图是否交圈；设备预留洞口要多大，留在什么部位，哪些地方要预埋铁件或预埋管等。

九、掌握技巧

看图纸和从事其他操作一样，除了熟练以外，还有技巧问题，看图的技巧因人而异，各不相同，现介绍几点。

①随看随记 看图时，应随手记下主要部位的做法和尺寸，记下需要解决的问题，并逐张看，逐张记，逐个解决疑难问题，以加深印象。

②先粗后细 先将全部图纸粗看一遍，大体形成一个整体概念，然后再逐张细看2～3遍。细看时，主要是了解详细的做法，逐个解决粗看中提出的一些疑问，从而加深理解，加深记忆。

③反复对照，找出规律对图纸大体看过一遍后，再将有关图纸摆在一起，反复对照．找出内在的规律和联系，从而巩固对图纸的理解。

④图上标注，加强记忆 为了看图方便，加深记忆，可把某些图纸上的尺寸、说明、型号等标注到常用图纸上，如标注到平面图上等。这样可以加深记忆，有利于发现问题。

十、形成整体概念

通过以上几个步骤的学习，对拟建工程就可以形成一个整体概念，对建筑物的特点、形状、尺寸、布置和要求已十分清楚。有了这个整体概念，在施工中就胸有成竹，可减少或避免错误。

因此，在学习图纸时，绝不能只看单张不看整体，就忙于开工。只有对建筑物形成了一个整体概念，才可以加深对工程的记忆和理解。

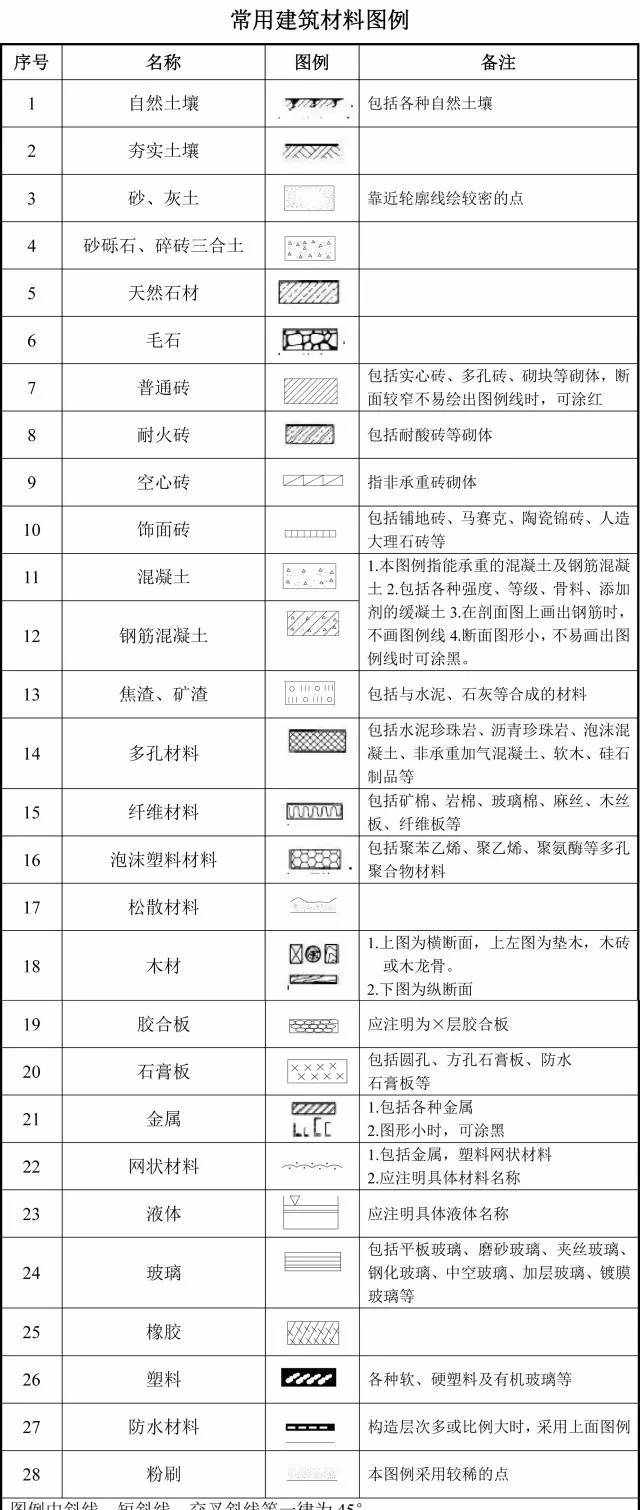

附

钢筋平法图集常用符号解释

la：非抗震构件的钢筋锚固长度。 laE：抗震构件的钢筋锚固长度。 bw：剪力墙的厚度。 bf：转角处的暗柱的厚度。 ln：梁的净跨度。 llE：钢筋的搭接长度。 hc：支座的净宽度。 λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm， 二级不宜大于150mm。 bf：剪力墙厚度。 bc：端柱端头的宽度。 bw：剪力墙厚度。 lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。 ln：梁跨度值。 lae：纵向受拉钢筋抗震锚固长度。 la：受拉钢筋最小锚固长度。 lle：纵向受拉钢筋抗震(绑扎)搭接长度。 ll：纵向受拉钢筋非抗震绑扎搭接长度。 lni：梁本跨的净跨值。 hac：暗柱长度。 Hn：所在楼层的柱净高。 hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。 hw：抗震剪力墙墙肢的长度（也表示梁净高）。 hb：梁截面高度。 Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码

1、柱

KZ-框架柱

KZZ-框支柱

XZ-芯柱

LZ-梁上柱

QZ-剪力墙上柱

2、剪力墙

（1）墙柱

YDZ-约束边缘端柱

YAZ-约束边缘暗柱

YYZ-约束边缘翼墙柱

YJZ-约束边缘转角柱

GDZ-构造边缘端柱

GAZ-构造边缘暗柱

GYZ-构造边缘翼墙柱

GJZ-构造边缘转角柱

AZ-非边缘暗柱

FBZ-扶壁柱

（2）墙身

Q-剪力墙

（3）墙梁

LL-连梁（无交叉暗撑、钢筋）

LL（JC）连梁（有交叉暗撑）（03G）

LL（JG）连梁（有交叉钢筋）（03G）

LL（JC）连梁（对角暗撑配筋）

LL（JX）连梁（交叉斜筋配筋）

LL（DX）连梁（集中对角斜筋配筋）

AL-暗梁

BKL-边框梁

（4）墙洞

JD-矩形洞口

YD-圆形洞口

3、梁

KL-楼层框架梁

WKL-屋面框架梁

KZL-框支梁

L-非框架梁

XL-悬挑梁

JZL-井字梁

4、梁板式筏形基础

JZL-基础主梁

JCL-基础次梁

LPB-梁板筏基础平板

5、平板式筏形基础

ZXB-柱下板带

KZB-跨中板带

BPB-平板筏基础平板

6、筏形基础相关构造类型

SZD-上柱墩

XZD-下柱墩

WZJ-外包式柱脚

MZJ-埋入式柱脚

JK-基坑

HJD-后浇带

7、楼板

LB-楼面板

WB-屋面板

YXB-延伸悬挑板

XB-纯悬挑板

8、板带

ZSB-柱上板带

KZB-跨中板带

9、楼板相关构造类型

JQD-纵筋加强带

HJD-后浇带

ZMx-柱帽

SJB-局部升降板

JY-板加腋

BD-板开洞

FB-板翻边

TY-板挑檐

Crs-角部加强筋

Cis-悬挑阴角加强筋

Ces-悬挑阳角放射筋

Rh-抗冲切箍筋

Rb-抗冲切弯起筋

10、独立基础

DJj-普通独立基础阶形

DJp-普通独立基础坡形

BJj-杯口独立基础阶形

BJp-杯口独立基础坡形

11、条形基础梁

JL-基础梁

JQL-基础圈梁

12、条形基础底板

TJBp-条形基础底板坡形

TJBj-条形基础底板阶形

13、独立承台

CTj-独立承台阶形

CTp-独立承台坡形

14、承台梁

CTL-承台梁

15、基础连梁

JLL-基础连梁

16、地下框架梁

DKL-地下框架梁

17、基础相关构造类型

CJQ-窗井墙

JLL-基础连系梁

HJD-后浇带

SZD-上柱墩

XZD-下柱墩

JK-基坑（沟）

专业图纸代号大全

代号 表示 SC 钢管 PC PVC聚乙烯阻燃性塑料管 CT 桥架WC沿墙暗敷设 WS 沿墙明敷设 CC 沿顶板暗敷设 F 暗敷在地板内 CE 沿顶板明敷 YJV 电缆 SYV 电视线 PE 接地(黄绿相兼) PEN 接零(蓝色) 3项线(火线) A项(黄)B项(绿)C项(红)KV(电压)千伏 BV 散线 MEB 总等电位 LEB 局部等电位线路敷设方式代号 PVC 用阻燃塑料管敷设 DGL 用电工钢管敷设 VXG 用塑制线槽敷设 GXG 用金属线槽敷设 KRG 用可挠型塑制管敷设 线路明敷部位代号 LM 沿屋架或屋架下弦敷设 ZM 沿柱敷设 QM 沿墙敷设 PL 沿天棚敷设 线路暗敷部位代号 LA 暗设在梁内 ZA 暗设在柱内 QA 暗设在墙内 PA 暗设在屋面内或顶棚内 DA 暗设在地面或地板内 PNA 暗设在不能进入的吊顶内 照明灯具安装方式代号 D 吸顶式 L 链吊式 G 管吊式 B 壁装式 R 嵌入式 BR 墙壁内安装 配电线路的标注方法 a——b(c×d)e——f a表示回路编号 b表示导线型号 c表示导线根数 d表示导线截面 e表示敷设方式及穿管管径 f表示敷设部位 表示2根导线 表示3根导线 表示n根导线 照明灯具标注方法 a 灯数 b 型号或编号 c 每盏照明灯具的灯泡个数 d 灯泡容量，W e 灯泡安装高度，m f 安装方式 L 光源种类，白炽灯或荧光灯

END
