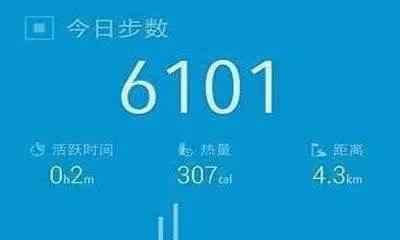

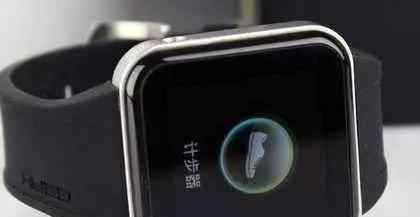

一个小小智能手表或手机上APP是如何知道你每天运动的呢?

伴随着社会发展的发展趋势，许多 盆友愈来愈重视自身的身心健康，慢跑变成一种便捷而又合理的锻练方法。可是如何知道自身跑了是多少步，多远的路途？计步软件能够协助大家即时把握锻练状况。它的关键作用是检验计步，根据计步和步幅可测算走动的路途。步幅信息内容可根据走动固定不动的间距来测算或者立即键入，高級的计步软件还能够测算身体耗费的发热量。

但这种测算的关键根据是计步的检验。那麼一个小小智能手表或手机上APP是如何知道你每天运动的计步的呢？今日，大家就一起来看一看，计步软件是怎么工作中的。

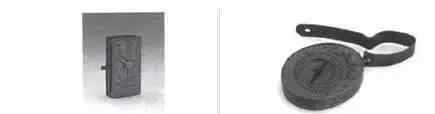

你清楚吗？计步软件最开始是由西班牙的伦纳德·达芬奇14斟酌的，但现有的最开始的计步软件是在达芬奇14以后150年，即1667年制做的。

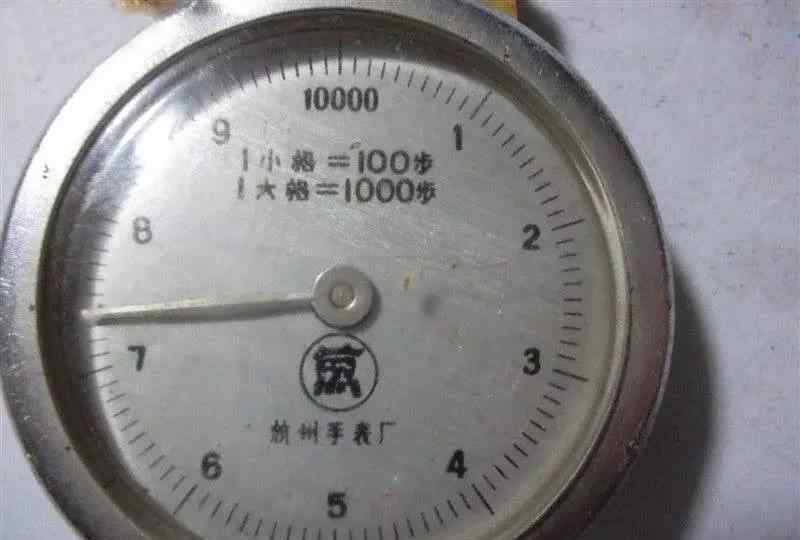

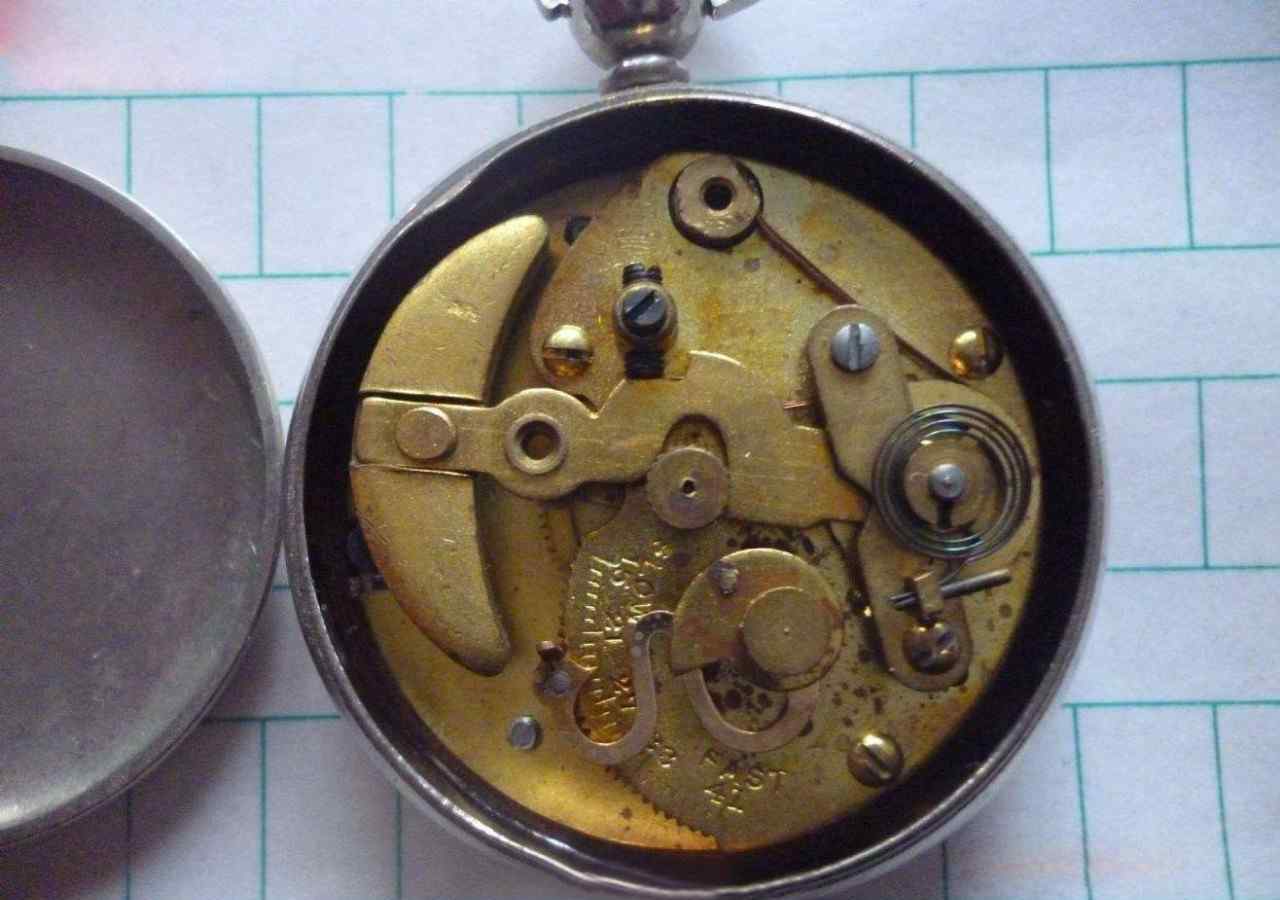

日本，计步软件早已应用了40很多年，关键用以体育竞赛和剖析纪录走动步伐。最开始的计步软件一般运用千种基本原理做为计步技术性，运用加剧的机械设备电源开关检验脚步，并含有一个简易的电子计数器。假如摇晃这种设备，就可以听见有一个金属材料球往返拖动，或是一个摆钟上下晃动打响当块。如今，这类脚踏式的计步软件早就渐隐历史时间，取代它的的是电子式的计步软件。

计步软件的原理

路，是一步一步走出去的。即便 看起来均速的山穷水尽，对大家带上的机器设备而言（如手机上、智能手环），每一步都经历了垂直过山车一样的“瞬时速度”转变。

一般来说，屈膝迈开一步的情况下，瞬时速度是较大 的。大家把它放进一个纵坐标上，瞬时速度的转变看上去如同一个cos波型。

2个波峰焊中间，能够被觉得是一步。假如持续出現了八个（不一样硬件配置生产商有不一样规范）波峰焊，就可以基础明确这一人到运动状态。

机器设备就刚开始把这种前边的起伏及其后边的起伏，算成计步。这就是最基础的记步基本原理了。

在具体情景中，优化算法也要除掉一系列的“噪声”。例如大家行走时，手机上放裤兜大会上下颤动，造成不一样方位的瞬时速度。这时候优化算法就需要分辨并除掉“噪声”，只留有最关键的健身运动特点。

计步软件类型

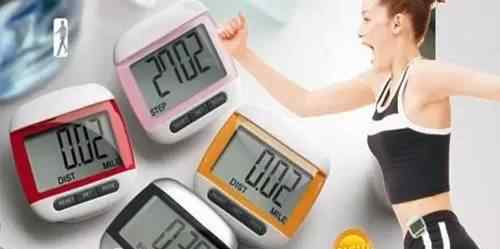

现阶段，目前市面上的计步软件关键分成两类：脚踏式计步软件和电子器件计步软件。

脚踏式计步软件关键根据磁感应胳膊或腹部的颤动来记步。脚踏式计步软件一般设立一个健身运动门限，当健身运动的瞬时速度超过这一门限则可以被內部的机械设备设备磁感应到，从而刚开始记步。因为健身运动门限不能调，脚踏式计步软件在一些状况下没法记步，如行走比较慢时胳膊甩动力度较小，不容易造成记步。此外，非行走情况下健身运动力度大也会造成记步，如翻腕烦恼等姿势会造成误计。

电子器件计步软件一般内嵌一个瞬时速度感应器(Accelerometer)和一个计算模块（MCU），根据瞬时速度感应器磁感应客户的瞬时速度转变，随后根据MCU来估计走动的计步。电子式计步软件一般选用三轴瞬时速度感应器，能够磁感应客户在三维方位上的健身运动，且内嵌比较繁杂的记步优化算法。

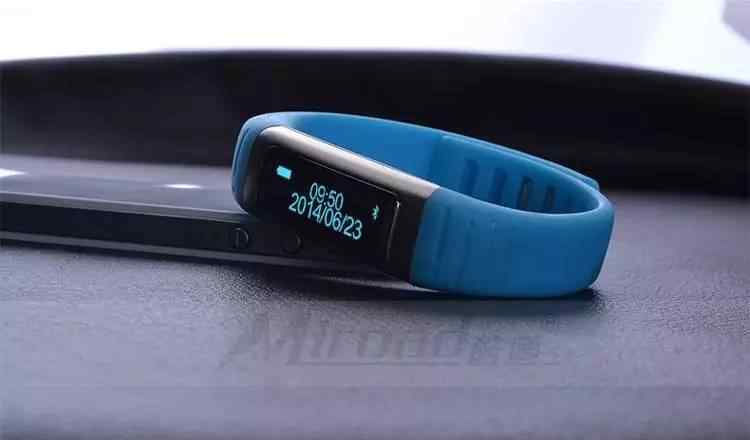

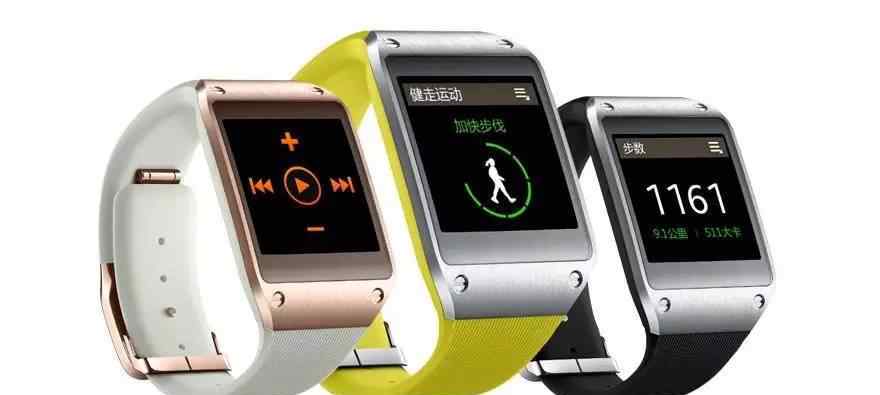

相对性于脚踏式计步软件，电子器件计步软件记步精密度高些，抗干扰性更强。现阶段智能机和一些非智能手机都内嵌了瞬时速度感应器，只必须提升相对的手机软件就可以完成记步，不用提升硬件配置成本费。智能手环，智能运动手环产品也都内嵌瞬时速度感应器和记步优化算法，便捷客户监管自身的运动强度。

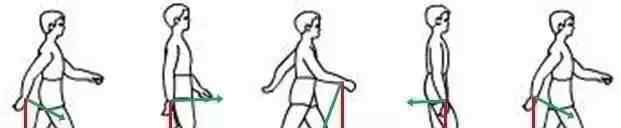

以置放在手腕子处的瞬时速度感应器为例子。客户在水准徒步健身运动中，手腕子处的瞬时速度会接到重力加速和摆手瞬时速度的双向危害。如下图所显示，红色箭头表明重力加速，翠绿色箭头符号表明摆手瞬时速度。

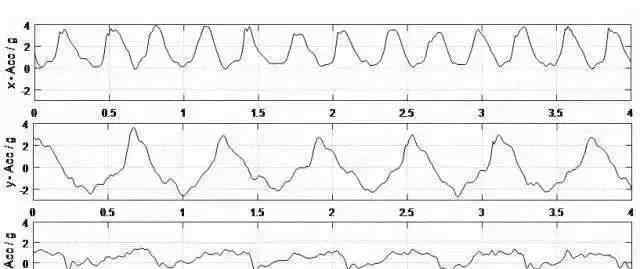

在徒步全过程中，重力加速自始至终竖直与地面，摆手姿势产生的瞬时速度呈规律性转变。 体现到数据图表中，能够见到，在徒步健身运动中，竖直和前行造成的瞬时速度与時间大概为一个规律性数据信号。

根据对运动轨迹的最高值开展检验测算和瞬时速度阈值管理决策，就可以即时测算客户健身运动的计步，还可以此进一步估计客户徒步间距。

计步软件的记步优化算法

记步优化算法能够分成四大类，一是峰值检测优化算法，二是转换域优化算法，三是滤波算法，四是计算机视觉优化算法。依据所设计方案的计步软件在身体上布线的部位不一样，如手腕、腹部、鞋底子等，能够挑选不一样的记步优化算法。

峰值检测类优化算法基本原理简易，便于完成，运用比较普遍。这儿简易详细介绍峰值检测类优化算法。客户在健身运动中，很有可能把机器设备置放于袋子或是库中，亦或是拿在手上。因此 机器设备的置放方位不确定性。那麼最先，大家根据测算三个瞬时速度的矢量素材长短，能够得到 一条徒步健身运动的正弦曲线运动轨迹。

第二步便是峰值检测，大家纪录了之前矢量素材长短和健身运动方位，根据矢量素材长短的转变，能够分辨当今瞬时速度的方位，并和上一次储存的加速度方向开展较为。如果是反过来的，就是刚过最高值情况，则进到记步逻辑性开展记步，不然就放弃这一段。根据对最高值频次的累积，那大家就必得测算获得客户徒步的计步。

最终，便是去噪声(影响)。手机上或智能手环等手执机器设备会出现一些低力度和迅速的抽搐情况，即大家别名的手颤，或是某一客户想根据短时间迅速不断摇晃机器设备来仿真人行走，这种影响数据信息如果不去除，会危害计步的精确值，针对这类影响，我们可以根据给检验再加上阈值和步频分辨来过虑。现阶段人们更快的慢跑頻率为5HZ（自然不清除人们依靠其他机器设备慢跑頻率超出这一頻率），换句话说邻近二步的间隔时间的最少超过0.2秒，如图所示中的记步時间，若2次记步中间的间隔时间低于0.2秒，则不计入步。那样大家就过虑了高频率噪音，即步频过快的状况。另外大家根据和之前瞬时速度尺寸开展较为，设定一定的阈值Threshold来分辨健身运动是不是归属于合理（如图所示中的绿线），合理健身运动才可开展计步。

假如已经知道徒步和慢跑的计步，那麼再根据身体个子，休重及性別就可以大概了解这人的步幅，改善后就可以变为一个测距离及限速计。根据三轴瞬时速度感应器，我们可以了解客户的运动状态。除开记步，还能够运用瞬时速度感应器与手机陀螺仪及磁感应器结合开展徒步航迹测算。

计步软件的典型性工作中方案设计

计步识别技术

计步识别技术就是指运作在移动电话上，可以监控客户离开了是多少步的应用软件。它一般由下列3个一部分组成：

感应器控制模块，用于收集感应器数据信息；

svm算法控制模块，解决和剖析原始记录，并开展svm算法、创建实体模型；

硬件配置机器设备

重力传感器（G-Sensor）又称之为瞬时速度感应器，用于认知瞬时速度的转变，它应用三维方位的瞬时速度份量来表明。G-Sensor被用在许多 智能产品之中，例如一些高档笔记本内嵌了G-Sensor，在产生强烈的带动时（如坠落），马上起动电脑硬盘维护，防止电脑硬盘危害。再如Apple 的 iPhone 应用G-Sensor来认知手机屏的方位，当在视频观看时手机上横着，显示屏全自动跟随转动，这促使客户体验大大增加。

计划方案完成

生活起居之中，大家应用手机上一般是手拿着，放到兜里里，女性也常常把它放到包里。由于手机上外部自然环境一直很繁杂的，兜里有松有紧，放到松兜里的手机上比放到紧的更非常容易颤动，造成的噪声也大量。为了更好地使该优化算法尽量的适用不一样的应用场景，必须对绝大多数的应用自然环境开展检测。最先，由4个人（八个或大量还可以）分别对不一样手机使用自然环境开展数据采集，由于大家在一样的场所应用手机上的习惯性是不一样的。次之，对收集来的这种数据信息各自开展svm算法。最终，应用获取的特点实体模型开展鉴别检测。

数据收集

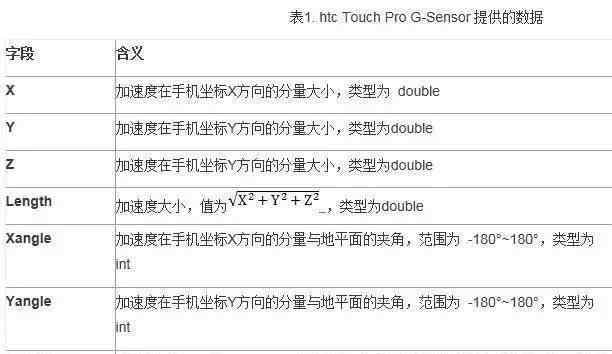

G-Sensor出示的数据信息如表1所显示。

大家的优化算法选用的采样率为20HZ，取样自然环境有：步行、快步走、慢跑、骑单车、坐出租车、乘公交车、下楼梯(上/下)、乘坐地铁、左右室内楼梯。在其中，有行走的收集走 100 步的数据信息(步行、快步走等)，并不是行走的收集1分钟的数据信息。因为开始与结束 的情况下置放手机上(放袋子、包里)会出现一些起伏，并不是大家要想的，因而这两个时间范围的数据信息能够删除，或不考虑到。手机上放到袋子，搜集的初始Length字段名数据信息，在Excel 2007上绘图波形图如图所示1。横坐标为每一个取样点的数据库索引，纵坐标为Length值尺寸，也就是瞬时速度尺寸，值在9.8周边转变。

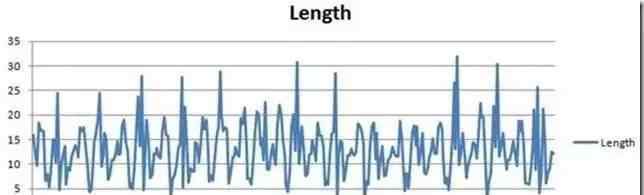

图 1. Length字段名波形图

svm算法

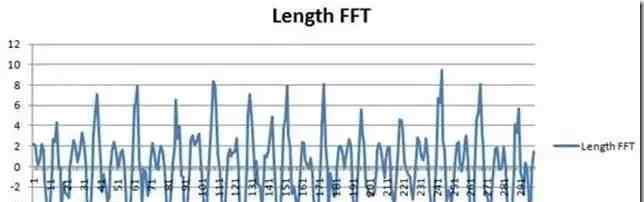

因为搜集的数据文件带有噪音，特别是在2个姿势转换中间Length字段名值的起伏较为大，例如步行和上楼梯的全过程。这儿应用迅速傅里叶变换(FFT)来解决Length字段名的数据信息，波形图如图2。纵坐标已往下平移变换9.8。

图 2. 历经FFT解决的Length字段名波形图

大家发觉上边历经FFT解决的波型主要表现出一定的标准，便是在一定的時间间格内总有一个波谷，大家称这一点为“卡点”(如图所示3中的1、2、3、4点)，也就是瞬时速度最少的時刻(脚向下踩，手机上相对性有一个向下“掉”的全过程)。此外，图3上A点也是波谷，但这一点是一个起伏点，必须清除。因此 卡点还务必低于一定的值-Threshold。当脚抬起来的情况下(“起始点”)，人体对手机的作用力会扩大，瞬时速度也扩大。因此 起始点务必超过Threshold，超过 Threshold的都称之为起始点，由于大家只关注情况的转变。一般地，行走的情况下步与步中间的有一定的间隔时间，走快些间距小，走慢一点间距大。如果是跑得话，人们的極限是一秒种跑5步，也就是1步0.2秒。从起始点到卡点情况转变1次便是离开了1步。因此 ，大家创建包括以下两个因素的实体模型M：

1.Length考虑一定阈值，例如 –Threshold Length Threshold

2. 2个持续卡点的间隔时间务必在Timespan (200~2000ms)以内

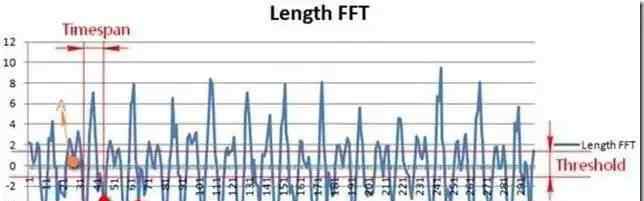

图 3. 实体模型考虑的标准

计步鉴别

大家把创建的实体模型用于检测在坐出租车自然环境下所收集的数据信息，波形图如图4.

图 4. 用实体模型检测出租车自然环境下的数据信息

我们可以见到后边的一段时间是较为稳定的，前边有一些起伏，这种起伏造成 了不正确的鉴别，鉴别为行走。我们可以改善这一实体模型，提升一个约束：在监控了持续 k(例如3)个卡点后才刚开始记步，因此 从图3上型号为4的点刚开始记步。那样的管束就可以把绝大多数的颤动给除掉。把最后的实体模型用于检验站收集的不一样自然环境下的数据信息获得的记步結果還是较为精确的。

有关平时计步软件运用中的难题答疑解惑

如今大家早已对记步的基本概念拥有一定掌握。猛然感觉好简易！那麼就要大家看一看下边好多个简易的难题吧。

问：原地踏步走财务会计步吗？

答：算啊，跟行走一样的。由于你原地踏步走，尽管沒有相对性于路面的偏移，但瞬时速度是存有的。同样，在家用跑步机上慢跑，安心，计步都记着呢。

问：坐下来抖腿呢？

答：这与你抖腿的力度和頻率都相关，且看青少年你骨骼惊奇還是手机制造商优化算法深奥。一切振动会被收集到，但不一样硬件配置生产商优化算法对这种情景解决很有可能不一样。

问：绑狗的身上可以吗？

答：即然你那么问了，那么我也许只有说这和狗狗的性格相关。娴雅一些的，或是幼狗，行走较慢得话，他/她迈开造成的瞬时速度不一定有些人那麼高，达不上优化算法的阈值。性情开朗的，或是大一些的小狗，健身运动瞬时速度特点和人类似，“骗得”优化算法的概率较高。不一样手机制造商也是有不一样的算法优化计划方案。

问：我日常生活三点一线，一天就几千步，假如还有机会乘火车，是否能够狠狠地刷一把计步？

答：记步的基本概念并不是收集间距，也不是收集速率，只是收集瞬时速度。无论列车走多远、跑多快，大部分状况是均速（或匀加降速）健身运动，瞬时速度转变不明显，且没法产生与行走类似的波型。列车上，假如你没行走得话，测算计步的概率是十分小的。

逼问：那在火车上摇手机上呢？

答：摇也可以啊，由于有一个竖向瞬时速度，在竖向上面造成波浪纹。但这与列车不相干，和原地不动抖腿沒有不同之处。

问：为啥坐公交即使计步了呢？

答：对，公交上被测算计步的几率是较为高的。实时路况有一定危害，忙碌道路行车时，走得慢都是会造成瞬时速度的转变。还和驾驶员的驾车习惯性相关，假如驾驶员不断地刹车踏板，或是颠得强大，瞬时速度危害就大。假如遇到驾车开得稳定又了解实时路况的当地老湿机，车里旅客较为不易记步。

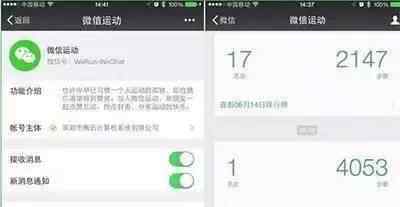

问：生产商都有优化算法，不一样机器设备客户在微信步数上一起排行，怎样公正呢？

答：事实上，在抖腿、公交车以外，行走、慢跑才算是平时健身运动最关键的情景。这种基础情景的优化算法，业内是比较统一的。手机微信对关键情景也有一套测试步骤，保证 不一样机器设备记入的计步差别并不大。对极端化情景，也会不断蚁群算法。

最终也有大家一直想问的，舞弊难题。

实际上能够舞弊的地区有很多。尤其是安卓系统，做为一个开源系统的系统软件，人为因素变动汇报数据信息全是很有可能的。手机微信有一套反挂体制，例如在客户移动端对速率做简易的合理合法校检。倘若一秒钟就离开了10步，这类数据信息就很有可能被系统软件立即抹去。并且归还他中止记步，使他感觉舞弊不起作用。

假如你所感，抖腿、绑狗，小小的“舞弊”，彻底避免是不大可能的。针对比较严重、显著的持续舞弊，手机微信会请他进到信用黑名单，他的数据信息不容易再被他人见到，就只有自嗨了。
