小编整理了一些CAD建筑制图教程，从最基础的CAD知识开始讲解，到完成整个建筑的设计，包括自定义系统界面、单层固定窗图例、基础结构详图、某大楼楼梯结构断面图、绘制建筑南立面图、绘制某办公楼的底层平面图、绘制某写字楼标准层平面图、绘制建筑基础平面图、绘制建筑立面图、绘制建筑平面图、绘制建筑剖面图、绘制建筑详图、绘制建筑总平面图、绘制配筋图、绘制支撑筋板等等，是一个适合新手学习的建筑CAD制图教程。
练习一 cad柱、基础平面图
目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一 轴网
1. 建立矩形轴网
菜单：TS平面→轴网→矩形轴网(轴网→矩形轴网)
简单几步！就让你学会用CAD工程制图
图 1 矩形轴网对话框
如果用户不是初次使用TSSD矩形轴网，程序出现提示：
生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>: 回车
程序进入到图 1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：
点取轴网定位点 /B-改变基点<退出>：点取轴网插入点
这时，屏幕上出现图 2所示轴网。
2. 轴网标注
菜单：TS平面→轴网→轴网标注(轴网→轴网标注)
在菜单上点取命令后，命令行出现以下提示:
拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线
输入轴线起始编号<1>: 回车
拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线
输入轴线起始编号: 回车
拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线
输入轴线起始编号<1>: 回车
拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线
输入轴线起始编号: 回车
拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车
标注好的轴线如图 2所示。
简单几步！就让你学会用CAD工程制图
图 3方柱插入对话框
点取柱插入区域第一角点<退出>: 图 4中P1
点取柱插入区域第二角点<退出>: 图 4中P2
生成如图 4柱网。
简单几步！就让你学会用CAD工程制图
图 4方柱插入及标注
2. 柱集中标注
菜单：TS平面→柱子→柱集中标注(柱子→柱集中标)
在菜单上点取命令后，出现图 5所示对话框，输入柱子相关的标注数据后，点取确定按钮，这时命令行上出现提示：
简单几步！就让你学会用CAD工程制图
图 5柱集中标注对话框
点取要标注的点: 图 4中P3
点取文字位置<退出>: 图 4中P4
3. 柱详图
菜单：TS构件→矩形柱截面(柱子→矩形截面)
简单几步！就让你学会用CAD工程制图
图 6矩形柱截面对话框
首先利用AutoCAD中的Erase命令擦除图 4中P5处的柱子，然后点取菜单。在菜单上点取命令后，出现图 6所示对话框：填写好相应的数据，并关闭编号和轴标选项后，点取OK按钮，命令行出现以下提示：
请选择图形插入点: 图 4中P5
简单几步！就让你学会用CAD工程制图
图 7 连续轴线布梁
至此，我们已经初步了解了TSSD软件中轴网和柱子的功能，下面我们来进一步了解TSSD中的梁线绘制功能。
三 cad布置地梁
1. 轴线布梁
菜单：TS平面→梁→轴线布梁(梁平面→轴线布梁)
在菜单上点取命令后，在屏幕的左上角出现双线绘制控制框，按图7设定好梁线的绘制参数;同时命令行提示:
简单几步！就让你学会用CAD工程制图
图 8绘制地梁
窗选轴线交点的第一角<退出>: 点P1
另一角 /D-多边形<退出>: 点P2
窗选轴线交点的第一角<退出>: 点P3
另一角 /D-多边形<退出>: 点P4
窗选轴线交点的第一角<退出>: 点P1
另一角 /D-多边形<退出>: 点P5
窗选轴线交点的第一角<退出>: 点P6
另一角 /D-多边形<退出>: 点P4
窗选轴线交点的第一角<退出>: 回车
绘制好的地梁见图 8。
2. 梁柱取齐
菜单：TS平面→梁→梁线偏移(梁平面→梁线偏移)
我们可以通过使用梁线偏移命令，使绘制好的地梁与柱子的外边齐平。我们先来看一下图 9中修改最左侧梁的过程，点取菜单后，出现以下提示：
选择要偏心的一根梁<退出>:
选择对象: 点P1
另一角点: 点P5
选择对象: 回车
输入偏移距离[光标位置决定方向] /或点取对齐点<退出>：柱边的P7点(或将当前光标移动到梁线的左侧，然后输入125—即梁的偏移距离)
简单几步！就让你学会用CAD工程制图
图 9偏移地梁
接下来，我们可以按照同样的方法，把其他上、下、右侧的地梁移动到和柱子齐平的位置上。
至此，地梁的布置工作已经完成，下面我们先进行基础的计算，然后再进行基础绘图。
四 基础绘制
1. 基础计算
菜单：TS构件→构件计算→基础(基础→基础计算)
点取菜单后，出现图 10对话框，填写好相应的数据后，点取基础计算按钮，进入到图 11所示的基础计算结果对话框，继续点取绘图按钮，进行基础的详图绘制。
简单几步！就让你学会用CAD工程制图

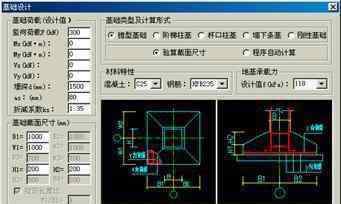

图 10基础计算
简单几步！就让你学会用CAD工程制图
图 11基础计算结果
2. 基础平面详图
首先出现的是图 12所示的基础平面详图对话框，用户可以根据自己的实际需求再一次调整计算结果，然后点取OK按钮，命令行出现提示：
请选择图形插入点: 图 15中Pa
从而完成基础平面详图的绘制。这时，程序会自动进入到基础剖面详图的绘图中去。
简单几步！就让你学会用CAD工程制图

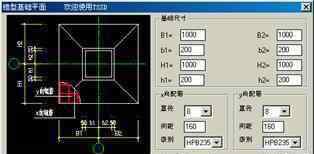

图 12基础平面详图
3. 基础剖面详图
简单几步！就让你学会用CAD工程制图

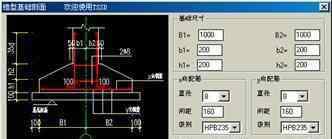

图 13基础剖面详图
基础剖面详图的对话框如图 13所示，用户可以根据自己的实际需求再一次调整计算结果，然后点取OK按钮，命令行出现提示：
请选择图形插入点: 图 15中Pb
从而完成基础剖面详图的绘制。接下来我们进行基础的平面布置。
4. 布基础平面
菜单：TS平面→布独立柱基础(基础→布柱独基)
点取菜单后，出现图 14对话框。输入相关数据后，点取单点插入按钮，命令行提示：
请输入基础中心点<退出>: 图 15 P1
请输入基础中心点<退出>: 回车
或点取区域插入按钮，命令行提示：
请输入一角点<退出>: 图 15 Pm
请输入另一角<退出>: 图 15 Pn
请输入一角点<退出> 回车:
简单几步！就让你学会用CAD工程制图
图 14基础平面对话框
再次执行布柱独基命令，将绘图开关中的尺寸项关闭，按照插入“P1点基础”相同的方法，插入其他P2~P0点的基础，从而完成其他不带尺寸标注的基础。至此，平面上布置基础的工作已基本完成。
简单几步！就让你学会用CAD工程制图

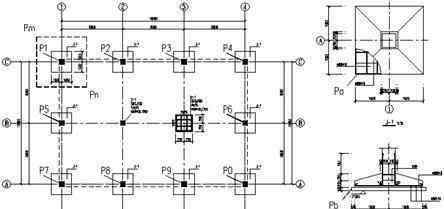

图 15基础平面图
