a1708 二修苹果A1708，这是换过的史上最贵的接口，你一定猜不到

史上最贵的界面

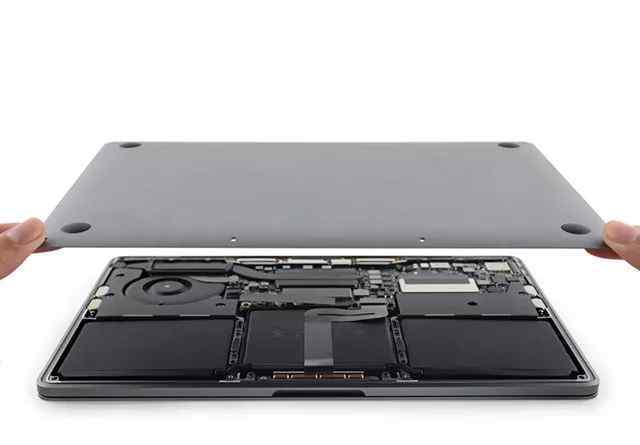

拿起同事送的一台苹果A1708故障机，说笔记本进水了，处理后一切正常，让客户拿走，但是回去用了一天，电池没电了，就发给我了。可调电源上，完全没有电流，机器能显示没电！报价主板，客户同意维修和拆卸机器。

维护流程

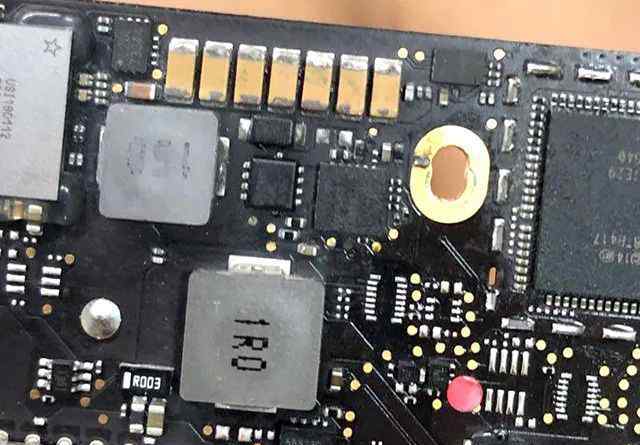

拆开主板，目测。发现这里有水，处理的很干净。几个电阻发黑。打开图纸测量，发现电阻阻值没有增加，正常。

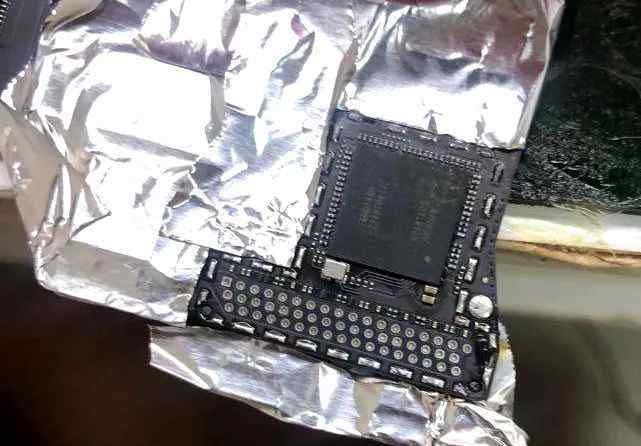

拿着洗盘水再处理。插上后开机，跳转正常！我以为我找到死鱼了！安装插电时电流明显很大，不是正常的。这时候主板热了，因为没有后盖，感觉里面飘着一股烟。

再拆装机器后，光板点，电流还是很大的，为什么以前工作，现在电流这么大？机器有两个type_c接口，底部接口测试正常。就像第一个电流一样，仔细观察发现电流大的界面被腐蚀了，洗水处理好了，然后有一个小坑。

第一步

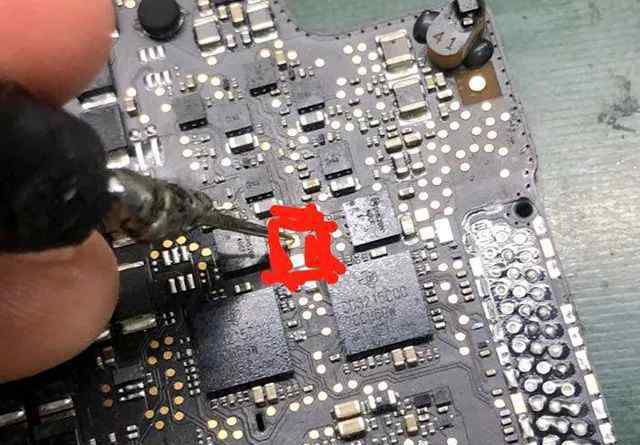

对比两个端口，发现左边第四脚电阻值接近地，好端口这条线电阻值大于100，不正常。打开信之兆查询软件，查看位图和电路图，看看这是什么。

看到这个信号，我有点想放弃了，因为要么接口坏了，要么电源后面的芯片坏了，我手里根本就没有这个配件！但是为了满足客户要求，修！

第二步

这个嘴不好换，而且特别贵！先确定是不是接口引起的！

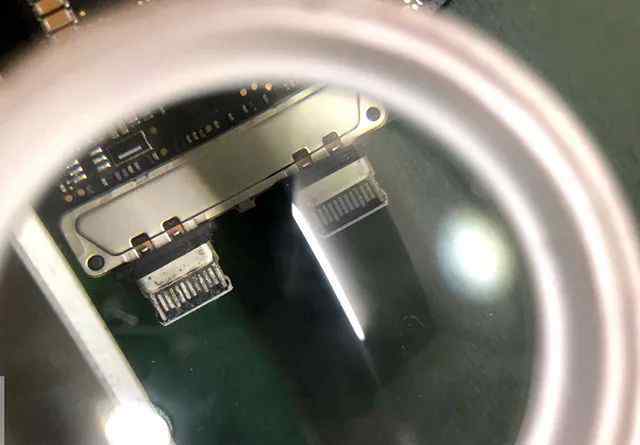

这个接口后面有一个铁盖，如果真的是接口的话方便拆下来衡量怎么拆。后面有针！

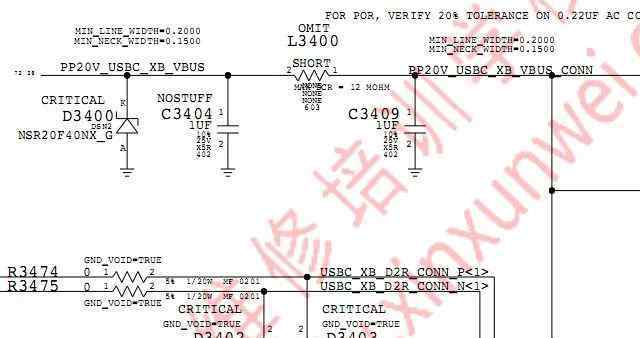

信之兆查询软件给出的信号pp20v_usbc_xb_vbus_conn是来自接口的电压。因为这台机器的输入是20V，应该是电源的电压！通过电感L3400更名为pp20v_usbc_xb_vbus。

有电感！摘下来就知道是不是嘴皮子问题了！按位图搜索L3400。对比真实的我很失望。看来这东西破不了！

第三步

那就回头查！信号pp20v_usbc_xb_vbus到这里。

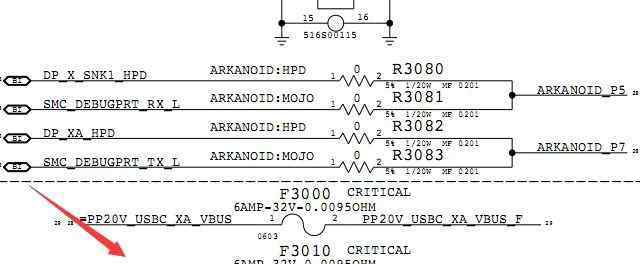

F3010改名为pp20v_usbc_xb_vbus_f后，测得F3010没有开路，应该是接口，打开吧！接口拆下后，短路就不测了！

你猜这个接口多贵。

维护结果

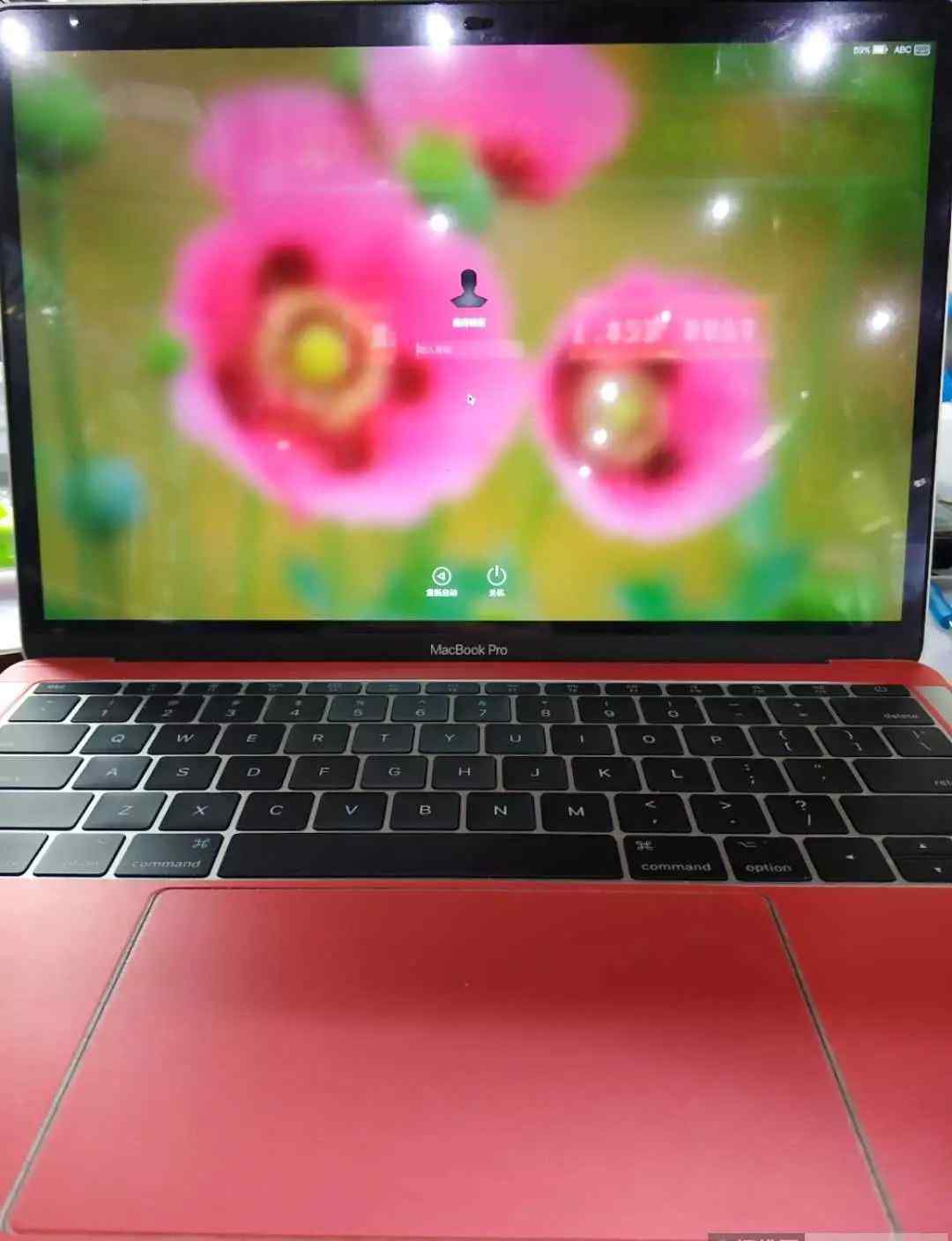

更换完成后，机器安装测试，其他功能全部测试正常，维修结束！
