1.ESD简介

ESD是代表英文Electrostatic Discharge即“静电放电”的意思。ESD是本世纪中期以来形成的以研究静电的产生与衰减、静电放电模型、静电放电效应如电流热(火花)效应(如静电引起的着火与爆炸)和电磁效应(如电磁干扰)等的学科。近年来随着科学技术的飞速发展、微电子技术的广泛应用及电磁环境越来越复杂,对静电放电的电磁场效应如电磁干扰(EMI)及电磁兼容性(EMC)问题越来越重视。

我司ESD保护器件主要是由TVS ARRAY组成,经不同封装而成的器件。其优点是体积小,结电容低,反应速度快等。按电容值可分为Ultra Low capacitance系列,Lowcapacitance系列和Standarder capacitance系列。

2.ESD工作原理

器件并联于电路中,当电路正常工作时,它处于截止状态(高阻态),不影响线路正常工作,当电路出现异常过压并达到其击穿电压时,它迅速由高阻态变为低阻态,给瞬间电流提供低阻抗导通路径,同时把异常高压箝制在一个安全水平之内,从而保护被保护被保护IC或线路;当异常过压消失,其恢复至高阻态,电路正常工作。

3.ESD特性参数

击穿电压VBR:ESD通过规定的测试电流IT时的电压,这是表示ESD管导通的标志电压。

反向断态电压VRWM与反向漏电流IR:反向断态电压(截止压)VRWM表示ESD不导通的最高电压,在这个电压下有极小的反向漏电流IR。

脉沖峰值电流IPP:ESD允许通过的10/1000μs波的最大峰值电流(8/20μs波的峰值电流约为其5倍左右),超过这个电流值就可能造成永久性损坏。

最大箝位电压VC:ESD管流过脉沖峰值电流IPP时两端所呈现的电压。

脉沖峰值功率Pm:脉沖峰值功率Pm是指10/1000μs波的脉沖峰值电流IPP与 最大箝位电压VC的乘积,即Pm=IPP*VC。

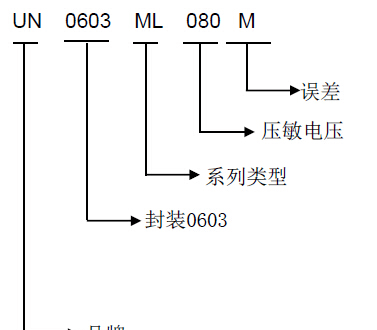

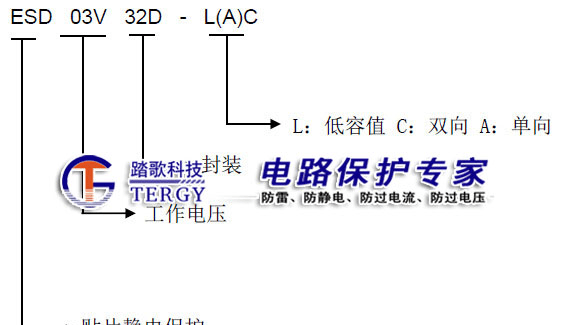

4.ESD命名规则

5.ESD分类及封装

ESD可分为三种:压敏电阻、聚合物、硅二极管,我司主要为TVS阵列、贴片压 敏两类ESD。

贴片压敏:

0603 ESD0603M 0402 ESD0402M

TVS阵列:

SOD923—SOD882、0402 SOD523—0603、SOD323—0805、SOT-23、SOT-323、SOT-143 、SOT553、SOT353、SOT25、SOT26、SOT363、SOT563 、SO-08、MOSP08、、、、

6.ESD产品特点

*反应速度快(小于1ns)

*电容值低0.5pF~几百pF(适用于高频高速传输线路)

*体积小、封装多样化(能满足不同产品应用)

*漏电流极低(属于nA级)

*电压值低(电压范围常处于3.3V~48V)

7.ESD选型及运用

7.1.ESD的参数要求:

* 关断电压VRWM:要求其大于被保护电路最大正常工作电压。

* 箝位电压Vc:要小于保护电路中元器件的最大安全电压。

* 瞬态功率Pm:大于外界可能出现的最大异常功率。

* 高频传输电路中所选ESD的电容C值要满足其要求。

* 同时要求ESD的封装大小必须满足线路设计与安装原则。

7.2.ESD的工作要求:

在期望应力下ESD能正常工作。

在正常电压范围内ESD具有高阻抗。

在正常电压范围之外,呈低阻抗。

电容值对目标应用而言不高。

7.3.ESD选取步骤:

首先根据工作电压,确定要选择的VRWM值

根据电路布线情况确定保护的管脚数量及封装,如布线方便可选用多路保护的ESD,布线复杂时选用多个ESD器件。

根据信号的传输频率,选择合适的电容值。

7.4.运用领域:

由于静电放电的高电压、低电流特性及ESD保护器件的低功率及低电容值的特点,使其适用于高频高速的传输线路。 如:USB2.0、USB3.0、HDMI、RJ45、VGA、DVI、SD-Card、SIM-Card等高速传输接口。其较大的使用范围包含:电脑、手机、MP4、交换机、路由器、GPS、打印机等领域。

本文由踏歌电子(http://www.tergy.com/ )撰写编辑,如有转载,请注明出处。

了解更多ESD技术文章请百度搜索“踏歌电子”
