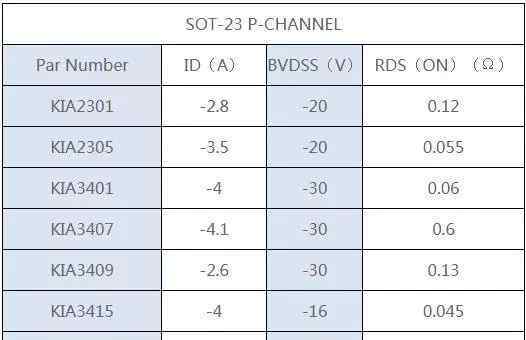

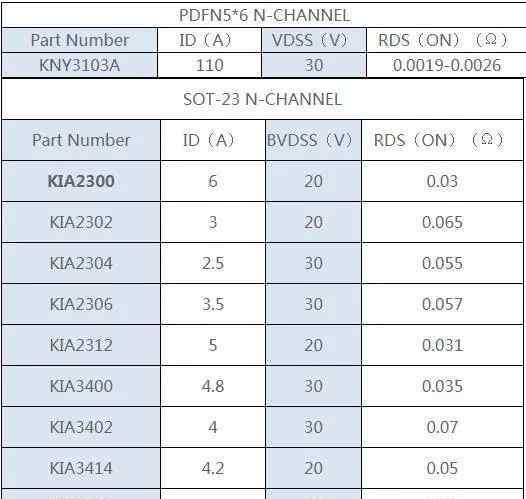

电子烟型号 电子烟专用：MOS管型号及详解

电子烟MOS管

电子烟又称虚拟烟和电子烟，主要用于戒烟和替代香烟。它有着和香烟一样的外观，和香烟相似的味道，甚至比普通香烟的味道要多得多，而且可以吸出香烟，有香烟的味道和感觉。电子烟不含香烟中的焦油、悬浮颗粒等有害成分。在戒烟意识日益增强的时代，电子烟在各种高性能、高质量、高市场竞争力的卷烟替代品中脱颖而出，带来了巨大的经济效益，减少了二手烟对周围人的危害。

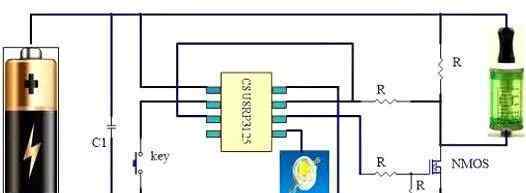

电子烟的详细设计

短路保护:

采用芯片的低压复位功能实现电子烟的短路保护，芯片的LVR设置为2.4V，当负载端短路时，芯片的VDD引脚瞬间下拉到2.4 V以下，芯片复位NMOS。晶体管的控制引脚返回上电复位状态，即NMOS被切断为低电平，以保护金属氧化物半导体晶体管。

过充电保护

由于电池直接连接到芯片的VDD，芯片的内部参考电压用作输入，VDD用作参考。因为内部参考电压是固定的，所以每当VDD上的电压改变时，所获得的模数值将相应地改变。使用AD值反算电池端子的电压。当芯片检测到电池电压高于4.2V时，NMOS控制引脚输出低电平，关闭NMOS，切断充电端子和电池之间的充电电路，从而防止电池被过度充电。CSU8RP3215芯片采用内部基准测量电池电压，省去了外部基准源和分压电阻。

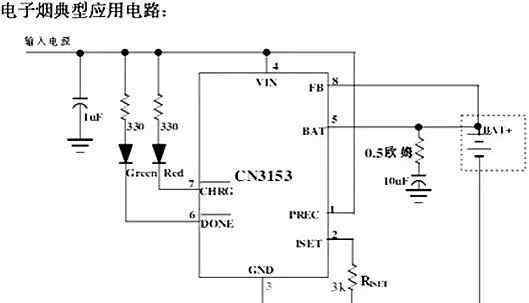

电路特性:

1.恒压充电的最大电压为4.2V

2.充电电流为405毫安。

3.也可以调整充电电流和从第二引脚到地的电阻。计算公式为ICH = 1216V/RISET，其中ICH表示充电电流，单位为安培，RISET表示从ISET引脚到地的电阻，单位为欧姆。例如，如果需要405毫安的充电电流，可以按照以下公式计算:RISET = 1216 V/0.405 A = 3 kω。为了确保良好的稳定性和温度特性，riset建议使用精度为1%的金属薄膜电阻。充电电流可以通过测量ISET引脚的电压来检测。充电电流可以用以下公式计算:ICH = (VISET/RISET) × 1000。

低压警报:

使用第2.2节中相同的模数转换器检测方法来检测VDD电压(即电池电压)。当电池电压低于3.2V时，让NMOS控制引脚输出低电平，关闭NMOS，通过控制脉宽调制输出驱动发光二极管呼吸灯，提醒用户电池电压过低。

雾化过流保护:

通过外部AD通道检测从NMOS管到地的电压降，以计算流经雾化器的电流。一旦检测到雾化电流过大，芯片将通过降低NMOS管的控制引脚来关闭NMOS管，以防止雾化过电流。CSU8RP3125的AD检测小信号准确，可以提高电子烟产品的可靠性。

呼吸灯的控制:

利用芯片本身的PWM输出功能，当LED灯关断到最亮，且PWM周期固定时，PWM从低电平开始，每3ms递增一个正宽带，直到PWM输出为高电平。相反，在从最亮的LED到关闭的LED的过程中，PWM从高电平开始，每隔6ms递增一个负宽带，直到PWM输出低电平，从而实现呼吸光的控制。当电池电压欠压时，呼吸灯的渐变速度时间会变成正常运行的1/3，以提醒用户需要及时充电。

电子烟组合物

目前电子烟主要针对欧美市场，本次设计选用的新海CSU8RP3125芯片的ESD(芯片级)HBM型号为8KV，工作温度范围为-40~85℃。经过测试，该芯片具有高速脉宽调制稳定性、良好的模数转换器采样效果、较小的温度漂移和可靠的性能。这类芯片采用MSOP-8封装，有利于减少PCB面积，非常适合电子烟的发展。虽然电子烟有款式或品牌，但一般的电子烟主要由三部分组成:一个装有尼古丁溶液的管子、一个蒸发装置和一个电池。雾化器由电池棒提供动力，可将烟雾弹中的液态尼古丁转化为雾状，让使用者在吸气时有吸烟的感觉，实现“吸烟”。它甚至可以根据个人喜好在烟斗中加入巧克力、薄荷等口味。

烟丝条:

烟丝条的内部结构使用相同的基本部件:灯PCBA板、可充电电池和各种电子电路。大多数电子烟使用锂离子和二次电池电源组件。电池寿命取决于电池的类型和大小、使用次数和操作环境。并且可以选择多种不同的电池充电器类型，如插座直接充电、汽车充电、USB接口充电器等。电池是电子烟最大的组成部分。

有的电子烟用电子气流传感器启动发热元件，吸入时会使电池电路工作。手动响应需要用户按下一个按钮，然后吸烟。气动操作方便，手动回路比气动操作相对稳定，排烟也比气动操作好。随着硬件和软件的发展，一些制造商开始开发全自动机械来制造电子烟，从而消除了使用手动接线、焊接或电子设备来实现更高的安全性和可靠性。

雾化器:

一般来说烟雾弹就是喷嘴部分，有的工厂把雾化器和烟雾弹或者烟油粘在一起，做成一次性雾化器。这样做的好处是可以大大提高电子烟的口感和烟量，同时质量更稳定，因为雾化器最容易坏，传统的电子烟都是单个雾化器，几天就坏了。工厂专业人员注液，避免了因注液过多或过少导致烟液倒流到口中或流到电池部分腐蚀电路的问题。储存的烟油量也比普通烟雾弹多，密封性好，所以他的使用时间比其他烟雾弹长。这项技术现在被极少数品牌拥有。雾化器的结构是一个发热元件，通过电池动力产生热量，使旁边的烟油挥发形成烟雾，从而达到人吸气时“吞云吐雾”的效果。

电子烟用金属管的选择
