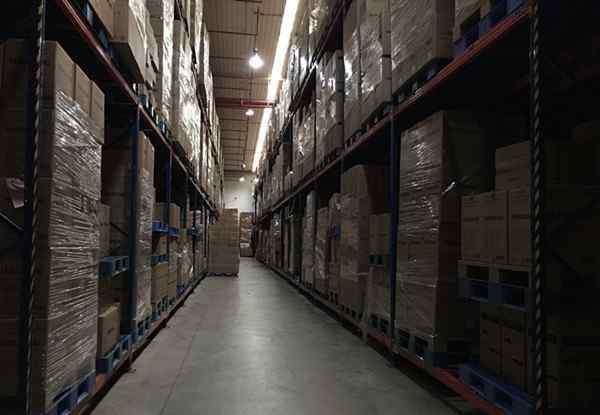

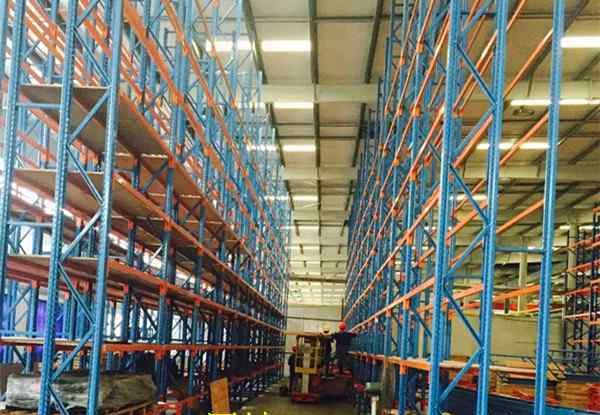

托盘货架是存放装有货物的托盘的货架。托盘货架使用的材料多为钢结构,也有钢筋混凝土结构。可以单排连接,也可以双排连接,如图。托盘货架的大小取决于仓库的大小和托盘的大小。
托盘货架结构
(1)直接用平板托盘堆放,会挤压两个托盘之间和最下层的货物,甚至造成货物损坏。这种堆叠方式无法达到先进先出的方式。
(2)当每个托盘装载不同的货物时,只能简单地摆动而不能堆叠,导致存储容量减少。
(3)如果使用柱式托盘或框架式托盘,可以叠放,防止货物被挤压,但叠放不宜过高、过高、过厚,稳定性差,不安全。
所以采用托盘货架,每个托盘占用一个货位,可以克服上述问题。上层托盘货架使用堆垛起重机存取货物,下层托盘货架可以通过叉车存取货物。托盘货架可以实现机械化装卸作业,方便单元存取,存储容量利用率高,提高劳动生产率,实现高效存取作业,便于计算机管理和控制。
最常见的托盘货架具有存取方便、拣选效率高的优点。但是这个货架的存储密度低,需要更多的通道。根据接入信道的宽度,可分为传统信道、窄信道和超窄信道。这种货架适用于中等品种和一般批次的货物储存。通常6m以下,层数为3 ~ 5层。另外可以随意调节组合,施工简单经济,不受装卸顺序影响,普通叉车也可以使用。选择托盘货架时,应考虑存储单元的尺寸、质量和堆叠层,以确定支柱和横梁的尺寸。托盘式货架是一种常见的托盘堆放方式,两个托盘存放在一个横梁开口处。
托盘货架的设计要求
(1)后连杆的作用;该连杆用于两排搁板之间的背靠背连接,以增加整体刚度。商品长1150mm,柱子宽1000mm。如果选择l00mm连杆,货物会伸出车架。因此,应选择300mm的连杆。
(2)架子上梁到天花板的距离;叉车最大高度会超过货架上梁上方200cm,叉车最大高度与天花板的间隙至少为30era。因此,要求架子上的横梁与天花板之间的距离应大于230厘米。
(3)支柱的选择标准;货架的承载能力取决于最低货架的装载能力。当最低支柱承受的荷载为6000kg,最低横梁高度为1100mm时,
亿达的产品包括:重型货架、托盘货架、直通货架、穿梭货架、横梁货架、重力货架、流畅货架、阁楼货架、平台货架、货架货架、双深度货架、窄巷道货架、自动货架等产品
